Структуризация поведения по ролям
Построение структурированной модели машин состояний делает их более масштабируемыми, что расширяет возможности дальнейшего применения получаемых моделей. Наличие взаимосвязи между структурой этой модели и структурой исходной модели взаимодействий дает возможность более тесно сочетать использование обеих этих моделей при описании поведения системы, что позволяет рассматривать поведение системы с разных точек зрения.
Далее мы рассматриваем вариант расширения алгоритма синтеза, заключающийся в структуризации поведения по ролям, т.е. генерации иерархической структуры, состоящей из машин состояний, в которых происходит вызов других машин состояний (т.е. подмашин) в соответствии с использованием ролей. Для этого вместо подстановки поведения, соответствующего роли, для каждой роли генерируется конструкция вызова подмашины, которая состоит из:
- переходов, соответствующих событиям, которые происходят в данной роли;
- состояний, все переходы в которые происходят по событиям, происходящим в данной роли.
Для рассматриваемого примера обмена данными такие подмашины весьма тривиальны (Рис. 16).

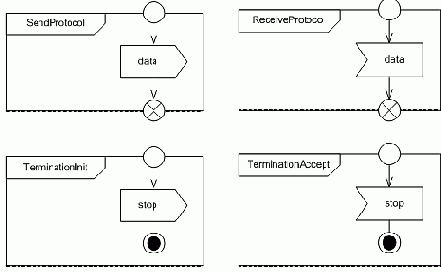

Рис. 16. Подмашины состояний, соответствующие поведению объектов в различных ролях
Другими словами, каждая подмашина состоит просто из отрезка перехода между состояниями по событию принятия или посылки соответствующего сигнала. В данном случае производить такую инкапсуляцию не слишком целесообразно. Тем не менее, если протокол пересылки носит более сложную форму, то такая группировка может быть гораздо более значимой.
Конкретное представление такой иерархии можно рассмотреть в контексте задачи генерации прототипа архитектурной модели системы. Существуют различные способы структурной реализации ролей. Тривиальный способ заключается в простой комбинации всех поведений; простая подстановка именно этому способу и соответствует.
В качестве менее тривиального способа структурной реализации ролей можно рассмотреть шаблон, соответствующий использованию ролевого объекта в работе [] (Рис. 17).

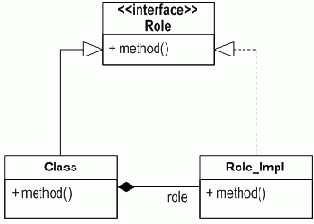

Рис. 17. Шаблон «ролевой объект» для представления ролей в структуре системы
Если в системе существует поведение, связанное с некоторой ролью, то для такой роли заводится интерфейс Role и реализация этого поведения - Role_Impl. Если объекты типа Class могут выполнять эту роль, то такой класс должен быть унаследован от интерфейса Role, и он должен агрегировать объект типа Role_Impl, который по своей сути соответствует экземпляру роли. Поведение же, соответствующее данной роли, должно делегироваться в Class из Role_Impl.
Для примера с передачей данных, если считать типы объектов A и B разными, структура системы будет описываться диаграммой на Рис. 18.
Рис. 18. Машины состояний для объектов модельной системы обмена данными, структурированные по ролям
Этот пример показывает, что по описанию взаимодействий может быть автоматически построен и прототип архитектурной модели системы, структура которого соответствует логике исходных сценариев.
