Композиция через задание потоков объектов


Снимем некоторые ограничения обзорных диаграмм взаимодействия, приблизив их к диаграммам активности. Рассмотрим возможность ограничения на потоки объектов между диаграммами путем задания их типа. Для этого мы будем использовать символы объектов на дугах диаграмм. Мы будем считать, что такой переход может сработать для маркера, если он поставлен в соответствие объекту, имеющему тип, который соответствует типу, указанному на этом переходе (в качестве вариантов можно рассматривать как строгое соответствие, так и соответствие какому-либо более общему типу). Для переходов с отсутствием такой спецификации предполагается, что они могут срабатывать для маркеров любого типа.

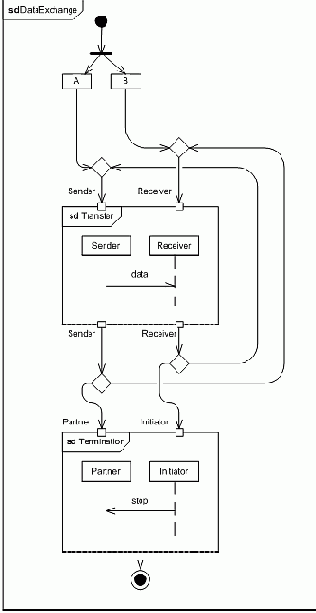

Рис. 14. Спецификация модельной системы обмена данными с помощью явного задания потоков объектов

По смыслу такое описание (рис. 14) сходно с параметризацией, но с явным указанием входных и выходных потоков фактических параметров. Применение таких потоков позволило избежать дублирования ссылок, но при этом сделало более сложным само описание композиции.
