Классификация подходов, методов и технологий.
В настоящий момент существует значительное количество работ, посвященных проблемам, методам и технологиям реинжиниринга ИС. Эти работы охватывают данную проблематику с различных точек зрения, рассматривая и исследуя в различной степени как проблемы концептуального уровня (иногда даже философского характера), так и конкретные методы, и инструментальные средства, предназначенные для реинжиниринга ИС.
Несмотря на наличие множества различных решений, их исследование и комплексное применение на практике бывает затруднено. Причинами возникающих трудностей следует считать:
- понятие «реинжиниринг ИС» различными исследователями до сих пор трактуется по разному, существует множество близких понятий, наличие которых приводит к появлению внешне отличающихся, но по сути схожих подходов, методов и технологий;
- предлагаемые решения не позиционируются в контексте других существующих решений;
- решения не интегрированы на уровне методологий и технологий, большое количество методов и инструментальных средств направлено на решение отдельных локальных задач, связанных с реинжинирингом ИС;
- наблюдается разрыв между решениями концептуального характера и решениями, направленными на решение конкретных прикладных задач.
- технической оценки (Reengineering Technical Assessment),
- экономической оценки (Reengineering Economic Assessment),
- принятия управленческих решений (Reengineering Management Decision).
- Определение целей, направлений деятельности организации и информационной системы.
- Формирование объединенной команды, которая будет осуществлять реинжиниринг унаследованной системы.
- Определение среды разработки и сопровождения, базирующейся на применении CMM (Capability Maturity Model).
- Выбор стандартного множества метрик для оценки программных средств.
- Анализ унаследованной системы.
- Определение процесса реализации деятельности по реинжинирингу.
- Разработка/Обновление стандартных средств тестирования и валидации.
- Анализ средств реинжиниринга.
- Обучение.
- Имя образца.
- Цели применения.
- Область приложения.
- Мотивация к применению.
- Структура системы до и после применения образца.
- Процесс применения образца.
- Обсуждение образца.
- Особенности, зависящие от языка программирования.
- переноса приложений написанных на устаревших языках на современные языки и платформы (например, с языков PL/1, Кобол на языки C++, Java, Visual Basic);
- средства интеграции унаследованных приложений, к примеру, на основе метода построения оболочек для компонентов унаследованной системы;
- средства автоматизированного извлечения данных из унаследованных систем;
- средства автоматизированного извлечения знаний об унаследованных системах;
- средства оптимизации (реструктуризации) унаследованных систем при их переносе на современные языки и платформы (как на уровне программного кода, так и на уровне архитектуры ИС);
- различные средства анализа программного кода.
- реинжиниринга бизнес процессов;
- преобразования имен данных;
- реинжиниринга данных (БД);
- прямого инжиниринга;
- преобразования форматов;
- реструктуризации;
- обратного проектирования;
- трансляции исходного кода;
- и др.
- оценку состояния в области методологического и технологического обеспечения реинжиниринга ИС;
- адаптацию и разработку методологий и технологий реинжиниринга ИС.
- по объектам применения (например, в зависимости от их типа (компонент пользовательского интерфейса, компонент данных, вычисляющий компонент (компонент бизнес - логики)));
- по видам деятельности процесса реинжиниринга (методы извлечения знаний о существующих ИС (методы обратного проектирования), методы оценки (анализа) существующих ИС и т.д.).
Следует признать, что на множестве существующих решений (подходов, методов и технологий) отсутствует их систематизация, обеспечивающая позиционирование и определяющая взаимосвязь решений на различных уровнях рассмотрения задач реинжиниринга, в том числе, уровнях методологии и инструментальных средств.
В сложившейся ситуации целесообразным видится определение классификации, определяющей структуризацию на множестве существующих подходов, методов и технологий реинжиниринга ИС.
Так, классифицируя существующие подходы, методы и технологии, можно выделить следующие уровни рассмотрения и исследования аспектов, соотносимых с деятельностью по реинжинирингу ИС (см Рис. 4).

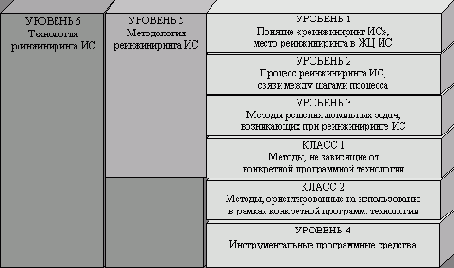

Рис 4. Уровни рассмотрения и исследования аспектов, соотносимых с реинжинирингом ИС.
Первый уровень включает исследования, направленные на достижение концептуального понимания деятельности по реинжинирингу ИС.
Для каждого из процессов описывается его область применения, поток входящих в него работ (шагов процесса), определяются связи с другими процессами оценки. Следует признать, что потенциально эти процессы могут быть интегрированы в любой процесс разработки. Однако стоит заметить, что оценка унаследованных систем является лишь одной из задач по реинжинирингу ИС.
Еще одним примером процесса, направленного на решение локальной задачи, является итеративный процесс, определяющий следующую последовательность шагов, которые должны быть выполнены при планировании проектов реинжиниринга ИС [37]:
На третьем уровне рассматриваются (исследуются и разрабатываются) методы, каждый из которых направлен на решение некоторой локальной задачи, возникающей в процессе реинжиниринга ИС, например, выполнения определенного шага процесса. По сути, эти методы воплощают собой некоторые вполне конкретные решения, с которыми соотносится определенная область применения. Как правило, в проектах по реинжинирингу применятся некоторая комбинация таких методов, при этом каждый из них может стать частью методологии реинжиниринга ИС, но в отдельности таковой не является. Более того, объединение этих методов так же нельзя рассматривать в качестве методологии, поскольку между ними не определены связи, обеспечивающие их интегральную целостность.
Другими словами отсутствуют системообразующие факторы, делающие набор методов целостным образованием – системой.
С некоторой условностью все методы реинжиниринга ИС можно разделить на два класса.
Методы, относящиеся к первому классу, определены на концептуальном уровне и в целом не зависят от какой-то одной программной технологии. Так, в [2] дается обзор методов модернизации и миграции унаследованных систем. Среди всего множества рассматриваемых методов к первому классу относятся метод репликации баз данных и основанный на объектно-ориентированном подходе метод построения оболочек для компонентов унаследованной системы (object – oriented wrapping), методы «белого» и «черного» ящика модернизации системы. Другими представителями данного класса являются: методы оценки вариантов реинжиниринга ИС [9, 11, 33], метод планирования миграции программных средств [8], методы извлечения знаний о существующей системе [3, 4, 17], методы трансформации (реконструкции) архитектуры ИС [3, 7, 19, 21], методы автоматизации реинжиниринга программ [6, 23] и т.д. В целом следует считать, что область применения таких методов, как правило, характеризуется некоторым классом программных технологий. А для применения в реальных проектах каждый из них адаптируется с учетом используемых в проекте технологий и инструментальных средств.
Отдельным направлением исследований, относящимся к данному классу и получившим развитие в последние годы, является исследование и разработка образцов реинжиниринга ИС [26-30, 36]. Каждый из образцов реинжиниринга ИС нацелен на решение некоторой типовой задачи (проблемы), которая сопровождает деятельность по реинжинирингу ИС. Не смотря на некоторые отличия, авторы в целом придерживаются единого подхода к описанию таких образцов. Так, в [26] определяется следующий шаблон описания.
Стоит заметить, что хотя последний из разделов шаблона «привязывает» шаблон к определенной среде реализации, языкам программирования, все же каждый из образцов представляет некоторое концептуальное решение проблемы. Подробную информацию об образцах реинжиниринга можно найти в книге «Object-Oriented Reengineering Patterns» [27].
В отличие от первого класса, методы второго изначально ориентированы на использование определенных программных технологий. Ко второму классу относятся так же адаптации методов из первого класса. Здесь методы в наибольшей степени приспособлены к их непосредственному (прямому) применению в конкретных проектах. Примерами методов данного класса следует считать [2]: методы интеграции с использованием CGI, методы интеграции на основе технологии XML, метод построения оболочек для компонентов унаследованной системы с использованием технологии CORBA.
И наконец, четвертый уровень включает исследование и разработку инструментальных программных средств, автоматизирующих применение подходов, методов и технологий, рассматриваемых на предыдущих уровнях. Следует признать, что в настоящий момент таких средств существует большое количество, среди которого выделяются средства [3, 4, 6, 23, 31, 32, 35]:
Полезная классификация инструментальных средств дается в [31]. В рамках этой классификации выделяются такие типы средств, как
В этой же работе авторами приводятся характеристики инструментальных средств реинжиниринга ИС. Для каждого из них специфицируется имя программного продукта; требования к аппаратной и программной платформе; координаты компаний – поставщиков; поддерживаемые языки программирования, СУБД, платформы; принадлежность к тому или иному типу средств.
Осуществляя классификацию и исследование существующих подходов, методов и технологий реинжиниринга ИС, дополнительно к уже выделенным уровням, следует добавить еще два, являющихся по своей природе интегральными. Это уровень методологии и уровень технологии реинжиниринга ИС. Первый из них обеспечивает целостное рассмотрение и применение подходов и методов без учета среды их реализации, специфики конкретных проектов. Это соответствует интеграции первых трех уровней, причем на третьем уровне в сферу рассмотрения, в первую очередь, попадают методы первого класса. Уровень технологии обеспечивает адаптацию (конкретизацию) методологии реинжиниринга ИС с учетом среды реализации, специфики конкретных проектов посредством применения методов и инструментальных средств, соответствующих третьему и четвертому уровням. При этом в отличие от методологии, на третьем уровне, прежде всего, рассматриваются методы второго класса.
Следует признать, в процессе проводимых авторами настоящей статьи исследований не было обнаружено целостных методологий и технологий реинжиниринга ИС, соответствующих уровню проработки и области охвата RUP [24, 25]. В наибольшей степени эту проблема исследуется в [1, 8, 15, 33]. В тоже время, в [1] предлагается лишь каркас, определяющий основной ход работ, в [8] даются рекомендации по выполнению основных видов деятельности по реинжинирингу. В [33] определяются лишь процессы оценки унаследованных систем, а в [15] основное внимание уделяется вопросам технического характера, при этом основной акцент сделан на решение проблем интеграции систем, в то время как методы анализа унаследованной системы практически не рассматриваются.
Представленный подход к классификации обеспечивает систематизацию на множестве существующих подходов, методов и технологий реинжиниринга ИС. В качестве его основных областей применения следует рассматривать:
В завершении данного раздела стоит отметить, что возможны и другие полезные подходы к систематизации методов и технологий реинжиниринга ИС. Так, предлагаемые и исследуемые различными авторами процессы реинжиниринга, как правило, охватывают систему в целом, в то время как методы могут соотноситься с некоторыми ее составляющими, с отдельными шагами процесса. Последний факт обуславливает возможность классификация многих методов:
