Адаптеры каналов связи

Адаптеры каналов связи соединяют и передают информацию между двумя концентраторами UltraNet или между концентратором UltraNet и роутерами Cisco Systems AGS+. Имея в своем составе контроллеры каналов связи, от одного до четырех мультиплексоров каналов связи и одну плату пульта ручного управления для каждого мультиплексора каналов связи, адаптеры каналов связи располагают полностью дублированной частной шиной, мощность полосы пропускания которой равна 1 Гигабит/сек.

На основе регурярно действующего принципа адаптеры каналов связи определяют те адаптеры и концентраторы, к которым они непосредственно подключаются. Адаптеры каналов связи рассылают ту или иную маршрутную информацию в другие адаптеры каналов, чтобы осуществлять динамичное построение и поддержание базы данных маршрутизации, содержащей информацию о наилучшем маршруте до всех главных вычислительных машин в пределах сети.

Адресация

Как и у других дейтаграммных протоколов, единицы данных SMDS несут адрес как источника, так и пункта назначения. Получатель единицы данных может использовать адрес источника для возврата данных отправителю и для выполнения таких функций, как разрешение адреса (отыскание соответствия между адресами высших уровней и адресами SMDS). Адреса SMDS являются 10-значными адресами, напоминающими обычные телефонные номера.

Кроме того, SMDS обеспечивает групповые адреса, которые позволяют отправлять одну информационную единицу, которая затем доставляется сетью нескольким получателям. Групповая адресация аналогична многопунктовой адресации в локальных сетях и является ценной характеристикой для прикладных задач об'единенных сетей, где она широко используется для маршрутизации, разрешения адреса и динамического нахождения ресурсов сети (таких, как служебные файловые процессоры).

SMDS обеспечивает несколько других характеристик адресации. Адреса источников подтверждаются сетью для проверки законности назначения рассматриваемого адреса тому SNI, который является его источником. Таким образом пользователи защищаются от обманного присвоения адреса (address spoofing), когда какой-нибудь отправитель выдает себя за другого отправителя. Возможна также отбраковка (экранирование) адресов источника и пункта назначения. Отбраковка адресов источника производится в тот момент, когда информационнные единицы уходят из сети, в то время как отбраковка адресов пункта назначения производится в момент входа информационных единиц в сеть. Если адреса не являются разрешенными адресами, то доставка информационной единицы не производится. При наличии адресного экранирования абонент может организовать собственную виртуальную цепь, которая исключает ненужный трафик. Это обеспечивает абоненту экран для защиты исходных данных и способствует повышению эффективности, т.к. устройствам, подключенным к SMDS, не обязательно тратить ресурсы на обработку ненужного трафика.

Адресация

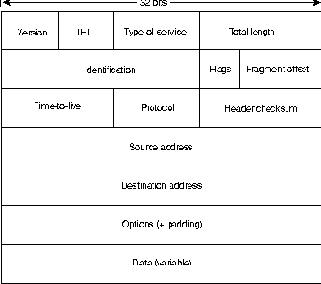

Рисунок 18-2.

Заголовок IР начинается с номера версии (version number), который указывает номер используемой версии IP.

Поле длины заголовка (IHL) обозначает длину заголовка дейтаграммы в 32-битовых словах.

Поле типа услуги (type-of-service) указывает, каким образом должна быть обработана текущая дейтаграмма в соответствии с указаниями конкретного протокола высшего уровня. С помощью этого поля дейтаграммам могут быть назначены различные уровни значимости.

Поле общая длина (total length) определяет длину всего пакета IP в байтах, включая данные и заголовок.

Поле идентификации (identification) содержит целое число, обозначающее текущую дейтаграмму. Это поле используется для соединения фрагментов дейтаграммы.

Поле флагов (flags) (содержащее бит DF, бит MF и сдвиг фрагмента) определяет, может ли быть фрагментирована данная дейтаграмма и является ли текущий фрагмент последним.

Поле срок жизни (time-to-live) поддерживает счетчик, значение которого постепенно уменьшается до нуля; в этот момент дейтаграмма отвергается. Это препятствует зацикливанию пакетов.

Поле протокола (protocol) указывает, какой протокол высшего уровня примет входящие пакеты после завершения обработки IP.

Поле контрольной суммы заголовка (header checksum) помогает обеспечивать целостность заголовка ID.

Поля адресов источника и пункта назначения (source and destination address) oбoзначают отправляющий и принимающий узлы.

Поле опции (options) позволяет IP обеспечивать факультативные возможности, такие, как защита данных.

Поле данных (data) содержит информацию высших уровней.

Адресация

Как и у других протоколов сетевого уровня, схема адресации IP является интегральной по отношению к процессу маршрутизации дейтаграмм IP через об'единенную сеть. Длина адреса IP составляет 32 бита, разделенных на две или три части. Первая часть обозначает адрес сети, вторая (если она имеется) - адрес подсети, и третья - адрес главной вычислительной машины. Адреса подсети присутствуют только в том случае, если администратор сети принял решение о разделении сети на подсети. Длина полей адреса сети, подсети и главной вычислительной машины являются переменными величинами.

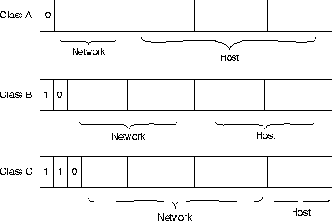

Адресация IP обеспечивает пять различных классов сети. Самые крайние левые биты обозначают класс сети.

Class A Сети класса А предназначены главным образом для использования с несколькими очень крупными сетями, т.к. они обеспечивают всего 7 битов для поля адреса сети. Class B Сети класса В выделяют 14 битов для поля адреса сети и 16 битов для поля адреса главной вычислительной машины. Этот класс адреса обеспечивает хороший компромисс между адресным пространством сети и главной вычислительной машины. Class C Сети класса С выделяют 22 бита для поля адреса сети. Однако сети класса С обеспечивают только 8 битов для поля адреса главной вычислительной машины, поэтому число главных вычислительных машин, приходящихся на сеть, может стать ограничивающим фактором. Class D Адреса класса D резервируются для групп с многопунктовой адресацией (в соответствии с официальным документом RFC 1112). В адресах класса D четыре бита наивысшего порядка устанавливаются на значения 1,1,1 и 0. Class E Адреса класса Е также определены IP, но зарезервированы для использования в будущем. В адресах класса Е все четыре бита наивысшего порядка устанавливаются на 1.

Адреса IP записываются в формате десятичного числа с проставленными точками, например, 34.0.0.1. На Рисунок 18-3 представлены форматы адресов для сетей IP классов А, В и С.

Сети IP могут также быть разделены на более мелкие единицы, называемые подсетями (subnets). Подсети обеспечивают дополнительную гибкость для администратора сети. Например, предположим, что какой-то сети назначен адрес класса В , и что все узлы в сети в данный момент соответствуют формату адреса класса В. Далее предположим, что представлением адреса этой сети в виде десятичного числа с точками является 128.10.0.0. (наличие одних нулей в поле адреса главной вычислительной машины обозначает всю сеть). Вместо того, чтобы изменять все адреса на какой-то другой базовый сетевой номер, администратор может подразделить сеть, воспользовавшись организацией подсетей. Это выполняется путем заимствования битов из части адреса, принадлежащей главной вычислительной машине, и их использования в качестве поля адреса подсети, как показано

Алгоритм SPF

Алгоритм маршрутизации SPF является основой для операций OSPF. Когда на какой-нибудь роутер SPF подается питание, он инициилизирует свои структуры данных о протоколе маршрутизации, а затем ожидает индикации от протоколов низшего уровня о том, что его интерфейсфы работоспособны.

После получения подтверждения о работоспособности своих интерфейсов роутер использует приветственный протокол (hello protocol) OSPF, чтобы приобрести соседей (neighbor). Соседи - это роутеры с интерфейсами с общей сетью. Описываемый роутер отправляет своим соседям приветственные пакеты и получает от них такие же пакеты. Помимо оказания помощи в приобретении соседей, приветственные пакеты также действуют как подтверждение дееспособности, позволяя другим роутерам узнавать о том, что другие роутери все еще функционируют.

В сетях с множественным доступом (multi-access networks) (сетях, поддержиающих более одного роутера), протокол Hello выбирает назначенный роутер (designated router) и дублирующий назначенный роутер. Назначеный роутер, помимо других функций, отвечает за генерацию LSA для всей сети с множественным доступом. Назначенные роутеры позволяют уменьшить сетевой трафик и об'ем топологической базы данных.

Если базы данных о состоянии канала двух роутеров являются синхронными, то говорят, что эти роутеры смежные (adjacent). В сетях с множественным доступом назначенные роутеры определяют, какие роутеры должны стать смежными. Топологические базы данных синхронизируются между парами смежных роутеров. Смежности управляют распределением пакетов протокола маршрутизации. Эти пакеты отправляются и принимаются только на смежности.

Каждый роутер периодическив отправляет какое-нибудь LSA. LSA также отправляются в том случае, когда изменяется состояние какого- нибудь роутера. LSA включает в себя информацию о смежностях роутера. При сравнении установленных смежностей с состоянием канала быстро обнаруживаются отказавшие роутеры, и топология сети изменяется сооответствующим образом. Из топологической базы данных, генерируемых LSA, каждый роутер рассчитывает дерево наикратчайшего пути, корнем которого является он сам. В свою очередь дерево наикратчайшего пути выдает маршрутную таблицу.

Алгоритм SRB

Свое название мосты SRB получили потому, что они предполагают размещение полного маршрута от источника до пункта назначения во всех межсетевых (LAN) блоках данных, отправляемых источником. SRB хранят и продвигают эти блоки данных в соответствии с указаниями о маршруте, содержащимися в соответствующем поле блока данных. На Рисунок 30-1 представлен образец сети SRB.

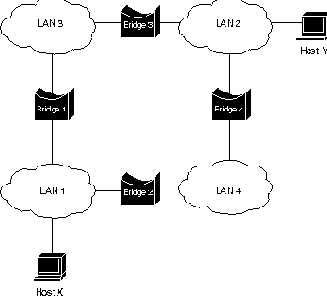

Предположим, что Хост Х

Алгоритм связующего дерева (Spanning-Tree Algoritm) (STA)

Алгоритм был разработан для того, чтобы сохранить преимущества петель, устранив их проблемы. Первоначально алгоритм был документирован корпорацией Digital - основным поставщиком Ethernet. Новый алгоритм, разработанный Digital, был впоследствии пересмотрен комитетом IEEE 802 и опубликован в спецификации IEE 802. 1d в качестве алгоритма STA.

STA предусматривает свободное от петель подмножество топологии сети путем размещения таких мостов, которые, если они включены, то образуют петли в резервном (блокирующем) состоянии. Порты блокирующего моста могут быть активированы в случае отказа основного канала, обеспечивая новый тракт через об'единенную сеть.

STA пользуются выводом из теории графов в качестве базиса для построения свободного от петель подмножества топологии сети. Теория графов утверждает следующее:

Для любого подсоединенного графа, состоящего из узлов и ребер, соединяющих пары узлов, существует связующее дерево из ребер, которое поддерживает связность данного графа, но не содержит петель.

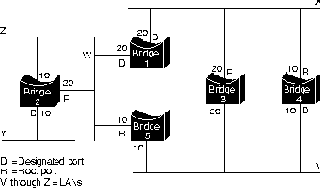

Рисунок 29-3 поясняет, каким образом STA устраняет петли. STA требует, чтобы каждому мосту был назначен уникальный идентификатор. Обычно этот идентификатор является одним из адресов МАС данного моста, который дополнен приоритетом. Каждому порту во всех мостах также назначается уникальный (в пределах этого моста) идентификатор (как правило, его собственный адрес МАС). И наконец, каждый порт моста взаимосвязан с затратами какого-нибудь тракта. Затраты тракта представляют собой затраты на передачу какого-нибудь блока данных в одну из локальных сетей через этот порт. На Рисунок 29-3 "Сеть ТВ до прогона STA" затраты трактов отмечены на линиях, исходящих из каждого моста. Затраты трактов обычно устaнaвливаются по умолчанию, но могут быть назначены вручную администраторами сети.

Первым шагом при вычислении связующего дерева является выбор корневого моста (root bridge), который представляет собой мост с наименьшим значением идентификатора моста. На Рисунок 29-3 корневым мостом является Мост 1. Далее определяется корневой порт (root port) во всех остальных мостах. Корневой порт моста - это порт, через который можно попасть в корневой мост с наименьшими комбинированными затратами тракта. Эта величина (т.е. наименьшие комбинированные затраты тракта до корневого моста) называется затратами корневого тракта (root path cost).

И наконец, определяются назначенные мосты (designated bridges) и их назначенные порты (designated ports). Назначенный мост - это тот мост каждой локальной сети, который обеспечивает минимальные затраты корневого тракта. Назначенный мост локальной сети является единственным мостом, который позволяет продвигать блоки данных в ту локальную сеть (и из нее), для которой этот мост является назначенным. Назначенный порт локальной сети - это тот порт, который соединяет ее с назначенным мостом.

В некоторых случаях два или более мостов могут иметь одинаковые затраты корневого тракта. Например,

Алгоритмы маршрутизации

Алгоритмы маршрутизации можно дифференцировать, основываясь на нескольких ключевых характеристиках. Во-первых, на работу результирующего протокола маршрутизации влияют конкретные задачи, которые решает разработчик алгоритма. Во-вторых, существуют различные типы алгоритмов маршрутизации, и каждый из них по-разному влияет на сеть и ресурсы маршрутизации. И наконец, алгоритмы маршрутизации используют разнообразные показатели, которые влияют на расчет оптимальных маршрутов. В следующих разделах анализируются эти атрибуты алгоритмов маршрутизации.

Цели разработки алгоритмов маршрутизации

При разработке алгоритмов маршрутизации часто преследуют одну или несколько из перечисленных ниже целей:

Оптимальность Простота и низкие непроизводительные затраты Живучесть и стабильность Быстрая сходимость Гибкость

Оптимальность

Оптимальность, вероятно, является самой общей целью разработки. Она характеризует способность алгоритма маршрутизации выбирать "наилучший" маршрут. Наилучший маршрут зависит от показателей и от "веса" этих показателей, используемых при проведении расчета. Например, алгоритм маршрутизации мог бы использовать несколько пересылок с определенной задержкой, но при расчете "вес" задержки может быть им оценен как очень значительный. Естественно, что протоколы маршрутизации дожны строгo определять свои алгоритмы расчета показателей.

Простота и низкие непроизводительные затраты

Алгоритмы маршрутизации разрабатываются как можно более простыми. Другими словами, алгоритм маршрутизации должен эффективно обеспечивать свои функциональные возможности, с мимимальными затратами программного обеспечения и коэффициентом использования. Особенно важна эффективность в том случае, когда программа, реализующая алгоритм маршрутизации, должна работать в компьютере с ограниченными физическими ресурсами.

Живучесть и стабильность

Алгоритмы маршрутизации должны обладать живучестью. Другими словми, они должны четко функционировать в случае неординарных или непредвиденных обстоятельств, таких как отказы аппаратуры, условия высокой нагрузки и некорректные реализации. Т.к. роутеры расположены в узловых точках сети, их отказ может вызвать значительные проблемы.
Часто наилучшими алгоритмами маршрутизации оказываются те, которые выдержали испытание временем и доказали свою надежность в различных условиях работы сети.

Быстрая сходимость

Алгоритмы маршрутизации должны быстро сходиться. Сходимость - это процесс соглашения между всеми роутерами по оптимальным маршрутам. Когда какое-нибудь событие в сети приводит к тому, что маршруты или отвергаются, или ставновятся доступными, роутеры рассылают сообщения об обновлении маршрутизации. Сообщения об обновлении маршрутизации пронизывают сети, стимулируя пересчет оптимальных маршрутов и, в конечном итоге, вынуждая все роутеры придти к соглашению по этим маршрутам. Алгоритмы мааршрутизации, которые сходятся медленно, могут привести к образованию петель маршрутизации или выходам из строя сети.

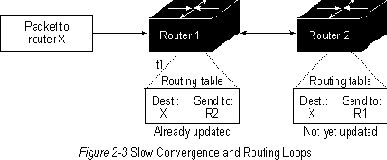

На Рисунок 2-3 изображена петля маршрутизации. В данном случае, в момент времени t1 к роутеру 1 прибывает пакет. Роутер 1 уже был обновлен и поэтому он знает, что оптимальный маршрут к пункту назначения требует, чтобы следующей остановкой был роутер 2. Поэтому роутер 1 пересылает пакет в роутер 2. Роутер 2 еще не был обновлен, поэтому он полагает, что следующей оптимальной пересылкой должен быть роутер 1.
Поэтому роутер 2 пересылает пакет обратно в роутер 1. Пакет будет продолжать скакать взад и вперед между двумя роутерами до тех пор, пока роутер 2 не получит корректировку маршрутизации, или пока число коммутаций данного пакета не превысит допустимого максимального числа.

Гибкость

Алгоритмы маршрутизации должны быть также гибкими. Другими словами, алгоритмы маршрутизации должны быстро и точно адаптироваться к разнообразным обстоятельствам в сети. Например, предположим, что сегмент сети отвергнут. Многие алгоритмы маршрутизации, после того как они узнают об этой проблеме, быстро выбирают следующий наилучший путь для всех маршрутов, которые обычно используют этот сегмент. Алгоритмы маршрутизации могут быть запрограммированы таким образом, чтобы они могли адаптироваться к изменениям полосы пропускания сети, размеров очереди к роутеру, величины задержки сети и других переменных.

Аналогичны форматам Token Ring.

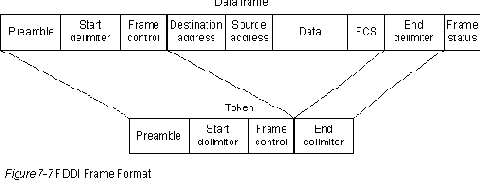

Рисунок 7-7) аналогичны форматам Token Ring.

preamble Заголовок подготавливает каждую станцию для приема прибывающего блока данных. start delimiter Ограничитель начала указывает на начало блока данных. Он содержит сигнальные структуры, которые отличают его от остальной части блока данных. frame control Поле управления блоком данных указывает на размер адресных полей, на вид данных, содержащихся в блоке (синхронная или асинхронная информация), и на другую управляющую информацию. destination address Также, как у Ethernet и Token Ring, размер адресов равен 6 байтам. Поле адреса назначения может содержать односоставный (единственный), многосоставный (групповой) или широковещательный (все станции) адрес, в то время как адрес источника идентифицирует только одну станцию, отправившую блок данных. data Информационное поле содержит либо информацию, предназначенную для протокола высшего уровня, либо управляющую информацию. frame check sequence Также, как у Token Ring и Ethernet, поле проверочной последовательности блока данных (FCS) заполняется величиной "проверки избыточности цикла" (CRC), зависящей от содержания блока данных, которую вычисляет станция- источник. Станция пункта назначения пересчитывает эту величину, чтобы определить наличие возможного повреждения блока данных при транзите. Если повреждение имеется, то блок данных отбрасывается. end delimiter Ограничитель конца содержит неинформационные символы, которые означают конец блока данных. frame status Поле состояния блока данных позволяет станции источника определять, не появилась ли ошибка, и был ли блок данных признан и скопирован принимающей станцией.

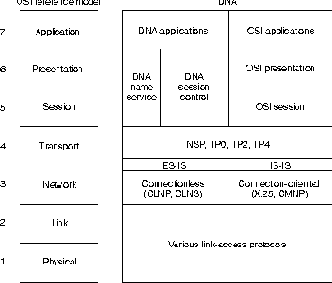

Архитектура цифровой сети (DNA)

В противоположность бытующему мнению, DECnet вовсе не является архитектурой сети, а представляет собой ряд изделий, соответсвующих Архитектуре Цифровой сети ( Digital Network Architecture - DNA) компании Digital. Как и большинство других сложных сетевых архитектур, поставляемых крупными поставщиками систем, DNA поддерживает большой набор как патентованных, так и стандартных протоколов. Перечень технологий, которые поддерживает DNA, постоянно растет по мере того, как Digital реализует новые протоколы. Рисунок 17-1 иллюстрирует неполную картину DNA и связь некоторых ее компонентов с эталонной моделью OSI.

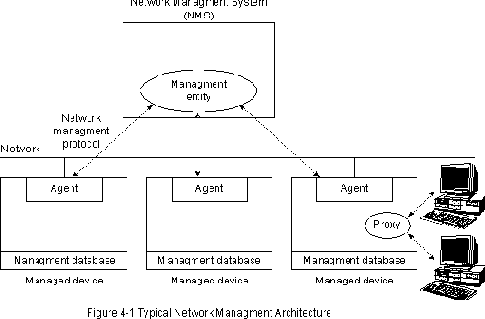

Архитектура управления сети

Большинство архитектур управления сети используют одну и ту же базовую структуру и набор взаимоотношений. Конечные станции (managed devices - управляемые устройства), такие как компьютерные системы и другие сетевые устройства, прогoняют программные средства, позволяющие им посылать сигналы тревоги, когда они распознают проблемы. Проблемы распознаются, когда превышен один или более порогов, заданных пользователем. Management entities (управляющие об'екты) запрограммированы таким образом, что после получения этих сигналов тревоги они реагируют выполнением одного, нескольких или группы действий, включающих:

Уведомление оператора Регистрацию события Отключение системы Автоматические попытки исправления системы

Управляющие об'екты могут также опросить конечные станции, чтобы проверить некоторые переменные. Опрос может быть автоматическим или его может инициировать пользователь. На эти запросы в управляемых устройствах отвечают "агенты". Агенты - это программные модули, которые накапливают информацию об управляемом устройстве, в котором они расположены, хранят эту информацию в "базе данных управления" и предоставляют ее (проактивно или реактивно) в управляющие об'екты, находящиеся в пределах "систем управления сети" (NMSs), через протокол управления сети. В число известных протоколов управления сети входят "the Simple Network Management Protocol (SPMP)" (Протокол Управления Простой Сети) и "Common Management Information Protocol (CMIP)" (Протокол Информации Общего Управления). "Management proxies" (Уполномоченные управления) - это об'екты, которые обеспечивают информацию управления от имени других об'ектов. Типичная архитектура управления сети показана на Рисунок 4-1.

Библиографическая справка

В конце 1980 гг. Internet (крупная международная сеть, соединяющая множество иссследовательских организаций, университетoв и коммерческих концернов) начала испытывать резкий рост числа главных вычислительных машин, обеспечивающих TCP/IP. Преобладающая часть этих главных вычислительных машин была подсоединена к локальным сетям (LAN) различных типов, причем наиболее популярной была Ethernet. Большая часть других главных вычислительных машин.соединялись через глобальные сети (WAN), такие как общедоступные сети передачи данных (PDN) типа Х.25. Сравнительно небольшое число главных вычислительных машин были подключены к каналам связи с непосредственным (двухточечным) соединением (т.е. к последовательным каналами связи). Однако каналы связи с непосредственным соединением принадлежат к числу старейших методов передачи информации, и почти каждая главная вычислительная машина поддерживает непосредственные соединения. Например, асинхронные интерфейсы RS-232-С встречаются фактически повсюду.

Одной из причин малого числа каналов связи IP с непосредственным соединением было отсутствие стандартного протокола формирования пакета данных Internet. Протокол Point-to-Point Protocol (PPP)(Протокол канала связи с непосредственным соединением) предназначался для решения этой проблемы. Помимо решения проблемы формирования стандартных пакетов данных Internet IP в каналах с непосредственным соединением, РРР также должен был решить другие проблемы, в том числе присвоение и управление адресами IP, асинхронное (старт/стоп) и синхронное бит-ориентированное формирование пакета данных, мультиплексирование протокола сети, конфигурация канала связи, проверка качества канала связи, обнаружение ошибок и согласование варианта для таких способностей, как согласование адреса сетевого уровня и согласование компрессии информации. РРР решает эти вопросы путем обеспечения расширяемого Протокола Управления Каналом (Link Control Protocol) (LCP) и семейства Протоколов Управления Сетью (Network Control Protocols) (NCP), которые позволяют согласовывать факультативные параметры конфигурации и различные возможности. Сегодня PPP, помимо IP, обеспечивает также и другие протоколы, в том числе IPX и DECnet.

Библиографическая справка

Название сети Integrated Services Digital Network (ISDN) (Цифровая сеть с интегрированными услугами) относится к набору цифровых услуг, которые становятся доступными для конечных пользователей. ISDN предполагает оцифровывание телефонной сети для того, чтобы голос, информация, текст, графические изображения, музыка, видеосигналы и другие материальные источники могли быть переданы коанечныму пользователю по имеющимся телефонным проводам и получены им из одного терминала конечного пользователя. Сторонники ISDN рисуют картину сети мирового масштаба, во многом похожую на сегодняшнюю телефонную сеть, за тем исключеним, что в ней используется передача цирфрового сигнала и появляются новые разнообразные услуги.

ISDN является попыткой стандартизировать абонентские услуги, интерфейсы пользователь/сеть и сетевые и межсетевые возможности. Стандартизация абонентских услуг является попыткой гарантировать уровень совместимости в международном масштабе. Стандартизация интерфейса пользователь/сеть стимулирует разработку и сбыт на рынке этих интерфейсов изготовителями, являющимися третьей участвующей стороной. Стандартизация сетевых и межсетевых возможностей помогает в достижении цели возможного об'единения в мировом масштабе путем обеспечения легкости связи сетей ISDN друг с другом.

Применения ISDN включают быстродействующие системы обработки изображений (такие, как факсимиле Group 1V), дополнительные телефонные линии в домах для обслуживания индустрии дистанционного доступа, высокоскоростную передачу файлов и проведение видео конференций. Передача голоса несомненно станет популярной прикладной программой для ISDN.

Многие коммерческие сети связи начинают предлагать ISDN по ценам ниже тарифных. В Северной Америке коммерческие сети связи с коммутатором локальных сетей (Local-exchange carrier) (LEC) начинают обеспечивать услуги ISDN в качестве альтернативы соединениям Т1, которые в настоящее время выполняюут большую часть услуг "глобальной телефонной службы" (WATS) (wide-area telephone service).

Библиографическая справка

IBM разработала протокол Synchronous Data-Link Control (SDLC) (Управление синхронным каналом передачи данных) в середине 1970 гг. для применения в окружениях Systems Network Architecture (SNA) (Архитектура системных сетей). SDLC был первым из протоколов канального уровня нового важного направления, базирующегося на синхронном бит-ориентированном режиме работы. По сравнению с синхронным, ориентированным по символам (например, Bisynk фирмы IBM) и синхронным, с организацией счета байтов (например, Digital Data Communications Message Protocol - Протокол Сообщений Цифровой Связи) протоколами, бит-ориентированные синхронные протоколы являются более эффективными и гибкими, и очень часто более быстродействующими.

После разработки SDLC компания IBM представила его на рассмотрение в различные комитеты по стандартам. Международная Организация по Стандартизации (ISO) модифицировала SDLC с целью разработки протокола HDLC (Управление каналом связи высокого уровня). Впоследствии Международный консультативный комитет по телеграфии и телефонии (CCITT) модифицировал HDLC с целью создания "Процедуры доступа к каналу" (LAP), а затем "Процедуры доступа к каналу, сбалансированной" (LAPB). Институт инженеров по электротехнике и радиоэлектронике (IEEE) модифицировал HDLC , чтобы разработать IEEE 802.2. Kaждый из этих протоколов играет важную роль в своей области. SDLC остается основным протоколом канального уровня SNA для каналов глобальных сетей.

Библиографическая справка

В середине-конце 1970 гг. потребовался определенный набор протоколов, чтобы обеспечить пользователям связность глобальной сети с общедоступными сетями передачи данных (PDN). Сети PDN, такие как TELENET и TYMNET, добились замечательного успеха, однако было ясно, что стандартизация протоколов еще больше увеличит число абонентов PDN за счет возросшей совместимости оборудования и более низких цен. Результатом последующих усилий по разработке в этом направлении была группа протоколов, самым популярным из которых является Х.25.

Протокол Х.25 (официально называемый CCITT Recommendation X.25 - "Рекомендация "Х.25 CCITT) был разработан компаниями общественных линий связи (в основном телефонными компаниями), а не каким-то отдельным коммерческим предприятием. Поэтому спецификация разработана так, чтобы обеспечить хорошую работоспособность независимо от типа системы пользователя или изготовителя. Пользователи заключают контракты с общедоступными сетями передачи данных, чтобы пользоваться их сетями с коммутацией пакетов (PSN), и им пред'является счет в зависимости от времени пользования PDN. Предлагаемые услуги (и взимаемая плата) регулируются Федеральной Комиссией по Связи (FCC).

Oдним из уникальных свойств Х.25 является его международный характер. Х.25 и связанными с ним протоколами управляет одно из агентств Организации Об'единненых Наций, называемое "Международный Союз по Телекоммуникациям (ITU). Комитет ITU, ответственный за передачу голоса и данных, называется Международным консультативным комитетом по телеграфии и телефонии (CCITT). Членами CCITT являются FCC, Европейские PTT, общедоступные сети передачи данных и множество компаний, занимающихся компьютерами и передачей данных. То, что Х.25 стал стандартом подлинно глобального значения, является прямым следствием присущих ему свойств.

Библиографическая справка

Frame Relay первоначально замышлялся как протокол для использования в интерфейсах ISDN, и исходные предложения, представленные в CCITT в 1984 г., преследовали эту цель. Была также предпринята работа над Frame Relay в аккредитованном ANSI комитете по стандартам T1S1 в США.

Крупное событие в истории Frame Relay произошло в 1990 г., когда Cisco Systems, StrataCom, Northern Telecom и Digital Equipment Corporation образовали консорциум, чтобы сосредоточить усилия на разработке технологии Frame Relay и ускорить появление изделий Frame Relay, обеспечивающих взаимодействие сетей. Консорциум разработал спецификацию, отвечающую требованиям базового протокола Frame Relay, рассмотренного в T1S1 и CCITT; однако он расширил ее, включив характеристики, обеспечивающие дополнительные возможности для комплексных окружений межсетевого об'единения. Эти дополнения к Frame Relay называют обобщенно local management interface(LMI) (интерфейс управления локальной сетью).

Библиографическая справка

Switched Multimegabit Data Service (SMDS) (Служба коммутации данных мультимегабитного диапазона) является службой дейтаграмм с коммутацией пакетов, предназначенной для высокоскоростных информационных сообщений глобальных сетей. Обеспечивая пропускную способность , которая первоначально будет находиться в диапазоне от 1 до 34 Mg/сек, SMDS в настоящее время начинает повсеместно использоваться в общедоступных сетях передачи данных коммерческими сетями связи в результате реакции на две тенденции. Первая из них-это пролиферация обработки распределенных данных и других прикладных задач, для реализации которых необходимы высокопроизводительные об'единенные сети. Второй тенденцией является уменьшающаюся стоимость и высокий потенциал полосы пропускания волоконно-оптического носителя, обеспечивающие жизнеспосособность таких прикладных задач при их использовании в глобальных сетях.

SMDS описана в серии спецификаций, выпущенных Bell Communications Reseach (Bellcore) и принятых поставщиками оборудования для телекоммуникаций и коммерческими сетями связи. Одна из этих спецификаций описывает SMDS Interface Protocol (SIP) (Протокол интерфейса SMDS), который является протоколом согласования между устройством пользователя (называемым также customer premises equipment- CPE - оборудованием в помещении заказчика) и оборудованием сети SMDS. SIP базируется на стандартном протоколе IEEE для сетей крупных городов (MAN), т.е. на стандарте IEEE 802.6 Distribuited Queue Dual bus (DQDB) (Дублированная шина очередей к распределенной базе данных). При применении этого протокола устройства CPE, такие как роутеры, могут быть подключены к сети SMDS и пользоваться обслуживанием SMDS для высокоскоростных об'единенных сетей.

Библиографическая справка

В начале 1980 гг. Apple Computer готовилась к выпуску компьютера Macintosh. Инженеры компании знали, что в скором времени сети станут насущной необходимостью, а не просто интересной новинкой. Они хотели также добиться того, чтобы базирующаяся на компьютерах Macintosh сеть была бесшовным расширением интерфейса пользователя Macintosh, совершившим подлинную революцию в этой области. Имея в виду эти два фактора, Apple решила встроить сетевой интерфейс в каждый Macintosh и интегрировать этот интерфейс в окружение настольной вычислительной машины. Новая сетевая архитектура Apple получила название Apple Talk.

Хотя Apple Talk является патентованной сетью, Apple опубликовала характеристики Apple Talk, пытаясь поощрить разработку при участии третьей стороны. В настоящее время большое число компаний успешно сбывают на рынке базирующиеся на Apple Talk изделия; в их числе Novell, Inc. и Мicrosoft Corparation.

Оригинальную реализацию Apple Talk, разработанную для локальных рабочих групп, в настоящее время обычно называют Apple Talk Phase I. Однако после установки свыше 1.5 мил. компьютеров Macintosh в течение первых пяти лет существования этого изделия, Apple обнаружила, что некоторые крупные корпорации превышают встроенные возможности Apple Talk Phase I, поэтому протокол был модернизирован. Расширенные протоколы стали известнны под названием Apple Talk Phase II. Oни расширили возможности маршрутизации Apple Talk, обеспечив их успешное применение в более крупных сетях.

Библиографическая справка

Digital Equipment Corporation (Digital) разработала семейство протоколов DECnet с целью обеспечения своих компьютеров рациональным способом сообщения друг с другом. Выпущенная в 1975 г. первая версия DECnet обеспечивала возможность сообщения двух напрямую подключенных миникомпьютеров PDP-11. В последние годы Digital включила подддержку для непатентованных протоколов, однако DECnet попрежнему остается наиболее важным из сетевых изделий, предлагаемых Digital.

В настоящее время выпущена пятая версия основного изделия DECnet ( которую иногда называют Phase V, a в литературе компании Digital - DECnet/OSI). DECnet Phase V представляет собой надлежащим образом расширенный набор комплекта протоколов OSI, поддерживающий все протоколы OSI, а также несколько других патентованных и стандартных протоколов, которые поддерживались предыдущими версиями DECnet. Что касается ранее внесенных изменений в протокол, DECnet Phase V совместим с предыдущей версией (т.е. Phase IV).

Библиографическая справка

В середине 1970 гг. Агентство по Внедрению Научно-исследовательских Проектов Передовой технологии при Министерстве обороны (DARPA) заинтересовалось организацией сети с коммутацией пакетов для обеспечения связи между научно-исследовательскими институтами в США. DARPA и другие правительственные организации понимали, какие потенциальные возможности скрыты в технологии сети с коммутацией пакетов; они только что начали сталкиваться с проблемой, с которой сейчас приходится иметь дело практически всем компаниям, а именно с проблемой связи между различными компьютерными системами.

Поставив задачу добиться связности гетерогенных систем, DARPA финансировала исследования, проводимые Стэнфордским университетом и компаниями Bolt, Beranek и Newman (BBN) с целью создания ряда протоколов связи. Результатом этих работ по разработке, завершенных в конце 1970 гг., был комплект протоколов Internet, из которых наиболее известными являются Transmission Control Protocol (TCP) и Internet Protocol (IP).

Протоколы Internet можно использовать для передачи сообщений через любой набор об'единенных между собой сетей. Они в равной мере пригодны для связи как в локальных, так и в глобальных сетях. Комплект протоколов Internet включает в себя не только спецификации низших уровней (такие, как ТСР и IP), но также спецификации для таких общих применений, как почта, эмуляция терминалов и передача файлов. На Рисунок 18-1 представлены некоторые из наиболее важных протоколов Internet и их связь с эталонной моделью OSI.

Процесс разработки и выдачи документации протоколов Internet скорее напоминает академический исследовательский проект, чем что-либо другое. Протоколы определяются в документах, называемых Requests for Comments (RFC) (Запросы для Комментария). RFC публикуются, а затем рецензируются и анализируются специалистами по Internet. Уточнения к протоколам публикуются в новых RFC. Взятые вместе, RFC обеспечивают красочную историю людей, компаний и направлений, которые формировали разработку компекта протоколов для открытой системы, который сегодня является самым популярным в мире.

Библиографическая справка

NetWare является операционной системой сети (network operating system - NOS) и связанной с ней средой обеспечения услуг, разработанной Novell, Inc. и представленной на рынок в начале 1980 гг. В то время сети были небольшими и преимущественно гомогенными, связь рабочих групп с помощью локальных сетей была еще новым явлением, а идея о персональном компьютере еще только начала завоевывать популярность.

Большая часть технологии организации сетей NetWare была заимствована из Xerox Network Systems (XNS)- системы организации сетей, разработанной Xerox Corporation в конце 1970 гг. Подробная информация о XNS приведена в Главе 22 "XNS".

K началу 1990 гг. доля в рынке NOS NetWare возросла до 50-75 % (данные зависят от исследовательских групп, занимавшихся изучением рынка). Установив свыше 500,000 сетей NetWare по всему миру и ускорив продвижение по пути об'единения сетей с другими сетями, NetWare и подддерживающие ее протоколы часто сосуществуют на одном и том же физическом канале с многими другими популярными протоколами, в том числе ТСР/IP, DECnet и AppleTalk.

Библиографическая справка.

В общедоступном значении слова маршрутизация означает передвижение информации от источника к пункту назначения через об'единенную сеть. При этом, как правило, на пути встречается по крайней мере один узел. Маршрутизация часто противопоставляется об'единению сетей с помощью моста, которое, в популярном понимании этого способа, выполняет точно такие же функции. Основное различие между ними заключается в том, что об'единение с помощью моста имеет место на Уровне 2 эталонной модели ISO, в то время как маршрутизация встречается на Уровне 3. Этой разницей об'ясняется то, что маршрутизация и об'единение по мостовой схеме используют различную информацию в процессе ее перемещения от источника к месту назначения. Результатом этого является то, что маршрутизация и об'единение с помощью моста выполняют свои задачи разными способами; фактически, имеется несколько различных видов маршрутизации и об'единения с помощью мостов. Дополнительная информация об об'единении сетей с помощью мостов приведена в Главе 3 "Основы Об'единения сетей с помощью мостов".

Тема маршрутизации освещалась в научной литературе о компьютерах более 2-х десятилетий, однако с коммерческой точки зрения маршрутизация приобрела популярность только в 1970 гг. В течение этого периода сети были довольно простыми, гомогенными окружениями. Крупномасштабное об'единение сетей стало популярно только в последнее время.

Библиографическая справка

В первые годы появления межкомпьютерной связи программное обеспечение организации сетей создавалось бессистемно, для каждого отдельного случая. После того, как сети приобрели достаточную популярность, некоторые из разработчиков признали необходимость стандартизации сопутствующих изделий программного обеспечения и разработки аппаратного обеспечения. Считалось, что стандартизация позволит поставщикам разработать системы аппаратного и программного обеспечения, которые смогут сообщаться друг с другом даже в том случае, если в их основе лежат различные архитектуры. Поставив перед собой эту цель, ISO начала разработку эталонной модели Open Systems Interconnections (OSI) (Взаимодействие открытых систем). Эталонная модель OSI была завершена и выпущена в 1984 г.

В настоящее время эталонная модель OSI (подробно рассмотренная в Главе 1 "Введение в об'единенные сети" ) является самой выдающейся в мире моделью архитектуры об'единенных сетей. Она также является самым популярным средством приобретения знаний о сетях. С другой стороны, у протоколов OSI был длинный период созревания. И хотя известно о некоторых реализациях OSI, протоколы OSI все еще не завоевали той популярности, которой пользуются многие патентованные протоколы (например, DECnet и АppleTalk) и действующие стандарты (например, протоколы Internet).

Библиографическая справка

Компания Banyan Virtual Network System (VINES) реализовала систему распределенной сети, базирующуюся на семействе патентованных протоколов, разработанных на основе протоколов Xerox Network Systems (XNS)компании XEROX (смотри главу 22 "XNS"). Среда распределенной системы обеспечивает прозрачный для пользователя обмен информации между клиентами (компьютерами пользователя) и служебными устройствами (компьютерами специального назначения, которые обеспечивают услуги, такие, как файловое и принтерное обслуживание). Наряду с NetWareкомпании Novell, LAN Server компании IBM и LAN Manager компании Microsoft, VINES является одной из самых популярных сред распределенной системы для сетей, базирующихся на микрокомпьютерах.

Библиографическая справка

Протоколы Xerox Network Systems (XNS) разработаны корпорацией Xerox в конце 1970-начале 1980 гг. Они предназначены для использования в разнообразных средах передачи, процессорах и прикладных задачах офиса. Несколько протоколов XNS похожи на Протокол Internet (IP) и Протокол управления передачей (TCP), разработанных агентством DARPA для Министерства обороны США (DoD). Информация по этим и связанным с ними протоколам дается в Главе 18 "Протоколы Internet". Все протоколы XNS соответствуют основным целям проектирования эталонной модели OSI.

Благодаря своей доступности и раннему появлению на рынке, XNS был принят большинством компаний, использовавших локальные сети с момента их появления, в том числе компаниями Novell, Inc., Ungermann-Bass, Inc. (которая теперь является частью Tandem Computers) и 3Com Corporation. За время,прошедшее с тех пор, каждая из этих компаний внесла различные изменения в протоколы XNS. Novell дополнила их Протоколом доступа к услугам (Service access protocol - SAP), чтобы обеспечить об'явление о ресурсах, и модифицировала протоколы Уровня 3 OSI (которые Novell переименовала в Internetwork Packet Exchange - IPX - Oбмен межсетевыми пакетами) для работы в сетях IEEE 802.3, а не в сетях Ethernet. Ungermann-Bass модифицировала RIP для поддержания задержки, а также числа пересылок. Были также внесены другие незначительные изменения. С течением времени реализации XNS для об'единенных в сети РС стали более популярными, чем XNS в том виде, в котором они были первоначально разработаны компанией Xerox.

Библиографическая справка

Протокол Информации Маршрутизации (RIP) является протоколом маршрутизации, который был первоначально разработан для Универсального протокола PARC Xerox (где он назывался GWINFO) и использовался в комплекте протоколов ХNS. RIP начали связывать как с UNIX, так и с TCP/IP в 1982 г., когда версию UNIX, называемую Berkeley Standard Distribution (BSD), начали отгружать с одной из реализацией RIP, крторую называли "трассируемой" (routed) (слово произносится "route dee"). Протокол RIP, который все еще является очень популярным протоколом маршрутизации в сообществе Internet, формально определен в публикации "Протоколы транспортировки Internet" XNS (XNS Internet Transport Protocols) (1981 г.) и в Запросах для комментария (Request for Comments - RFC) 1058 (1988 г.).

RIP был повсеместно принят производителями персональных компьютеров (РС) для использования в их изделиях передачи данных по сети. Например, протокол маршрутизации AppleTalk (Протокол поддержания таблицы маршрутизации - RTMP) является модернизированной версией RIP. RIP также явился базисом для протоколов Novell, 3Com, Ungermann-Bass и Banyan. RIP компаний Novell и 3Com в основном представляет собой стандартный RIP компании Xerox. Ungermann-Bass и Banyan внесли незначительные изменения в RIP для удовлетворения своих нужд.

Библиографическая справка

Протокол маршрутизации внутренних роутеров (Interior Gateway Routing Protokol-IGRP) является протоколом маршрутизации, разработанным в середине 1980 гг. компанией Cisco Systems, Inc. Главной целью, которую преследовала Cisco при разработке IGRP, было обеспечение живучего протокола для маршрутизации в пределах автономной системы (AS), имеющей произвольно сложную топологию и включающую в себя носитель с разнообразными характеристиками ширины полосы и задержки. AS является набором сетей, которые находятся под единым управлением и совместно используют общую стратегию маршрутизации. Обычно AS присваивается уникальный 16-битовый номер, который назначается Центром Сетевой Информации (Network Information Center - NIC) Сети Министерства Обороны (Defence Data Network - DDN).

В середине 1980 гг. самым популярным протоколом маршрутизации внутри AS был Протокол Информации Маршрутизации (RIP). Хотя RIP был вполне пригоден для маршрутизации в пределах относительно однородных об'единенных сетей небольшого или среднего размера, его ограничения сдерживали рост сетей. В частности, небольшая допустимая величина числа пересылок (15) RIP ограничивала размер об'единенной сети, а его единственный показатель (число пересылок) не обеспечивал достаточную гибкость в сложных средах (смотри Главу 23 "RIP"). Популярность роутеров Cisco и живучесть IGRP побудили многие организации, которые имели крупные об'единенные сети, заменить RIP на IGRP.

Первоначальная реализация IGRP компании Cisco работала в сетях IP. Однако IGRP был предназначен для работы в любой сетевой среде, и вскоре Cisco распространила его для работы в сетях использующих Протокол Сет без Установления Соединения (Connectionless Network Protocol - CLNP) OSI.

Библиографическая справка

Открытый протокол, базирующийся на алгоритме поиска наикратчайшего пути (Open Shortest Path Fisrt - OSPF) является протоколом маршрутизации, разработанным для сетей IP рабочей группой Internet Engineering Task Force (IETF), занимающейся разработкой протоколов для внутрисистемных роутеров (interior gateway protocol - IGP). Рабочая группа была образована в 1988 г. для разработки протокола IGP, базирующегося на алгоритме "поиска наикратчайшего пути" (shortest path first - SPF), с целью его использования в Internet, крупной международной сети, об'единяющей научно-исследовательские институты, правительственные учреждения, университеты и частные предприятия. Как и протокол IGRP (смотри Главу 24 "IGRP"), OSPF был разработан по той причине, что к середине 1980 гг. непригодность RIP для обслуживания крупных гетерогенных об'единенных систем стала все более очевидна (смотри Главу 23 "RIP").

ОSPF явился результатом научных исследований по нескольким направлениям, включающим:

Алгоритм SPF компании Bolt, Beranek и Newman (BBN), разработанный для Arpanet (программы с коммутацией пакетов, разработанной BBN в начале 1970 гг., которая явилась поворотным пунктом в истории разработки сетей) в 1978 г. Исследования Koмпании Radia Perlman по отказоустойчивости широкой рассылки маршрутной информации (1988). Исследования BBN по маршрутизации в отдельной области (1986). Одна из первых версий протокола маршрутизации IS-IS OSI

(Информация о IS-IS дается в Главе 28 "Maршрутизация OSI").

Как видно из его названия, OSPF имеет две основных характеристики. Первая из них-это то, что протокол является открытым, т.е. его спецификация является общественным достоянием. Спецификация OSPF опубликована в форме Запроса для Комментария (RFC) 1247. Второй его главной характеристикой является то, что он базируется на алгоритме SPF. Алгоритм SPF иногда называют алгоритмом Dijkstra по имени автора, который его разработал.

Библиографическая справка

Протокол внешних роутеров (Exterior Gateway Protocol-EGP) является протоколом междоменной досягаемости, который применяется в Internet - международной сети, об'единяющей университеты, правительственные учреждения, научно-исследовательские организации и частные коммерческие концерны. EGP документально оформлен в Запросах для Комментария (RFC) 904, опубликованных в апреле 1984 г.

Являясь первым протоколом внешних роутеров, который получил широкое признание в Internet, EGP сыграл важную роль. К сожалению, недостатки EGP стали более очевидными после того, как Internet стала более крупной и совершенной сетью. Из-за этих недостатков EGP в настоящее время не отвечает всем требованиям Internet и заменяется другими протоколами внешних роутеров, такими, как Протокол граничных роутеров (Border Gateway Protocol - BGP) и Протокол междоменной маршрутизации (Inter-Domain Routing Protocol - IDRP) (смотри Главу 27 "BGP" и Главу 28 "Маршрутизация OSI").

Библиографическая справка

Протоколы внешних роутеров предназначены для маршрутизации между доменами маршрутизации. В терминологии Internet (международной сети, об'единяющей университеты, правительственные учреждения, научно-исследовательские организации и частные коммерческие концерны) доменом маршрутизации называется автономная система (AS). Первым протоколом внешних роутеров, получившим широкое признание в Internet, был протокол EGP (Смотри Главу 26 "ЕGP"). Хотя технология EGP пригодна для сетей, он имеет ряд недостатков, в том числе тот факт, что это скорее протокол досягаемости, а не маршрутизации.

Протокол Граничных роутеров (Border Gateway Protocol - BGP) является попыткой решить самую серьезную проблему EGP. BGP является протоколом маршрутизации между AS, созданным для применения в Internet. В отличие от EGP, BGP предназначен для обнаружения маршрутных петель. BGP можно назвать следующим поколением EGP. И действительно, BGP и другие протоколы маршрутизации между AS постепенно вытесняют EGP из Internet. Версия 3 BGP определена в Запросах для Комментария (RFC) 1163.

Библиографическая справка

При содействии Международной Организации по Стандартизации (ISO) уже разработаны или разрабатываются в настоящее время несколько протоколов маршрутизации. ISO ссылается на Протокол Обмена Внутридоменной Маршрутизации Промежуточных Систем (Intermediate System to Intermediate System Intra-Domain Routing Exchange Protocol (IS-IS)) как на ISO 10589. Двигательной силой стандартизации ISO документа IS-IS был комитет Х.3S3.3 Американского Национального Института Стандартов (ANSI), занимающийся сетевым и транспортным уровнями. В числе других протоколов ISO, связанных с маршрутизацией, протоколы ISO 9542 (End System to Intermediate System, или ES-IS - Конечная система-Промежуточная Система) и ISO 10747 (IS-IS Inter-Domain Routing Protocol, или IDRP- Протокол междоменной маршрутизации промежуточных систем). Об этих протоколах будет вкратце упомянуто в данной главе, однако oсновное внимание уделено внутридоменной версии IS-IS.

IS-IS базируется на работе, которая была впервые выполнена Digital Equipment Corporation при разработке Phase V DECnet. Хотя IS-IS предназначался для маршрутизации в сетях протокола CLNP ISO, со временем была разработана одна из его версий для поддержки как сетей CLNP, так и сетей IP. На эту версию IS-IS обычно ссылаются как на Integrated IS-IS (интегрированный); ее также называют Dual IS-IS (двойственный). Integrated IS-IS также рассматривается вкратце.

Библиографическая справка

Прозрачные мосты (TB) были впервые разработаны Digital Equipment Corporation в начале 1980 гг. Digital представила свою работу в IEEE, который включил ее в стандарт IEEE 802.1. TB очень популярны в сетях Ethernet/IEEE 802.3.

Библиографическая справка

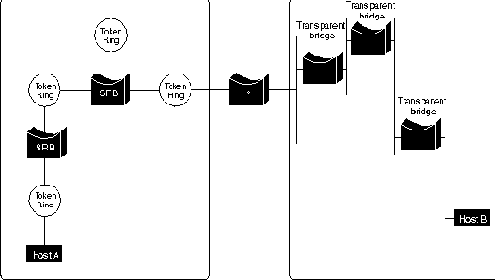

Алгоритм Source-Route Bridging (SRB) (об'единение с помощью мостов "источник-маршрут") был разработан IBM и предложен комитету IEEE 802.1 в качестве средства об'единения локальных сетей с помощью мостов. После того, как комитет предпочел другой конкурирующий стандарт (смотри Главу 29 "Прозрачное об'единение с помощью мостов" о стандарте ТВ), сторонники SRB предложили его комитету IEEE 802.5, который впоследствии включил его в спецификацию локальной сети IEEE 802.5/Token Ring.

За первым предложением IBM последовало предложение нового стандарта об'единения с помощью мостов в комитет IEEE 802: Source-Route Transparent (SRT) (Прозрачное об'единение "источник-маршрут") Подробная информация о SRT дается в Главе 31 "Mixed-Media Bridging". SRT полностью устраняет мосты "источник-маршрут" (SRB), предлагая взамен два типа мостов LAN-TB и SRT. Несмотря на то, что SRT получил одобрение, мосты SRB попрежнему широко применяются в сетях.

Библиографическая справка

Прозрачные мосты (transparent bridges - TB) в основном встечаются в сетях Ethernet (смотри Главу 29 "Transparent Bridging"), в то время как мосты SRB встечаются почти исключительно в сетях Token Ring (смотри Главу 30 "Source-Route Bridging"). Оба метода об'единения сетей с помощью мостов (ТВ и SRB) популярны, поэтому естественно возникает вопрос о существовании какого-нибудь метода, который позволил бы об'единить их. Этот основной вопрос иллюстрируется Рисунок 31-1 "Об'единение с помощью моста доменов ТВ и SRB".

Библиографическая справка

В создание протокола SNMP внесли свой вклад разработки по трем направлениям:

High-level Entity Management System (HEMS) Система управления об'ектами высшего уровня. Определяет систему управления с рядом интересных технических характеристик. К сожалению, HEMS использовалась только в местах ее разработки, что в конечном итоге привело к прекращению ее действия. Simple Gateway Monitoring Protocol (SGMP) Протокол управления простым роутером. Разработка была начата группой сетевых инженеров для решения проблем, связанных с управлением быстрорастущей Internet; результатом их усилий стал протокол, предназначенный для управления роутерами Internet. SGMP был реализован во многих региональных ветвях Internet. CMIP over TCP (CMOT) CMIP над ТСР. Пропагандирует сетевое управление, базирующееся на OSI, в частности, применение Common Management Information Protocol (CMIP) (Протокол информации общего управления) для облегчения управления об'единенных сетей, базирующихся на ТСР.

Достоинства и недостатки этих трех методов (HEMS, SGMP и CMOT) часто и горячо обсуждались в течение второй половины 1987 г. В начале 1988 г. был образован комитет Internet Activities Board - IAB (IAB - это группа, ответственная за техническую разработку протоколов Internet) для разрешения дебатов по поводу протокола сетевого управления. В конечном итоге комитет IAB пришел к соглашению, что улучшенная версия SGMP, которая должна была называться SNMP, должна стать временным решением; для долгосрочного применения должна быть проанализирована одна из технологий, базирующихся на OSI (либо СМОТ, либо сам СMIP). Для обеспечения легкого пути наращивания была разработана общая структура сетевого управления (которая теперь называется стандартной Структурой Управления Сети - Network Management Framework).

Сегодня SNMP является самым популярным протоколом управления различными коммерческими, университетскими и исследовательскими об'единенными сетями. Деятельность по стандартизации, связанная с SNMP, продолжается по мере того, как поставщики разрабатывают и выпускают современные прикладные программы управления, базирующиеся на SNMP. SNMP относительно простой протокол, однако набор его характеристик является достаточно мощным для решения трудных проблем, возникающих при управлении гетерогенных сетей.

Библиографическая справка

IBM была одной из первых компаний, которые признали важность полной интегрированной стратегии управления сетями. В 1986 г. IBM предложила Open Network Management (ONA)(Управление открытыми сетями) - структуру, описывающую обобщенную архитектуру управления сетями. NetView, самое первое изделие сетевого управления для универсальной вычислительной машины IBM, фактически является компонентом ONA. NetView обеспечивает связный набор услуг централизованного управления сетями, который дает возможность пользователям контролировать, управлять и перестраивать конфигурацию своих сетей SNA (Systems Network Architecture - Aрхитектура Системной Сети).

За время, прошедшее с момента появления ONA и NetView, IBM постоянно совершенствовала, расширяла и и вносила другие изменения в технологическую базу управления сетями. В настоящее время сетевое управление IBM является всеоб'емлющим и чрезвычайно сложным. В последующих разделах дается описание наиболее важных основ некоторых из компонентов сетевого управления IBM.

Библиографическая справка

Начало 1980гг. ознаменовалось резким ростом в области применения сетей. Как только компании поняли, что сетевая технология обеспечивает им сокращение расходов и повышение производительности, они начали устанавливать новые и расширять уже существующие сети почти с такой же скоростью, с какой появлялись новые технологии сетей и изделия для них. К середине 1980гг. стали очевидными проблемы, число которых все более увеличивалось, связанные с этим ростом, особенно у тех компаний, которые применили много разных (и несовместимых) технологий сети.

Основными проблемами, связанными с увеличением сетей, являются каждодневное управление работой сети и стратегическое планирование роста сети. Характерным является то, что каждая новая технология сети требует свою собственную группу экспертов для ее работы и поддержки. В начале 1980гг. стратегическое планирование роста этих сетей превратилось в какой-то кошмар. Одни только требования к числу персонала для управления крупными гетерогенными сетями привели многие организации на грань кризиса. Насущной необходимостью стало автоматизированное управление сетями (включая то, что обычно называется "планированием возможностей сети"), интегрированное по всем различным окружениям.

В настоящей главе описываются технические характеристики, общие для большинства архитектур и протоколов управления сетями. В ней также представлены 5 функциональных областей управления , определенных Международной Оврганизацией по Стандартизации (ISO).

Библиографическая справка

Сеть Token Ring первоначально была разработана компанией IBM в 1970 гг. Она попрежнему является основной технологией IBM для локальных сетей (LAN) , уступая по популярности среди технологий LAN только Ethernet/IEEE 802.3. Спецификация IEEE 802.5 почти идентична и полностью совместима с сетью Token Ring IBM. Спецификация IEEE 802.5 была фактически создана по образцу Token Ring IBM, и она продолжает отслеживать ее разработку. Термин "Token Ring" oбычно применяется как при ссылке на сеть Token Ring IBM, так и на сеть IEEE 802.5.

Библиографическая справка

Стандарт на "Волоконно-оптический интерфейс по распределенным данным" (FDDI) был выпущен ANSI X3Т9.5 (комитет по разработке стандартов) в середине 1980 гг. В этот период быстродействующие АРМ проектировщика уже начинали требовать максимального напряжения возможностей существующих локальных сетей (LAN) (в oсновном Ethernet и Token Ring). Возникла необходимость в новой LAN, которая могла бы легко поддерживать эти АРМ и их новые прикладные распределенные системы. Одновременно все большее значение уделяется проблеме надежности сети, т.к. администраторы систем начали переносить критические по назначению прикладные задачи из больших компьютеров в сети. FDDI была создана для того, чтобы удовлетворить эти потребности.

После завершения работы над FDDI, ANSI представила его на рассмотрение в ISO. ISO разработала международный вариант FDDI, который полностью совместим с вариантом стандарта, разработанным ANSI.

Хотя реализации FDDI сегодня не столь распространены, как Ethernet или Token Ring, FDDI приобрела значительное число своих последователей, которое увеличивается по мере уменьшения стоимости интерфейса FDDI. FDDI часто используется как основа технологий, а также как средство для соединения быстродействующих компьютеров, находящихся в локальной области.

Библиографическая справка

Система сети UltraNet, или просто UltraNet, состоит из семейства высокоскоростных программ для об'единенных сетей и аппаратных изделий, способных обеспечить совокупную пропускную способность в один гигабайт в секунду (Gb/сек). UltraNet производится и реализуется на рынке компанией Ultra Network Technologies. UltraNet oбычно используется для соединения высокоскоростных компьютерных систем, таких как суперкомпьютеры, минисуперкомпьютеры, универсальные вычислительные машины, устройства обслуживания и АРМ. UltraNet может быть сама соединена с другой сетью (например, Ethernet и Token Ring) через роутеры, которые выполняют функции межсетевого интерфейса.

Библиографическая справка

Бесспорной тенденцией развития сетей является увеличение скорости связи. В последнее время с появлением интерфейса Fiber Distributed Data Interface (FDDI) (Волоконно-оптический интерфейс по распределенным данным) локальные сети переместились в диапазон скоростей до 100 Mb/сек. Прикладные программы для локальных сетей, стимулирующие это увеличение скоростей, включают передачу изображений, видеосигналов и современные прикладные задачи передачи распределенной информации (клиент-устройство обслуживания). Более быстродействующие компьютерные платформы будут продолжать стимулировать увеличение скоростей в окружениях локальных сетей по мере того, как они будут делать возможными новые высокоскоростные прикладные задачи.

Уже разработаны линии глобальных сетей (WAN) с более высокой пропускной способностью, чтобы соответствовать постоянно растущим скоростям LAN и сделать возможным увеличение протяженности канала универсальной вычислительной машины через глобальные сети. Технологии WAN, такие как Frame Relay(Реле блока данных), Switched Multimegabit Data Service (SMDS) (Обслуживание переключаемых мультимегабитовых информационных каналов), Synchronous Optical Network (Sonet) (Синхронная оптическая сеть) и Broadband Integrated Services Digital Network (Broadband ISDN, или просто BISDN) (Широкополосная цифровая сеть с интегрированными услугами), использовали преимущества новых цифровых и волоконно-оптических технологий для того, чтобы обеспечить WAN иную роль, чем роль узкого бутылочного горлышка в сквозной передаче через большие географические пространства. Дополнительная информация по Frame Relay и SMDS приведена соответственно в Главе 14 "Frame Relay" и Главе 15 "SMDS".

С достижением более высоких скоростей в окружениях как локальных, так и глобальных сетей, насущной необходимостью стал интерфейс data terminal equipment (DTE)/data circuit-terminating equipment (DCE) (Интерфейс "терминальное оборудование/оборудование завершения работы информационной цепи"), который мог бы соединить эти два различных мира и не стать при этом узким бутылочным горлышком. Стандарты классических интерфейсов DTE/DCE, таких как RS-232 и V.35, не способны обеспечить скорости Т3 или аналогичные им скорости. К концу 1980 гг. стало очевидно, что необходим новый протокол DTE/DCE.

High-Speed Serial Interface (HSSI)(Высокоскоростной последовательный интерфейс) является интерфейсом DTE/DCE, разработанным компаниями Cisco Systems и T3Plus Networking, чтобы удовлетворить перечисленные выше потребности. Спецификация HSSI доступна для любой организации, которая хочет реализовать HSSI. Пока что распределено свыше 150 копий этой спецификации, и десятки компаний либо уже реализовали одно из технических решений HSSI, либо находятся в стадии реализации. Менее чем за 3 года HSSI стала настоящим промышленным стандартом.

В настоящее время HSSI находится в стадии процесса официальной стандартизации в комитете Ассоциации электронной промышленности (EIA/TIATR30.2) Американскогo национальногo институтa стандартизации (ANSI). Недавно он был передан в организации "Международный Консультативный Комитет по Телеграфии и Телефонии" (CCITT) и "Международная Организация по Стандартизации" (ISO); ожидается, что он будет стандартизирован обеими организациями.

Биографическая справка

Серийное изготовление мостов началось в начале 1980гг. В то время, когда они появились, мосты о'единяли гомогенные сети, делая возможным прохождение пакетов между ними. В последнее время об'единение различных сетей с помощью мостов также было определено и стандартизировано.

На первый план выдвинулись несколько видов об'единений с помощью мостов. В окружениях Ethernet в основном встречается "transparent bridging" (прозрачное соединение). В окружениях Token Ring в первую очередь используется "Source-route bridging"(соединение маршрут- источник). "Translational bridging" (трансляционное соединение) обеспечивает трансляцию между форматами и принципами передачи различных типов сред (обычно Ethernet и Token Ring). "Source-route transparent bridging" (прозрачное соединение маршрут-источник) об'единяет алгоритмы прозрачного соединения и соединения маршрут- источник, что позволяет передавать сообщения в смешанных окружениях Ethernet/Token Ring.

Уменьшающиеся цены на роутеры и введение во многие из них возможности соединять по мостовой схеме, сделанное в последнее время, значительно сократило долю рынка чистых мостов. Те мосты, которые уцелели, обладают такими характеристиками, как сложные схемы фильтрации, псевдоинтеллектуальный выбор маршрута и высокая производительность. В то время как в конце 1980гг шли бурные дебаты о преимуществах соединения с помощью мостов в сравнении с роутерами, в настоящее время большинство пришло к выводу, что часто оба устройства необходимы в любой полной схеме об'единения сетей.

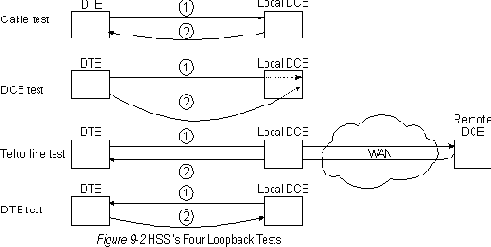

"Четыре теста петлевого контроля

Рисунок 9-2 "четыре теста петлевого контроля HSSI". Первый тест обеспечивает контроль кабеля локальной сети, т.к. сигнал закольцовывается, как только он доходит до порта DTE. Сигнал второго теста доходит до линейного порта локального DСE. Сигнал трeтьего теста доходит до линейного порта отдаленной DCE. И наконец, четвертый тест представляет собой инициируемую DCE проверку устройством DTE порта DCE.

HSSI предполагает, что DCE и DТЕ обладают одинаковым интеллектом. Протокол управления упрощен, т.к. требуется всего два управляющих сигнала (DTE available - "DTE доступен" и DCE available - "DCE доступен"). Оба сигнала должны быть утверждены до того, как информационная цепь станет действующей. Ожидается, что DTE и DCE будут в состоянии управлять теми сетями, которые находятся за их интерфейсами. Уменьшение числа управляющих сигналов улучшает надежность цепи за счет уменьшения числа цепей, которые могут отказать.

CISCO Internetworking Technology Overview Содержание

Часть I. Основы построения объединенных сетей.

Глава 1. Введение в объединенные сети.
Введение, Эталонная модель OSI, Иерархическая связь, Форматы информации, Проблемы совместимости, Уровни OSI, Важнейшие термины и концепции, Адресация, Блоки данных (фрэймы), пакеты и сообщения, Основные организации. Глава 2. Основы маршрутизации.
Компоненты маршрутизации, Определение маршрута, Коммутация, Алгоритмы маршрутизации, Цели разработки алгоритмов маршрутизации, Типы алгоритмов, Показатели алгоритмов (метрики), Сопоставление терминов "Routed Protocol" и "Routing Protocol". Глава 3. Основы объединения сетей с помощью мостов.
Сравнение устройств для объединения сетей, Основы технологии объединения сетей, Типы мостов Глава 4. Основы управления сетями.
Архитектура управления сети, Модель управления сети ISO, Управление эффективностью, Управление конфигурацией, Управление учетом использования ресурсов, Управление неисправностями, Управление защитой данных

Часть II. Технология доступа к среде.

Глава 5. Ethernet и IEEE 802.3.
Сравнение Ethernet и IEEE 802.3, Физические соединения, Форматы блока данных Глава 6. Token Ring и IEEE 802.5.
Сравнение Token Ring и IEEE 802.5, Передача маркера, Физические соединения, Система приоритетов, Механизмы управления неисправостями, Формат блока данных Глава 7. FDDI
Основы технологии, Технические условия FDDI, Физические соединения, Типы трафика, Особенности отказоустойчивости, Формат блока данных Глава 8. UltraNet
Основы технологии, Компоненты UltraNet, Концентратор (hub) UltraNet, Программное обеспечение главной вычислительной машины UltraNet, Управляющий сети UltraNet, Сетевые процессоры, Адаптеры каналов связи Глава 9. HSSI
Основы технологии Глава 10. PPP
Компоненты PPP, Основные принципы работы, Требования, определяемые физическим уровнем, Канальный уровень PPP, Протокол управления канала связи PPP (LCP) Глава 11. ISDN
Компоненты ISDN, Усдуги ISDN, Уровень 1, Уровень 2, Уровень 3

Часть III.

Глава 12. SDLC и его производные.
Основы технологии, Форматы блока данных, Производные протоколы, HDLC, LAPB, IEEE802.2 Глава 13. X25.
Основы технологии, Формат блока данных, Уровень 3, Уровень 2, Уровень 1 Глава 14. Frame Relay.
Основы технологии, Дополнения LMI, Форматы блока данных, Формат сообщений LMI, Глобальная адресация, Групповая адресация (multicusting), Реализация сети Глава 15. SMDS.
Основы технологии, Адресация, Классы доступа, Протокол интерфейса SMDS (SIP), Конфигурация CPE, Уровни SIP, Реализация сети

Часть IV.

Глава 16. Apple Talk
Основы технологии, Доступ к среде, Сетевой уровень, Назначения адреса протокола, Сетевые объекты, Протокол доставки дейтаграмм (DDP), Протокол поддепжки маршрутной таблицы (RTMP), Транспортный уровень, Протокол транзакций AppleTalk (ATP), Протокол потока данных AppleTalk (ADSP), Протоколы высших уровней Глава 17. DECnet
Архитектура цифровой сети (DNA), Доступ к среде, Сетевой уровень, Формат длока данных маршрутизации DECnet Phase IV, Адресация, Уровни маршрутизации, Транспортный уровень, Протоколы высших уровней Глава 18. Протоколы Internet.
Сетевой уровень, Адресация, Маршрутизация Internet, ICMP, Транспортный уровень, Протокол управления передачей (TCP), Протокол дейтаграмм пользователя (UDP), Протоколы высших уровней Глава 19. Протоколы NetWare.
Основы технологии, Доступ к среде, Сетевой уровень, Транспортный уровень, Протоколы высших уровней Глава 20. Протоколы OSI.
Основы технологии, Доступ к среде, Сетевой уровень, Услуги без установления соединения, Услуги с установлением соединения, Адресация, Транспортный уровень, Протоколы высших уровней, Сеансовый уровень, Представительный уровень, Прикладной уровень Глава 21. Banyan VINES.
Основы технологии, Доступ к среде, Сетевой уровень, Протокол межсетевого обмена VINES (VIP), Протокол корректировки маршрутизации (RTR), Протокол разрешения адреса (ARP), Протокол управления объединеной сетью (ICP), Транспортный уровень, Протоколы высших уровней Глава 22. XNS.
Основы технологии, Доступ к среде, Сетевой уровень, Транспортный уровень, Протоколы высших уровней

Часть V. Протоколы Маршрутизации.

Глава 23. RIP.
Формат таблицы маршрутизации, Формат пакета (Реализация IP), Характеристики стабильности, Ограничение числа пересылок, Временные удерживания изменений, Расщепленные горизонты, Корректировки отмены маршрута Глава 24. IGRP.
Технология, Формат пакета, Характеристики стабильности, Временные удерживания изменений, Расщепленные горизонты, Корректировки отмены маршрута, Таймеры Глава 25. OSPF.
Основы технологии, Иерархия маршрутизации, Алгоритм OSPF, Формат пакета, Дополнительные характеристики OSPF Глава 26. EGP.
Основы технологии, Формат пакета, Типы сообщений, Приобретение соседа, Досягаемость соседа, Опрос, Корректиравка маршрутизации, Сообщения о неисправностях Глава 27. BGP.
Основы технологии, Формат пакета, Сообщения, Открывающее сообщение, Сообщения о корректировках, Сообщения keepalive, Уведомления Глава 28. Маршрутизация OSI.
Терминология, ES-IS, IS-IS, Иерархия маршрутизации, Сообщение между ES, Показатели (метрики), Формат пакета, Интегрированный IS-IS, Протокол междоменной маршрутизации (IDRP)

Часть VI. Технология мостов.

Глава 29. Прозрачное объединение сетей с помощью мостов.
Основы технологии, Петли в сетях, объединенных с помощью мостов, Алгоритм связующего дерева (Spanning-Tree Algoritm) (STA), Формат блока данных (фрэйма) Глава 30. Объединение сетей с помощью мостов "Источник-Маршрут".
Алгоритм SRB, Формат блока данных (фрэйма) Глава 31. Объединение смешанных носителей с помощью мостов.
Основы технологии, Трудности трансляции, Трансляционное объединение с помощью мостов (TLB), Прозрачное объединение с помощью мостов "Источник-Маршрут" (SRT)

Часть VII. Управление Сетью.

Глава 32. SNMP.
Основы технологии, Модель управления, Типы команд, Различия в представлениии информации, Базы данных управления, Операции, Формат сообщений Глава 33. Управление сетями IBM.
Функциональные области управления, Управление конфигурацией, Управление производительностью и учетом сетевых ресурсов, Управление проблемами, Управление операциями, Управление изменениями, Основные архитектуры и платформы управления, Структура управления открытой сети (ONA), System View, NetView, Управляющий сети LAN, SNMP

Дополнения LMI

Помимо базовых функций передачи данных протокола Frame Relay, спецификация консорциума Frame Relay включает дополнения LMI, которые делают задачу поддержания крупных межсетей более легкой. Некоторые из дополнений LMI называют "общими"; считается, что они могут быть реализованы всеми, кто взял на вооружение эту спецификацию. Другие функции LMI называют "факультативными". Ниже приводится следующая краткая сводка о дополнениях LMI:

Сообщения о состоянии виртуальных цепей (общее дополнение). Обеспечивает связь и синхронизацию между сетью и устройством пользователя, периодически сообщая о существовании новых PVC и ликвидации уже существующих PVC, и в большинстве случаев обеспечивая информацию о целостности PVC. Сообщения о состоянии виртуальных цепей предотвращают отправку информации в"черные дыры", т.е. через PVC, которые больше не существуют. Многопунктовая адресация (факультативное). Позволяет отправителю передавать один блок данных, но доставлять его через сеть нескольким получателям. Таким образом, многопунктовая адресация обеспечивает эффективную транспортировку сообщений протокола маршрутизации и процедур резолюции адреса, которые обычно должны быть отосланы одновременно во многие пункты назначения. Глобальная адресация (факультативное). Наделяет идентификаторы связи глобальным, а не локальным значением, позволяя их использование для идентификации определенного интерфейса с сетью Frame Relay. Глобальная адресация делает сеть Frame Relay похожей на LAN в терминах адресации; следовательно, протоколы резолюции адреса действуют в Frame Relay точно также, как они работают в LAN. Простое управление потоком данных (факультативное). Обеспечивает механизм управления потоком XON/XOFF, который применим ко всему интерфейсу Frame Relay. Он предназначен для тех устройств, высшие уровни которых не могут использовать биты уведомления о перегрузке и которые нуждаются в определенном уровне управления потоком данных.

Дополнительные характеристики OSPF

В числе дополнительных характеристик OSRF - равные затраты, многотрактовая маршрутизация (multipath routing) и маршрутизация, базирующаяся на запросах типа услуг высшего уровня (type of service - TOS). Базирующаяся на TOS маршрутизация поддерживает те протоколы высшего уровня, которые могут назначать конкретные типы услуг. Например, какая-нибудь прикладная программа может включить требование о том, что определенная информация является срочной. Если OSPF имеет в своем распоряжении каналы с высоким приоритетом, то они могут быть использованы для транспортировки срочных дейтаграмм.

OSPF обеспечивает один или более показателей. Если используется только один показатель, то он считается произвольным, и TOS не обеспечивается. Если используется более одного показателя, то TOS обеспечивается факультативно путем использования отдельного показателя (и следовательно, отдельной маршрутной таблицы) для каждой из 8 комбинаций, образованной тремя битами IP TOS: битом задержки (delay), производительности (throughput) и надежности (reliability). Например, если биты IP TOS задают небольшую задержку, низкую производительность и высокую надежность, то OSPF вычисляет маршруты во все пункты назначения, базируясь на этом обозначении TOS.

Маски подсети IP включаются в каждый об'явленный пункт назначения, что позволяет использовать маски подсети переменной длины (variable-length subnet masks). С помощью масок подсети переменной длины сеть IP может быть разбита на несколько подсетей разной величины. Это обеспечивает администраторам сетей дополнительную гибкость при выборе конфигурации сети.

Доступ к среде

Apple разработала AppleTalk таким образом, чтобы он был независимым от канального уровня. Другими словами, теоретически он может работать в дополнение к любой реализации канального уровня. Apple обеспечивает различные реализации канального уровня, включая Ethernet, Token Ring, FDDI и LocalTalk. Apple ссылается на AppleTalk, работающий в Ethernet, как нa EtherTalk, в Тоkеn Ring-кaк на TokenTalk и в FDDI-как на FDDITalk. Информация о технических характеристиках Ethernet, TokenRing и FDDI приведена соответственно в главе 5 "Ethernet/IEEE 802.3", главе 6 "Token Ring/IEEE 802.5" и главе 7 "FDDI".

LocalTalk - это запатентованная компанией Apple система доступа к носителю. Он базируется на конкуренции на получение доступа, топологии об'единения с помощью шины и передаче сигналов базовой полосы (baseband signaling) и работает на носителе, представляющим собой экранированную витую пару, со скоростью 230.4 Kb/сек. Физическим интерфейсом является RS-422; это сбалансированный интерфейс для передачи электрических сигналов, поддерживаемый интерфейсом RS-449. Сегменты LocalTalk могут переноситься на расстояния до 300 метров и обеспечивать до 32 узлов.

Доступ к среде

Как видно из Рисунок 17-1, DNA поддерживает различные реализации физического и канального уровней. Среди них такие известные стандарты, как Ethernet, Token Ring, Fiber Distributed Data Interface (FDDI), IEEE 802..2 и Х.25. Подробная информация об этих протоколах дается в Главе 5 "Ethernet/IEEE 802.3", Главе 6 "Token Ring/IEEE 802.5", Главе 7 "FDDI", Главе 12 "SDLC и его производные" и Главе 13 "X.25". DNA также предлагает протокол канального уровня для традиционного двухточечного соединения, который называется Digital Data Communications Message Protocol (DDCMP) (Протокол сообщений цифровой связи) и шину с пропускной способностью 70 Mb/sek , используемую для группы абонентов VAX, которая называется Computer-room Interconnect bus (CI bus) (шина межсоединений машинного зала).

Доступ к среде

NetWare работает с Ethenet/IEEE 802.3, Token Ring/IEEE 802.5, Fiber Distributed Data Interface (FDDI) и ARCnet. Информация о Ethernet/IEEE 802.3 дается в Главе 5 "Ethernet/IEEE 802.3", о Token Ring/IEEE 802.5 - в Главе 6 "Token Ring/IEEE 802.5", o FDDI - в Главе 7 "FDDI". NetWare также работает в синхронных каналах глобальных сетей, использующих Point-to-Point Protocol(PPP) (Протокол непосредственных соединений). РРР подробно рассматривается в Главе 10 "РРР".

ARСnet представляет собой систему простой сети, которая поддерживает все три основных носителя (скрученную пару, коаксиальный кабель и волоконно-оптический кабель) и две топологии (шина и звезда). Она была разработана корпорацией Datapoint Corporation и выпущена в 1977. Хотя ARCnet не приобрела такую популярность, какой пользуются Ethernet и Token Ring, ее гибкость и низкая стоимость завоевали много верных сторонников.

Доступ к среде

Также, как и некоторые другие современные 7-уровневые комплекты протоколов, комплект OSI включает в себя многие популярные сегодня протоколы доступа к носителю. Это позволяет другим комплектам протоколов существовать наряду с OSI в одном и том же носителе. В OSI входят IEEE 802.2, IEEE 802.3, IEEE 802.5, FDDI, X.21, V.35, X.25 и другие. Большинство из этих протоколов доступа к носителю OSI уже рассматривались в данной книге.

Доступ к среде

Два низших уровня комплекта протоколов VINES реализованы с помощью различных общеизвестных механизмов доступа к носителю, включая Управление информационным каналом высшего уровня (HDLC) (смотри Главу 12 "SDLC и его производные"), Х.25 (смотри Главу 13 "Х.25"), Ethernet (смотри Главу 5 "Ethernet/IEEE 802.3") и Тоken Ring (смотри Главу 6 "Token Ring/IEEE 802.5").

Доступ к среде

Несмотря на то, что в документации XNS упоминаются X.25, Ethernet и HDLC, XNS не дает четкого определения того, что она называет протоколом уровня 0. Также, как и многие другие комплекты протоколов, XNS оставляет вопрос о протоколе доступа к носителю открытым, косвенным образом позволяя любому такому протоколу выполнять главную роль в транспортировке пакетов XNS через физический носитель.

ES-IS

ES-IS в большей мере является протоколом обнаружения, чем протоколом маршрутизации. Через ES-IS системы ES и IS узнают друг о друге. Этот процесс известен как конфигурация (configuration). Т.к. конфигурация должна иметь место прежде, чем может начаться маршрутизация между ES, протокол ES-IS рассматривается в первую очередь.

ES-IS различает три разных типа подсетей:

Point-to-point subnetworks Двухточечные подсети. Обеспечивают непосредственное соединение между двумя системами. Большинство последовательных каналов глобальной сети являются двухточечными сетями. Broadcast subnetworks Широковещательные подсети. Направляют отдельное физическое сообщение во все узлы данной подсети. Примерами широковещательных подсетей являются Ethernet и IEEE 802.3 (смотри Главу 5 "Ethernet/IEEE 802.3"). General-topology subnetworks Подсети с общей топологией. Поддерживают произвольное число систем. Однако в отличие от широковещательных подсетей, величина затрат на передачу по какому-нибудь маршруту n непосредственно связана с размерами данной подсети в подсети с общей топологией. Примером подсети с общей топологией является Х.25 (смотри Главу 13 "Х.25").

Информация конфигурации передается через определенные интервалы времени с помощью сообщений двух типов. Приветственные сообщения ES (Es hello messages - ESHs) генерируются ES и отправляются в каждую IS данной подсети. Приветственные сообщения IS (IS hello messages - ISH) генерируются IS и отправляются всем ES данной подсети. Эти приветственные сообщения в основном предназначены для переноса адресов подсетей и адресов сетевого уровня тех систем, которые генерируют их.

При возможности ES-IS пытается отправить информацию конфигурации одновременно в несколько систем. В широковещательных подсетях приветственные сообщения ES-IS отправляются во все IS с помощью специальной многопунктовой адресации. IS отправляют приветственные сообщения по специальному адресу многопунктовой адресации, определенного для всех конечных систем. При работе в подсети с общей топологией ES-IS обычно не передает информацию конфигурации из-за больших затрат на передачи многопунктовой адресации.

ES-IS переносит как адреса сетевого уровня, так и адреса подсетей. Адреса сетевого уровня OSI идентифицируют либо точку доступа к услугам сети (NSAP), которая представляет собой интерфейс между Уровнями 3 и 4, либо титул об'екта сети (NET), который является об'ектом сетевого уровня в OSI IS. Адреса подсетей OSI (иногда называемые адресами точки подключения подсети - subnetwork point of attachment - SNPA) являются точками, в которых ES или IS физически подключена к какой-нибудь подсети. Адрес SNPA уникальным образом идентифицирует каждую систему, подключенную к данной подсети. В сети Ethernet, например, SNPA является 48-битовым адресом управления доступом к носителю (МАС). Часть информации конфигурации, которую передает ES-IS, представляет собой отображение соответствия между NSAP и SNPA или между NET и SNPA.

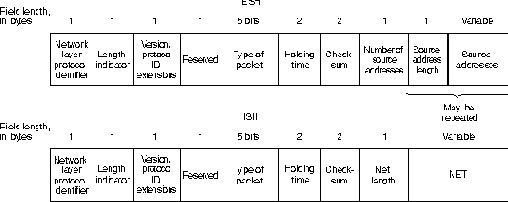

На Рисунок 28-2 представлены форматы пакетов ESH и ISH.

Физические соединения

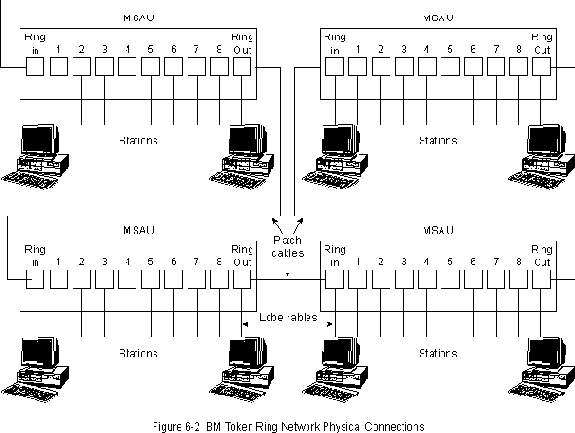

Станции сети IBM Token Ring напрямую подключаются к MSAU, которые могут быть об'единены с помощью кабелей, образуя одну большую кольцевую сеть (смотри Рисунок 6-2). Кабели- перемычки соединяют MSAU со смежными MSAU. Кабели-лепестки подключают MSAU к станциям. В составе МSAU имеются шунтирующие реле для исключения станций из кольца.

Физические соединения

FDDI устанавливает применение двойных кольцевых сетей. Трафик по этим кольцам движется в противоположных направлениях. В физическом выражении кольцо состоит из двух или более двухточечных соединений между смежными станциями. Одно из двух колец FDDI называется первичным кольцом, другое-вторичным кольцом. Первичное кольцо используется для передачи данных, в то время как вторичное кольцо обычно является дублирующим.

"Станции Класса В" или "станции, подключаемые к одному кольцу" (SAS) подсоединены к одной кольцевой сети; "станции класса А" или "станции, подключаемые к двум кольцам" (DAS) подсоединены к обеим кольцевым сетям. SAS подключены к первичному кольцу через "концентратор", который обеспечивает связи для множества SAS. Koнцентратор отвечает за то, чтобы отказ или отключение питания в любой из SAS не прерывали кольцо. Это особенно необходимо, когда к кольцу подключен РС или аналогичные устройства, у которых питание часто включается и выключается.

На Рисунок 7-2 "Узлы FDDI: DAS, SAS и концентратор" представлена типичная конфигурация FDDI, включающая как DAS, так и SAS.

Каждая DAS FDDI имеет два порта, обозначенных А и В. Эти порты подключают станцию к двойному кольцу FDDI. Следовательно, как это показано
