РАДИОПРИЕМНИКИ, РАДИОЛЫ,
ТЮНЕРЫ И РАДИОКОМПЛЕКСЫ ВЫСШЕГО КЛАССА
8.1. Переносные радиоприемники высшего класса
Существует четыре модели переносных радиоприемников выс­шего класса: «Ленинград-002», «Ленинград-006-стерео», «Ленинград-010-стерео» и «Салют-001». Отличительной особенностью схем этих радиоприемников от всех ранее рассмотренных схем перенос­ных радиоприемников является:
использование двух независимых высокочастотных блоков для настройки в диапазонах ДВ, СВ и обзорном KB (один блок) и в растянутых диапазонах KB (другой блок);
использование в блоке растянутых диапазонов KB двойного преобразования частоты с целью повышения максимальной чувст­вительности и селективности по зеркальному каналу; величина первой промежуточной частоты принята равной 1,84 МГц (по ГОСТ 5651 — 76), а второй — 465 кГц;
осуществление регулировки ширины полосы пропускания в тракте ПЧ AM сигналов путем переключения пьезокерамических фильтров с узкой и широкой полосой пропускания.
Радиоприемники «Ленинград-006-стерео» и «Ленинград-010-сте-рео» обеспечивают прием стереофонических передач в диапазоне УКВ. Радиоприемник «Ленинград-006-стерео» воспроизводит стере­офонические передачи через подключаемые стереотелефоны, а радио­приемник «Ленинград-010-стерео» имеет и стереофонический тракт УНЧ.
По построению схем и используемой элементной базе радио­приемники «Ленинград-002» и «Ленинград-006-стерео» идентичны (за исключением наличия блока стереодекодера во второй модели), а построение схем радиоприемников «Ленинград-010-стерео» и «Салют-001» отличается от первых. Они выполнены с использова­нием полевых транзисторов и интегральных микросхем и имеют раздельные тракты сигналов AM и ЧМ. В некоторых блоках радио­приемника «Салют-001» используются интегральные микросхемы и транзисторы производства ГДР.
Блоки УКВ. В радиоприемниках «Ленинград-002» и «Ленин-град-006-стерео» используется унифицированный блок УКВ-1-1, рассмотренный в § 7.1 (см. рис. 7.2), а в радиоприемнике «Салют-001» — блок УКВ-1-02, рассмотренный в § 7.2 (см.
рис. 7.19).
Схема блока УКВ радиоприемника «Ленинград-010-стерео» от­ личается от всех ранее рассмотренных (рис. 8.1). Усилитель высо­кой частоты блока УКВ выполнен на полевом транзисторе V15 по схеме с заземленной промежуточной точкой входного контура. Эта схема представляет собой компромиссное решение между схе­мой с общим истоком и схемой с общим затвором. Известно, что схема с общим истоком позволяет получить большой коэффициент усиления по мощности и малый коэффициент шума, а схема с об­щим затвором — меньший коэффициент усиления, но высокую стабильность. В схеме с заземленной промежуточной точкой нуле­вая точка по переменному току лежит между потенциалом истока и затвора. Схема имеет мостовую конфигурацию и позволяет при помощи конденсатора С7Лнейтрализовать действие проходной ем­кости транзистора V15.
Входной контур блока УКВ состоит из катушки индуктивности L1, конденсаторов С2, СЗ, С4 и перестраивается изменением ем­кости варикапа VI.
В стоковой цепи транзистора V15 включен двухконтурный по­лосовой фильтр L2 С8 С10 СП и L3 С13 С15 С16, перестраивае­мый изменением емкостей варикапов V2 и V3 соответственно в пер­вом и втором контурах. Связь между контурами полосового фильт­ра индуктивная.
Усиление каскада УВЧ регулируется сигналом АРУ, подавае­мым с тракта УПЧ в цепь затвора транзистора V15 через резистор R3 и делитель напряжения, выполненный на резисторах R2, R4 и R5.

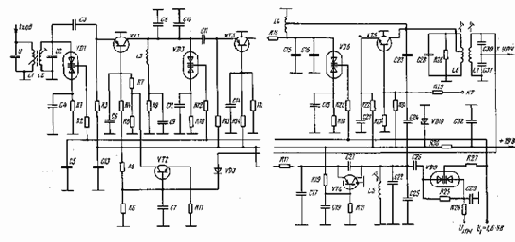

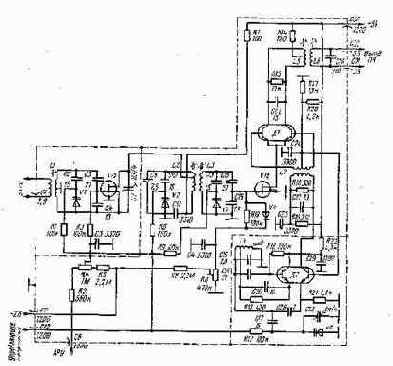

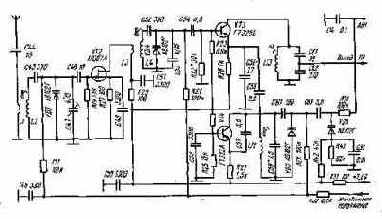

Рис. 8.1. Схема блока УКВ радиоприемника «Ленинград-010-стерео»

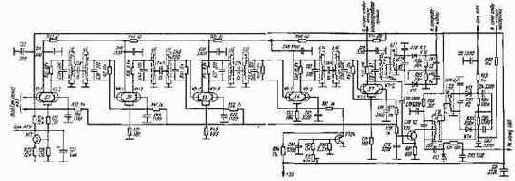

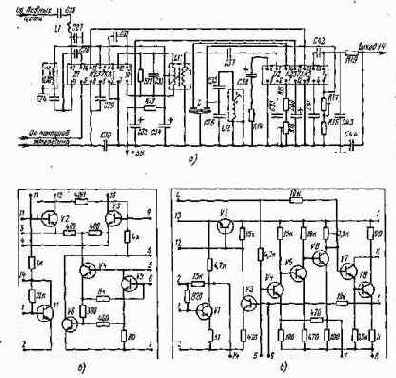

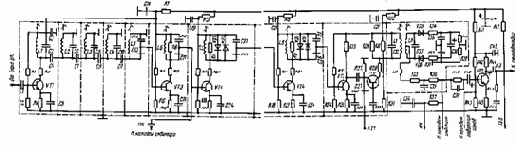

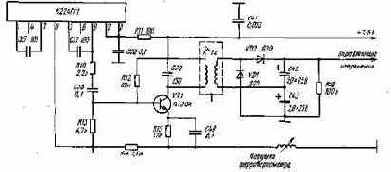

Рис. 8.2. Схема тракта УПЧ ЧМ сигналов радиоприемника «Ленинград-010-стерео»
Сигнал со второго контура полосового фильтра УВЧ (с делите­ля С15 С16) подается на затвор полевого транзистора V16, вклю­ченного по схеме с общим истоком и выполняющего совместно с интегральной микросхемой D1 функцию смесителя. Смеситель ра­ботает по балансной схеме и работает в ключевом режиме. При­нимаемый сигнал вводится синфазно в цепь эмиттеров транзисто­ров микросхемы D1 через каскад на полевом транзисторе V16.


Напряжение гетеродина поступает на базы транзисторов микро­схемы D1 через катушку связи L7 буферного каскада, выполнен­ного на правом транзисторе микросхемы D2. Конденсатор С24 заземляет среднюю точку катушки связи по переменному току. Гетеродин выполнен по схеме индуктивной трехточки на левом транзисторе микросхемы D2. Контур гетеродина состоит из катуш­ки индуктивности L4, конденсаторов С17, С18, С23 и перестраива­ется изменением емкости варикапа V5.
Нагрузкой смесителя является полосовой фильтр L5 С22, L6 С28 с индуктивной связью между контурами.
Управляющее напряжение на варикапы для перестройки конту­ров входного, УВЧ и гетеродинного подается через резисторы R1, R6, R9, R12. Рабочие токи полевых транзисторов V15 и V16 уста­навливаются с помощью подстроечных резисторов R4 и R11 соот­ветственно.
Для уменьшения излучения на частотах гармоник гетеродина блок УКВ заключен в металлический экран, а подача сигналов и питающих напряжений осуществляется через проходные конден­саторы C1, C6, С9, C12, C30, C31, C32.
Тракт промежуточной частоты ЧМ сигналов в переносных ра­диоприемниках высшего класса выполняется либо совмещенным («Ленинград-002», «Ленинград-006-стерео»), либо раздельным («Ленинград-010-стерео», «Салют-001»).
Схема раздельного тракта УПЧ сигналов ЧМ, выполненная на пяти интегральных микросхемах К159НТ1Д, приведена на рис. 8.2. Транзисторы микросхем соединены по каскодной схеме общий кол­лектор — обпдая база. Схема содержит пять каскадов усилителей-ограничителей, нагрузками которых являются двухконтурные полосовые фильтры с внешнеемкостной связью между контурами, обеспечивающими требуемую селективность по соседнему каналу.
Демодуляция сигналов ЧМ осуществляется в отличие от ранее рассмотренных схем емкостным дискриминатором с фазовым детек­тированием, включенным на выходе последнего каскада УПЧ. Кон­туры дискриминатора состоят из катушек индуктивности L16 и L17 и конденсаторов С67, С76, С77. Амплитудные детекторы дискриминатора выполнены на диодах V10 и VII. Нагрузкой детекторов является RС-фильтр нижних частот R84 R85 С81 С82.


Для формирования управляющего напряжения АПЧ служит емкостной дискриминатор с фазовым детектированием на конту­рах L18 С79 и L20 С90 С91.
Напряжение для системы бесшумной настройки формируется параллельным амплитудным детектором, выполненным на диоде V12, резисторе R91 и конденсаторах С83 и С85.
Сигнал промежуточной частоты для формирования напряже­ний АПЧ и управления системой бесшумной настройки снимается с коллектора транзистора V7-1 микросхемы D7 (с резистора R70) и подается на однокаскадный усилитель ПЧ, выполненный по схеме с общей базой на транзисторе V25, нагрузкой которого является контур L18 С79.
Напряжение на базы транзисторов микросхем D3...D7 пода­ется с эмиттерного повторителя на транзисторе V24. Оно устанав­ливается с помощью подстроечного резистора R72.
На транзисторе V17 выполнен детектор сигналов АРУ, снимае­мых с первого каскада УПЧ и подаваемого на каскад УВЧ блока УКВ.
С резистора R74 снимается сигнал, подаваемый на индикатор многолучевого приема (МЛП). Падение напряжения на этом резисторе зависит от величины постоянных составляющих токов усилительных каскадов тракта УПЧ, которые изменяются при из- ,; менении уровня входных сигналов.
Совмещенный тракт УПЧ сигналов АМ-ЧМ радиоприемников «Ленинград-002» и «Ленинград-006-стерео» содержит на входе : фильтр сосредоточенной селекции, состоящий из шести контуров (см. рис. 8.5), а усиление обеспечивается последующими каска­дами.
Высокочастотные каскады тракта AM. В блоке растянутых диапазонов KB радиоприемников «Ленинград-002» и «Ленинград-006-стерео» входные цепи двухконтурные, с индуктивной связью между контурами (рис. 8.3).
Антенна подключается непосредственно к первичным контурам входных цепей (LI, L4, L7, L10). Конденсатор С1 (120 пФ) явля­ется общей контурной емкостью первых контуров входной цепи на всех растянутых KB диапазонах. Контуры перестраиваются с по­мощью варикапа VD1. Вторичные контуры (L2, L5, L8, L11), индук­тивно связанные с первичными, не перестраиваются.


Их контур­ной емкостью является конденсатор С13.
Первый гетеродин построен на транзисторе VT1. Его контуры растянутых диапазонов KB перестраиваются с помощью варикапа VD2. Суммарная емкость варикапа и конденсаторов С4 и С5 со­ставляет общую контурную емкость гетеродина.
Напряжения входного сигнала и гетеродина подаются на базу транзистора VT2, выполняющего функцию смесителя, с катушки связи второго входного контура.
Нагрузкой смесителя является трехконтурный полосовой фильтр (L13C11С 15, L14C12C16, L15C17), контуры которого настроены на частоту 1,84 МГц.
В блоке растянутых диапазонов KB радиоприемника «Салют-001» изменением емкости варикапов перестраиваются три контура: входной, контур УВЧ и гетеродина. В остальном построение схемы высокочастотных каскадов аналогично.
В схеме высокочастотных каскадов растянутых диапазонов KB радиоприемника «Ленинград-010-стерео» с помощью варикапных матриц перестраиваются входные контуры и контуры гетеродина, а коллекторный контур УВЧ — неперестраиваемый (рис. 8.4). На рисунке показано включение контуров только одного поддиапазо­на КВ.
Сигнал с антенны подается на входной контур L4 С4С5 VI, а с него через конденсатор С7 — на затвор транзистора V3. УВЧ выполнен по каскодной схеме общий исток — общая база на транзисторах V3 и V1-2 микросхемы D1. Контур в коллекторной цепи транзистора Vl-2 L5 С13 неперестраиваемый. При включении других поддиапазонов подключаются соответствующие конденса­торы.
Регулировка усиления каскада УВЧ осуществляется двумя сиг­налами. Оба сигнала АРУ суммируются на резисторах R8 и R9 в цепи базы транзистора V1-2. Сигнал АРУ с тракта УПЧ подается через резистор R8. Управляющий сигнал местной цепи АРУ выра­батывает детектор на транзисторе V1 — 1 микросхемы, к базе кото­рого через конденсатор С6 подводится высокочастотное напряже­ние с контура УВЧ. Конденсатор С14 является фильтрующим по высокой частоте и определяет постоянную времени цепи АРУ.

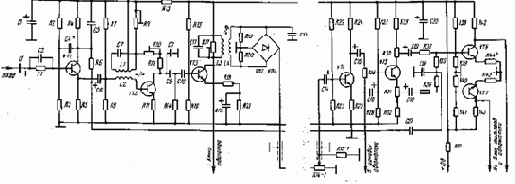

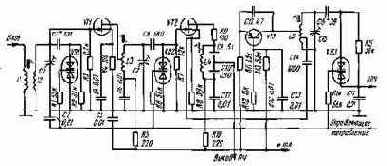

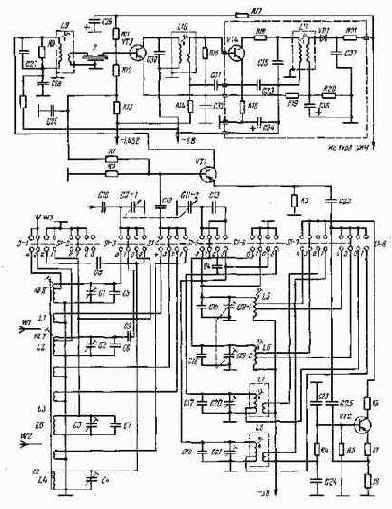

Рис. 8.3. Схема блока растянутых диапазонвй KB радиоприемника «Ленинград-002»


Гетеродин выполнен по схеме емкостной трехточки на транзис­торе V4. Сигнал гетеродина снимается с емкостного делителя С20 С21 и через цепь R28, С26 подается на смеситель.
Смеситель является балансным. Он выполнен на интегральной микросхеме D2, работающей в ключевой режиме с токозадающим транзистором V5. На затвор транзистора V5 подается сигнал с каскада УВЧ. Нагрузкой смесителя является трехконтурный ФСС с индуктивной связью между контурами, настроенный на первую промежуточную частоту 1,84 МГц. Преобразование сигналов 1-й ПЧ во 2-ю ПЧ (465 кГц) осуществляется с помощью гетеродина диапазонов ДВ, СВ. Его контур настроен на частоту 2,305 МГц (1,84 + 0,465).
Тракт промежуточной частоты сигналов AM обеспечивает из­бирательность по соседнему каналу и усиление. На выходе тракта УПЧ осуществляется детектирование сигналов ПЧ AM, а также вырабатываются управляющее напряжение АПЧ и напряжение для индикатора настройки на принимаемые станции.
На входе тракта УПЧ AM включены пьезокерамические фильтры сосредоточенной селекции Z1 ФП1П-023 или Z2 ФП1П-041 (рис. 8.5).
Избирательность в положении «Узкая полоса» (УП) обеспечи­вается включением узкополосного пьезокерамического фильтра ФШП-041, имеющего полосу пропускания 4,7... 7,0 кГц, а в по­ложении «Широкая полоса» (ШП) — включением широкополосно­го фильтра ФШП-023, имеющего полосу 8,0... 11,5 кГц. При этом в обоих случаях контур L7 С46 обеспечивает согласование вход­ного сопротивления пьезокерамического фильтра с выходным соп­ротивлением транзистора смесителя, а контур L9C48C49 — выход­ное сопротивление пьезокерамического фильтра с входным сопро­тивлением следующего каскада УПЧ.

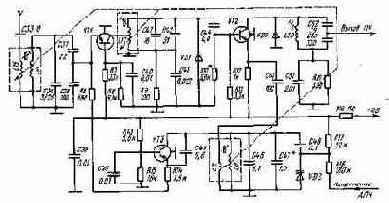

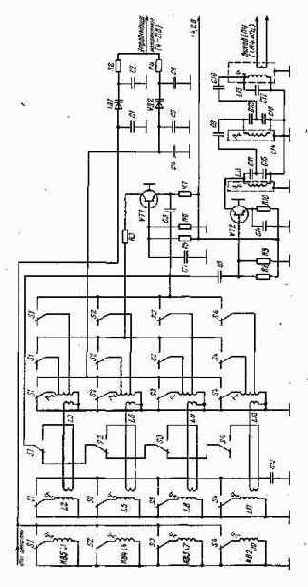

Рис. 8.4. Схема высокочастотных каскадов растянутых диапазонов KB радиоприемника «Ленинград-010-стерео»

В тракте УПЧ применено каскодное включение транзисторов. В первом каскаде УПЧ AM, выполненном на транзисторах VT1 и VT2, в базовой цепи транзистора VT2 включен диод VD1 для стабилизации режима работы каскада по постоянному току.


В коллекторной цепи транзистора VT1 последовательно включены резонансные контуры, настроенные на вторую промежуточную частоту тракта AM (L1C3) и ПЧ ЧМ (L2C4). На транзисторах VT3 и VT4 выполнен двойной эмиттерный повторитель, обеспе­чивающий согласование сопротивления нагрузки первого каскада со входным сопротивлением каскада на транзисторе VT6.
Диод VD2, включенный между каскадами на транзисторах VT6 и VT7, работает в качестве амплитудного детектора, на­грузкой которого по постоянному току и току звуковой частоты яв­ляется входное сопротивление транзистора VT7, включенного по схеме эмиттерного повторителя. Эмиттерный повторитель предназ­начен для согласования выходного сопротивления детектора с вход­ным сопротивлением дифференциального каскада усилителя низкой частоты (VT10, VT14) и каскада усилителя сигналов АРУ (VT5).

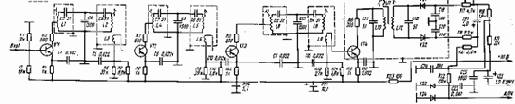

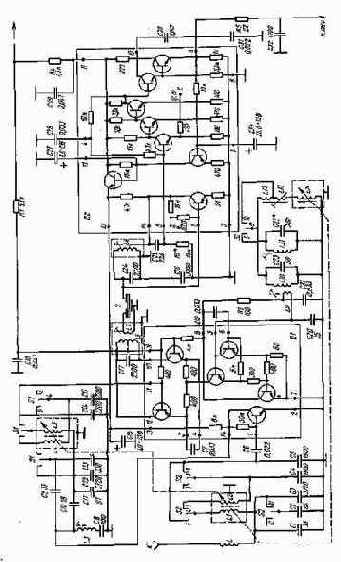

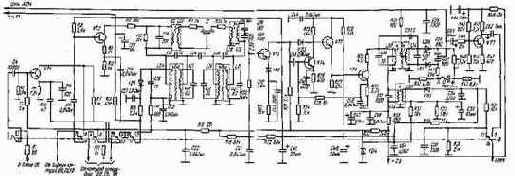

Рис. 8.5. Схема тракта промежуточной частоты сигналов AM и ЧМ радиоприемника «Ленинград-002»
Напряжение звуковой частоты на вход УНЧ с трактов УПЧ AM и ЧМ подается через дифференциальный усилитель низкой часто­ты, выполненный на транзисторах VT10 и VT14, имеющих общую нагрузку R25. При приеме AM сигналов работает только плечо на транзисторе VT10, так как в это время не подается напряжение питания на коллектор транзистора VT14. Сигнал с выхода тракта ЧМ подается на транзистор VT14. На его коллектор при этом по­дается напряжение питания, а транзистор VT10 тракта AM закры­вается приращением постоянного напряжения на резисторе R25. Таким образом предотвращается проникновение шумов тракта AM на вход тракта УНЧ.
В тракте ПЧ AM применена АРУ с задержкой в цепи регули­рования по постоянному току. Регулируемым каскадом является первый каскад УПЧ AM (транзисторы VT1 и VT2). Для приведения в действие системы АРУ используется постоянное напряжение, полученное при детектировании AM сигналов за счет постоянной составляющей тока детектора.
Напряжение АРУ через цепь резисторов R21, R13, R48, R16, R12 подводится к базе транзистора VT5, вызывая ток в его коллекторной цепи.


При этом происходит увеличение падения напря­жения на резисторах R1 и R2 и снижение напряжения на базе транзистора VT1, а следовательно и на коллекторе транзистора VT2. В результате этого происходит уменьшение коэффициента усиления каскодного усилителя на транзисторах VT1 и VT2.
Напряжение задержки АРУ определяется резисторами R12 и R16. Последним производится установка необходимого уровня за­держки АРУ при регулировке радиоприемника.
Кроме системы АРУ, замкнутой в тракте УПЧ, в радиоприем­нике используется усиленная АРУ для регулировки усиления кас­кадов УВЧ и смесителя. Схема этой АРУ приведена на рис. 8.6. Она выполнена на трех транзисторах (VT1, VT2, VT3) и одном диоде VD1. Напряжение сигнала второй промежуточной частоты 465 кГц через фильтр Ы1 С59 подается на апериодический усилитель, выполненный на транзисторе VT1. Затем этот усиленный сигнал де­тектируется амплитудным детектором, выполненным на диоде VD1. Продетектированный сигнал подается на дифференциальный уси­литель постоянного тока, выполненный на транзисторах VT2 и VT3 с общей эмиттерной нагрузкой R12.
При отсутствии на входе сигнала промежуточной частоты тран­зистор VT2 заперт напряжением на резисторе R12 за счет тока эмит­тера транзистора VT3. При появлении на входе схемы сигна­ла, превышающего порог срабатывания, транзистор VT2 открыва­ется. Падение напряжения на R12 увеличивается за счет тока транзистора VT2. В результате транзистор VT3 закрывается. На коллекторе транзистора VT3 увеличивается напряжение. Это по­ложительное напряжение подается в базовые цепи транзисторов УВЧ и смесителя (см. рис. 8.3), что приводит к уменьшению коэф­фициента усиления этих каскадов. Полупеременным резистором R4 регулируется порог срабатывания АРУ.

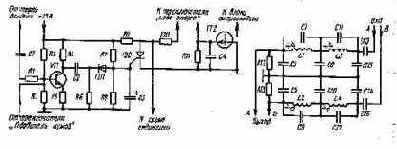

Рис. 8.6. Схема усиленной АРУ
В тракте приема сигналов AM переносных радиоприемников высшего класса используется АПЧ гетеродина. Для создания управляющего напряжения АПЧ в радиоприемнике «Ленинград-002» применены фазовращающий трансформатор L3 С22, L4 С27 и дискриминатор, выполненный на диодах VD3 и VD4 (см.


рис. 8.5). Управляющее напряжение с дискриминатора через фильтр R36C39 подается на варикап, включенный в контур гетеродина в блоке КСДВ, а также через делитель R37R46 на дифференциаль­ный усилитель индикатора настройки на транзисторах VT12, VT13.
При приеме в диапазоне УКВ управляющее напряжение на дифференциальный усилитель индикатора настройки подается через резистор R38 и диод VD5.
При отсутствии сигнала транзистор VT12 закрыт, а транзистор VT13 открыт. При этом через индикатор протекает начальный ток от батареи питания радиоприемника.
При приеме сигнала в цепь базы транзистора VT12 подается постоянное напряжение положительной полярности от дискримина­тора АПЧ тракта AM или от дробного детектора тракта ЧМ, кото­рое открывает транзистор VT12 и закрывает транзистор VT13. Стрелка индикатора при этом отклоняется.
Тракт ВЧ-ПЧ сигналов AM радиоприемника «Салют-001» вы­полнен на интегральной микросхеме А244Д производства ГДР. Отечественным аналогом этой микросхемы является микросхема К174ХА2. Построение тракта ВЧ-ПЧ AM на микросхеме К174ХА2 рассмотрено в §4.1, 7. 1 (см. рис. 4.5, 7.8).
Стереодекодер в переносных радиоприемниках высшего клас­са («Ленинград-006-стерео» и «Ленинград-010-стерео») выполня­ется по схеме суммарно-разностного преобразования комплекс­ного стереофонического сигнала. Построение таких схем рассмот­рено в § 5.3 (см. рис. 5.16).
Индикатор многолучевого приема используется в радиоприем­нике «Ленинград-010-стерео» (рис. 8.7). Явление многолучевого распространения сигнала в диапазоне УКВ характерно особенно в условиях города. Вследствие разности хода прямого и отраженно­го лучей в диапазоне УКВ происходит интерференция сдвинутых по фазе сигналов, что приводит к. искажению закона частотной модуляции передаваемой программы и одновременному появлению характерной амплитуд­ной модуляции сигнала. При определенном ориентирова­нии приемной направленной антенны от помехи, вызван­ной МЛП, можно избавить­ся.


С этой целью в радиопри­емнике введен световой ин­ дикатор МЛП. Индикатор срабатывает при наличии низкочастотной составляю­щей в напряжении, выделяю­щемся на резисторе R74 тракта УПЧ ЧМ (см. рис. 8.2).
Падение напряжения на этом резисторе при значи­тельных изменениях уровня сигналов на входе тракта УПЧ ЧМ имеет зависимость от уровня входного сигнала, близкую к логарифмической. Вследствие этого амплитуда низкочастотной составляющей оста­ется неизменной в широком динамическом диапазоне интерфери­рующих сигналов. В качестве индикаторной лампы используется лампа подсветки Е1 (см. рис. 8.7) индикатора напряженности по­ля. Питание лампы осуществляется от схемы, выполненной на транзисторах V5 и V7.

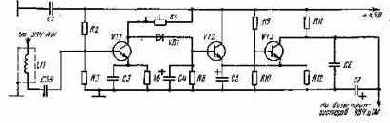

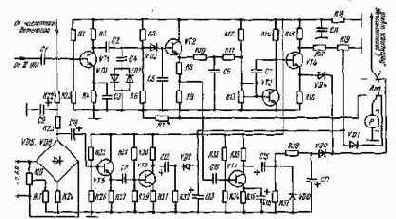

Рис. 8.7. Схема управления индикато­ром многолучевого приема
Поступающий из тракта УПЧ ЧМ низкочастотный сигнал уси­ливается транзистором V5 и затем V7, включенным для этого сиг­нала по схеме эмиттерного повторителя, и далее выпрямляется диодом VI. Выделенное на конденсаторе С5 постоянное напряже­ние используется как регулирующее смещение в цепи базы тран­зистора V5 для управления постоянной составляющей выходного тока схемы. Переменная составляющая отфильтровывается кон­денсатором С7.
Яркость свечения лампы Е1 при отсутствии сигнала МЛП уста­навливается подстроечным резистором R36. Она должна быть одинаковой с яркостью свечения лампы Е2, подсвечивающей рас­положенный рядом на панели радиоприемника индикатор точной настройки. При наличии сигнала МЛП лампа Е1 будет светить­ся слабее, чем лампа Е2.
Лампа подсветки индикатора точной настройки Е2 необходи­ма еще и потому, что стрелка индикатора точной настройки на­ходится в нулевом положении как при точной настройке на сиг­нал, так и в отсутствие сигнала. Подсветка шкалы индикатора яв­ляется дополнительной информацией о попадании сигнала стан­ции в среднюю зону полосы пропускания приемника. Для выпол­нения этой функции используется напряжение со схемы бесшум­ной настройки, которое управляет усилителем постоянного тока, выполненным на транзисторах V8 и V9, а этот усилитель пита­ет лампу подсветки Е2.


8.2. Стационарные радиолы и радиокомплексы высшего класса
Стационарные радиолы высшего класса выпускаются только в стереофоническом исполнении. Существуют три модели радиол, выполненных полностью на транзисторах и интегральных микро­схемах: «Виктория-001-стерео», «Виктория-ООЗ-стерео», «Эсто-ния-008-стерео» и один радиокомплекс (музыкальный центр) — «Такт-001 -стерео».
Радиоприемная часть радиолы «Эстония-008-стерео» содержит только УКВ тракт, а остальные перечисленные модели высшего класса — всеволновые. Тракты AM и ЧМ этих моделей выполня­ются полностью раздельными. Структурная схема стереофоничес­кой радиолы высшего класса «Виктория-001-стерео» приведена на рис. 8.8.
Блоки УКВ. Схема блока УКВ радиолы «Виктория-001-стерео» (рис. 8.9) состоит из входной цепи, двух каскадов УВЧ на тран­зисторах VT1 и VT3, отдельного гетеродина на транзисторе VT4, смесителя на транзисторе VT5. Имеется усиленная АРУ, замыкаю­щаяся непосредственно в блоке УКВ.
Система АРУ работает следующим образом. Напряжение сиг­нала промежуточной частоты снимается со вторичного контура фильтра ПЧ смесителя L7C30C31 и детектируется диодом VD3. Выпрямленное напряжение с нагрузки детектора R6 подается на базу транзистора VT2 каскада усилителя постоянного тока. Ре­зистор R8, включенный в коллекторную цепь транзистора VT2, од­новременно включен в цепь базы транзистора VT1 первого кас­када УВЧ. При увеличении сигнала на входе блока УКВ увеличива­ется напряжение сигнала промежуточной частоты на его выходе. В результате выпрямления его детектором VD3 возрастает положи­тельное напряжение на базе транзистора VT2. Коллекторный ток транзистора VT2, протекая через резистор R8, приводит к уменьшению напряжения на базе транзистора VT1, вследствие чего его ток коллектора увеличивается.
Уменьшение усиления первого каскада УВЧ, выполненного на транзисторе VT1 (ГТ328А), происходит за счет действия трех факторов: уменьшения коэффициента усиления транзистора при увеличении тока эмиттера- (что является особенностью этого ти­па транзисторов), дополнительного уменьшения коэффициента усиления транзистора при уменьшении напряжения на его кол­лекторе за счет увеличения падения напряжения на резисторе R9, включенном в коллекторную цепь; уменьшения входного соп-.


ротивления транзистора VT1 при увеличении тока эмиттера тран­зистора и этим самым большего шунтирования контура входной цепи. Перечисленные три фактора создают эффективную систему АРУ. Так, при изменении величины напряжения на входе блока УКВ на 40 дБ напряжение на его выходе изменяется не более чем на 8 дБ. Рассмотренная схема АРУ обеспечивает максималь­ное напряжение сигнала промежуточной частоты на выходе бло­ка УКВ не более 15... 20 мВ при больших сигналах, принимаемых местных станций, достигающих иногда сотен милливольт.

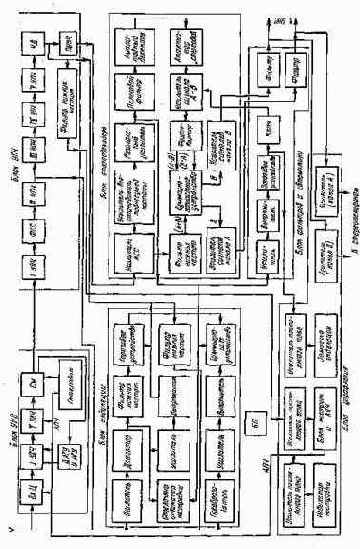

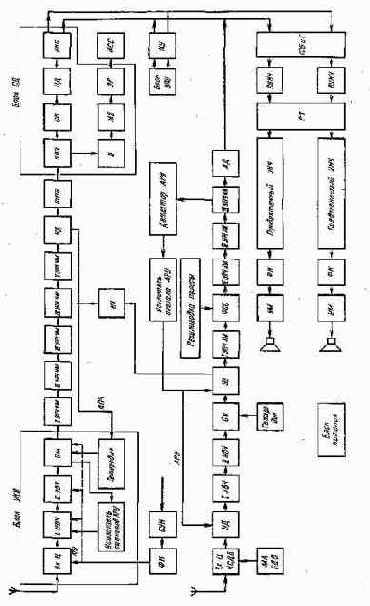

Рис. 8.8. Структурная схема радиолы «Виктория-001-стерео»:
ФН — блок фиксированных настроек, СУН — блок стабилизации управляющего напряжения, УД — элект­ронный делитель напряжения сигнала, УУ — параметрический аттенюатор, ИИ — индикатор настройки, УВП — усилитель-восстановитель поднесугдей частоты, СК — согласующий каскад, ПД ~ полярный детектор, УКС — усилитель комплексного стереосигнала, У — усилитель управления автоматикой стереотракта, MB — мультивибратор, ЭР — электронное реле, ЯСС — индикатор стереосигнала, КУ — корректирующий усилитель, РСБ и Г — регулятор стереобаланса и громкости, ПУНЧ — предвари­тельный УНЧ, РТ — регулятор тембра, ФК — фазоинверсный каскад, УМ — усилитель мощности, МА СДВ - магнитная антенна диапазонов средних и длинных волн
В коллекторную цепь транзистора VT3 (ГТ313 А) второго кас­када УВЧ последовательно с контуром L4 С15 С16 VD6 включен резистор R16, устраняющий возможность появления паразитных колебаний.

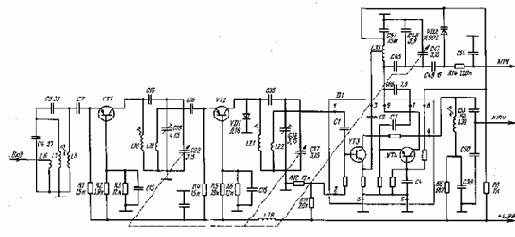

Рис. 8.9. Схема блока УКВ радиолы «Виктория-001-стерео»
Построение других каскадов не отличается от рассмотренных ранее схем блоков УКВ с электронной настройкой (рис. 7.2). Этот же блок УКВ используется и в радиоле «Виктория-ООЗ-стерео».
Тракт промежуточной частоты ЧМ сигналов радиолы «Вик-тория-001-стерео» (см. рис. 8.8) содержит пять каскадов УПЧ, частотный детектор ЧД и широкополосный предварительный уси­литель низкой частоты УНЧШ.
Поскольку блоки ПЧ ЧМ и ПЧ AM выполнены полностью раз­дельными, они включаются подачей напряжения питания на соот­ветствующие каскады.


Механический переключатель используется только для подключения УНЧ и индикатора настройки к соответ­ствующему детектору. При этом исключается необходимость зако­рачивания неработающих контуров и других коммутаций высоко­частотных цепей, что повышает стабильность работы обоих трак­тов AM и ЧМ.
Режим работы транзисторов тракта ЧМ по постоянному току выбран таким, что ограничение сильных сигналов в тракте ПЧ ЧМ происходит за счет ограничительных свойств самих транзисторов. При напряжении сигнала на входе тракта ПЧ ЧМ более 40... 50 мкВ напряжение сигнала на входе частотного детектора (ЧД) практи­чески постоянно и не превышает 50 мВ.
После частотного детектора в тракте используется широкопо­лосный предварительный усилитель (УНЧШ) для обеспечения дос­таточного сигнала на входе стереодекодера, а также для осущест­вления записи принимаемых программ с высоким качеством на магнитофон.
Построение тракта УПЧ ЧМ моделей «Эстония-008-стерео» и «Такт-001-стерео» аналогично тракту ЧМ тюнера «Ласпи-001-сте-рео» (см. рис. 8.17).
Стереодекодеры. Схема блока стереодекодера радиолы «Вик-тория-001-стерео» отличается от рассмотренных ранее (рис. 8.10). Преобразование комплексного стереофонического сигнала в блоке стереодекодера осуществляется по принципу полярного детектиро­вания. Схема содержит также каскады, обеспечивающие автомати­ческое переключение режимов приема «стерео — моно» и стерео-индикации.
Комплексный стереофонический сигнал со входа блока стерео­декодера через переходный конденсатор С1 и корректирующую цепочку Rl, C2 поступает на усилитель восстановления поднесу-щей частоты (УВП) на транзисторе VT1. Цепочка Rl, C2 кор­ректирует сигнал надтональных частот комплексного стерео­сигнала. Восстановление поднесущей частоты в комплексном стереофоническом сигнале осуществляется за счет включения в коллекторной цепи транзистора VT1 резисторов R4, R6 и контура L1C3. Контур настроен на поднесущую частоту 31,25 кГц и име­ет резонансное сопротивление, в несколько раз большее, чем соп­ротивление соединенных параллельно резисторов R4 и R6. Пере­менным резистором R4 при налаживании сквозного стереофони­ческого тракта устанавливают необходимую степень восстановле­ния поднесущей частоты.


Особенностью схемы является то, что высокая добротность контура L1C3 получена не за счет увели­чения конструктивной добротности контурной катушки, а за счет умножения добротности самого контура. Умножение добротности осуществляется регенеративным умножителем добротности, выполненным на транзисторе VT3 и связанным с контуром L1C3 через катушку связи L2. Положительная обратная связь осуществляется через цепочку Rll, R8, Сб. Величину обратной связи можно регу­лировать переменным резистором R11.

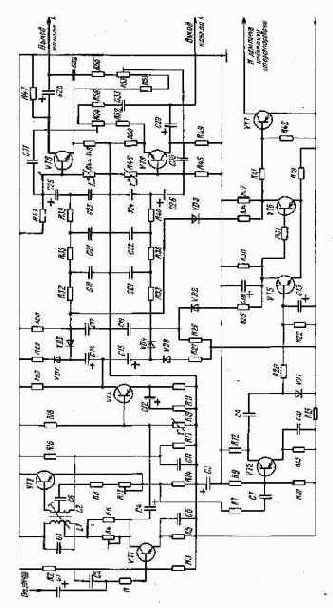

Рис. 8.10. Схема блока стереодекодера радиолы «Виктория-001-стерео»
Комплексный стереофонический сигнал с восстановленной под-несущей частотой подается через конденсатор С4 к усилителю, выполненному на транзисторе VT4, на выходе которого включен полярный детектор, состоящий из диодов VD3 и VD4. На каж­дом из диодов выполнен амплитудный детектор, причем один из них детектирует положительные полупериоды полярно-модулиро-ванного колебания, а другой — отрицательные. Вместе с тем, де­тектирование полярно-модулированных колебаний имеет некото­рые особенности по сравнению с детектированием обычных AM колебаний, поскольку сами детектируемые сигналы отличаются. В полярно-модулированных колебаниях положительные полупериоды модулированы одним звуковым сигналом., а отрицательные — другим. Кроме того, в полярно-модулированных колебаниях отли­чие между модулируемой поднесущей частотой и верхней модули­рующей (звуковой) частотой очень мало.
При детектировании полярно-модулированных колебаний это приводит к некоторому увеличению нелинейных искажений на вы­ходе полярного детектора. Для их уменьшения к диодам полярного детектора подключены диоды VD7 и VD8. На диодах за счет про­хождения по резисторам R26, R27, R28 и R29 постоянной составляю­щей детектируемого сигнала создается отрицательное напряже­ние смещения.
На выходе полярного детектора с конденсатора СП снима­ется сигнал канала В, а с конденсатора С18 — сигнал канала А. Далее звуковые сигналы каналов Л и В проходят через трехзвенные RC-фшътры нижних частот, с помощью которых устраняется про­никновение поднесущей частоты на выход декодера и компенсируется предыскажение звуковых сигналов в обоих каналах.


После RС- фильтров сигналы НЧ через переходные конденса­торы С25 и С26 поступают на выходные каскады декодера, вы­полненные на транзисторах VT8 и VT9. Усиление сигналов НЧ осуществляется для обеспечения качественной записи стереофони­ческих программ на магнитофон.
Для уменьшения нелинейных и частотных искажений в выход­ных каскадах стереодекодера используется отрицательная обрат­ная связь по току. Резисторы R48 и R50 в эмиттерных цепях транзисторов VT8 и VT9 не шунтированы конденсаторами. Кроме того, для увеличения переходных затуханий между каналами А и В выходные каскады охвачены взаимной связью. К выходу каждого каскада подключены соответственно цепочки С32, R55, R53, R51 и СЗЗ, R56, R54, R52. При этом часть выходного сигнала ка­нала В с переменного резистора R53 через конденсатор СЗО по­дается на базу транзистора выходного каскада канала А, а часть выходного сигнала в канале А с переменного резистора R54 через конденсатор С31 подается на базу транзистора выходного каска­да канала В. Это позволяет скомпенсировать в каждом основном канале (А или В) остаточный сигнал другого канала (соответст­венно В или А).
Регулировка переходных затуханий между каналами осущест­вляется с помощью переменных резисторов R53 и R54. В блоке стереодекодера применено автоматическое включение режима сте-реоприема при приеме стереофонического сигнала. При приеме монофонического сигнала в диапазоне УКВ схема декодирования автоматически выключается и обеспечивается прохождение через схему декодирования монофонического сигнала низкой частоты.
Схема автоматического переключения режимов содержит: уси­литель напряжения, выпрямитель, мультивибратор и управляющие элементы и срабатывает при наличии или отсутствии напряжения поднесущей частоты в схеме декодирования.
Первый каскад схемы автоматического переключения, выпол­ненный на транзисторе VT2, соединен через развязывающую це­почку R7, С7 с цепью эмиттера транзистора VT3 каскада умно­жителя добротности.


При появлении на входе блока стереодекоде­ра комплексного стереофонического сигнала напряжение поднесу­щей частоты с резистора R14 через эту цепочку подается на базу транзистора VT2. Каскад на транзисторе VT2 усиливает напряже­ние поднесущей частоты, которое через разделительный конденса­тор С9 подается на выпрямитель, выполненный на диоде VD1. Выпрямленное диодом VDJ напряжение поднесущей частоты уп­равляет схемой (мультивибратором) включения и выключения стереодекодера в зависимости от наличия или отсутствия напря­жения поднесущей.
Несимметричный мультивибратор, выполненный на транзисто­рах VT5 и VT6, имеет одно устойчивое состояние, при котором транзистор VT5 заперт, а транзистор VT6 открыт. В этом устойчи­вом состоянии мультивибратор находится при отсутствии напряже­ния поднесущей частоты на входе схемы автоматического пере­ключения. Транзистор VT5 заперт напряжением смещения, об­разующимся на резисторе R38 в результате прохождения по нему тока эмиттера открытого транзистора VT6. Это напряжение сме­щения подается на базу транзистора VT5 через резистор R22. При этом через управляющие цепочки R25, VD2 и R34, VD5, подклю­ченные к коллекторным цепям транзисторов VT5 и VT6, на дио­ды VD3 и VD4 полярного детектора подаются постоянные напря­жения. Полярность подаваемых напряжений такова, что диоды полярного детектора открыты и не влияют на проходящий через них монофонический сигнал.
При поступлении на вход схемы автоматического переключе­ния режима «стерео — моно» напряжения поднесущей частоты транзистор VT5 мультивибратора открывается выпрямленным напряжением на цепочке R22, С13, а транзистор VT6 мультивибра­тора закрывается. Падение напряжения на резисторе R30 изме­няет режим работы диода VD2. При этом резко уменьшается нап-
ряжение смещения рабочей точки полярного детектора (диода VD4), который, таким образом, вводится в режим детектирования. Изменение падения напряжения на резисторе R37 при закрыва­нии транзистора VT6 вызывает изменение работы диода VD5. При этом происходит аналогичное воздействие на полярный детектор, выполненный на диоде VD3.


При автоматическом переключении стереодекодера на прием стереофонических передач одновременно срабатывает стереоинди-катор. Он выполнен на транзисторе VT7 и представляет собой усилитель постоянного тока. База транзистора VT7 подключена к коллектору транзистора VT6 через резистор R41. Поэтому при зак­рывании транзистора VT6, когда на вход блока стереодекодера поступает стереофонический сигнал, через транзистор VT7 про­текает ток такой величины, что лампочка, включенная в его коллек­торной цепи, освещает табло Стерео на шкале радиолы. Включе­ние и выключение схемы автоматического переключения режимов «Моно» и «Стерео» и схемы стереоиндикации обеспечиваются при появлении на входе радиоприемника высокочастотного стерео­фонического сигнала величиной не менее 10... 20 мкВ.
При приеме монофонического сигнала в блоке стереодекодера автоматически устанавливается соответствующий режим детек­тора. В результате прослушивается монофоническое звучание, табло Стерео не светится.
При работе радиолы в диапазоне УКВ режим приема монофони­ческих передач можно включить и вручную — нажатием клавиши Моно. В этом случае даже при действии на входе радиоприемника ..стереофонического сигнала он будет прослушиваться в монофо­ническом звучании. Однако табло Стерео при этом горит, что бу­дет свидетельствовать о наличии приема стереофонической переда­чи. Для воспроизведения же стереофонического звучания необхо­димо отжать клавишу Моно и тем самым восстановить режим прие­ма и воспроизведения стереофонической передачи.
В радиолах «Виктория-ООЗ-стерео» и «Эстония-008-стерео» используется блок стереодекодера СД-А-1, рассмотренный в §7.2 (рис. 7.24).
В музыкальном центре «Такт-001-стерео» применен блок стерео­декодера СД-А-5, работающий по принципу временного разделе­ния каналов (рис. 8.11). Стереодекодер содержит: восстановитель поднесущей частоты, формирователь коммутирующих импульсов, коммутатор стереофонических каналов, фильтры подавления над-тональных частот, выходные каскады с цепями предыскажений и компенсации переходных помех, каскады стереоавтоматики и стереоиндикации.


Принцип работы аналогичных стереодекодеров рассмотрен в §7.2 применительно к блоку стереодекодера СД-А-1. Схема блока СД-А-5 несколько отличается от схемы блока СД-А-1.

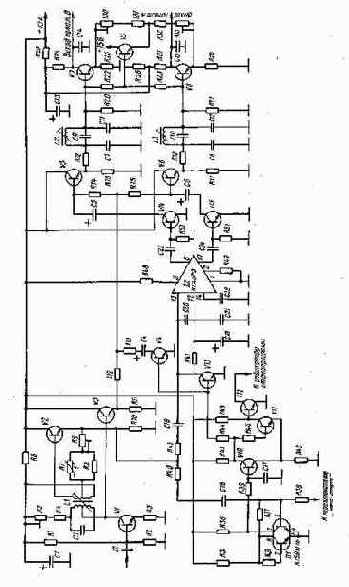

Рис. 8.11. Схема блока стереодекодера СД-А-5
Комплексный стереофонический сигнал поступает с тракта УПЧ ЧМ через конденсатор С2 на каскад восстановления поднесущей частоты, выполненный на транзисторах VI и У2. В этом каскаде осуществляется преобразование сигнала в полярно-модулированные колебания за счет включения в коллекторной цепи транзистора VI контура L1C3 и резисторов R3 и R4. Контур настроен на поднесущую частоту 31,25 кГц и имеет высокую добротность. С по­мощью подстроечного резистора R3 при налаживании стерео-тракта устанавливается необходимая степень восстановления поднесущей частоты (на 14 дБ).
С эмиттера транзистора V2 полярно-модулированные колеба­ния через резистор R43 и конденсатор С18 поступают на вход ин­тегральной микросхемы D2 (К174УРЗ). Эта микросхема исполь­зуется и в других каскадах радиоприемников (см. §7.1, рис. 7.4...7.6).
После усиления и ограничения сигналов микросхемой D2 с выводов 8 и 10 микросхемы сигналы поступают на коммутатор стереофонических каналов, выполненный на транзисторах X114 и V15 и далее на эмиттерные повторители на транзисторах V5 и V6.
С резисторов нагрузок эмиттерных повторителей R16 и R17 звуковые сигналы через фильтры надтональных частот L2 С9 и L3 С10 поступают на выходные каскады схемы декодирования на транзисторах V7 и V8, которые усиливают напряжение поступаю­щих на них сигналов до величины 250 мВ.
Переключение режимов и индикация приема монофонических и стереофонических передач осуществляется схемой автомати­ческого переключения и индикации, выполненной на микросхеме D1 и транзисторах V10... V12. Работа схемы аналогична рассмот­ренной в разделе 7.2.
Тракт высокой и промежуточной частоты сигналов AM ста­ционарных моделей высшего класса имеет аналогичные схемные решения, ранее уже рассмотренные в предыдущих разделах.


Так, тракт ВЧ-ПЧ AM музыкального центра «Такт-001 -стерео» выполнен на интегральной микросхеме К174ХА2. Принципиальная схема микросхемы приведена на рис. 4.6, а схемы ее включения — в § 4.1 и 7.1 (см. рис. 4.5, 7.8).
В тракте ВЧ-ПЧ AM радиолы «Виктория-001 -стерео» исполь­зуются следующие схемные решения: кольцевой балансный сме­ситель (См), каскодный УВЧ, регулировка ширины полосы про­пускания и др. (см. рис. 8.8.). Особенностью схемы тракта AM является разветвленная усиленная система АРУ с задержкой (рис. 8.12). Напряжение сигнала промежуточной частоты сни­мается с 4-го УПЧ AM и через конденсатор С44 подается на детек­тор АРУ. Детектор АРУ выполнен на диоде VD4. Задержка АРУ определяется характеристикой диода и составляет около 200 мВ. Выпрямленное напряжение сигнала АРУ с нагрузки детектора R77 подается в цепь базы транзистора VT11, выполняющего функ­цию усилителя постоянного тока (сигнала АРУ). Смещение на ба­зе транзистора определяется резисторами R74 и R77. Последний является терморезистором и обеспечивает термостабилизацию ра­боты усилителя постоянного тока.

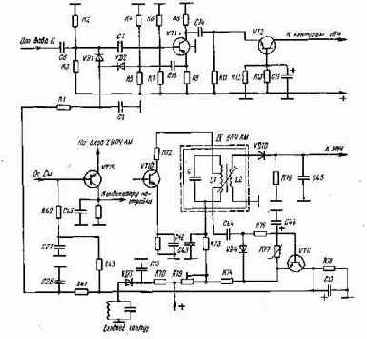

Рис. 8.12. Схема системы АРУ тракта сигналов AM радиолы «Виктория-001-стерео»
С нагрузки усилителя постоянного тока R78 напряжение сиг­нала АРУ через фильтр R43C27 и резистор R42 подается в цепь ба­зы управляемого усилителя (УУ) (см. рис. 8.8) на транзисторе VT15, включенного на входе тракта ПЧ AM, а также через фильтр R41C26 подается на управляемый диодный делитель напряжения (УД), включенный на входе усилителя высокой частоты тракта AM на диодах VD1 и VD2 (см. рис. 8.12).
Управляемый усилитель на транзисторе VT15 предназ­начен для регулирования усиления в тракте ПЧ ЧМ и AM. Для этого используется эмиттерно-базовый переход транзистора VT15, который в данном случае является, элементом с пере­менной проводимостью. При увеличении сигнала на входе радиоприемника, а соответственно и увеличении напряжения сигнала на выходе тракта ПЧ AM, увеличивается и управляю­щее напряжение АРУ, подаваемое на базу транзистора VT15. При этом ток эмиттера транзистора увеличивается, в результате чего увеличивается проводимость его эмиттерно-базового перехода, шунтируя вход первого каскада УПЧ AM.


В результате этого усиление тракта ПЧ AM значительно уменьшается и напряжение на выходе тракта почти не из­меняется.
Диоды VD1 и VD2 включены в базовую и эмиттерную цепи тран­зистора УВЧ VT1. При малом сигнале на входе радиоприемника диод VD1 заперт положительным напряжением, поступающим с де­лителя на резисторах R2 и R3. В этом случае диод VD1 имеет боль­шое сопротивление и не шунтирует вход транзистора VT1. Диод VD2 при этом открыт напряжением смещения, подаваемого с дели­теля на резисторах R4, R5, и имеет малое сопротивление. При этом диод VD2 шунтирует резистор R9 в эмиттерной цепи транзистора VT1, уменьшая отрицательную обратную связь по току, и тем са­мым создает условия для обеспечения большого усиления в каска­де УВЧ.
При увеличении сигнала на входе радиоприемника появляется положительное управляющее напряжение АРУ, которое подается на делитель на диодах VD1 и VD2. Под действием напряжения АРУ диод VD1 отпирается и через блокирующий конденсатор С8 шун­тирует базовую цепь транзистора VT1 по переменному току. Диод VD2 при этом запирается, а сопротивление переменному току в цепи эмиттера транзистора VT1 увеличивается, т. е. увеличивается входное сопротивление каскада, что способствует уменьшению ко­эффициента усиления каскада УВЧ.
Дополнительной мерой защиты каскада УВЧ от сильных вход­ных сигналов является включение параллельно контурам входных цепей ограничительного диода VD3. При превышении напряжения сигнала величины задержки диода VD3 он отпирается и через кон­денсатор С15 шунтирует контуры входных цепей.
Тракт усиления сигналов низкой частоты. В тракте низкой час­тоты радиол высшего класса, использующих ЭПУ с магнитной го­ловкой, в блоке предварительного усиления включен корректирую­щий усилитель (см. КУ, рис. 8.8). Необходимость коррекции вызва­на тем, что в сигнале, получаемом от звукоснимателя с магнитной головкой, значительно ослаблено напряжение низких частот по сравнению с напряжением сигнала на средних и высоких частотах.

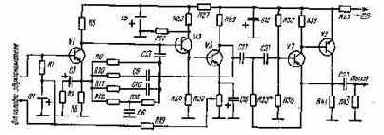

Рис. 8.13. Схема предварительного усилителя сигналов звукоснимателя с магнитной головкой
Схема корректирующего усилителя радиолы «Виктория-001-сте-рео» приведена на рис. 8.13. Этот блок имеет всегда два канала усиления, однако поскольку оба канала совершенно идентичны, приводится и рассматривается схема одного канала. Она выпол­нена на пяти транзисторах и содержит корректирующий усилитель и активный фильтр, обеспечивающий крутой спад частотной харак­теристики в области нижних частот. В первом каскаде используется малошумящий транзистор VI, цепь базы которого питается через обмотку катушек головки звукоснимателя. В каскаде применена отрицательная обратная связь по переменному току за счет вклю­чения в цепи эмиттера резистора R3.
В другом канале блока предварительного усиления аналогич­ный резистор в цепи эмиттера первого транзистора переменный. Это дает возможность при настройке установить одинаковое усиле­ние в обоих каналах блока, т. е. отрегулировать стереобаланс в за­данных пределах.
Для обеспечения первым каскадом большого усиления по напря­жению с целью уменьшения уровня шумов на выходе блока второй каскад выполнен по схеме с общим коллектором. Этот каскад име­ет большое входное сопротивление и мало шунтирует нагрузку пер­вого каскада (резистор R5).
С нагрузки второго каскада (резистора R24) сигнал, посту­пает на базу транзистора V5 последнего (третьего) каскада пред­варительного усилителя.
Связь между каскадами корректирующего усилителя — непос­редственная. Это позволяет значительно уменьшить фазовые и час­тотные искажения усиливаемого сигнала.
Частотная характеристика корректирующего усилителя, а так­же величины его входного и выходного сопротивлений определяют­ся частотно-зависимой последовательной отрицательной обратной связью, напряжение которой снимается с коллектора транзистора V5 и через резисторы R9, R10, R11, R12, R18 и конденсаторы С9, С10, С6 подается в цепь эмиттера транзистора VI.


Температурная стабилизация режима работы корректирующего усилителя обеспечивается глубокой отрицательной обратной связью по постоянному току за счет включения резистора R19. С помощью переменного резистора R30 при настройке усилителя устанавлива­ется необходимое напряжение коллектор-эмиттер транзистора V5.
Блок корректирующего усилителя содержит активный фильтр верхних частот, состоящий из трехзвенного RС-фильтра и двух-каскадного усилителя. Элементами RС-фильтра являются резисторы R33, R41, R45, R36 и конденсаторы С17, С21, С23.
Усилитель активного фильтра выполнен на транзисторах V7 и V9. При налаживании необходимую форму частотной характерис­тики фильтра устанавливают подбором резисторов R33 и R45. На частотах ниже 30 Гц частотная характеристика активного фильтра должна иметь крутой спад, необходимый для уменьшения влияния механических вибраций в ЭПУ при прослушивании грампластинок.

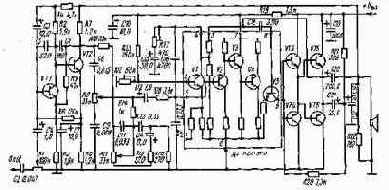

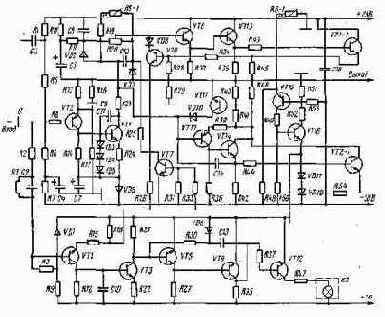

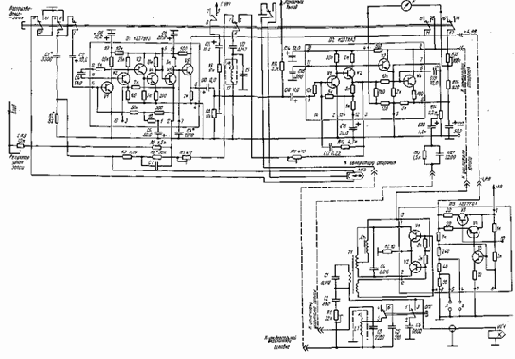

Рис. 8.14. Схема усилителя мощности с системой защиты и индикацией перегрузки
Схемы усилителей мощности радиол, электрофонов и стереофо­нических усилителей высшего класса довольно сложны. Некоторые схемы имеют электронную защиту от перегрузки выходных каскадов, а некоторые — и индикацию перегрузки. На рис. 8.14 приведена схе­ма усилителя мощности стереофонического усилителя высшего класса, содержащая две системы защиты и световую индикацию пе­регрузки.
Первая система защиты ограничивает максимальный ток выход­ных транзисторов. Она выполнена на транзисторах VT6 и VT1I. Вторая система защищает выходные транзисторы от перегрева при неправильной эксплуатации усилителя. При повышении темпера­туры теплоотвода сопротивление терморезистора R5-1, установлен­ного на радиаторе вместе с выходными транзисторами, уменьшается. При этом включается триггер, выполненный на транзисторах VT15 и VT16, который вводит в насыщение транзистор VT7 и умень­шает напряжение смещения на базе транзистора VT8, а соответ­ственно и выходную мощность. Поскольку напряжение на базе транзистора VT2 создается делителем R4R5R6R7, а напряжение на его эмиттере зависит от напряжения на выходе усилителя, этот транзистор, а следовательно и транзистор VT4, закрывается.


В этом случае сигнал через усилитель мощности не проходит и его ток покоя уменьшается.
Устройство индикации перегрузки по напряжению выполнено на транзисторах VT1, VT3, VT5, VT9 и VT12. Оно выполняет так­же роль индикатора включения температурной защиты. Принцип действия его заключается в следующем. На базу и эмиттер тран­зистора VT1, выполняющего роль каскада сравнения, подаются соответственно сигналы со входа и выхода усилителя мощности. Напряжение, снимаемое с делителя R2R6R18, выбрано таким, что при работе усилителя в линейном режиме и при отсутствии искаже­ний напряжения на базе и эмиттере транзистора этого каскада рав­ны. При перегрузке на выходе усилителя мощности, а также при включении температурной защиты на выходе каскада сравнения появляется напряжение. Это напряжение усиливается транзис­тором VT3 и запускает ждущий мультивибратор, выполненный на транзисторах VT5 и VT9. Мультивибратор через усилитель тока, выполненный на транзисторе VT12, включает индикатор перегруз­ки на время, определяемое цепочкой R30, С13 (около 0,5 с). В качестве индикатора используется лампочка Е2. При срабатывании температурной защиты на лампочку подается постоянное напря­жение.
Элементы схем коммутации. В некоторых моделях высшего клас­са для переключения диапазонов и рода работ используют ком­мутирующие устройства с помощью сенсоров. На рис. 8.15 приве­дена схема ячейки сенсорных переключателей музыкального центра «Такт-001 -стерео», предназначенной для включения одной из фик­сированных настроек или плавной настройки в диапазоне УКВ.
Схема содержит переключающее устройство, выполненное на транзисторах VT1 и VT5 и переключающего элемента на транзис­торах VT9 и VT13 и оптроне Э1. При касании пальцем к сенсор­ной площадке (вход схемы) к базовой цепи транзистора VT1 под­ключается полное сопротивление оператора. Потенциал базовой цепи по высокой частоте становится близким к потенциалу корпуса. Генератор, выполненный на транзисторе VT1, начинает генериро­вать колебания.


Триодный детектор VT5 открывается, а на кол­ лекторе транзистора развивается практически полное напряжение источника питания. Это напряжение открывает транзистор VT9, а напряжение, появляющееся на резисторе R31, вызывает прохож­дение тока через резистор R35, достаточного для насыщения тран­зистора VT13.

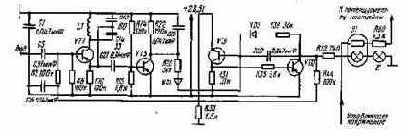

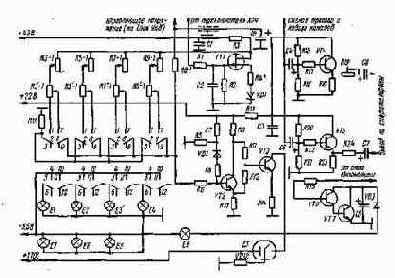

Рис. 8.15. Схема ячейки сенсорного переключателя рода работ
Через открытый транзистор VT13, лампочку оптрона Э1 и лам­пу индикации Е включения данного режима работы потечет ток. Сопротивление фоторезистора оптрона уменьшится и управляющее напряжение через резистор R60 будет подано на потенциометр настройки на принимаемые станции. Лампочка, индицирующая ра­боту в данном режиме, будет светиться.
Поскольку обратное напряжение, подводимое к базе VT9 че­рез резистор R39 и диод VD5, совпадает по фазе с напряжением входного импульса, то схема войдет в режим самоблокировки, ко­торый сохранится после удаления пальца оператора с сенсорной площадки.

8.3. Тюнеры высшего класса
Отечественной промышленностью начали выпускаться стереофо­нические УКВ тюнеры, предназначенные для высококачественного приема стереофонических программ. В этих моделях используются самые прогрессивные технические решения, позволяющие достичь наилучших параметров в области высококачественного приема, в особенности стереофонических программ в диапазоне УКВ.
Первым отечественным УКВ тюнером высшего класса является модель «Ласпи-001 -стерео». Структурная схема тюнера приведена на рис. 8.16. Она состоит из блоков: УКВ, УПЧ, стереодекодера, фильтров и автоматики, индикации, управления, питания (БП).
Блок УКВ тюнера построен так же, как и блок УКВ радиолы «Виктория-001-стерео» (см. рис. 8.9). Блок построен на пяти тран­зисторах. Он содержит входную цепь (Вх Ц), два каскада УВЧ, отдельный гетеродин, смеситель (См) и замкнутую в блоке усилен­ную АРУ (ДАРУ и У АРУ). Отличительной особенностью блока УКВ тюнера «Ласпи-001-стерео» является использование в обоих каскадах УВЧ и смесителе полевых транзисторов, а в каскаде гете­родина — кремниевого транзистора.


Тракт промежуточной частоты ЧМ сигналов содержит пять уси­лительных каскадов сигналов ПЧ (рис. 8.17), фильтр сосредоточен­ной селекции и частотный детектор. В тракте применены кремние­вые транзисторы КТ339. Первый каскад УПЧ выполнен на тран­зисторе VT1 по схеме с общим эмиттером. Нагрузкой транзистора является пятизвенный фильтр сосредоточенной селекции L1C2C3 L2C6 L3C8 L4C10 L5C12C13.
Во втором каскаде (VT2) нагрузкой является широкополосный контур L6CI6C17. Аналогично построены третий и четвертый каска­ды УПЧ на транзисторах VT3 и VT4. Нагрузкой каскадов являют­ся колебательные контуры L7C21C22 и L8C25C26. Параллельно контурам подключены диоды VD1, VD2 и VD3, VD4, выполняющие функции двусторонних ограничителей при приеме сильных сигна­лов.
Пятый каскад выполнен на транзисторах VT5 и VT6, включен­ных по каскодной схеме. Схема частотного детектора аналогична рассмотренным ранее. Она выполнена на диодах VD5 и VD6. Связь между контурными катушками L9 и L11 индуктивная. Цепочка R33, R36, С35 служит в качестве фильтра для сигналов промежуточной частоты 10,7 МГц. Корректирующая цепочка R40, С39 обеспечивает подъем в области надтональных частот (до 46 кГц).
К выходу детектора подключен апериодический каскад предва­рительного усиления низкой частоты (ПУНЧ) с сильной отрица­тельной обратной связью. Его назначение — обеспечение постоян­ного входного сопротивления. С выхода этого каскада сигнал по­дается на вход стереодекодера.
Стереодекодер. В стереодекодере тюнера «Ласпи-001-стерео» (рис. 8.18) декодирование комплексного стереофонического сигна­ла осуществляется суммарно-разностным методом. Цепочка Rl, R3, С2 на входе первого каскада обеспечивает подъем в области надто­нальных частот. С коллектора транзистора VT1 тональная часть спектра стереофонического сигнала (А + В) через фильтр нижних частот (R6C5C19C21) и резисторы R35 и R36 подается на суммарно-разностное устройство (резисторы R39, R40). С эмиттера тран­зистора VT1 комплексный стереофонический сигнал подается на каскад восстановления поднесущей частоты.

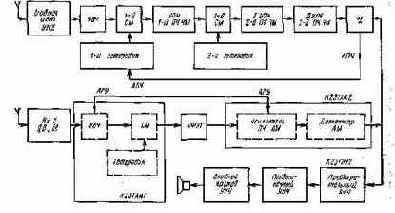

Рис. 8.16. Структурная схема тюнера «Ласпи-001-стерео»

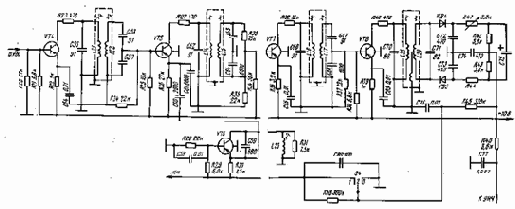

Рис. 8.17. Схема тракта УПЧ сигналом ЧМ тюнера «Ласпи-001 -стерео»

Каскад выполнен на транзисторе VT2 по схеме с умножением добротности за счет глубокой положительной обратной связи через L1 и L2. Нагрузкой транзистора является контур L1C7, настроен­ный на поднесущую частоту. Резистором R9 регулируется доброт­ность контура, а резистором R10 — усиление каскада.
Через цепочку С8, С9, R14, С10, обеспечивающую подъем верх­них частот, сигнал поступает на резонансный усилительный кас­кад, выполненный на транзисторе VT3. Нагрузкой транзистора яв­ляется контур L3C11, шунтируемый резистором R17 и имеющий индуктивную связь с амплитудным детектором.

Рис. 8.18. Схема блока стереодекодера тюнера «Ласпи-001-стерео»
Детектор выполнен по мостовой схеме на диодах VD1...VD4. Продетектированный разностный сигнал (А — В) подается на уси­лительный каскад на транзисторе VT4.
Между детектором и транзистором VT4 включен переменный ре­зистор R14-1, позволяющий регулировать по амплитуде сигнал (А — В) и тем самым регулировать зону стереоэффекта. Этот ре­гулятор в тюнере носит название «стереобаза». Сигнал (А — В) после усиления поступает на фазоинвертор, выполненный на тран­зисторе VT5.
С коллектора транзистора VT5 сигнал поступает на суммиру­ющее устройство в противофазе (В — А), а с эмиттера — в фазе (А — В). На резисторе R39 происходит сложение сигналов (А + В) и (б — Л), а на резисторе R40 — сигналов (А + В) и (А — В). Та­ким образом осуществляется разделение сигналов А и В по двум каналам.
На транзисторах VT6 и VT7 выполнены предварительные усилители, с выходов которых сигналы А и В поступают на блок фильтров и автоматики.
Блок фильтров и автоматики содержит фильтры надтональ-ных частот, систему индикации и систему автоматического пе­рехода на стерео- или моноприем (рис. 8.19).

Рис. 8.19. Схема блока фильтров и автоматики тюнера «Ласпи-001 -стерео»
Выделенные стереодекодером сигналы А и В поступают на «фильтры-пробки» надтональных частот (31, 25; 62,5 кГц), сос­тоящие из индуктивностей LI, L2, L3, L4 и конденсаторов С14, С15, СП, С12, С9, С10, С7, С8, С5, Сб. Фильтры ослабляют сигналы надтональных частот комплексного стереофонического сиг­нала более чем на 50 дБ и, таким образом, предотвращают прослушивание комбинационных низкочастотных помех, возни­кающих в результате перемножения поднесущей частоты и ко-, лебаний генератора подмагничивания магнитофона при записи с тюнера.


После фильтров сигналы А и В через переключатель могут быть поданы либо на входное гнездо для подключения усили­теля низкой частоты, либо через усилители в блоке управления на выходной разъем для подключения стереотелефонов.
На транзисторе VT1 (см. рис. 8.19) выполнена схема управ­ления индикатором стереосигнала. При наличии стереопрограм-мы сигнал поднесущей частоты (31,25 кГц) с коллектора тран­зистора VT3 блока стереодекодера (см. рис. 8.18) поступает на базу транзистора VT1 блока автоматики и усиливается. Затем сигнал детектируется диодом VD1 и поступает на управляющий электрод тиристора VD2. Тиристор запирается, а вырабатывае­мое постоянное напряжение подается на блок управления и далее на лампочку Е6 индикации наличия стереопередачи (см. рис. 8.21). Схема автоматического перехода на стерео- и моноприем вы­полнена на полевом транзисторе VT2 (см. рис. 8.19). При нали­чии стереосигнала транзистор VT2 запирается высоким посто­янным напряжением, поступающим на его вход через переклю- -чатель рода работ (через отжатую кнопку Моно). Сопротивле­ние транзистора при этом велико. Транзистор VT2 подключен через переключатель (нажатую кнопку «АВТ») ко входу тран­зистора VT5 блока стереодекодера (см. рис. 8.18) и его большое сопротивление при этом не влияет на работу стереодекодера.
При низком уровне стереофонического сигнала на входе тю­нера (менее 15 ... 20 мкВ) уровень сигнала поднесущей часто­ты (31,25 кГц) окажется малым и на выходе схемы управления (тиристоре VD2, рис. 8.19) будет низкий уровень постоянного напряжения. При этом лампочки наличия стереопередачи (см. рис.. 8.21, Е6) погаснет, транзистор VT2 (см. рис. 8.19) откро­ется, его сопротивление будет мало и станет шунтировать вход транзистора VT5 блока стереодекодера (см. рис. 8.18). Таким образом, сигнал (А — В) проходить через каскад на транзисто­ре VT5 блока стереодекодера не будет, а на выходе тюнера бу­дет только тональная часть стереофонического сигнала — сиг­нал (А + В), т.


е. тюнер будет работать в монорежиме.
При нажатой кнопке Моно переключателя независимо от уровня входного сигнала транзистор VT2 блока автоматики (см. рис. 8.19) открыт и стереодекодер находится в режиме моно­приема. При отжатых кнопках АВТ и Моно автоматического переключения режимов работы стереодекодера не происходит и стереофонические передачи могут прослушиваться при любых уровнях сигнала на входе тюнера.
Блок индикации (рис. 8.20) выполняет функцию управле­ния стрелочным индикатором и содержит также схему шумопо­нижения.

Рис. 8.20. Схема блока индикации и шумоподавления тюнера «Лаепи-001-стерео»
Схема управления стрелочным индикатором состоит из двух частей: схемы грубой настройки, выполненной на транзисторах VT1 и VT2, и схемы точной настройки (по нулю 5-кривой), выполненной на транзисторах VT5, VT6 и диодах VD5 ... VD9.
Грубая настройка производится при нажатой кнопке АВТ. Сигнал промежуточной частоты, снимаемый с тракта УПЧ, по­дается на базу транзистора VT1 блока индикации. Усиленный сигнал с коллектора VT1 подается на детектор, выполненный на диоде VD3. Продетектированный сигнал, снимаемый с ре­зистора R7, подается на стрелочный индикатор.
Точная настройка на принимаемую станцию осуществляет­ся при отжатой кнопке АВТ с помощью балансного моста, вы­полненного на диодах VD5 ... VD8. При точной настройке на принимаемую станцию мост сбалансирован с помощью подстроеч-ного резистора R20 — напряжение с частотой 50 Гц не прохо­дит на базу транзистора VT5. К стрелочному индикатору при­ложено постоянное положительное напряжение с подстроечно-го резистора R19, которое отклоняет стрелку индикатора в край­нее правое положение. По мере отстройки тюнера от станции (отклонении сигнала ПЧ от номинального значения) происхо­дит разбаланс моста за счет напряжения, снимаемого с частот­ного детектора, и напряжение с частотой 50 Гц поступает на вход усилителя (на базу транзистора VT5). Это напряжение после усиления каскадами на транзисторах VT5 и VT6 выпрям­ляется диодом VD9 и подается на стрелочный индикатор.


Так как это напряжение отрицательной полярности, то оно компенсирует напряжение положительной полярности, снимае­мое с резистора R19. Стрелка прибора отклоняется влево. Сум­марное действие обоих напряжений приводит к тому, что мак­симум показаний индикатора будет соответствовать нулю S-кривой.
Схема шумоподавления тюнера «Ласпи-001-стерео» выпол­нена на транзисторах VT3, VT4, VT7 (см. рис. 8.20) и предназ­начена для уменьшения шумов при перестройке по диапазону и подавления боковых настроек частотного детектора.
Сигнал промежуточной частоты при точной настройке на станцию со 2-го каскада УПЧ после .усиления каскадом на тран­зисторе VT1 блока индикации (см. рис. 8.20) и детектирования через фильтр нижних частот подается на эмиттерный повтори­тель, выполненный на транзисторе VT3.
Этот каскад представляет собой пороговое устройство, ко­торое срабатывает, если сигнал на входе тюнера менее 15 ... 20 мкВ, т. е. на базу транзистора VT3 подается малое напряжение и тран­зистор запирается. При этом на выходе транзистора VT3 появит­ся высокий уровень постоянного напряжения, а его выходное сопротивление будет мало.
Коллектор транзистора VT3 соединен с базой транзистора VT4. При большом напряжении на эмиттере транзистора VT4 диод VD4 открывается и вход каскада предварительного усили­теля НЧ, выполненного на транзисторе VT7 (см. рис. 8.17), шунтируется малым выходным сопротивлением порогового уст­ройства (резистором R16) через нажатую кнопку ПШ (подави­тель шумов). Сигнал на выходе тюнера будет отсутствовать. При сигнале на входе тюнера более 20 мкВ на выходе тран­зистора VT3 будет низкий уровень постоянного напряжения, а диод VD4 заперт.
При неточной настройке тюнера на принимаемую станцию сигнал промежуточной частоты дополнительно модулируется по амплитуде за счет нелинейности ската резонансной кривой тракта УПЧ. Сигнал этой паразитной амплитудной модуляции, снимаемый с эмиттера транзистора VT2 (см. рис. 8.20), уси­ливается каскадом на транзисторе VT7 и детектируется пико­вым детектором на диоде VD10, на выходе которого появляется высокий уровень напряжения.


Продетектированное напряжение паразитной AM открывает диод VD11. При этом вход каскада предварительного УНЧ на транзисторе VT7 (см. рис. 8.17) шунтируется конденсатором СП и боковые настройки подавляются при нажатой кнопке ПШ (подавитель шумов).
Блок управления тюнера «Ласпи-001-стерео» (рис. 8.21) со­держит каскады управления электронной шкалой, АПЧ, индикации стереорежима и согласования для прослушивания передач на под­ключаемые стереотелефоны.

Рис. 8.21. Схема блока управления тюнера «Ласпи-001-стерео»
На полевом транзисторе VI1 выполнена схема управления автоматической подстройкой частоты гетеродина. При вклю­ченной АПЧ напряжение с выхода частотного детектора (см. рис. 8.17) поступает на затвор транзистора VT1. Изменение на­пряжения на частотном детекторе вызывает соответствующее из­менение напряжения на затворе, а следовательно и на стоке тран­зистора VT1. Напряжение со стока транзистора через потенциометры настройки R3-1, R5-1, R7-1, R9-1 поступает на блок УКВ и управляет емкостью варикапных матриц.
Настройка тюнера на принимаемую станцию осуществляется одним из потенциометров R3-1, R5-1, R7-1, R9-1 в зависимости от положения переключателя фиксированных настроек. С помощью каждого потенциометра перекрывается весь диапазон принимае- -мых частот УКВ. Управляющее напряжение с потенциометров пода­ется на варикапы блока УКВ и на усилитель на транзисторах VT2 и VT3, который управляет работой электронного указателя шкалы, выполненного на индикаторе ИН-13 (E5). Длина светящегося участ­ка шкалы индикатора пропорциональна величине приложенного к индикатору постоянного напряжения.
На транзисторах VT4 и VT5 выполнены эмиттерные повто­рители, служащие для согласования низкоомных телефонов с выходным сопротивлением фильтров надтональных частот.
Схема управления индикацией работы режима стереоприе-ма выполнена на транзисторах VT6 и VT7. При подаче положи­тельного напряжения с блока фильтров транзистор VT7 от­крывается и загорается лампочка индикации стереорежима.


Контрольные вопросы
1. Какие отличительные особенности имеют схемы переносных радиоприем­ников высшего класса?
2. Объясните построение схемы блока УКВ радиоприемника «Ленинград-010-стерео».
3. Как работает схема, управляющая сигналом многолучевого приема в радиоприемнике «Ленинград-010-стерео»?
4. Объясните построение схемы высокочастотных каскадов радиоприемника «Салют-001».
5. Как работает система АРУ в тракте AM радиоприемника «Ленинград-002»?
6. Объясните построение структурной схемы радиолы высшего класса «Вик-тория-001-стерео».
7. Объясните построение схемы блока УКВ радиолы «Виктория-001-стерео».
8. Расскажите об особенностях системы АРУ, замкнутой в блоке УКВ ра­диолы «Виктория-001-стерео».
9. Объясните работу схемы блока стереодекодера радиолы «Виктория-001-стерео».
10. Как работает схема автоматического переключения режима «Моно — стерео»?
11. Объясните построение схемы и работу блока стереодекодера СД-А-5.
12. Как работает схема АРУ с задержкой в тракте AM радиолы «Викто­.рия-001-стерео»?
13. Для какой цели служит блок корректирующего усилителя в ЭПУ с магнитной головкой? Объясните построение его схемы.
14. Какие существуют схемы защиты усилителя мощности?
15. Как работает переключающая сенсорная ячейка?
16. Объясните построение структурной схемы тюнера высшего класса «Ласпи-001 -стерео».
17. Объясните построение схемы блока стереодекодера тюнера «Ласпи-001-стерео».
18. Как работает схема управления индикатором стереосигнала?
19. Объясните, как осуществляется настройка тюнера «Ласпи-001-стерео» на принимаемые станции по стрелочному индикатору.
Глава девятая

АВТОМОБИЛЬНЫЕ РАДИОПРИЕМ­НИКИ И МАГНИТОЛЫ
9.1. Особенности построения автомобильных радиоприемников
Особенности эксплуатации автомобильных радиоприем­ников и специфические требования к ним наложили определен­ные условия на построение принципиальной схемы радиоприем­ника и его конструкцию. Одним из основных конструктивных требований является выполнение радиоприемника в минималь­но возможных габаритных размерах.


Уменьшение габаритных размеров автомобильных радио­приемников достигается в основном за счет использования малогабаритных узлов и деталей. Поэтому интегральные микросхемы начали впервые применяться именно в автомобиль­ных радиоприемниках.
На конструкцию и даже на сложность принципиальной схе­мы автомобильного приемника влияют климатические и меха­нические условия эксплуатации, которые резко отличаются от условий эксплуатации остальных типов бытовой радиовеща­тельной аппаратуры. Автомобильный радиоприемник должен сохранять работоспособность при понижении температуры ок­ружающей среды до — 20°С, а также при повышении темпера­туры до +50° С.
При повышении температуры могут изменяться режимы тран­зисторов высокочастотного тракта. Транзисторы выходных кас­кадов низкой частоты могут при этом даже выходить из строя, поскольку этот дополнительный нагрев может привести к лавино- ч образному росту коллекторного тока. Поэтому мощные оконеч­ные транзисторы должны быть жестко температурно стабили­зированы во избежание пробоя по току.
Воздействие пониженной температуры также приводит к из­менению режимов работы транзисторов и ухудшению чувстви­тельности. При пониженной температуре происходит также уменьшение емкости электролитических конденсаторов, возрас­тание их тока утечки, возрастание индуктивности обкладок конденсаторов. Эти факторы могут привести к ухудшению фильт­рации в развязывающих цепях и к возбуждению радиоприем­ника, к уменьшению максимальной выходной мощности и дру­гим явлениям.
В условиях эксплуатации автомобиля возможен резкий пе­реход от минусовой температуры к плюсовой, что приводит к конденсации влаги на его элементах. При этом наблюдается интенсивное воздействие процесса окисления металлических элементов радиоприемника, взаимодействие влаги с остатками флюсов, использовавшихся при пайке. Происходит окисление паяных соединений, что приводит к нарушению электрических контактов. Воздействие повышенной влажности на элементы схемы радиоприемника приводит к изменению собственной ем­кости контуров, ухудшению электрической изоляции, возраста­нию потерь на высоких частотах, снижению добротности кон­туров.


При этом происходят расстройка контуров, уход частоты гетеродина, а иногда даже выход радиоприемника из строя.
Автомобильный радиоприемник при эксплуатации постоян­но подвергается воздействию вибрации и тряски. Это предъяв­ляет требования к жесткому механическому креплению таких элементов радиоприемника, как трансформаторы, крупногаба­ритные электролитические конденсаторы, проводники. В противном случае при вибрациях могут быть нарушения контактов, прерывание звука, трески и другие паразитные явления.
Исходя частично из механических требований, в автомо­бильных радиоприемниках для перестройки контуров тракта высокой частоты и гетеродина используются блоки катушек переменной индуктивности — ферровариометры. Перестройка кон­туров в этом случае осуществляется за счет плавного из­менения индуктивности контуров катушки при поступательном перемещении внутри ее ферритового сердечника (в диапазоне длинных, средних и коротких волн) или алюминиевого сердеч­ника (в диапазоне УКВ).
Условия приема радиовещательных станций в движущемся автомобиле значительно отличаются от условий приема в дру­гих бытовых радиоприемниках. При работе радиоприемника в автомобиле на его вход могут попасть сигналы, достигающие сотен милливольт, и вызвать перегрузку высокочастотного трак­та. В результате возникают комбинационные искажения. Кроме того, существует другое специфическое явление, заключающееся в кратковременном глубоком уменьшении в уровне входного сигнала во время проезда автомобиля под метал-лическими или железобетонными мостами, путепроводами и в туннелях. Для того чтобы автомобильный радиоприемник в этих условиях обес­печивал хорошее качество приема, к его основным параметрам (чувствительности, избирательности по соседнему и зеркаль­ному каналам, действию АРУ, системе статистического ограни­чения в тракте ЧМ и т. п.) предъявляются более высокие требо­вания, чем к аналогичным параметрам сетевых или переносных радиоприемников.
Условия приема в автомобиле усложняются еще и тем, что антенна автомобильного радиоприемника расположена в непос­редственной близости от источников помех, создаваемых различ­ными системами электрооборудования автомобиля.


Основны­ ми источниками помех на автомобиле являются система зажи­гания, регулятор напряжения, генератор.
Поскольку питание автомобильного радиоприемника осуще­ствляется от общей бортовой электросети автомобиля, напря­жения помех проникают в тракт приемника также и по цепям питания. Эти помехи при недостаточной фильтрации могут непосредственно воздействовать на контуры и высокочастотные каскады радиоприемника.
Исходя из этого, защита от помех, создаваемых системой электрооборудования автомобиля, является серьезной пробле­мой. Борьба с помехами осуществляется по двум направлениям: путем подавления помех на месте их возникновения и путем ос­лабления воздействия помех на радиоприемник.
В радиоприемнике борьба с помехами от системы электрообо­рудования автомобиля осуществляется за счет включения в це­пи питания фильтров, которые не должны нарушать работу системы электрооборудования, т. е. свободно пропускать постоян­ный ток, а высокочастотные токи помех задерживать.
Антенная система автомобиля состоит из самой антенны (те­лескопического вертикального штыря)- и соединительного, кабе­ля, с помощью которого принятый антенной сигнал подводится ко входу радиоприемника. Емкость кабеля в зависимости от ти­па антенны и марки автомобиля лежит в пределах 30 ... 50 пФ. Поскольку автомобильный радиоприемник работает от вполне определенной антенной системы, используется непосредствен­ное включение ее во входной контур. Таким образом, суммарная емкость антенной системы непосредственно входит во входной контур. Этим удается избежать потерь сигнала в элементах связи контура с антенной системой.
Государственным стандартом ГОСТ 17692 — 80 «Приемники радиовещательные автомобильные. Общие технические условия» определены требования к параметрам и потребительским вспо­могательным устройствам автомобильных радиоприемников трех групп сложности.
Для массовых автомобилей отечественной промышленностью выпускаются радиоприемники 2-й и 3-й групп сложности.


Существует группа радиоприемников, называемых автомо­бильно-переносными. При работе в автомобиле они устанавлива­ются в специальную кассету, имеющую разъемное контактное сое­динение для подключения антенны, бортового питания и внешней акустической системы. Приемник может быть вынут из кассеты и работать в переносном режиме, при подключении к нему отсека с комплектом элементов питания. В этом режиме к радиоприемнику предъявляются требования ГОСТ 5651-76 «Приемники радиове­щательные. Общие технические условия», относящиеся к пере­носным моделям.
В последние годы начали выпускаться автомобильные кассет­ные магнитолы, состоящие из радиоприемного тракта и магнито­фонного воспроизводящего устройства кассетного типа.
9.2. Автомобильные радиоприемники без УКВ диапазона
Простейшие автомобильные радиоприемники имеют только диа­пазоны длинных и средних волн. Схемы этих моделей выполняются либо на транзисторах, либо на интегральных микросхемах.
Схема автомобильного транзисторного, радиоприемника А-370 без УКВ диапазона приведена на рис. 9.1. Входная цепь на ДВ представляет собой П-образный колебательный контур L1L2C1C2C3C4C5. В диапазоне СВ контур образован катушкой индуктивности L2 и конденсаторами С1, С2, С5. Связь входного контура с антенной и базой транзистора УВЧ — емкостная.
Усилитель высокой частоты выполнен на транзисторе VTI, включенном по схеме с общим эмиттером. В качестве нагрузки транзистора используется резонансный перестраиваемый П-образ­ный контур. Он образован катушкой индуктивности L4 и конденсаторами СП, С12, С13, С14. При работе в диапазоне средних волн конденсатор СП отключается. Для подавления сигналов с частотой, равной промежуточной, в коллекторной цепи транзисто­ра УВЧ включен последовательный резонансный контур L3C8, настроенный на промежуточную частоту 465 кГц.
Преобразователь частоты выполнен на одном транзисторе VT2 (ГТ309Е) с совмещенным гетеродином. В диапазоне длин­ных волн контур гетеродина образован катушками индуктивности L12, ИЗ, L14, L15, L16 и конденсаторами СП, С18, С22, С23. В диапазоне средних волн катушки индуктивности L13 и L14, а также конденсаторы СП и С22 отключаются.

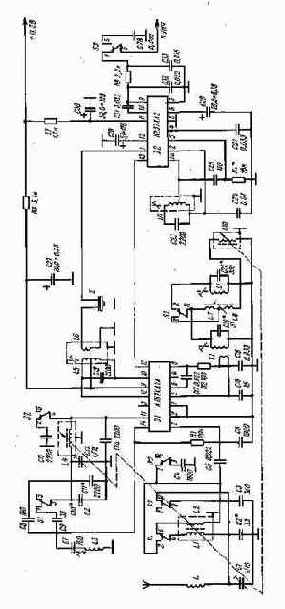

Рис. 9.1. Схема автомобильного радиоприемника А-370
Перестройка контурных катушек гетеродина L16, входной цепи L1 и L2 и УВЧ осуществляется с помощью ферровариометра.
Контур гетеродина с эмиттерной цепью транзистора преобра­зователя VT2 связан через катушки связи L11. Напряжение сиг­нала с контура УВЧ поступает в цепь базы транзистора преобра­зователя частоты VT2, нагрузкой которого является четырехкон-турный ФСС с емкостной связью между контурами. Связь первого контура L6C19 с коллекторной цепью транзистора преобразова­теля, а также последнего контура ФСС с базовой цепью транзис­тора VT3, выполняющего функцию первого каскада УПЧ, — ин­дуктивная.
Тракт усиления сигналов промежуточной частоты построен на двух транзисторах VT3 и VT4. Первый каскад — апериодический, нагрузкой его является резистор R12. Второй каскад — резонансный, с нейтрализацией внутренней обратной связи с помощью конден­сатора С34. Нагрузкой транзистора VT4 является широкополосный контур L17C35.
Для обеспечения работы АРУ используется отдельный детек­тор на диоде VD1, напряжение сигнала промежуточной частоты на который подается с коллекторного контура L17C35 через кон­денсатор С36. Использование специального детектора для АРУ позволило ввести задержку за счет подачи на диод постоянного напряжения, снимаемого с делителя R17R18. Для обеспечения не­обходимой глубины регулировки усиления цепью АРУ охвачены два каскада — усилитель высокой частоты и 1-й УПЧ. Управляю­щее напряжение АРУ в цепь базы транзистора УВЧ подается че­рез фильтр R19C29R1, а в цепь базы транзистора УПЧ — через этот же фильтр R19C29, резистор R10, катушку связи L10.
Усилитель низкой частоты — трехкаскадный. Предваритель­ный каскад выполнен на транзисторе VT5. Предоконечный кас­кад на транзисторе VT6 нагружен на согласующий фазоинверсный трансформатор 77. Связь между предварительным каскадом и предоконечным — гальваническая. Смещение на базу транзистора VT5 подается с эмиттера транзистора VT6 через резистор R23. Эта цепь является цепью обратной связи по постоянному току и служит для температурной стабилизации каскада.



Рис. 9.2. Схема тракта высокой и промежуточной частоты радиоприемника А-373Б
Оконечный каскад УНЧ выполнен на транзисторах VT7 и VT8 (П216Б) с бестрансформаторным выходом. Для улучшения температурной стабилизации каскада в цепях эмиттеров выходных тран­зисторов включены проволочные резисторы R33 и R34 сопротив­лением 0,2 Ом.

Рuc. 9.3. Принципиальная схема интег­ральной микросхемы К157ХА1А
Рис. 9.4. Принципиальная схема ни тегральной микросхемы К237ХА2
Для снижения нелинейных искажений и обеспечения заданной частотной характеристики все каскады УНЧ охвачены частотно-зависимой отрицательной обратной связью. Напряжение обратной связи подается с выхода УНЧ через цепочку R25, С43 в эмиттер-ную цепь транзистора VT5.
Помехоподавляющий фильтр, состоящий из дросселей L12 и L13 и конденсаторов С49, С47, С42, служит для защиты цепей питания приемника от проникновения в них помех от электрообору­дования автомобиля.
Стабилитрон VD3 (Д815Г) предназначен для стабилизации напряжения питания радиоприемника при изменении напряжения бортовой сети автомобиля. Кроме того, стабилитрон предназначен и для другой цели. Его динамическая емкость подключена парал­лельно емкости конденсатора С42 фильтра питания. В результате этого их суммарная емкость в холодное время года изменяется в меньшей степени, чем емкость одного конденсатора. За счет этого повышается устойчивость работы радиоприемника при низких температурах окружающей среды.
Автомобильный радиоприемник А-373Б с диапазонами ДВ и СВ выполнен на трех интегральных микросхемах: K157XA1A, К237ХА2, К174УН7. На первых двух выполнен тракт высокой и промежуточной частоты (рис. 9.2). Принципиальные схемы микро­схем приведены на рис. 9.3 и 9.4.
Микросхема D1 (K157XA1A) выполняет функцию УВЧ и пре­образователя частоты. Резонансный УВЧ построен на транзисто­ре VI микросхемы. В коллекторной цепи транзистора кроме кон­тура УВЧ включен последовательный контур L3C7, обеспечивающий ослабление сигналов с частотой, равной промежуточной.


Ав­ томатическая регулировка усиления каскада УВЧ осуществляется за счет подачи внешнего напряжения АРУ в цепь коллектора тран­зистора V1 (на вывод 13 микросхемы). Это напряжение изме­няет режим работы транзистора VI и соответственно коэффици­ент усиления каскада УВЧ. С контура УВЧ сигнал подается на смеситель (на вывод 11 микросхемы и далее на базу транзисто­ра V2). F
Смеситель выполнен на дифференциальной паре транзисторов V2 и V3 микросхемы — так называемый балансный смеситель. На транзисторах V4, V5 и V6 микросхемы построен гетеродин. Он выполнен по автогенераторной схеме с внутренней обратной связью. Напряжение гетеродина с коллектора транзистора V5 подается в. эмиттерные цепи транзисторов V2 и V3 смесителя. Нагрузкой смесителя является контур L5C15, настроенный на промежуточ­ную частоту 465 кГц. Согласование контура с входным сопротив­лением пьезокерамического фильтра, обеспечивающего селектив­ность по соседнему каналу, осуществляется с помощью катушки связи L6. После ПКФ сигнал промежуточной частоты поступает на вывод 1 микросхемы К237ХА2 на базу транзистора VI (см. рис. 9.4). Микросхема выполняет функцию УПЧ и детектора. В коллекторную цепь транзистора VI микросхемы включен контур Ы1С23, настроенный на промежуточную частоту. С контура через конденсатор С25 сигнал подается на трехкаскадный апериодичес­кий УПЧ на транзисторах V4...V6 микросхемы (на вывод 5 микро­схемы и далее на базу транзистора V4).
Детектор выполнен на транзисторах V7 и V8 микросхемы. Пос­тоянная составляющая продетектированного сигнала подается на усилитель постоянного тока на транзисторах V2 и V3, осущест­вляющий автоматическую регулировку усиления каскада УПЧ на транзисторе VI микросхемы, а также каскада УВЧ в микросхеме D1. С вывода 13 микросхемы D2 снимается сигнал АРУ и пода­ется на вывод 13 микросхемы D1 (на УВЧ). Напряжение низкой частоты снимается с вывода 9 микросхемы и через фильтр C32R9C33 подается в тракт УНЧ.
Усилитель сигналов низкой частоты радиоприемника А-373Б выполнен на интегральной микросхеме К174УН7 (рис. 9.5).


Принципиальная схема микросхемы приведена на рис. 7.15. Там же рассмотрена взаимосвязь транзисторов микросхемы и про­хождение сигнала.
9.3. Автомобильные радиоприемники и магнитолы с УКВ диапазоном
Ультракоротковолновый диапазон имеют радиоприемники и магнитолы 2-й группы сложности и некоторые радиоприемники 3-й группы сложности. Построение тракта ВЧ-ПЧ сигналов с амп­литудной модуляцией в этих моделях аналогично рассмотренным в предыдущем параграфе радиоприемникам А-370 и А-373Б.

Рис. 9.5. Схема тракта низкой частоты радиоприемника А-373Б
Тракт УКВ в автомобильных радиоприемниках выполняется по двум различным принципам: по традиционной схеме, принятой в переносных моделях (с одинарным преобразованием частоты принимаемого сигнала), или с двойным преобразованием частоты. Двойное преобразование частоты используется только в моделях 2-й группы сложности. Структурная схема такой модели (радио­приемника А-271) приведена на рис. 9.6.
Блоки УКВ автомобильных радиоприемников выполняются только по схеме с отдельным гетеродином, что вызвано требова­нием обеспечения стабильности частоты гетеродина при значи­тельных изменениях уровней принимаемых сигналов. Контуры УВЧ и гетеродина перестраиваются либо изменением индуктивности контурных катушек, либо изменением емкости с помощью варика­пов. Блоки КПЕ в автомобильных моделях не используются.

Рис. 9.6. Структурная схема автомобильного радиоприемника А-271

Рис 9.7. Схема блока УКВ радиоприемника А-271
Схема блока УКВ радиоприемника А-271 приведена на рис. 9.7.
Входной контур L16 С36 С37 С38 имеет индуктивную связь с антенной посредством катушки связи L15. Напряжение принима­емого сигнала с емкостного делителя входного контура подается на эмиттер транзистора VT1, выполняющего функцию УВЧ. Тран­зистор включен по схеме с общей базой. В коллекторной цепи транзистора включен резонансный контур L17C41C42.
Входной контур и контур УВЧ перестраиваются в диапазоне принимаемых частот УКВ путем изменения индуктивности контур­ных катушек L16 и L17. Для ослабления возможных перегрузок преобразователя частоты при сильных сигналах на входе парал­лельно резонансному контуру УВЧ включен диод VD1.


Преобразователь частоты выполнен на транзисторах VT2 и VT3. Усиленный сигнал подается на базу транзистора VT2 смеси­теля через конденсатор С44. Гетеродин выполнен на транзисторе VT3 по схеме автогенератора с емкостной обратной связью. В кол­лекторной цепи транзистора VT3 включен перестраиваемый контур гетеродина L19C46C47 и емкость варикапа VD2. Перестройка осу­ществляется с помощью алюминиевого сердечника. Варикап VD2 служит для автоматической подстройки частоты гетеродина. Управляющее напряжение на варикап подается с частотного де­тектора. Напряжение с контура гетеродина через катушку связи L18 и конденсатор С45 подается в цепь эмиттера транзистора VT2.
Нагрузкой смесителя является резонансный контур L20 С52 С53, настроенный на 1-ю промежуточную частоту 10,7 МГц. Для защиты тракта промежуточной частоты от перегрузок при воз­действии сильных входных сигналов контур зашунтирован дио­дом VD3. С емкостного делителя контура С52С53 сигнал первой промежуточной частоты подается в тракт УПЧ.

Рис. 9.8. Схема блока УКВ радиоприемника А-373
В блоках УКВ автомобильных радиоприемников применяется электронная настройка. На рис. 9.8 приведена схема блока УКВ радиоприемника А-373. Входной контур L2 С45 С47 VD3, контур УВЧ L4 С52 С53 VD4 и контур гетеродина L12 С59 С60 С63 VD5 перестраиваются изменением емкости варикапов VD3, VD4, VD5.
Исходя из требований селективности по зеркальному каналу и , перекрытия диапазона частот УКВ диапазона управляющее напря­жение при использовании варикапов КВ-102Г должно изменяться в пределах 6 ... 18 В. Для создания этого управляющего напря­жения необходим преобразователь напряжения, поскольку но­минальное значение бортовой сети составляет 13,2 В. Схема преоб­разователя напряжения радиоприемника А-373 приведена на рис. 9.9.

Рис. 9.9. Схема преобразователя напряжения радиоприемника А-373
Работа преобразователя осуществляется следующим образом. Импульсы, вырабатываемые генератором, выполнены на интег­ральной микросхеме К224ГГ1, с частотой следования около 100 кГц поступают на усилительный каскад на транзисторе VT1. Нагруз­кой транзистора является повышающий трансформатор Т2. Со вторичной обмотки трансформатора выпрямленное (управляющее) напряжение поступает на варикапы блока УКВ.


В эмиттерную цепь транзистора VT1 включена одна из катушек феррова-риометра, используемая для перестройки контура ДВ или СВ и не использую­щаяся при работе радиоприемника в диапазоне УКВ. При пере­стройке по диапазону индуктивность катушки ферровариометра изменяется, что изменяет отрицательную обратную связь по току, а следовательно и коэффициент усиления каскада. Изменение коэффициента усиления приводит к изменению выходного постоян­ного напряжения, подаваемого на варикапы для перестройки в диапазоне УКВ.
При использовании для перестройки контуров блока УКВ ва-рикапных матриц КВС111 в автомобильных радиоприемниках и . магнитолах третьей группы сложности можно обеспечить требо­вания по селективности по зеркальному каналу и коэффициенту усиления с использованием управляющего напряжения более низ­ких значений (от 2 до 10 В). Схема такого блока УКИ приведена на рис. 9.10. С помощью варикапных матриц VD1, VD2, VD3 осу­ществляется перестройка соответственно контуров — входного L2C1, контура УВЧ L3C8, контура гетеродина L5C15. В этом бло­ке УКВ полевые транзисторы используются как в каскаде УВЧ (VT1), так и в смесителе (VT2).

Рис. 9.10. Схема блока УКВ магнитолы АМ-301
Тракт промежуточной частоты сигналов ЧМ. В автомобильных радиоприемниках с двойным преобразованием частоты второй смеситель и второй гетеродин включаются после 1-го каскада УПЧ сигналов 1-й ПЧ (рис. 9.11), выполненном на транзисторе VT4. Каскад на транзисторе VT5 является смесителем 2-го преобразова­теля частоты, а 2-й гетеродин выполнен на транзисторе VT6 по схеме с общей базой. Контурной катушкой гетеродина является L23. Сигнал 2-го гетеродина с частотой 4,2 МГц через конденсатор С60 подается в цепь эмиттера транзистора VT5. Нагрузкой 2-го смесителя является полосовой фильтр L24 С62, L25 С63 С64, на­строенный на 2-ю промежуточную частоту 6,5 МГц.

Рис. 9.11. Схема тракта промежуточной частоты сигналов ЧМ радиоприемника А-271
Следующие каскады тракта УПЧ ЧМ выполнены на транзисто­рах VT7 и VT8 также с двухконтурными полосовыми фильтрами ПЧ в качестве нагрузки.


Частотный детектор выполнен по схеме дробного детектора на диодах VD4 и VD5.
Схема тракта УПЧ ЧМ с одинарным преобразованием частоты приведена на рис. 9.12. Тракт УПЧ содержит четырехкаскадный усилитель на транзисторах VT1 ... VT4 и имеет распределенную по каскадам селекцию. Нагрузкой каждого каскада является двух-контурный полосовой фильтр с внутриемкостной связью между кон­турами. Связь контуров с базой транзистора следующего каскада — индуктивная (катушки связи L3, L6, L9).
Часть постоянной составляющей дробного детектора через ре­зистор R22 подается на варикап, включенный в контур гетеродина блока УКВ для автоподстройки частоты гетеродина. Диоды VD3 и VD4 служат для ограничения уровня постоянной составляю­щей на одном уровне по обеим полуволнам низкочастотного сиг­нала.
Тракт УПЧ ЧМ некоторых автомобильных радиоприемников выполнен на интегральных микросхемах (рис. 9.13). В тракте используется гибридная интегральная микросхема К237УР5 и полупроводниковая — К174УР1. Связующим звеном между мик­росхемами служит четырехконтурный ФСС, состоящий из двухпо-лосовых фильтров. Связь между контурами полосовых фильтров — индуктивная, а связь между полосовыми фильтрами — емкостная, через конденсатор С73.

Рис. 9.12. Схема тракта промежуточной частоты сигналов ЧМ магнитолы АМ-303
Принципиальная схема микросхемы К.237УР5 и ее использова­ние для усиления сигналов тракта ЧМ рассмотрены в § 6.2 (см. рис. 6.6). Интегральная микросхема К174УР1 по своему построе­нию и функциональному назначению аналогична  микросхеме К174УРЗ, рассмотренной в § 7.1 применительно к ее использованию в тракте УПЧ ЧМ переносных магнитол «Рига-110» и «Аэлита-101» (см. рис. 7.5, 7.6).

Рис. 9.13. Схема тракта промежуточной частоты сигналов ЧМ радиоприемника А-373
Контур L14 С80 является фазосдвигающей цепью в каскаде частотного детектора. Настройка детекторного каскада сводится к настройке этого контура по максимуму выходного напряжения. С вывода 8 микросхемы сигнал низкой частоты подается в тракт УНЧ и через резистор R33 в цепь для АПЧ гетеродина.


Тракт высокой и промежуточной частоты сигналов AM в авто­мобильных радиоприемниках и магнитолах с УКВ диапазоном выполняется раздельным. Его построение аналогично построению этого тракта в схемах радиоприемников без УКВ диапазона.
Схема тракта высокой и промежуточной частот сигналов AM радиоприемника А-271 приведена на рис. 9.14. Он выполнен на двух интегральных микросхемах серии К237. На микросхеме D1 выполнены усилитель высокой частоты, гетеродин и смеситель. Входные цепи длинноволнового и средневолнового диапазонов образованы катушками индуктивностей L1 и L2 и конденсатора­ми С1...С5. В диапазоне длинных волн обе эти катушки включа­ются последовательно, а в диапазоне средних волн используется только катушка L1. Сигнал на вход УВЧ (на вывод 1 микросхемы) подается через конденсатор Сб.
Нагрузкой УВЧ является перестраиваемый П-образный контур, образованный катушками индуктивности L4 и L5 и конденсатора­ми С9...С15. В диапазоне длинных волн катушки индуктивности L4 и L5 включаются последовательно, а в диапазоне средних волн катушка ферровариометра L5 отключается. Для ослабления сиг­налов с частотой, равной промежуточной, применен контур L3C8, настроенный на частоту 465 кГц.
Гетеродин выполнен по схеме с трансформаторной обратной связью. Контур гетеродина в диапазоне длинных волн состоит из параллельно включенных контуров L10C23, L11C22 и вклю­ченных между собой последовательно катушек индуктивностей L12, L13, L14. Перестройка контуров гетеродина осуществляется с помощью катушки ферровариометра L14. В диапазоне сред­них волн контур L11C22 отключается, а катушка L12 закорачи­вается. Связь контура с транзистором гетеродина осуществляется с помощью катушки связи L9.
Нагрузкой смесителя является контур L6C17, настроенный на промежуточную частоту 465 кГц. Согласование этого контура с низким входным сопротивлением пьезокерамического фильтра ПК.Ф осуществляется с помощью катушки связи L7. Селективность по соседнему каналу обеспечивается этим пьезокерамическим фильт­ром.


После него сигнал промежуточной частоты поступает на вы­вод 1 микросхемы D2, которая выполняет функцию УПЧ и детекто­ра сигналов AM.

Рис. 9.14. Схема тракта высокой и промежуточной частот сигналов AM радиоприемника А-271
Контур L8C24, подключенный к выводу 14 микросхемы, настроен на частоту 465 кГц и является нагрузкой первого каскада УПЧ. Остальные усилительные каскады тракта УПЧ апериодические.
С вывода 13 микросхемы D2 снимается сигнал АРУ и пода­ется на УВЧ (вывод 13 микросхемы D1).
Напряжение звуковой частоты снимается с фильтра C31R5C32.
Тракт усиления сигналов низкой частоты автомобильных радио­приемников и магнитол с УКВ диапазоном выполняется либо с ис­пользованием гибридных интегральных микросхем серии К237, либо на полупроводниковых микросхемах серии К174. Выполнение трак­та УНЧ на интегральной микросхеме К174УН7 рассмотрено в раз­деле 9.2 (см. рис. 9.5).
Схема трлкта УНЧ радиоприемника А-275 с использованием интегральной микросхемы К237УН2 приведена на рис. 9.15. На ней выполнены предварительные каскады усиления сигналов НЧ, а в оконечных каскадах используются четыре дискретных транзис­тора.
Микросхема содержит пять транзисторов, которые соединены между собой гальванически (рис. 9.16). Каскад на транзисторе VI микросхемы обеспечивает стабилизацию режима по постоянному току транзистора V2. Сигнал низ­кой частоты с регулятора громкости через конденсатор С79 подается на вывод 3 микросхемы и далее на базу транзистора V2. На транзис­торе V3 выполнен эмиттерный повто­ритель, предназначенный для согласо­вания каскадов на транзисторах V2 и У4.
Сигнал низкой частоты с выхода интегральной схемы (с вывода 7) по­ступает на базу транзистора VII, ра­ботающего в качестве эмиттерного пов­торителя для одного из плеч выходного каскада, выполненного на транзисторе V12. С эмиттера транзистора VII сигнал поступает также на инверти­рующий каскад на транзисторе V9. С коллектора этого транзистора сигнал поступает на второе плечо выходного каскада, выполненного на транзисторе V10.



Рис. 9.15. Схема тракта сигналов низкой частоты радиоприемника А-275

Рис. 9.16. Принципиальная схема интегральной микро­схемы К237УН2
В усилителе применена параллельная отрицательная обрат­ная связь по постоянному и переменному току с выхода УНЧ на базу транзистора V2 микросхемы через вывод 14 микросхемы. Связь по постоянному току обеспечивает установку рабочей точки транзистора V2 таким образом, что напряжение на обоих пле­чах выходного каскада устанавливается одинаковым, равным половине величины напряжения питания. Из-за некоторого раз­броса параметров транзисторов может наблюдаться некоторая асимметрия по питанию выходных каскадов. Точное симметрирова­ние осуществляется подбором резистора R50.
Для повышения коэффициента усиления тракта УНЧ в- цепь об­ратной связи включен резистор R59, подключенный между вывода­ми 1 и 2 микросхемы, т. е. параллельно внутреннему резистору микросхемы. Глубину обратной связи по переменному току мож­но изменять подбором сопротивления резистора R5I и этим самым регулировать в некоторой степени чувствительность усилителя по напряжению. Для согласования выходного сопротивления детектора и входного сопротивления УНЧ в цепь подачи сигнала включены последовательно резисторы R47 и R48.
В тракте УНЧ применена ступенчатая регулировка тембра с помощью переключателя S5. Переключатель имеет три положе­ния: крайние положения соответствуют узкой и широкой поло­сам, а в среднем положении обеспечивается узкая полоса с зава­лом верхних звуковых частот на 6 дБ.
9.4. Автомобильно-переносные радиоприемники
Автомобильно-переносных радиоприемников существует всего две модели: «Урал-авто» и «Урал-авто-2». Первый выполнен пол­ностью на транзисторах, а второй (более поздняя модель) — с использованием гибридных интегральных микросхем серии К224.
Структурная схема радиоприемника «Урал-авто-2» приведена на рис. 9.17. Ее построение близко к построению схем переносных радиоприемников 2-го и 3-го классов, рассмотренных в гл. 5 и 6.


Блок УКВ радиоприемника выполнен на двух транзисторах, и одной интегральной микросхеме (рис. 9.18). Транзисторы VT1 и VT2 выполняют функцию первого и второго каскадов УВЧ, а мик­росхема — функцию преобразователя частоты.
Входная цепь УВЧ представляет собой широкополосный непе-рестраиваемый резонансный контур L7C4 L8C5, имеющий индук­тивную связь с антенной через катушку связи L6.

Рис. 9.17. Структурная схема автомобильно-переносного радиоприемника «Урал-авто-2»
Ко входу VT1 контур подключен полностью через разделитель­ный конденсатор С7. Нагрузкой обоих каскадов УВЧ служат резо­нансные контуры. Для первого УВЧ — L18C16 С18С22, а для второго — L21C35C36C37. Перестройка контуров в диапазоне при­нимаемых частот осуществляется с помощью блока переменных конденсаторов С22 и С37 соответственно. Связь контуров с пос­ледующим каскадом — индуктивная, с помощью катушек связи: L19 в контуре I УВЧ и L22 в контуре II УВЧ. Для предохранения преобразователя частоты от перегрузок при воздействии на вход блока УКВ сильных сигналов параллельно контуру II УВЧ подклю­чен диод VD1.

Рис. 9.18. Схема блока УКВ радиоприемника «Урал-авто-2»
Сопряжение настроек контуров с контуром гетеродина осу­ществляется изменением индуктивности контурных катушек L18 и L21 с помощью сердечников и подстроечных конденсаторов С18 и С36.
Микросхема содержит два транзистора. На одном из них VT4 построен гетеродин, а на другом VT3 — смеситель.
Гетеродин работает по схеме автогенератора с емкостной обрат­ной связью по напряжению. Обратная связь между коллектором и эмиттером осуществляется с помощью конденсатора С66, под­ключенного к выводам 7 и 9 микросхемы, и конденсатора СЗ, на­ходящегося внутри микросхемы. Контур гетеродина образован катушкой L35, конденсаторами С45, С46, С47, С48, С51 и ем­костью варикапа VD2, включенного в контур для автоматической подстройки частоты гетеродина. Управляющее напряжение на ва­рикап подается с выхода частотного детектора через фильтр R14C54.


Транзистор микросхемы VT3, на котором выполнен смеситель, включен по схеме с общим эмиттером. Напряжение принимаемо­го сигнала с выхода усилителя высокой частоты подается на базу транзистора смесителя (вывод 1 микросхемы), а напряжение гетеродина — на эмиттер (вывод 3 микросхемы). Нагрузкой смесите­ля является резонансный контур, образованный катушкой индук­тивности L39 и конденсаторами С38, С50, С53. Контур настроен на промежуточную частоту 10,7 МГц. Связь контура со входом пер­вого каскада УПЧ — емкостная, с помощью емкостного делителя С 50 С 53.
Принцип построения тракта высокой частоты сигналов AM и совмещенного тракта промежуточной частоты АМ-ЧМ аналоги­чен построению схемы переносного радиоприемника «Орион-301» (см. рис. 5.8), выполненной на этих же микросхемах, но с большим числом каскадов усилителя УПЧ. Это необходимо для обеспечения параметров приемника 2-й группы сложности по ГОСТ 17692 — 80. Кроме того, в радиоприемнике «Урал-авто-2» (см. рис. 9.16) имеются УВЧ, ПКФ в тракте ПЧ AM, амплитудный детектор (АД) на отдельной интегральной микросхеме, которая одновременно выполняет функцию усилителя постоянного тока АРУ.
Тракт усиления сигналов низкой частоты незначительно отли­чается от тракта в аналогичных переносных радиоприемниках и магнитолах, выполненных с применением интегральных микро­схем серии К224 (см. рис. 5.12). В тракте УНЧ введен дополни­тельный каскад предварительного усиления (рис. 9.16). Он же служит и для обеспечения коррекции частотной характеристики — подъема в области низких звуковых частот, который необходим в автомобильном режиме.
Нагрузкой выходного каскада УНЧ является либо головка громкоговорителя 0,5 ГД-30 (в переносном режиме), либо 4ГД-8Е (в автомобильном режиме). В автомобильном режиме блок пита­ния автономных батарей, имеющий напряжение 9 В, отключается и приемник подключается к бортовой сети автомобиля напряже­нием 132,2 В. При этом за счет большего питающего напряжения, а также за счет меньшего сопротивления звуковой катушки головки громкоговорителя 4ГД-8Е увеличивается выходная мощность УНЧ.


Блок фильтров питания служит для защиты цепей питания ра­диоприемника от помех, создаваемых электрооборудованием авто­мобиля.
Контрольные вопросы
1. Расскажите о специфических особенностях условий эксплуатации автомо­бильных радиоприемников и требованиях к ним.
2. Объясните построение схемы автомобильного радиоприемника А-370.
3. Какие функции выполняют микросхемы К157ХА1А и К237ХА2 в радиопри­емнике А-373Б? Объясните построение каскадов схемы с их использованием.
4. Какие имеются особенности построения структурных схем автомобильных ра­диоприемников с УКВ диапазоном?
5. Объясните построение схемы и работу каскадов блока УКВ радиоприемника А-271.
6. Объясните построение схем блоков УКВ автомобильных радиоприемников с электронной настройкой.
.7. Как работает каскад преобразователя напряжения для управления варикапа­ми блока УКВ?
8. Поясните работу схемы тракта УКВ радиоприемника А-271 с двойным пре­образованием частоты.
9. Объясните построение схемы тракта УПЧ сигналов ЧМ магнитолы «АМ-303».
10. Какие функции выполняют интегральные микросхемы К237УР5 и К174УР1 в тракте УПЧ ЧМ радиоприемника А-373?
11. Объясните построение схемы тракта УНЧ радиоприемника А-275. Какие функции в тракте выполняет микросхема К237УН2?
12. Как построена структурная схема автомобильно-переносного радиоприемни­ка «Урал-авто-2»?
13. Объясните построение схемы блока УКВ радиоприемника «Урал-авто-2».
14. Какие интегральные микросхемы используются в трактах УПЧ и УНЧ радио­приемника «Урал-авто-2»?
Глава десятая

ПРОВЕРКА ОСНОВНЫХ ПАРАМЕТ­РОВ РАДИОПРИЕМНИКА
10.1. Общие положения
Для полной оценки качества радиоприемников проверяют до 50...70 параметров. Чем выше класс радиоприемника, тем большее число параметров требуется проверить.
Полный перечень параметров радиоприемника оговаривается техническими условиями. Однако не по всем параметрам техни­ческих условий заводом-изготовителем осуществляется сплошной контроль всех выпускаемых радиоприемников.


Ряд параметров, который обеспечивается его схемой и конструкцией с достаточным производственным запасом и контролируется в процессе сборки и настройки, подвергается лишь выборочному контролю при проверке готового изделия.
Наиболее важные параметры радиовещательных приемни­ков регламентируются ГОСТ 5651 — 76 «Приемники радиовещатель­ные. Общие технические условия». Отремонтированные радиопри­емники в период гарантийного обслуживания должны соответство­вать требованиям этого стандарта и техническим условиям. Для радиоприемников, находящихся в эксплуатации длительное вре­мя (более 5 лет), возможно ухудшение параметров до 30...50%, в зависимости от срока эксплуатации. Параметры таких радиопри­емников регламентируются республиканскими стандартами на отре­монтированные радиоприемники.
После проведенного ремонта возникает необходимость прове­рять основные параметры радиоприемника для определения воз­можностей его дальнейшей эксплуатации, а также те параметры, на которые могла повлиять непосредственно или косвенно устранен­ная неисправность.
Измеренные параметры могут быть достоверны; если измери­тельная аппаратура, условия и методика измерений соответству­ют требованиям действующих стандартов и технических условий.
Измерения параметров радиоприемников должны проводиться при номинальных напряжениях источника питания с допустимым отклонением не более ±2% при температуре окружающего воз­духа 25 ± 10°С, относительной влажности 60 ± 15% и атмосферном давлении от 86 до 106 Па.
Измерения, связанные с необходимостью подачи на вход прием­ника малых сигналов и при наличии внешних помех (например, большая напряженность поля местных станций), желательно проводить в экранированных камерах, или, в крайнем случае, в помещениях, где уровень помех, измеренный в тракте промежу­точной частоты приемника, ниже уровня полезного сигнала более чем на 20 дБ.
При измерениях параметров низкочастотного тракта радио­приемника (чувствительность со входа звукоснимателя, напря­жение на выходе для подключения магнитофона на запись и др.), связанных с необходимостью подачи на вход звукоснимателя ма­лых напряжений звуковой частоты, все соединения приборов с .


гнездами звукоснимателя должны производиться экранированным кабелем, с обязательным заземлением экрана. Увеличение уров­ня фона приемника от присоединения измерительной аппаратуры к гнездам звукоснимателя не должно превышать 2 дБ.
Все параметры радиоприемника в той или иной мере взаимо­связаны, поэтому измерение одних параметров проводится при оп­ределенных (заданных) значениях других. Для этого вводятся стан­дартные уровни испытательных сигналов, а для идентичности условий измерений параметров различных приемников устанав­ливаются определенные частоты испытательных сигналов, на которых проводятся .измерения.
При измерении параметров в одной точке (в середине каж­дого диапазона) следует использовать следующие частоты: ДВ — 250 кГц; СВ — 1,0 МГц, KB — 7,2 МТц; УКВ — 69 МГц. Если измеряемые параметры необходимо оценить и на краях диапазо­нов, то их дополнительно измеряют на следующих частотах: ДВ — 160 кГц, 400 кГц; СВ — 560 кГц, 1,4 МГц; KB — 4 МГц, 11,8 МГц, 17,8 МГц, 25,8 МГц; УКВ — 66 МГц, 73 МГц.
В качестве испытательного сигнала при измерениях парамет­ров радиоприемником используется синусоидальный сигнал с час­тотной модуляцией 1000 Гц. Глубина модуляции — обычно безразмерная величина. Так глубина модуляции 0,3 соответствует амплитудной модуляции сиг нала 30%, при частотной модуляции сигнала — 15 кГц.
Измерительные генераторы должны подключаться ко входу ра­диоприемника через согласующие звенья или эквиваленты антенн наружной или штыревой (телескопической).
Многие параметры радиоприемника (чувствительность, изби­рательность и др.) определяются при заданной испытательной (стандартной) выходной мощности (Яст) 5 или 50 мВт. Причем испытательная выходная мощность 5 мВт используется при из­мерении параметров переносных малогабаритных приемников, но­минальная выходная мощность которых 150 мВт и менее. Если номинальная мощность приемника более 150 мВт, испытательная мощность приемника принимается равной 50 мВт.


10.2. Эквиваленты антенн радиоприемников
В радиоприемниках различных типов (стационарных, пере­носных, карманных) используются различные типы антенн. При­ чем во многих радиоприемниках используется два-три типа антенн: наружная, внутренняя, ферритовая, штыревая (телескопическая). Однако обычно лишь одна антенна является основой, другие — вспомогательные. Они предназначены для удобства пользо­вания.
В стационарных сетевых радиоприемниках в диапазонах ДВ, СВ, KB основной антенной является наружная высотой 5 м, на работу с которой они и рассчитаны.

Рис. 10.1. Схема стандарт­ного эквивалента наружной антенны стационарного радио­приемника для диапазонов ДВ, СВ, KB
Рис. 10.2. Схема эквивалента наруж­ной антенны стационарного радио­приемника для диапазона УКВ
Известно, что при эксплуатации стационарных радиоприемни­ков используется большое разнообразие внешних антенн (как на­ружных, так и комнатных) с различной действующей высотой (что влияет на чувствительность радиоприемника). Поэтому для идентичности измерений все основные параметры стационарного радиоприемника в диапазонах ДВ, СВ, KB определяют с исполь­зованием стандартного эквивалента антенны, электрическая схе­ма которого приведена на рис. 10.1.
Резистор R1 выбирается таким, чтобы суммарное сопротивле­ние Rг+R1 =80 Ом.
Наружной антенной для стационарных радиоприемников при приеме в диапазоне УКВ считается полуволновый диполь, настроенный на среднюю частоту диапазона 69 МГц и согласованный со входом приемника. Причем вход блока УКВ в различных радио­приемниках может быть несимметричный с сопротивлением 75 Ом или симметричный с сопротивлением 300 Ом.
Генератор ЧМ сигналов имеет выходное сопротивление 75 Ом. Поэтому при измерении параметров радиоприемника с несиммет­ричным входом и входным сопротивлением, равным сопротивле­нию генератора, приемник иногда подключают непосредственно к ГСС.
При измерении параметров радиоприемника с симметричным входом его подключают к асимметричному входу генератора ЧМ через согласующее звено, которое и является эквивалентом наруж­ной антенны в диапазоне УКВ (рис. 10.2).


Резисторы, которые входят в эквивалент антенны, должны быть безындукционными с малым отклонением от номинального значе­ния (±0,1 Ом). Симметричный кабель должен иметь волновое сопротивление 300 + 30 Ом (например, типа КАТВ). Сигнал на входе радиоприемника равен выходному напряжению ГСС ЧМ, де­ленному на два, если генератор калиброван в величинах напряже­ния на нагрузке, или деленному на четыре, если он калиброван в величинах ЭДС.
В случае применения генератора, у которого кабель нагру­жен на сопротивление 75 Ом (например, Г4-6), перед началом из­мерений это сопротивление следует отключить.
Эквиваленты антенн переносных радиоприемников со штыре­вой (телескопической) антенной зависят от геометрических раз­меров корпуса радиоприемника и длины выступающей части штыи ря. Входное сопротивление штыревой антенны переносного прием-; ника является частотно-зависимым и представляется в виде последовательной цепочки из элементов R, L, С, определяемых из гео-: метрических размеров штыря, емкости корпуса радиоприемника, диапазона принимаемых частот и других условий, и указываются в технических условиях.
Электрическая схема эквивалента штыревой антенны в диапазоне УКВ пе­реносных приемников приведена на рис. 10.3. Эквивалентом штыревой антенны в диапазоне KB используется конден­сатор емкостью, равной последователь­ному соединению емкостей антенны и корпуса приемника. Для переносных приемников различных типов значение этой емкости находится в пределах 4,7...6,8 пФ.
10.3. Проверка диапазона принимаемых частот
Границы принимаемых частот каждого диапазона измеряют следующим образом. Указатель частоты настройки приемника (стрелку, ручку верньера шкального механизма и т. п.) устанав­ливают в крайние положения каждого поддиапазона. На вход приемника через эквивалент антенны от генератора подают моду­лированный сигнал с коэффициентом модуляции 0,3 и с частотой, близкой к проверяемой.

Рис. 10.3. Схема эквивален­та штыревой антенны пере­носного радиоприемника для диапазона УКВ


Затем аттенюатором генератора изменяют частоту измери­тельного сигнала так, чтобы на выходе приемника (на звуковой ка­тушке громкоговорителя) получить максимальное напряжение. Частота настройки генератора будет соответствовать частоте гра­ницы диапазона.
Для удобства и быстроты проверки следует подавать от гене­ратора сигнал близким к напряжению, соответствующему номи­нальной чувствительности. Если в приемнике имеется возмож­ность регулировки ширины полосы пропускания тракта ПЧ, регу­лятор ширины полосы устанавливают в положение (Узкая поло­са). Регуляторы тембра также устанавливают в положение, соот­ветствующее узкой полосе, а регулятором громкости на выходе ус­танавливают напряжение, соответствующее стандартной выход­ной мощности.
10.4. Измерение максимальной и реальной чувствительности
Реальную чувствительность измеряют в трех точках каждого ди­апазона на частотах, указанных в § 10.1, а на растянутых диапазо­нах KB — в одной средней точке диапазона.
Измерения проводят в следующей последовательности. На вход приемника через эквивалент антенны с генератора подают сигнал, модулированный частотой 1000 Гц, с глубиной модуляции, равной 0,3, и уровнем, равным номинальной чувствительности. Приемник настраивают на частоту подаваемого сигнала по максимальному на­пряжению на выходе приемника.
Регулятором громкости устанавливают напряжение на выходе приемника, соответствующее стандартной (испытательной) выход­ной мощности. Затем выключают модуляцию, измеряют напряжение шума на выходе приемника и оценивают соотношение выходных напряжений (сигнал-шум) при модуляции и без нее.
Изменяя аттенюатором генератора величину подаваемого на вход приемника сигнала, а регулятором громкости — его усиление, до­биваются одновременного выполнения двух условий: напряжение на выходе должно соответствовать стандартной (испытательной) выходной мощности, а отношение сигнал-шум — заданной величи­не (10 раз — в диапазонах ДВ, СВ, KB и 20 раз — в диапазоне УКВ).


Напряжение по аттенюатору генератора или рассчитанная с уче­том эквивалента антенн напряженность поля являются показателем реальной чувствительности.
Регуляторы тембра и ширины полосы пропускания при изме­рениях должны находиться в положении, соответствующем макси­мальному усилению.
Максимальную чувствительность приемника измеряют анало­гичным образом. Отличие в условиях измерений заключается в том, что регулятор громкости устанавливают в положение максималь­ного усиления, а регуляторы ширины полосы и тембра — в положе­ние, соответствующее самой узкой полосе.
Соотношение сигнал-шум при измерениях максимальной чувстви­тельности должно быть не менее 3 дБ. Если оно оказывается меньше, то в этом случае максимальную чувствительность опреде­ляют так же, как и реальную чувствительность, но при отношении сигнал-шум, равном 3 дБ.
10.5. Измерение избирательности по зеркальному каналу
Зеркальный канал присущ всем радиоприемникам супергетеро­динного типа. Частота зеркального канала отстоит на удвоенное значение промежуточной частоты от частоты принимаемого сигнала в сторону больших частот, поскольку гетеродин приемника обычно работает на частотах, выше принимаемой.
Для оценки избирательности приемника по зеркальному каналу устанавливают уровень входного сигнала, равный номинальной чувствительности. Сигнал модулируют частотой 1000 Гц с глубиной модуляции 0,3. Регуляторы тембра и ширины полосы пропускания устанавливают в положение, соответствующее самой узкой полосе пропускания. Приемник настраивают на этот сигнал и с помощью регулятора громкости устанавливают напряжение на выходе прием­ника, соответствующее стандартной выходной мощности. Затем входной сигнал увеличивают, а генератор перестраивают на час­тоту зеркального канала.
После настройки на зеркальный канал уровень входного сиг­нала устанавливают таким, чтобы уровень выходного сигнала при­емника вновь соответствовал стандартной выходной мощности. Показателем избирательности приемника по зеркальному кана­лу является отношение уровня входного сигнала на частоте зер­кального канала к номинальной чувствительности, выраженное в децибелах.


10.6. Измерение избирательности по соседнему каналу
Избирательность приемника по соседнему каналу в диапазонах тракта AM определяется при расстройке на ±9 кГц на частоте при­нимаемого сигнала 1000 кГц (в диапазоне СВ) и на частоте 250 кГц (в диапазоне ДВ).
На указанных частотах поочередно на вход приемника от гене­ратора через эквивалент антенны подают сигнал с уровнем, соот­ветствующим номинальной чувствительности. Сигнал модулируют частотой 1000 Гц с глубиной модуляции 0,3. Регуляторы тембра и ширины полосы пропускания устанавливают в положение, соответ­ствующее узкой полосе. Регулятором громкости устанавливают нап­ряжение на выходе приемника, соответствующее стандартной вы­ходной мощности.
Затем, не изменяя частоты настройки приемника, генератор расстраивают на ±9 кГц относительно точной настройки, а аттеню­атором генератора устанавливают такое напряжение на входе приемника, при котором на его выходе вновь обеспечивается напря­жение, соответствующее стандартной выходной мощности.
Показателем избирательности по соседнему каналу в диапазонах ДВ и СВ является отношение напряжения генератора при рас­стройке частоты на 9 кГц к его напряжению при точной настройке, выраженное в децибелах.
Избирательность по соседнему каналу в диапазоне УКВ оцени­вается двухсигнальным методом. Ранее этот параметр характери­зовался усредненной крутизной ската резонансной характеристики и шириной полосы пропускания тракта ПЧ ЧМ.
Для системы радиовещания в диапазоне УКВ, принятой в СССР, ближайший соседний канал отстоит от частоты полезного сигнала на 120 кГц, при этом оба сигнала имеют одну и ту же син­фазную модуляцию. Ближайший соседний канал с другой модуля­цией отстоит от частоты полезного сигнала на 180 кГц.
При измерении избирательности двухсигнальным методом ко входу приемника одновременно подключают два генератора через двухсигнальный эквивалент антенны (ГСС-1, имитирующий полез­ный сигнал, и ГСС-2 — сигнал помехи).


На выходе приемника при измерении применяются специальные фильтры на полосы пропус­кания 335 ... 450 и 450 ... 14 000 Гц.
Полезный сигнал несущей частоты 69 МГц модулируют по час­тоте сигналом частоты 400 Гц с глубиной модуляции 1. Уровень полезного сигнала устанавливают равным удвоенному значению но­минальной чувствительности. Регуляторы тембра устанавливают в положение, соответствующее широкой полос.е пропускания, а пе­реключатель АПЧ — в положение Выключено. Когда напряжение генератора помехи ГСС-2 равно нулю, с помощью регулятора гром­кости устанавливают напряжение на выходе приемника, равное стандартной выходной мощности.
Измерения производят при двух значениях расстройки мешаю­щего сигнала. При расстройке на 120 кГц на выходе ГСС-2 уста­навливают напряжение, равное напряжению полезного сигнала, т. е. удвоенному значению номинальной чувствительности, с частотной модуляцией сигналом 400 Гц и глубиной модуляции 1. Модулиру­ющее напряжение должно подаваться синфазно от одного звуко­вого генератора. Затем при одновременном действии сигнала и по­мехи приемник настраивают на частоту полезного сигнала.
При включении на выходе фильтра Ф1 (355 ... 450 Гц) регу­лятором громкости устанавливают выходное напряжение, соответст­вующее стандартной выходной мощности. Затем на выходе вклю­чают фильтр Ф2 (450 ... 14 000 Гц) и, изменяя уровень напряжения помехи, добиваются на выходе напряжения, соответствующего вы­ходной мощности, на 20 дБ меньше стандартной. Если коэффициент гармоник по электрическому напряжению приемника на частоте 400 Гц превышает 10%, то отношение сигнал-помеха на выходе сле­дует устанавливать меньше 20 дБ.
Результатом измерения избирательности по соседнему каналу является отношение напряжения мешающего сигнала к напряже­нию полезного сигнала, выраженное в децибелах. При расстройке на ±180 кГц порядок и условия измерений те же, за исключением частоты модуляции сигнала помехи (ГСС-2), которая равна 1000 Гц.


10.7. Измерение нелинейных искажений принимаемого сигнала
Нелинейные искажения в приемнике выражаются в появлении в выходном сигнале частот, отсутствовавших во входном.
Возникновение их связано с нелинейной зависимостью выход­ного сигнала от входного. Нелинейные искажения оценивают по степени отклонения выходного сигнала от синусоидальной формы при подаче на вход приемника синусоидального сигнала. Парамет­ром, характеризующим степень нелинейных искажений, является коэффициент нелинейных искажений (или коэффициент гармоник).
Коэффициент гармоник представляет собой выраженное в про­центах отношение среднеквадратичного значения амплитуд высших гармоник (начиная со второй) к среднеквадратической сумме всех гармоник сигнала (включая первую).
Если коэффициент гармоник не превышает 10%, допускается производить его подсчет определением отношения среднеквадра­тичного значения амплитуд высших гармоник (начиная со второй) к амплитуде колебаний первой гармоники.
Коэффициент гармоник всего тракта приемника определяют по звуковому давлению (в акустической камере) или по электричес­кому напряжению на выходе приемника (на звуковой катушке гром­коговорителя).
Измерения проводят на частотах 200 и 1000 кГц соответствен­но, в диапазонах ДВ и СВ и 69 МГц в диапазоне УКВ. Подаваемый входной сигнал модулируют напряжением звуковой частоты 1000 Гц с глубиной модуляции 0,8 (для тракта AM) и 1,0 (для тракта ЧМ).
При измерениях коэффициента гармоник по электрическому нап­ряжению регулятор громкости устанавливают в положение, соот­ветствующее номинальной мощности приемника. Регулятором тембра устанавливают самую широкую полосу пропускания.
Не изменяя положения регуляторов громкости и тембра, с по­мощью измерителя нелинейных искажений на каждой заданной частоте определяют коэффициент гармоник на выходе приемника.
Если в качестве измерителя нелинейных искажений использует­ся анализатор гармоник, то коэффициент гармоник определяется расчетным путем.


10.8. Измерение максимальной выходной мощности
Под максимальной выходной мощностью приемника понимается мощность, которая может быть получена на выходе приемника при величине нелинейных искажений сигнала не более 10%.
Максимальную выходную мощность приемника определяют, по­давая сигнал либо на вход Звукосниматель (по тракту НЧ) либо на вход приемника (при отсутствии входа Звукосниматель).
В первом случае на вход УНЧ (вход Звукосниматель) подают сигнал частотой 1000 Гц. Регулятор громкости устанавливают в положение максимальной громкости, а регулятор тембра — в поло­жение широкой полосы.
К звуковой катушке громкоговорителя подключают вольтметр переменного напряжения и измеритель нелинейных искажений. Нап­ряжение на входе увеличивают до тех пор, пока Кг выходного сиг­нала не достигнет значения 10%. При этом измеряют выходное напряжение и определяют максимальную выходную мощность по формуле PBЫХ max=V2BЫХ max/ZH0M, где VBЫXmax — выходное напря­жение, В, Zn0M — номинальное электрическое сопротивление гром­коговорителя, Ом.
При отсутствии входа Звукосниматель на вход приемника в диапазоне СВ подают высокочастотный сигнал 1000 кГц и глу­биной модуляции 0,8. Регуляторы тембра также устанавливают в положение широкой полосы, а регулятором громкости увели­чивают напряжение на выходе до тех пор, пока Кг выходного сиг­нала не достигнет значения 10%. При этом измеряют выходное напряжение и определяют выходную мощность.
10.9. Проверка действия автоматической регулировки усиления
Проверка действия АРУ производится в середине средневолно­вого диапазона на частоте 1000 кГц и сводится к определению изменения напряжения на выходе приемника при заданном изме­нении величины входного сигнала или к определению допустимых величин входного сигнала при заданном изменении выходного нап­ряжения.
На вход приемника через эквивалент антенны от генератора подают входной сигнал с частотой модуляции 1000 Гц и глубиной модуляции 0,3. Регуляторы тембра устанавливают в положение, соответствующее узкой полосе пропускания.


Регулятор полосы уста­навливают в положение, соответствующее широкой полосе пропуска­ния. Регулятор громкости устанавливают в положение, соответствую­щее стандартной выходной мощности.
Напряжение входного сигнала аттенюатором генератора изме­няют в заданное число раз и измеряют напряжение на выходе приемника. Показанием действия АРУ для этого случая является 1 отношение напряжения на выходе приемника, соответствующего максимальному напряжению на входе, к напряжению на выходе, соответствующему минимальному напряжению на входе, выра­женное в децибелах.
Для оценки действия АРУ при заданных изменениях выходного напряжения уровень входного сигнала устанавливают равным 100 мВ, а затем уменьшают его до получения выходного напряже­ния на заданную величину не менее первоначального.
Отношение напряжений на входе при соответствующих (задан­ных) уровнях выходного сигнала, выраженное в децибелах, харак­теризует действие АРУ.
10.10. Проверка действия автоматической подстройки частоты гетеродина
Измерение параметров системы АПЧ производится на трех час­тотах (или на одной средней) диапазонов, в которых действует эта система, для чего на вход приемника подают сигнал, моду­лированный напряжением частотой 1000 Гц и глубиной модуляции 0,3. Уровень входного сигнала принимают равным утроенному зна­чению номинальной чувствительности.
Регуляторы тембра и полосы пропускания устанавливают в по­ложение, соответствующее широкой полосе пропускания, а регуля­тором громкости устанавливают на выходе напряжение, соответст­вующее стандартной выходной мощности.
При измерении коэффициента АПЧ приемник настраивают точ­но на частоту модулированного сигнала, затем модуляцию сни­мают, а гетеродинным волномером, слабо связанным с последним каскадом УПЧ, измеряют значение промежуточной часто­ты fпром.
После этого вращением ручки настройки приемник расстраи­вают на 50 — 75 кГц (на УКВ) или на 5 — 7 кГц (на диапазонах ДВ, СВ, KB) и замеряют новое значение промежуточной часто­ты fпром, соответствующее этой начальной расстройке.


Затем, не изменяя положения ручки настройки включают АПЧ и изме­ряют значение f" пром. Измерение производят при положи­тельной и отрицательной расстройках приемника.
Величину коэффициента АПЧ определяют из выражения

приняв наименьшее значение из двух измеренных. Если отсутству­ет возможность измерить частотомером сигнал промежуточной час­тоты, измерения проводят, фиксируя частоту гетеродина.
При использовании в приемнике неотключаемой системы АПЧ величину расстройки fпром — f'np0K принимают равной расстройке входного сигнала.
Полосу захвата измеряют следующим образом. Включают АПЧ, частоту входного сигнала уменьшают до тех пор, пока вы­ходное напряжение не уменьшится на 20 дБ, после чего частоту сигнала увеличивают до момента срабатывания системы АПЧ, что определяется по скачкообразному увеличению выходного напря­жения, и фиксируют частоту входного сигнала. Аналогичные измерения производят при расстройке в сторону увеличения часто­ты входного сигнала. Ширина полосы захвата определяется как разность между частотами входного сигнала, при которых срабо­тала система АПЧ.
Измерения полосы удержания системы АПЧ производят, умень­шая (а затем увеличивая) частоту входного сигнала (при включен­ной АПЧ) до тех пор, пока выходное напряжение не изменится скачком или плавно не уменьшится до уровня на 3 дБ меньше пер­воначального. Ширина полосы частот, ограниченная частотами, на которых выходное напряжение изменилось скачкообразно или уменьшилось на 3 дБ, и является полосой удержания.
10.11. Измерение параметров, характеризующих качество приема и воспроизведения стереофонических программ
Качество настройки стереофонического тракта радиоприемни­ка как низкочастотного, так и сквозного высокочастотного оце­нивается значительным числом параметров: переходными зату­ханиями между стереоканалами по тракту низкой частоты; пере­ходными затуханиями между стереоканалами по всему тракту радиоприемника; разбалансом частотных характеристик стерео­каналов по тракту низкой частоты; разбалансом частотных харак­теристик стереоканалов по всему тракту радиоприемника; раз­балансом уровней в стереоканалах при изменении положения регулятора громкости; пределами регулировки стереобаланса; изменением выходного уровня сигнала при переходе со стереопр.иема на моноприем; разбалансом частотных характеристик (по элек­трическому напряжению) при переходе со стереоприема на моно­прием; степенью подавления надтональных частот на выходах усилителей низкой частоты; степенью подавления надтональных частот на гнездах для подключения к приемнику магнитофона на запись; коэффициентом гармоник по всему тракту усиления приемника при стереоприеме; порогом срабатывания индикато­ра приема стереосигнала.


На качество воспроизведения стереофонических программ в большой степени влияет степень разделения стереоканалов, т. е. переходные затухания.
Для оценки переходных затуханий по тракту низкой частоты на вход Звукосниматель каждого канала через эквивалент звуко­снимателя (резистор 200 кОм) подают сигнал звуковой частоты. Регуляторы тембров устанавливают в положение, соответствующее широкой полосе, а регулятор громкости — в положение, соответст­вующее максимальной громкости.
За счет изменения уровня входного сигнала устанавливают нап­ряжение на выходе, соответствующее номинальной выходной мощности.
Затем сигнал со входа левого канала снимают, вход его зако­рачивают на эквивалент звукоснимателя и измеряют напряжение на выходе этого канала, обусловленное воздействием правого канала. Аналогичные измерения проводят и для правого стерео­канала. Переходные затухания оцениваются отношением напряже­ний на выходе обоих каналов в децибелах, когда сигнал подан только в один канал.
Принцип измерения переходных затуханий между каналами по сквозному стереотракту приемника аналогичный. На вход прием­ника на средней частоте диапазона 69 МГц подают сигнал с уров­нем 1 мВ, модулированный сигналом частотой 1000 Гц с глубиной модуляции 1,0. Приемник включают в режим приема стереопередач и регулятором добиваются равенства выходных напряжений в обоих каналах. Затем, снимая модуляцию в одном из каналов, измеряют на его выходе анализатором спектра напряжение на частоте 1000 Гц, обусловленное воздействием другого канала. Аналогичные измерения повторяют для другого канала. ;
Измерения повторяют на частотах модуляции 300, 5000, ? 10 000 Гц и при расстройках приемника относительно принимае-j мой частоты в обе стороны на 25 кГц.
Разбаланс частотных характеристик стереоканалов по тракту низкой частоты оценивают отношением напряжения на выходе одного канала к напряжению на выходе другого канала в деци­белах на различных частотах при нескольких положениях регуля­торов громкости.


Аналогичные измерения проводят по сквозному стереотракту. подавая на вход приемника сигнал с глубиной модуляции в обо­их каналах напряжением частотой 1000 Гц, равной 0,3, с уровнем входного сигнала 1 мВ. Выходное напряжение устанавливается регулятором громкости и соответствует четверти номинального значения выходной мощности.
Установив режим работы приемника Стерео и сбалансировав усиление каналов регулятором стереобаланса, не меняя напряжения на выходе приемника, последовательно устанавливают частоты модуляции 300, 5000, 10 000 Гц и с помощью анализатора спектра измеряют напряжения на выходах обоих стереоканалов.
Предел регулировки стереобаланса является достаточно важ­ным параметром приемника, ибо от него зависит зона действия стереоэффекта — зона неискаженного восприятия стереофони­ческой передачи.
Для оценки пределов регулировки стереобаланса его устанавли­вают поочередно в крайние положения и измеряют напряжение на выходе стереоканалов. Отношение выходных напряжений одного стереоканала при крайних положениях регулятора стереобаланса, выраженное в децибелах, и будет показателем пределов регулиров­ки стереобаланса.
На выходе стереодекодера кроме полезного низкочастотного сигнала содержится спектр сигналов надтональных частот, вклю­чающих в основном частоту поднесущей частоты 31, 25 кГц, ее гармоники — 62,5 и 93,7 кГц и их боковые спектры. При прослу­шивании стереофонической передачи эти частоты не воспринима­ются слушателем, однако они опасны по двум причинам.
Во-первых, попадая в тракт низкой частоты, эти напряжения надтональных частот могут перегрузить оконечный каскад УНЧ и вызвать возбуждение. Во-вторых, при записи на магнитофон при­нимаемой стереофонической программы напряжение надтональных частот могут образовать с частотой сигнала генератора под-магничивания и его гармониками звуковые биения, что приводит к появлению помех и свистов.
Для оценки этих явлений и вводятся параметры; в первом слу­чае — степень подавления надтональных частот на выходах усили­теля НЧ, во втором — степень подавления надтональных частот на выходе приемника для подключения магнитофона на запись.


Измерение этих параметров производят, подавая на вход при­емника полный стереосигнал на частоте 69 МГц с уровнем 1 мВ. Затем добиваются стереобаланса на его выходе, а регулятором громкости устанавливают напряжение, соответствующее номи­нальной выходной мощности.
На каждый вход подключения магнитофона на запись включа­ют эквивалент входного сопротивления магнитофона при записи (резистор 25 кОм) и вольтметр.
После измерения уровня полезного сигнала модуляцию в обо­их каналах снимают и анализатором спектра определяют пооче­редно среднеквадратичную величину помех на поднесущей часто­те и ее гармониках в обоих каналах. Показателем подавления яв­ляется отношение напряжения полезного сигнала при включенной модуляции к среднеквадратичному значению напряжения помех, выраженное в децибелах.
Коэффициент нелинейных искажений по всему тракту усиления приемника при стереоприеме производят аналогично рассмотрен­ным выше измерениям монофонических приемников, последова­тельно выключая модуляцию в одном канале и производя измере­ния в другом.
Измерение порога срабатывания стереоиндикатора проводят при подаче на вход приемника на средней частоте диапазона сте­реосигнала, состоящего из немодулированной поднесущей часто­ты и с девиацией 10 кГц. Уменьшают уровень подаваемого на вход приемника стереосигнала до нуля, а затем начинают его пос­тепенно увеличивать. При появлении заметного свечения лампоч­ки стереоиндикатора приемника фиксируют напряжение входного сигнала, которое и является порогом зажигания стереоиндикато­ра. Уменьшая напряжение сигнала на входе приемника, фиксиру­ют напряжение сигнала, при котором стереоиндикатор частот гаснет. Это напряжение является напряжением гашения стереоин­дикатора.
Контрольные вопросы
1. Расскажите об общих требованиях к условиям измерений и подключению измерительных приборов.
2. Какие эквиваленты антенн используются при измерении параметров радио­приемников различных типов?


3. Объясните порядок измерения максимальной и реальной чувствительности Радиоприемника.
4. Как проводятся измерения селективности по зеркальному и соседнему каналам приема?
5. Как оценивается эффективность действия АРУ?
6. Какими параметрами и каким образом оценивается действие системы АПЧ?
7. Объясните порядок измерения максимальной выходной мощности.
8. Какими параметрами оценивается качество приема стереофонических передач? Как они измеряются?
Глава одиннадцатая

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РАДИОПРИЕМНИКОВ, СПОСОБЫ ИХ ВЫЯВЛЕНИЯ И УСТРАНЕНИЯ
11.1. Причины неисправностей
При ремонте неисправных транзисторных радиоприемников не могут быть применены все известные методы отыскания неисправ­ностей, используемые при ремонте ламповых приемников. Опыт эксплуатации ламповых моделей показывает, что в большинстве случаев нарушение нормальной работы радиоприемника или выход его из строя происходит не вследствие возникновения неисправ­ностей элементов, а из-за выхода из строя ламп.
В неисправном ламповом радиоприемнике отыскание и замена неисправной лампы не представляют в большинстве случаев зна­чительных трудностей. В транзисторных же моделях выход из строя транзистора, интегральной микросхемы или полупроводникового дио­да крайне редкое явление. Поэтому если ремонт ламповых радио­приемников обычно начинается с выявления характера неисправ­ности возможного неисправного каскада и проверки лампы в этом каскаде, то в транзисторных моделях в первую очередь по воз­можности необходимо выяснить причину отказа радиоприемника. Эти причины могут быть различны в зависимости от типа радиопри­емника и условий его эксплуатации.
Переносные транзисторные радиоприемники с автономным пита­нием наиболее часто выходят из строя по следующим причинам: разряд батареи питания; механические воздействия на радиоприем­ник (удары, транспортная тряска и другие); сложные климатичес­кие условия эксплуатации (большой диапазон рабочих температур, повышенная влажность); попадание пыли, песка или влаги внутрь приемника.


Стационарные транзисторные радиоприемники с сетевым пита­нием в значительной степени реже выходят из строя по сравнению с переносными, а причины возникновения неисправностей могут быть следующие: естественный износ некоторых радиокомпонентов в процессе эксплуатации (переключатель диапазонов, переменные резисторы, верньерно-шкальное устройство и другие); нарушение правил эксплуатации (например, резкое изменение питающего напряжения сети); скрытые производственные дефекты («ложные» пай­ки, ненадежные контактные соединения и другие).
11.2. Характер неисправностей
В общем случае неисправность радиоприемника — это такое его состояние, при котором его параметры не соответствуют хотя бы одному из требований технических условий (или технического паспорта).
Все возможные неисправности в радиоприемнике можно условно разделить на четыре группы.
1. Радиоприемник не работает во всех режимах при приеме с эфира на всех диапазонах, от других источников звукового сигнала, подаваемого на вход УНЧ (от магнитофона, звукоснимателя).
2. Радиоприемник работоспособен частично, т. е. работает один или несколько диапазонов, или не работает ЭПУ в радиоле, и т. п.
3. Радиоприемник работает с искажениями. Искажения могут возникнуть как вследствие механических повреждений (например, дребезг звуковой решетки или деталей корпуса), так и вследствие неисправностей элементов схемы (например, сильные искажения при приеме местных станций).
4. Радиоприемник работает, но требует ремонта из-за нарушения его эргономических и эстетических показателей (например, разбит корпус, сломана ручка регулировки тембра, не перемещается стрелка настройки).
Как показывает практика ремонта транзисторных радиоприем­ников, около 60% ремонта связано с устранением простейших неисправностей, которые могут быть легко обнаружены или устране­ны даже без знания принципиальной электрической схемы на неисправный радиоприемник радиолюбителями или лицами, знако­мыми с принципами радиовещательного приема и принципами конструирования бытовой радиоаппаратуры.


Поэтому при появлении любой (не явно выраженной) неисправ­ности следует в первую очередь провести предварительную (убыст­ренную) проверку радиоприемника по внешним признакам, т. е. про­извести визуальный осмотр, и если это не дает положительных резуль­татов, произвести проверку с помощью измерительных приборов.
11.3. Отыскание неисправности по внешним признакам
Для ускорения отыскания неисправности радиоприемника путем визуального осмотра желательно выяснить, каким образом возникла неисправность и какое время приемник находился в эксплуатации. Если, например, приемник упал и после этого перестал работать полностью или частично, то вероятная причина отказа может быть вызвана механическими повреждениями какого-нибудь узла (на­пример, обрыва антенны, соединительных проводников). Если приемник перестал работать по неизвестным причинам, но без механического на него воздействия, а эксплуатируется он доволь­но длительное время (около 5 — 7 лет), то вероятнее всего неис­правность вызвана выходом из строя одного из тех элементов схе­мы, которые могут подвергаться естественному износу в процессе эксплуатации радиоприемника (контакты переключателя диапазо­нов, скользящий контакт переменного резистора и другие).
Вследствие механического (ударного) воздействия на радио­приемник могут возникнуть следующие неисправности: обрыв тонких проводников, идущих от катушек ферритовой антенны к печатной плате; обрыв проводников, соединяющих выходную об­мотку трансформатора с громкоговорителем и с гнездом, для под­ключения телефона; обрыв или замыкание проводников, идущих к колодке питания; обрыв печатных проводников на плате; трещины, отслаивание и разрывы фольги; обрыв проводников, соединяющих элементы, установленные на плате, с печатной платой (блок КИЕ, трансформаторы, дроссели); обрыв звуковой катушки громкогово­рителя; касание звуковой катушки громкоговорителя стенок зазора; нарушение электрического соединения деталей с печатной платой («ложная» пайка); смещение катушек входных цепей, располо­женных на ферритовом стержне; расколот ферритовый стержень; сломана штыревая (телескопическая) антенна.


Механическая прочность соединения проводников или деталей проверяется с помощью пинцета с гладкими губками, чтобы не пов­редить изоляцию деталей. Захватив пинцетом конец проводника или вывод элемента, оттягивают его в направлении продольной оси. Качество пайки на печатных платах проверяют только внешним ос­мотром, так как подергивание деталей может привести к поврежде­нию токопроводящего слоя.
11.4. Проверка исправности батарей
В большинстве случаев причиной прекращения работы тран­зисторного радиоприемника с автономным питанием или ухудше­нием его работы является разряд элементов питания. При работе радиоприемника от разряженной батареи наблюдаются следующие явления: при установке регулятора громкости в положение макси­мального усиления прием осуществляется с искажениями и пери­одическими изменениями громкости (громкоговоритель как бы «захлебывается»). Объясняется это тем, что с течением времени эксплуатации или после длительного хранения внутреннее сопро­тивление батареи увеличивается. Потребление тока приемником при большой громкости колеблется в зависимости от громкости зву­чания, что вызывает изменение напряжения разряженной батареи. Эти колебания напряжения питания вызывают модуляцию колеба­ний гетеродина. Изменение частоты гетеродина приводит к измене­нию промежуточной частоты радиоприемника, усиление каскадов тракта промежуточной частоты уменьшается, что приводит к умень­шению уровня громкости.
При очень большом снижении напряжения питания в момент максимальной громкости могут быть даже срывы колебаний гете­родина.
Уменьшение уровня громкости при большом потреблении тока происходит также из-за уменьшения напряжения питания выход­ных каскадов УНЧ.
При длительной работе радиоприемника с разряженной батаре­ей из элементов батареи может происходить вытекание электроли­та, вследствие чего окисляются контакты отсека (или колодки) пи­тания. По этой причине можно допустить ошибку при предва­рительной проверке работоспособности радиоприемника, ибо мож­но установить в радиоприемник заведомо годные батареи, а прием­ник работать не будет.


Поэтому необходимо проверить кон­ тактные пружины или гнезда подключения батареи и в случае необ­ходимости подогнуть их и очистить от окиси.
Отсек питания с загрязнениями, вытекающими из батареи, промывают раствором дистиллированной воды и уксуса в соотноше­нии 10:1, а затем промывают только дистиллированной водой и про­сушивают (лучше всего подогретым воздушным потоком). Если эти загрязнения попали на печатную плату или другие элементы и приемник длительное время хранится с «вытекающими» батареями, то наиболее вероятную причину неисправности следует искать имен­но в этой части приемника.
11.5. Проверка радиокомпонентов
В транзисторных радиоприемниках с сетевым питанием, так же как и в ламповых, при полном отсутствии приема в первую очередь проверяют, не перегорел ли предохранитель, нет ли обгорелых деталей, запаха горелой изоляции. Если предохранитель перегорел или имеются следы горелой изоляции, то, прежде чем снова вклю­чить приемник в сеть (с новым предохранителем), необходимо ус­тановить причину, вызвавшую выход приемника из строя.
После проверки источника питания (батарей или блока сете­вого питания) переходят к проверке других элементов, которые прежде всего подвержены неисправностям.
В переключателе диапазонов и рода работ, а также в выключа­теле питания часто нарушается электрический контакт вследствие загрязнения, окисления или износа. Особенно часто это происходит при длительном перерыве в работе радиоприемника ввиду окисле­ния поверхности контактов. В этом случае необходимо прочистить контакты мелкой («микронной») шкуркой и промыть спиртом.
Если же какая-нибудь из клавиш переключателя по-прежнему не функционирует, отыскивают неработающую контактную группу переключателя и в ней либо подгибают пружинные контакты, либо заменяют изношенные движущиеся части переключателя.
Затем проверяют гнезда для подключения головного телефона, внешнего громкоговорителя, акустических систем, звукоснимателя.
Далее следует проверить контурные катушки всего тракта, согла­сующий и выходной трансформаторы, основными неисправностями которых могут быть межвитковые замыкания и обрывы.


После этого проверяют блоки КПЕ, подстроенные, электроли­тические и другие конденсаторы, резисторы, а затем — полупро­водниковые диоды, транзисторы и интегральные микросхемы.
11.6. Последовательность проверки методом простейших измерений
Если отыскание неисправности по внешним признакам не при­вело к положительным результатам, не следует переходить к по­каскадной проверке с использованием радиоизмерительных при­боров. Целесообразно вначале произвести предварительную про­верку токов и напряжений в некоторых участках схемы с помощью простейших измерительных приборов (например, ампервольтом-метра).
Такая проверка помогает очень оперативно определить неис­правный каскад или узел радиоприемника. Иногда отыскание неисправности в транзисторном радиоприемнике начинают именно с этого метода простейших измерений, не прибегая к визуальному осмотру, так как при некоторых неисправностях он сразу указы­вает причину неисправности.
Приступая к простейшим измерениям, необходимо также при­держиваться определенной последовательности измерений, поз­воляющей уменьшить время отыскания неисправности. Хотя эта последовательность и зависит от характера неисправности, но в общем случае проверку начинают с оценки состояния и работо­способности батареи.
Как уже отмечалось, в большинстве случаев причиной прек­ращения работы транзисторного радиоприемника с автономным питанием или ухудшения его работы является разряд батареи при­емника. Батарея в радиоприемнике должна заменяться, когда ее напряжение при нагрузке снижается приблизительно на 50% но­минальной величины. Однако при пользовании радиоприемником практически очень трудно определить, в каком состоянии нахо­дится батарея, .и о ее глубоком разряде можно судить, лишь ког­да появляются значительные искажения при максимальном вве­денном регуляторе громкости.
В радиоприемниках последних выпусков со стрелочным индика­тором настройки этот индикатор используется и для проверки сос­тояния батарей нажатием специальной кнопки.


Батарею можно проверить, не вынимая ее из приемника. Од­нако напряжение батареи при этом следует измерять при включен­ном радиоприемнике, настроенном на какую-нибудь из местных станций, и при максимальной громкости, т. е. в условиях, когда приемник потребляет максимальный ток.
Перед установкой в радиоприемник новых исправных батарей или перед включением питания радиоприемника необходимо про­верить цепь питания на отсутствие короткого замыкания. При этом измерении минусовый контакт ампервольтомметра подключается к плюсовому гнезду колодки питания. Величина сопротивления це­пи питания должна быть около 1 — 5 кОм. Одновременно проверя­ется и действие выключателя питания.
Если после установки в приемник заведомо хорошей батареи характер неисправности сохранился, проверяют ток потребления в режиме покоя (регулятор громкости в положении минималь­ной громкости), включив в разрыв цепи питания (параллельно выключателю радиоприемника) миллиамперметр постоянного то­ка с пределом измерений 0 — 50 мА.
В общем случае ток покоя может иметь три значения: мень­ше, равен и больше номинального. Номинальное значение тока по­коя обычно указывается в технических условиях и инструкциях по ремонту.
Если ток покоя меньше номинального более чем на 20%, то необходимо проверить последовательно режим всех транзисторов по постоянному току и найти неисправный каскад или обрыв в цепи питания транзистора.
Если ток покоя больше номинального более чем на 20%, то это вероятнее всего вызвано неисправностью одного из электролити­ческих конденсаторов, включенных в цепи питания радиоприемни­ка, транзисторов оконечного каскада, или обрывом провода, иду­щего к средней точке выходного трансформатора.
Если значение тока покоя радиоприемника не отличается от но­минального значения более чем на ±20%, а характер неисправнос­ти сохраняется, возможны следующие причины неисправности: обрыв звуковой катушки громкоговорителя, не замыкают контак­ты телефонного гнезда, через которые подключен громкоговори­тель; обрыв во вторичной обмотке выходного трансформатора; обрыв в проводниках, соединяющих выходную обмотку трансфор­матора с телефонным гнездом и громкоговорителем.


Дополнительным способом подтверждения неисправности (при­ емник не работает при нормальном токе покоя) может быть измерение тока потребления при перестройке приемника по диапа­зону. При настройке на станцию ток потребления приемника бу­дет увеличиваться, что характеризует работоспособность всех предыдущих каскадов до громкоговорителя.
После проверки тока потребления радиоприемника в случае необходимости (как уже было отмечено выше) приступают к про­верке режимов работы транзисторов по постоянному току.
Измерения производят относительно «общего провода» схемы, последовательно на электродах всех транзисторов. Учитывая, что транзисторные схемы низкоомные, для измерений необходимо ис­пользовать вольтметр с большим внутренним сопротивлением (не менее 20 кОм/В).
Величины измеренных напряжений в исправном радиоприемни­ке не должны отличаться от указанных в карте напряжений или таблице режимов более чем на ±20%. Обнаружение большего от­клонения режима какого-либо транзистора по постоянному току свидетельствует о неисправности этого каскада. В этом случае не­обходимо проверить все элементы схемы, определяющие режи­мы и входящие в этот каскад, и исправность электрических це­пей.
Сложность проверки при этом заключается в том, что боль­шинство резисторов, конденсаторов, контурных катушек индук­тивности и обмоток трансформаторов шунтировано очень низкими сопротивлениями транзистора и поэтому приходится один из вы­водов элемента схемы выпаивать из платы.
Определив визуально или измерив величину этого резистора, узнают ток эмиттера или коллектора транзистора. Если параллель­но резистору в цепи эмиттера подключен электролитический кон­денсатор, то его следует отключить при измерении падения нап­ряжения на этом резисторе.
Проверка режимов работы транзисторов по постоянному то­ку не всегда позволяет определить неисправность, поэтому в неко­торых случаях может потребоваться покаскадная проверка ра­диоприемника по переменному току с помощью измерительных приборов.


11.7. Проверка с помощью измерительных приборов
Проверку с помощью измерительных приборов рекоменду- i ется производить при номинальном напряжении питания радио­приемника, начиная с последних каскадов радиоприемника, пос­тепенно переходя к первым его каскадам, т. е. в следующем по­рядке: УНЧ, детектор, УПЧ, преобразователь частоты, УВЧ, вход­ные цепи. При этом на контрольные точки этих каскадов подают соответствующие величины сигналов НЧ, ПЧ или ВЧ. Контрольны­ми точками для подключения измерительных приборов являются выводы без транзисторов, гнезда антенн, гнездо для дополнительно­го громкоговорителя и др.
Для сокращения времени проверки и уменьшения числа пе­реключений контрольно-измерительной аппаратуры покаскадную проверку рекомендуется проводить в следующей последовательнос­ти. Проверить исправность блока УНЧ в целом, подавая сигнал от звукового генератора на его вход и контролируя напряжения на выходе УНЧ (на зажимах громкоговорителя). В общем слу­чае в УНЧ рекомендуется проверить следующие параметры: чувст­вительность, максимальную выходную мощность; частотную харак­теристику; коэффициент нелинейных искажений; работоспособ­ность при снижении напряжения питания.
При ускоренной проверке оценивают чувствительность усилите­ля НЧ, максимальную мощность и искажение сигнала по осцил­лограмме.
Убедившись в исправности УНЧ, необходимо проверить исправ­ность тракта ПЧ с базы транзистора первого каскада УПЧ. При этом проверяются последовательно чувствительность трактов УПЧ AM и УПЧ ЧМ, ширина полосы пропускания и селектив­ность по соседнему каналу.
Убедившись в исправности тракта УПЧ, следует проверить ра­ботоспособность гетеродина на всех диапазонах радиоприемника (настройку контуров гетеродина и их сопряжение с настройкой входных контуров и контуров УВЧ).
Проверить основные сквозные параметры радиоприемника (с антенного входа): чувствительность, избирательность по сосед­нему каналу, избирательность по зеркальному каналу, действие АРУ, частотную характеристику всего тракта усиления, коэффици­ент нелинейных искажений; другие параметры в зависимости от типа и класса радиоприемника.


При покаскадной проверке, если потребуется более детальная проверка (для отыскания неисправного каскада), в тракте УПЧ генератор стандартных сигналов целесообразно подключать к различным контрольным точкам, не изменяя места подключения вольтметра, а в тракте УНЧ — вольтметр лучше подключать к различным контрольным точкам, оставив звуковой генератор под­ключенным на входе УНЧ. Это позволяет сократить время про­верки, так как звуковой генератор не имеет калиброванного вы­хода и при переключении его к различным контрольным точ­кам необходимо каждый раз изменять положение регулятора уровня выходного напряжения, а соответственно и измерять это напряжение. Высокочастотные же генераторы стандартных сигналов имеют калиброванный аттенюатор выходного напряже­ния, и поэтому измерять это напряжение при подключении ге­нератора к различным контрольным точкам нет необходимо­сти.
При покаскадной проверке высокочастотного тракта приемника (блока УКВ, входных каскадов KB диапазона, тракта УПЧ) необходимо контрольно-измерительные приборы подключать с помощью измерительных кабелей или проводников, которые долж­ны быть «заземлены» на общий провод схемы приемника в мес­те, наиболее близко расположенном к контрольной точке, на которую подается сигнал с генератора; иметь минимально воз­можную длину выводов измерительных кабелей с зажимами на конце для подключения генератора к контрольным точкам; при подключении измерительных кабелей приборов к контрольным точкам в высокочастотных каскадах обращать внимание на вза­имное расположение выводов входных и выходных кабелей. Их следует разносить в разные стороны, не допуская перекрещи­ваний и параллельного их расположения на близком расстоянии друг от друга.
Принятие этих мер позволит избежать появления помех, пара­зитных связей и наводок, а соответственно и ошибок в показани­ях контрольно-измерительных приборов.
11.8. Неисправности в тракте усиления сигналов низкой частоты
Подтверждением наличия неисправностей именно в тракте усиления низкой частоты может быть ряд косвенных признаков.


Например, если отсутствует прием на всех диапазонах, а индика­тор настройки реагирует на прием радиостанций, неисправность следует искать в тракте усиления сигналов низкой частоты. Не­исправность в этом случае может быть вызвана выходом из строя предохранителя (где они имеются) в коллекторной цепи транзис­торов оконечного каскада; нарушением контакта в цепи, соединя­ющей каскад детектора со входом тракта низкой частоты; неис­правностью переходного конденсатора на входе УНЧ; отсутствием напряжения питания на выводах транзисторов тракта УНЧ.
При отыскании неисправного каскада в тракте усиления сиг­налов низкой частоты проверяют режим работы транзисторов тракта, а затем осуществляют покаскадную проверку каскадов на прохождение звукового сигнала. Если нет прохождения сигна­ла со входа первого каскада, проверяют ток покоя каскадов УНЧ и оценивают его величину. Если ток покоя больше нормы и при этом сильно нагреваются транзисторы выходного каскада, может быть неисправен один из транзисторов пары выходного или пред-оконечного каскадов.
Неисправность в УНЧ может вызвать заметное снижение чувствительности его тракта. При этом мог нарушиться режим ра­боты транзисторов тракта, выйти из строя конденсатор в цепи эмиттера предварительного каскада (в усилителях с непосредст­венной обратной связью), замкнуться витки в выходном или сог­ласующем трансформаторах, нарушиться цепь обратной связи двух последних каскадов. Последняя неисправность может также быть причиной работы приемника с большими нелинейными иска­жениями. Другими причинами работы приемника с искажения­ми могут быть: неисправность конденсатора коррекции частотной характеристики, включенного в первичную обмотку входного трансформатора; выход из строя одного из транзисторов выход­ного или предоконечного каскадов.
Если при работе радиоприемника наблюдается периодичес­кое возбуждение при большой громкости, характеризующееся резкими щелчками в громкоговорителе, а при уменьшении гром­кости возбуждение пропадает, причиной неисправности могут быть конденсаторы коррекции частотной характеристики, включен­ные между базой и коллектором в первом каскаде усиления сигна­лов низкой частоты и между коллекторами транзисторов выход­ного каскада.


Искажения в тракте низкой частоты могут быть вызваны не­исправностью регуляторов громкости и тембра. Если при враще­нии ручки регулятора громкости прослушиваются трески или скачкообразно изменяется громкость, необходимо заменить регулятор громкости, поскольку в нем нарушился контакт между то-копроводящим слоем и движущейся щеткой ползунка. Анало­гичная неисправность может быть и в потенциометрах регулиров­ки тембра высоких и низких частот. В некоторых моделях для изменения формы частотной характеристики тракта низкой часто­ты используются переключатели. Если при их переключении не изменяется тембр звучания, необходимо проверить состояние контактов переключателей.
11.9. Неисправности в тракте усиления сигналов промежуточной частоты
Отыскание неисправности в тракте усиления сигналов проме­жуточной частоты необходимо начинать, убедившись в исправнос­ти каскадов УНЧ и проанализировав характер неисправности. Неисправности в тракте УПЧ могут привести к следующим явле­ниям: отсутствию приема радиостанций на всех диапазонах, от­сутствию приема либо только в диапазонах ДВ, СВ, KB, либо в диапазоне УКВ (в моделях с раздельными трактами усиления сиг­налов AM и ЧМ); очень слабому приему радиостанций; приему радиостанций с сильными искажениями; выходу из строя вспомо­гательных устройств, сигнал для которых вырабатывается в трак­те УПЧ (АПЧ, «широкая» или «узкая полоса», индикатор настрой­ки и другие).
Если отсутствует прием во всех диапазонах, а усилитель сиг­налов промежуточной частоты для AM и ЧМ трактов совмещен­ный, неисправность может быть вызвана: обрывом провода в кон­турной катушке одного из каскадов тракта УПЧ, выходом из строя транзисторов одного из каскадов тракта, неисправностью одного из переходных конденсаторов между каскадами тракта; наруше­нием контакта в цепи соединения тракта УПЧ с трактом УНЧ, неисправностью пьезокерамического фильтра, неисправностью дио­дов или конденсаторов фильтра в каскаде детектора.


Причиной очень слабого приема радиостанций может быть расстройка одного или нескольких контуров тракта.
Прием, сопровождаемый сильными искажениями, может быть вызван нарушением работы в цепи АРУ, возбуждением каскадов тракта, нарушением работы каскада детектора. При отыскании неисправности необходимо проверить элементы в цепи АРУ. Если в схеме имеется усилитель сигналов АРУ, необходимо проверить режим его работы. Для устранения возбуждения необходимо про­верить надежность «заземления» экранов контуров, режим пита­ния транзисторов усилительных каскадов и, если потребуется, уменьшить усиление каскадов за счет небольшой расстройки кон­туров.
Работу каскада детектора и исправность его элементов лучше проверить отдельно, отключив его от тракта промежуточной часто­ты и подав модулированный сигнал на его вход. Особенно тщатель­но необходимо проверять и настраивать каскад дробного детектоpa. Настройку следует производить в последовательности, рас­смотренной в § 12.4.
От правильности настройки частотного детектора зависит ра­бота системы АПЧ. Если же сигнал в цепь АПЧ с каскада частот­ного детектора подается, но система в целом не работает, необ­ходимо проверить элементы цепи АПЧ (фильтры, контакты перек­лючателя) и каскад гетеродина, на который подается сигнал АПЧ.
В тракте промежуточной частоты радиоприемников, имеющих систему регулировки ширины полосы пропускания, неисправность в этих цепях может вызвать либо полное отсутствие приема, либо отсутствие расширения полосы пропускания при приеме местных станций. Причинами этого может быть нарушение контакта в пере­ключателе Полоса, либо обрыв витков в катушке связи конту­ра УПЧ AM тракта.
11.10. Неисправности стереофонического тракта
К отысканию неисправности в стереофоническом тракте радио­приемника приступают, убедившись в исправности всех каскадов радиоприемника при приеме без искажений в диапазоне УКВ моно­фонических передач радиостанций. Неисправность может быть либо в блоке стереодекодера, либо в других каскадах стереофони­ческого тракта, что и необходимо определить в первую очередь.


Если при нажатии клавиши Стерео прием отсутствует, то причиной может быть выход из строя блока стереодекодера либо неисправность цепей, по которым на блок стереодекодера пода­ется питание или сигнал звуковой частоты с каскада частотного детектора. Когда при включенной клавише Стерео не работает один канал, а стереоиндикатор показывает наличие стереопере-дачи, неисправность может быть в контакте переключателя Моно — стерео, в выходе из строя одного из диодов полярного детектора блока стереодекодера, нарушении работы цепи автоматического переключения с режима «Моно» на режим «Стерео», обрыве од­ного из выводов вторичной обмотки трансформатора фильтра надтональных частот.
В случае, когда стереофоническая передача принимается как монофоническая и лампочка стереоиндикатора не светится, мо­гут быть следующие причины: короткое замыкание во входной цепи стереоиндикатора; неисправность разделительного конденса­тора на входе стереоиндикатора или первого транзистора стерео­индикатора; неисправность транзистора в каскаде усиления сигна­ла надтональных частот стереодекодера, обрыв первичной об­мотки трансформатора фильтра надтональных частот.
Если при наличии стереопередачи лампочка стереоиндикато­ра не горит, а прием осуществляется нормально, то или перегоре­ла лампочка, или нарушен режим работы каскада стереоиндика-ции (например, вышел из строя выпрямительный- диод или один из транзисторов в каскаде стереоиндикации).
Если же лампочка стереоиндикатора светится при отсутствии стереосигнала на входе приемника, причиной является неис­правность выходного транзистора каскада стереоиндикации.
Недостаточное разделение стереоканалов, выражающееся в отсутствии стереоэффекта и локализации звука, вызвано раз-балансировкой полярного детектора или уменьшением коэффици­ента усиления одного из каскадов в тракте сигналов (А — В).
Одной из неисправностей стереофонического тракта может быть случай, когда при приеме стереопередачи очень трудно настроиться на станцию и в зависимости от положения руч­ки настройки прием сопровождается нелинейными искажениями в одном или обоих каналах.


При этом положения ручек настройки приемника (при настройке на минимум искажений) в монофони­ческом режиме и стереорежиме могут не совпадать. Причиной та­кой неисправности может быть расстройка контуров тракта про­межуточной частоты и, как следствие, узкая полоса пропускания и неправильная форма резонансной кривой тракта промежуточной частоты. Другой причиной может быть расстройка контуров частот­ного детектора, середина S-кривой которого не совпадает с цент­ральной полосой пропускания тракта промежуточной частоты.
11.11. Неисправности входных цепей, УВЧ и преобразователя часто­ты диапазонов ДВ, СВ, KB
Каскады входных цепей ДВ, СВ и KB и преобразователя час­тоты содержат значительное число перестраиваемых и переключае­мых контуров. Принципиальная электрическая схема этих каска­дов, особенно в радиоприемниках с большим числом диапазонов, достаточно сложна. Необходимо четко представлять себе прин­цип работы и взаимозависимость настройки контуров этих каска­дов, чтобы правильно и оперативно отыскать неисправность.
В общем случае неисправность в каскадах входных цепей УВЧ, гетеродина и смесителя может вызвать: отсутствие приема на одном, нескольких или на всех диапазонах AM тракта; .ухуд­шение приема из-за пониженной чувствительности на одном или нескольких диапазонах на внешнюю или встроенную антенну; помехи и трески, сопровождающие настройку радиоприемника и переключение диапазонов.
Отсутствие приема на одном или нескольких диапазонах мо­жет быть вызвано обрывом в цепи или нарушением контакта в переключателе диапазонов, выходом из строя транзистора гетеро­дина, обрывом в контурной катушке входного контура, контура УВЧ или гетеродинного контура, замыканием пластин в блоке КПЕ. Если прием отсутствует только при использовании встроенной маг­нитной антенны, неисправность может быть в переключателе Магнитная антенна (в стационарных моделях), либо может быть обрыв контурных катушек магнитной антенны.
Замыкание между пластинами ротора и статора блока КПЕ может быть при перестройке по всему диапазону или на отдельных участках.


При этом при повороте ручки настройки прослуши­вается сильный треск.
Пониженная чувствительность на одном или нескольких диапа­зонах ДВ, СВ и KB может быть вызвана следующими неисправ­ностями: расстройкой одного или нескольких контуров входных каскадов или гетеродина; смещением катушек на ферритовом стержне; обрывом провода, идущего от входных контуров или переключателя к антенне. Если при подключении наружной антен­ны нет заметного улучшения в работе радиоприемника на всех диапазонах, неисправно антенное гнездо или имеется обрыв в це­пи антенного провода.
Достаточно сложной неисправностью является срыв колеба­ний гетеродина. В результате этого прием радиостанций отсутст­вует. Причиной срыва колебаний генеродина могут быть неисправ­ность одного из конденсаторов в контуре гетеродина, нарушение режима работы транзистора гетеродина, уменьшение доброт­ности катушек контуров гетеродина (например, из-за попадания влаги внутрь приемника).
Проверить наличие колебаний гетеродина можно подключени­ем высокочастотного лампового вольтметра параллельно конден­сатору переменной емкости контура гетеродина.
В некоторых случаях приемник не настраивается при враще­нии ручки настройки из-за чисто механических повреждений. Например, соскочил или оборвался тросик верньерного устройст­ва, открутился стопорный винт на оси блока конденсаторов пере­менной емкости.
11.12. Неисправности в блоках УКВ
В высокочастотных каскадах УКВ диапазона возможны сле­дующие неисправности: полностью отсутствует прием в диапазо­не УКВ; прием очень слабый; прием сопровождается заметными искажениями; не работает система АПЧ гетеродина; приемник не настраивается из-за неисправности в верньерно-шкальном меха­низме; прочие механические повреждения, ухудшающие прием (сломана штыревая антенна, неисправен переключатель диапазо­нов, ослаблены винты крепления блока УКВ к шасси приемников и другие).
Прежде чем приступить к отысканию неисправности в блоке УКВ, необходимо убедиться в том, что отсутствие приема или при­ем с искажениями вызваны неисправностью именно в высокочас­тотных каскадах диапазона УКВ, поскольку это явление может быть вызвано также неисправностью в тракте усиления сигналов промежуточной частоты или в УНЧ.


После этого необходимо: произвести внешний осмотр переклю­чателя диапазонов и надежность паек подключенных к блоку про­водников; очистить контакты переключателя от пыли и окислений, убедиться в надежности групп контактов, относящихся к УКВ диапазону, и фиксации переключателя; проверить исправность верньерно-шкального механизма.
Причины неисправностей в каскадах блока УКВ могут быть аналогичны рассмотренным в § 11.11.
Отыскание неисправности в каскадах блока УКВ рекомендуется проводить в следующем порядке: проверить подводимое к блоку напряжение питания, напряжение для автоматической регулиров­ки усиления УВЧ (в блоках, где эта регулировка имеется), управ­ляющее напряжение, подводимое к варикапам (в блоках с элек­тронной настройкой); проверить режим работы усилительных эле­ментов (транзисторов или интегральных микросхем); проверить исправность и правильность настройки контуров фильтра проме­жуточной частоты преобразователя; проверить и при необходимос­ти осуществить укладку диапазона УКВ; проверить усиление всего блока и при необходимости произвести сопряжение настроек кон­туров входной цепи и УВЧ с настройкой контура гетеродина; проверить исправность элементов цепи АПЧ.
Контрольные вопросы
1. Назовите основные возможные причины выхода из строя транзисторных ра­диоприемников.
2. На какие группы можно условно разделить возможные неисправности радио­приемников?
3. Как можно проверить исправность батареи питания радиоприемника?
4. Объясните последовательность отыскания неисправности с помощью изме­рительных приборов.
5. Каковы признаки неисправностей цепей питания?
6. Каковы признаки неисправностей усилителя низкой частоты?
7. Каковы признаки неисправностей тракта промежуточной частоты?
8. Каковы признаки неисправностей стереофонического тракта радиоприемни­ка?
9. Каковы признаки неисправностей входных цепей, усилителя высокой частоты и преобразователя частоты?
Глава двенадцатая

МЕТОДИКА НАСТРОЙКИ РАДИО­ПРИЕМНИКОВ


12.1. Общие сведения
Основной задачей при настройке радиоприемной аппаратуры является установка таких режимов работы по постоянному и пере­менному току всех каскадов, чтобы каждым каскадом обеспечи­вались заданные ему функции, а в комплексе обеспечивались бы требования к параметрам изделия, указанные в технических условиях, а также в Государственных и Отраслевых стандартах.
Настроечные работы применительно к одному и тому же изде­лию проводятся на двух этапах: на серийном заводе-изготовителе после выполнения монтажно-сборочных, работ и в ремонтных мастерских после проведения ремонтов различного вида сложнос­ти. Принцип подхода к проведению настройки радиоприемников как на заводе, так и в ремонтной мастерской одинаков.
Последовательность выполнения настроечных операций, в пер­вую очередь, зависит от сложности схемы и конструкции радио­приемника, однако в общем случае всегда принимается следую­щий порядок. Перед настройкой проверяют правильность выполне­ния сборочно-монтажных операций, отыскивая и устраняя все не­исправности, допущенные при сборке и монтаже или при ремон­те. После этого проверяют ток покоя, режимы работы транзисторов и полупроводниковых диодов и общую работоспособность радио­приемника.
После установки режимов работы всех каскадов по постоянно­му току производят настройку схемы радиоприемника покаскад-но от последних каскадов к первым. Это обусловлено тем, что ин­дикатор напряжения удобнее включать на выходе радиоприемни­ка, а также отсутствием влияния уже настроенных последующих каскадов на регулировку предыдущих. Таким образом, настройка производится в следующей последовательности: блок питания, це­пи питания всех каскадов, выходной каскад усилителя УНЧ, пред­варительный УНЧ, детектор, тракт усиления промежуточной час­тоты (от последнего каскада к первому), гетеродин, смеситель, УВЧ, входные цепи, сквозная проверка всего тракта радиоприем­ника. Указанная последовательность настройки выполняется как при настройке тракта приемника сигналов AM, так и тракта сигна­лов ЧМ.


Последовательность настройки радиоприемника на заводах при серийном производстве и в ремонтных мастерских при инди­видуальной настройке может отличаться в зависимости от сложнос­ти радиоприемника, объема производства и оснащенности техно­логического процесса измерительной аппаратурой и прибо­рами.
Современные бытовые радиоприемные устройства конструктив­но выполняются (в той или иной степени) по так называемому принципу функционально-блочного построения, т. е. строятся на функционально законченных узлах и блоках (блок УКВ, блок стереодекодеров, блок УПЧ, блок питания и т. п.). Поэтому на серийных заводах по возможности процесс настройки разбивают на ряд простых операций, а также выполняют отдельно настройку функциональных узлов и блоков, изготавливаемых по отдельным техническим условиям. Иногда функционально-законченные узлы и блоки, полностью настроенные, поставляются сборочному заводу другими предприятиями-изготовителями. Такой блок, прой­дя входной контроль, устанавливается на шасси радиоприемника и в дальнейшем при настройке радиоприемника не подстраивается. Такой процесс сборки и настройки позволяет сократить трудо­емкость работ и использовать регулировщиков более низкой квали­фикации.
При индивидуальной настройке в ремонтных мастерских при­меняется универсальная стандартная измерительная аппаратура, с помощью которой производят непосредственные измерения вы­ходных параметров. При серийном производстве не всегда такая организация регулировочных работ приемлема из экономических соображений. Поэтому технологический процесс настройки на за­водах обычно предусматривает использование различного рода регулировочных стендов и приспособлений, централизованных ге­нераторов, специальных экранированных кабин. С помощью стан­дартной измерительной аппаратуры осуществляется в основном лишь выходной контроль параметров радиоприемника службой технического контроля.
Для удобства покаскадной настройки радиоприемника во всех современных моделях введено требование наличия контрольных точек для подключения к ним контрольно-измерительной аппарату­ры.


Эти контрольные точки обозначаются на принципиальной схе­ме радиоприемника, а также на электромонтажных схемах печат­ных плат. Число контрольных точек в зависимости от сложности радиоприемника может быть различным. Контрольные точки на принципиальных схемах обозначаются между каскадами тракта, на выводах транзисторов, на контурах, на электролитических кон­денсаторах цепей питания, гнездах антенны и т. д. Конструктив­но контрольные точки выполняются так, чтобы они были доступны для подключения измерительных приборов.
12.2. Проверка и установка режимов по постоянному току
Проверку и установку режимов по постоянному току проводят после проверки монтажа. Проверяют монтаж внешним осмотром. При этом проверяется надежность электрических контактов, пра­вильность электрических соединений элементов схемы, их номи­нальные значения в соответствии с принципиальной схемой, от­сутствие замыканий в печатном монтаже, а также элементов меж­ду собой, правильность установки деталей, узлов и блоков по электромонтажным схемам печатных плат и т. п.
При необходимости некоторые элементы схемы радиоприемни­ка проверяют омметром. При этом необходимо помнить, что пока­зания омметра при измерении сопротивлений зависят от полярнос­ти напряжения, подводимого к точкам, между которыми измеря­ется сопротивление, поскольку большинство резисторов связано с транзисторами.
Убедившись в правильности монтажа, переходят к проверке тока потребления при отсутствии входного сигнала. Очень часто его называют током покоя. Для измерения тока покоя в разрыв провода между источником питания и схемой радиоприемника включается миллиамперметр постоянного тока и подается номи­нальное напряжение питания. Регулятор громкости устанавлива­ется в положение минимальной громкости.
Ток покоя зависит от сложности схемы радиоприемника. Так как ток покоя карманных радиоприемников 4-го класса около 7 ... 8 мА, а моделей высокого класса (например, радиоприемника «Ленинград-010») достигает 50 ... 60 мА, конкретное значение тока покоя для каждой модели указывается в инструкциях по ре­монту.


Выявить неисправный каскад позволяет последовательное от­ключение по цепям питания отдельных каскадов, блоков и печат­ных плат.
После устранения неисправности и проверки тока покоя переходят к измерению режимов транзисторов и микросхем по постоянному току относительно шасси приемника при отсутствии сигнала на входе. Точки подключения вольтметра при измерении напряжений на выводах транзистора показаны на рис. 12.1.
В данной схеме напряжение на базе определяет делитель нап­ряжения R1R2. Ток в цепи эмиттера транзистора создает на эмиттерном резисторе R3 падение напряжения, которое и определяет напряжение на эмиттере Uэ. Разность между напряжениями на эмиттере (на R3) и на базе (на R1) образует напряжение смеще­ния на базе [7ЭБ.
Напряжение смещения на базе определяет ток покоя коллектор ра транзистора. Напряжение смещения на базе можно измерять не­посредственно между базой и эмиттером. Ток в цепи коллектора и ток в цепи эмиттера близки и обычно их принимают примерно оди­наковыми. Если тока в цепи коллектора нет, нет тока в цепи эмит­тера. Напряжение на эмиттере при этом равно нулю, а напряже­ние на коллекторе равно напряжению источника питания.
При значительных отклонениях измеренных величин напряже­ний на выводах транзисторов и микросхем от номинальных зна­чений требуемых режимов работы необходимо откорректировать режимы подбором величин сопротивлений соответствующих ре­зисторов. Эти резисторы обычно отмечены зведочкой на принци­пиальных схемах радиоприемника.
12.3. Настройка блока питания и УНЧ
Настройка блока питания заключается в проверке, а при не­обходимости и установке с помощью регулировочных резисторов напряжений на его выходе под нагрузкой. В переносных радио­приемниках с электронной настройкой, содержащих каскад преоб­разователя напряжения, при проверке блока питания осуществля­ют также регулировку выходного напряжения преобразователя напряжения.



Рис. 12.1. Включение вольтметра при изме­рении режимов тран­зистора по постоянно­му току
Рис. 12.2. Схема подключения измери­тельных приборов для настройки трак­та УНЧ
Если требуемое значение выходного напряжения блока пита­ния с помощью регулировочных резисторов установить не удается, переходят к проверке последовательно элементов схемы: силового трансформатора, выпрямительных диодов, стабилитронов и тран­зисторов, на которых выполнены стабилизаторы напряжений, ре­зисторов, обеспечивающих необходимый режим стабилизации, электролитических конденсаторов, предназначенных для фильтра­ции выпрямленного напряжения. После устранения неисправнос­тей устанавливают необходимые выходные напряжения блока питания.
Для настройки тракта усиления сигналов низкой частоты радио­приемник и измерительные приборы включают в соответствии со схемой, приведенной на рис. 12.2.
Настройку УНЧ начинают с проверки общей работоспособнос­ти его тракта и обеспечения номинальной чувствительности. Для этого на вход УНЧ (гнезда для подключения звукоснимателя или магнитофона, а при их отсутствии на регулятор громкости) через разделительный конденсатор большой емкости (5 — 10 мкФ) от звукового генератора подают сигнал частотой 1000 Гц. Регулятор громкости устанавливают в положение максимального усиления, а регуляторы тембров (если они имеются) — в положение макси­мальной полосы пропускания.
Напряжение сигнала звукового генератора устанавливают та­ким, чтобы на выходе УНЧ (на громкоговорителе или экви­валенте нагрузки) был неискаженный сигнал, наблюдаемый на экране осциллографа. При правильно установленных режимах усилитель должен сразу нормально работать и налаживание его сводится лишь к корректировке режима оконечного каскада и час­тотной характеристики.
Увеличив входной сигнал, подаваемый от звукового генератора, до появления на выходе (экране осциллографа) заметных ограниче­ний сигнала с помощью регулировочных резисторов схемы осущест­вляют симметрию схемы, т.


е. добиваются, чтобы ограничение сиг­нала сверху и снизу было одинаковым, после чего фиксируют поло­жения регулировочных резисторов.
Если тракт усиления сигналов частоты обеспечивает требуемое усиление, проверяют нелинейные искажения тракта и снимают частотную характеристику. При необходимости с помощью регу­лировочных резисторов, включенных в цепях обратной связи, производят регулировку схемы, установив их в такое положение, при котором обеспечиваются заданные нелинейные искажения.
В том случае, если требуемая чувствительность УНЧ не обеспе­чивается и, кроме того, наблюдаются значительные искажения фор­мы выходного сигнала, необходимо определить, какой из каскадов имеет недостаточное усиление или вносит искажения. При этом не­обходимо пользоваться методом последовательного исключения исправных каскадов, проверяя их от выхода тракта УНЧ к его вхо­ду. Сигнал от звукового генератора последовательно подается на базы транзисторов усилительных каскадов. Полученные при этом значения покаскадной чувствительности должны соответствовать указанным в инструкциях по ремонту конкретных моделей. Одновре­менно с измерением чувствительности осуществляют проверку нелинейных искажений в тракте усиления сигналов низкой частоты визуально по экрану осциллографа, а при необходимости с помощью измерителя нелинейных искажений.
При отыскании неисправного каскада необходимо учитывать, что если форма выходного сигнала имеет искажения в виде двусто­ронней отсечки вершины синусоиды сигнала (сигнал имеет вид симметричной трапеции), неисправность находится в элементах цепи обратной связи, а при односторонней отсечке вершины сигна­ла необходимо обратить внимание на оконечный каскад усиления (режим по постоянному току) и проверить транзисторы двухтактно­го выходного каскада.
При правильно выбранных глубоких отрицательных обратных связях предоконечного и выходного каскадов УНЧ, а также при пра­вильно использованных выходных транзисторах по одинаковому значению коэффициента усиления (они должны быть одной группы) заданный коэффициент гармоник должен обеспечиваться.


Причи­ нами повышения нелинейных искажений может быть также непра­вильная распайка выводов согласующих и выходных трансформато­ров (если они имеются в УНЧ). В этом случае необходимо перепаять, поменяв местами выводы вторичной обмотки трансформаторов.
Регулировку тракта УНЧ стереофонических моделей производят поочередной настройкой каждого канала.
После устранения всех неисправностей и установки режимов всех каскадов и цепей обратных связей осуществляют проверку параметров тракта УНЧ: чувствительности; максимальной выход­ной мощности; коэффициента гармонических искажений; уровня фона; пределов регулировки регуляторов тембров; пределов регу­лировки стереобаланса (для стереофонических УНЧ); переходного затухания между каналами (для стереофонических УНЧ).
12.4. Проверка акустических систем и фазировка громкогово­рителей
Акустическая система радиоприемника в зависимости от его сложности может состоять из одного громкоговорителя, двух и даже нескольких (в моделях высшего класса). В радиоприемниках с одним громкоговорителем регулировка акустического тракта не требуется, если сборка корпуса радиоприемника и подключение громкоговорителя к УНЧ выполнены правильно.
Качество звучания такого радиоприемника проверяют, прослу­шивая принимаемые радиостанции при различных уровнях громкос­ти. При наличии какого-либо дребезга и призвуков необходимо выя­вить причину их возникновения. Прежде всего необходимо убедить­ся, что диффузор громкоговорителя не помят и не имеет разрывов и проколов. Небольшие проколы и разрывы, если они находятся не на гофрированной части диффузора и не рядом с центрирующей шайбой и звуковой катушкой, могут быть аккуратно заклеены, если отсутствует возможность замены громкоговорителя новым. Необ­ходимо проверить также плавность и свободу перемещения звуко­вой катушки в магнитном зазоре: звуковая катушка должна пере­мещаться совершенно свободно, не касаясь стенок магнитного зазо­ра.
При проверке качества громкоговорителя иногда бывает необ­ходимо определить резонансную частоту его подвижной системы.


Для этого громкоговоритель подключают к звуковому генератору через резистор сопротивлением 50 — 100 Ом, а параллельно выво­дам звуковой катушки — милливольтметр. Затем от звукового гене­ратора подают сигнал с частотой, заведомо большей частоты меха­нического резонанса громкоговорителя, и уровнем, не вызывающим его перегрузку. Медленно понижают частоту подводимого сигнала до тех пор, пока напряжение на громкоговорителе не достигнет мак­симального значения и вновь начнет уменьшаться. Частота, соот­ветствующая максимальному значению напряжения на звуковой катушке громкоговорителя, является резонансной частотой его под­вижной системы.
В акустических системах радиоприемников, состоящих из двух однотипных громкоговорителей, следует применять громкоговори­тели с разными резонансными частотами. Даже среди громкоговори­телей одного типа всегда можно отобрать громкоговорители с резо­нансными частотами, отличающимися на 20 — 30 Гц, поскольку всегда имеется разброс собственных частот механического резонан­са. При использовании двух громкоговорителей с разными частота­ми уменьшается общая неравномерность частотной характеристи­ки, поскольку пики и провалы на характеристиках отдельных гром­коговорителей не совпадают и частично компенсируют друг друга.
Если акустическая система состоит из нескольких громкогово­рителей, то они должны быть обязательно сфазированы между со­бой. Это значит, что у громкоговорителей, имеющих один фронт излучения, диффузоры в один и тот же момент должны двигаться в одинаковых направлениях. Это может быть получено лишь при правильном электрическом соединении громкоговорителей между собой. Следует отметить, что каждый громкоговоритель в соответст­вии с ГОСТ 9010 — 73 имеет обозначение полярности, что исклю­чает необходимость фазировки громкоговорителей при их правиль­ном соединении.
Фазировку громкоговорителей можно производить различны­ми способами. Фазировку с помощью звукового генератора осу­ществляют, подавая на один из фазируемых громкоговорителей сигнал частотой 100 — 300 Гц такой величины, чтобы на громкого­ворителе развивалась мощность, соответствующая 0,1 номинальной.


После прослушивания звучания поданного сигнала параллельно первому громкоговорителю подключают второй. Если при этом гром­кость звучания заметно возрастает, значит, громкоговорители сфа-зированы правильно. При уменьшении громкости звучания необ­ходимо изменить полярность у второго громкоговорителя на обрат­ную. Таким же образом параллельно двум сфазированным громко­говорителям подключают поочередно все остальные.
Иногда такой способ фазировки может оказаться неудобным. Это может быть при последовательном включении двух громкоговори­телей, так как вместо последовательного отключения громкоговори­телей их приходится замыкать накоротко. Но при этом разница в громкости звучания получается незначительной и правильно сфази-ровать громкоговорители довольно трудно. Поэтому фазировку мож­но осуществлять с помощью миллиамперметра постоянного тока, который подключается к звуковой катушке. При плавном нажа­тии пальцами на диффузор громкоговорителя стрелка миллиампер­метра отклоняется. В зависимости от того, как подключены щупы миллиамперметра, стрелка его отклонится вправо или влево. От­метив на выводах звуковой катушки полярность включения милли­амперметра, эти же операции проделывают со вторым громкоговори­телем. При последовательном включении громкоговорителей вмес­те соединяются разноименные выводы катушки, а при параллель­ном — одноименные. Определенная таким образом фазировка долж­на сохраняться и между группами громкоговорителей, соединенны­ми через разделительные конденсаторы и фильтры.
Фазировку можно также производить еще более простым мето­дом с помощью батареи напряжением 1,5 — 4,5 В. При этом батарея подключается к выводам акустической системы. В момент подклю­чения батареи диффузоры правильно сфазированных громкогово­рителей должны двигаться в одну сторону. В противном случае придется поменять местами выводы от тех громкоговорителей, диф­фузоры которых двигаются в другую сторону.
Настройку сложных трехполосных акустических систем начи­нают с проверки их работоспособности путем поочередной подачи сигналов частотой 100, 1000 и 10 000 Гц и напряжением, соответст­вующим номинальной выходной мощности.


При этом сравнивается громкость звучания на каждой частоте. Громкость звучания на каж­дой из указанных трех частот должна быть примерно одинакова. Отсутствие звука или звучание с резко заниженной громкостью или искажениями на любой из подаваемых частот указывает на неис­правность в разделительном фильтре или в соответствующем гром­коговорителе (низкочастотном, среднечастотном или высокочастот­ном). После устранения неисправности и фазировки громкоговори­телей (при необходимости) акустическую систему проверяют на отсутствие призвуков и дребезжаний. Для этого на настроенный и отрегулированный УНЧ от звукового генератора подают сигнал та­кой величины, чтобы к акустической системе оказалась подведенной номинальная мощность. После этого, поддерживая уровень сигнала на нагрузке неизменным, медленно изменяют частоту генератора в диапазоне воспроизводимых частот от 20 — 40 Гц до 15 000 — 18 000 Гц и внимательно прослушивают звучание акустической системы. При появлении дребезжания или призвуков прекращают изменять частоту генератора и устраняют причины выявленного дефекта. Более подробную информацию о характере неисправности мож­но получить после снятия частотной характеристики модуля сопро­тивления акустической системы. Измерительные приборы при этом подключают к акустической системе в соответствии со схемой, приведенной на рис. 12.3. Модуль сопротивления акустической системы определяют на дискретных частотах во всем диапазоне вос­производимых частот, пользуясь показаниями лампового вольт­метра. После чего строят в прямоугольных координатах зависимость модуля сопротивления акустической системы от частоты. Сравни­вая форму снятой характеристики с типовой, определяют характер неисправности и устраняют ее.
12.5. Настройка каскадов тракта промежуточной частоты
Для настройки Тракта усиления сигналов промежуточной час­тоты AM измерительные приборы подключаются в соответствии со схемой, приведенной на рис. 12.4. Настройку тракта начинают с каскада детектора.


Каскад детектора AM сигналов настраивать практически не требуется, если примененные детали исправны, режим диода и ве­личина нагрузки выбраны правильно и при монтаже не допущено ошибок. При необходимости работу детектора проверяют следую­щим образом. Регулятор громкости устанавливают в положение мак­симальной громкости. На вход детектора от генератора через разде­лительный конденсатор емкостью 0,12 мкФ подают AM сигнал часто­той 465 кГц, глубиной модуляции 30% и частотой модуляции 1000 Гц. Этот сигнал должен обеспечивать на выходе радиоприемника на­пряжение, соответствующее стандартной испытательной выходной мощности. При этом на экране осциллографа должен наблюдаться сигнал синусоидальной правильной формы. Величина напряжения подаваемого сигнала для большинства транзисторных радиоприем­ников составляет 100...200 мВ.

Рис. 12.3. Схема подклю­чения измерительных при­боров для снятия частот­ных характеристик акус­тических систем
Рис. 12.4. Схема подключения измери­тельных приборов для настройки тракта УПЧ AM
После проверки работы каскада детектора приступают к наст­ройке тракта усиления сигналов промежуточной частоты. Для этого переключатель диапазонов устанавливают в положение СВ, блок переменных конденсаторов в положение максимальной емкости, срывают колебания гетеродина и на базу транзистора смесителя через конденсатор емкостью 0,1 мкФ от генератора подают сигнал 50 ... 250 мкВ частотой 465 кГц, глубиной модуляции 30%.
Вращением сердечников контурных катушек поочередно всех ка­скадов, начиная от последнего к первому, добиваются максималь­ного напряжения на выходе радиоприемника, уменьшая по мере настройки уровень входного сигнала. Настройку повторяют до тех пор пока настройка соседних контуров не будет влиять друг на друга и не будет достигнуто наибольшее выходное напряжение.
Имеющуюся в радиоприемнике АРУ необходимо на время на­стройки контура отключить или подать на ее диод сигнал, меньший чем напряжение задержки, чтобы не «притупить» настройку.


После настройки всех каскадов тракта промежуточной частоты оценивают его чувствительность, подавая сигнал на вход смесителя. Номинальное значение чувствительности указывается в инструк­циях по ремонту. Эта величина находится в пределах 2 ... 5 мкВ.
В том случае, когда не удается настроить все каскады тракта ПЧ, даже подавая на его вход очень большие сигналы с генератора (до единиц милливольт), осуществляют настройку последовательно всех каскадов тракта ПЧ, начиная с последнего. На вход каждого каскада подают сигнал с генератора и осуществляют настройку кон­тура в его коллекторной цепи по максимуму показаний на выходе радиоприемника.
Оценивая чувствительность каждого каскада, сравнивая ее с номинальным значением, указанным в инструкции по ремонту, и при необходимости устраняя неисправность, последовательно на­страивают все каскады всего тракта.
Если цепь АРУ замыкается непосредственно в тракте промежу­точной частоты, после настройки тракта УПЧ проверяют работу АРУ. Для этого, увеличивая на входе смесителя подаваемый с генератора сигнал частотой 465 кГц на заданную величину, оценивают изме­нение сигнала на выходе радиоприемника.
После настройки тракта УПЧ AM переходят к настройке тракта усиления сигналов ПЧ ЧМ. Для этого измерительные приборы под­ключаются в соответствии со схемой, приведенной на рис. 12.5.
Настройку тракта УПЧ ЧМ начинают с каскада частотного де­тектора, который требует более тщательной проверки и регулировки.

Рис. 12.5. Схема подключения измери­тельных приборов для настройки трак­та УПЧ ЧМ
Рис. 12.6. Схема каскада дробного детек­тора
Наиболее распространенной в бытовых радиоприемниках яв­ляется схема дробного детектора, настройку которого рассмотрим применительно к схеме, приведенной на рис. 12.6. Для настройки на базу транзистора VT1 через конденсатор 0,01 мкФ от генератора подают немодулированный сигнал промежуточной частоты около 50 мВ. Параллельно электролитическому конденсатору С6 под­ключают ламповый вольтметр постоянного тока.


Настройку начи­нают с регулировки коллекторного контура (L1C2) фазовращаю- щего трансформатора. Контур настраивают на максимум показа­ний вольтметра постоянного тока.
Для настройки детекторного контура L3C3 к средней точке ме­жду резисторами R6 и R7, с которой снимается сигнал низкой часто­ты, подключают ламповый вольтметр с нулевой отметкой в середине шкалы или с переключаемой полярностью.
Контур L3C3 с помощью сердечника контурной катушки настра­ивают на нулевое показание вольтметра, т. е. настраивают контур на нуль S-кривой. Признаком точной настройки контура является такое положение сердечника катушки, при смещении которого в од­ну или другую сторону происходит отклонение стрелки вольтметра от нуля. Поочередную настройку коллекторного L1C2 и детектор­ного L3C3 контуров рекомендуется производить 2 — 3 раза, пока оба контура не будут точно настроены на номинальное значение про­межуточной частоты.
Далее дробный детектор настраивают на максимальное подавле­ние паразитной AM. Для этого с генератора подают сигнал про­межуточной частоты с амплитудной модуляцией (глубиной 0,3). Подстроечный резистор в одном плече устанавливают в среднее по­ложение, а другим добиваются минимального значения напряже­ния на выходе радиоприемника.
Правильность настройки каскада дробного детектора проверя­ется симметричностью его S-кривой. Для этого расстраивают гене­ратор в обе стороны от номинального значения промежуточной частоты (с выключенной модуляцией) на ±150 кГц и наблюдают за показаниями вольтметра постоянного тока, подключенного к выходу дробного детектора, относительно нуля (или переключая в вольтметре полярность измеряемого напряжения). При одинако­вом изменении частоты в обе стороны стрелка вольтметра должна отклоняться в обе стороны на одну и ту же величину.
Настройку усилительных каскадов тракта ПЧ ЧМ производят аналогично и в той же последовательности, как и настройку в тракте УПЧ AM. При этом осуществляют настройку контуров всех каска­дов на промежуточную частоту и получение необходимого усиления и требуемой полосы пропускания.


Настройку необходимо произво­дить, добиваясь симметричности резонансной характеристики от­ носительно номинального значения промежуточной частоты. В том случае, когда при настройке контуров полосового фильтра промежуточной частоты не удается установить однозначный мак­симум, необходимо контур, не подлежащий настройке, зашунтировать, причем шунт устанавливать к коллекторной части контура по отношению к корпусу.
Настройка УПЧ ЧМ с помощью генератора стандартных сигна­лов и вольтметра имеет ряд недостатков, особенно ощутимых при серийном производстве радиоприемников: сложность регулировки, особенно каскада частотного детектора, неопределенность в сим­метрировании резонансной кривой, необходимость перестройки ге­нератора для выяснения влияния каждого контура на результирую­щую резонансную кривую, невозможность оперативно судить о параметрах усилителя промежуточной частоты, форме S-кривой. Этих недостатков можно избежать при визуальном методе регули­ровки тракта УПЧ. При этом используют характериографы, т. е. приборы, состоящие из генератора качающейся частоты и осцилло-графического индикатора, на экране которого можно наблюдать изображение резонансной или S-кривой частотного детектора. Та­кие приборы предназначены для исследования амплитудно-частот­ных характеристик (иногда их называют свип-генераторами). Для настройки бытовых радиоприемников может быть использован прибор Х1-7.
Для настройки каскада дробного детектора с помощью прибо­ра Х1-7 необходимо отпаять один из выводов электролитического конденсатора (см. рис. 12.6). Затем высокочастотный вывод прибо­ра с делителя 1:1 через конденсатор емкостью 100 ... 200 пФ под­ключают к базе транзистора VT1, а низкочастотный вход прибора — к выходу дробного детектора. Если детектор исправен, то на экране появится S-образная кривая, которая должна быть неискаженной формы, т. е. не должна иметь уплощения сверху и снизу. В случае появления таких искажений их устраняют вращением ручки. Вы­ходное напряжение в сторону уменьшения.


Далее путем подстройки детекторного контура L3C3 совмеща­ют центр S-кривой с точкой номинального значения промежуточ­ной частоты на экране осциллографа. Симметрия S-кривой относи­тельно нулевой точки и ее наибольшая амплитуда устанавливаются подстройкой коллекторного контура LJC2 фазовращающего транс-: форматора.
Тракт УПЧ ЧМ может быть также настроен визуальным методом . с помощью прибора XI-7. Для этого высокочастотный выход при­бора подключают к базе транзистора смесителя через выходной де­литель 1:1, а НЧ вход прибора — через выносной детектор, который входит в комплект прибора, к коллекторному контуру фазовращаю­щего трансформатора через конденсатор небольшой величины (10 ... 15 пФ). Настраивая последовательно контуры всех каскадов трак­та, добиваются на экране необходимой формы резонансной кривой. Значение частоты определяется по частотным меткам и масштабной сетке на экране характериографа.
12.6. Настройка и регулировка высокочастотных каскадов тракта AM
Каскады высокой частоты радиоприемника содержат входные цепи, УВЧ и преобразователь частоты. Основной задачей при регу­лировке этих каскадов являются проверка генерации гетеродина и настройка его контуров, настройка каскада усиления сигналов вы­сокой частоты и сопряжение настроек контуров входного, УВЧ и гетеродинного.
Настройку начинают с проверки наличия генерации гетеродина на частотах, соответствующих каждому диапазону. Проверку осу­ществляют с помощью вольтметра и осциллографа, подключенных к точке подачи напряжения гетеродина на каскад смесителя (или на транзистор преобразователя при выполнении его на одном транзис­торе). Напряжение гетеродина должно находиться в определенных пределах для создания оптимальных условий работы преобразова­тельного каскада. Величины этих напряжений указываются в ин­струкциях по ремонту и должны быть в пределах 100 ... 200 мВ. Фор­ма сигнала гетеродина должна быть чисто синусоидальной.
Убедившись в работоспособности гетеродина, приступают к на­стройке его контуров, целью которой является правильная укладка границ диапазонов приемника.


Перекрытие гетеродина по часто­те в каждом диапазоне должно укладываться в заданные пределы с допуском на уход частоты настройки контуров при изменении тем­пературы и влажности окружающей среды. Допуск составляет 1 ... 2% стандартных граничных частот диапазона.
При настройке радиоприемников в диапазонах ДВ и СВ, имею­щих внутреннюю магнитную антенну, сигнал подается от генера­тора стандартного поля, а в диапазонах KB, а также при настрой­ке радиоприемников, не имеющих внутренней магнитной антенны, сигнал подается от ГСС AM через стандартный эквивалент антенны на входной контур через гнездо антенны. Подаваемый сигнал моду­лируется частотой 1000 Гц с глубиной модуляции 30%. Настройку контуров гетеродина производят в следующей последовательности.
Переключатель диапазонов устанавливают в положение ДВ. Конденсатор переменной емкости устанавливают в положение мак­симальной емкости. Ротор подстроечного конденсатора контура гетеродина диапазона ДВ устанавливают в среднее положение. От ГСС AM подают сигнал частотой 148 кГц, что соответствует нижней границе диапазона ДВ с небольшим допуском. Вращением подстро­ечного сердечника контурной катушки гетеродина ДВ настраивают контур по максимальному напряжению на выходе радиоприемника.
Затем конденсатор переменной емкости устанавливают в поло­жение минимальной емкости и подают сигнал с верхней частотой диапазона ДВ с небольшим допуском (415 кГц). Подстроечным конденсатором настраивают контур гетеродина так, чтобы напря­жение на выходе радиоприемника было максимальным. Настрой­ка на верхней частоте диапазона вносит некоторую расстройку на нижней частоте. Поэтому с ГСС AM снова подают сигнал частотой 148 кГц, настраивают на него приемник и подстраивают контур гетеродина подстроечным сердечником контурной катушки. После чего полупеременным конденсатором подстраивают контур гетеро­дина на верхней частоте диапазона (415 кГц). Аналогичные операции подстройки повторяют 2 — 3 раза.
Настройку контура гетеродина диапазона СВ осуществляют аналогичным образом, подавая последовательно граничные часто­ты диапазона 515 и 1630 кГц.


После настройки контуров гетеродина диапазонов ДВ и СВ пе­реходят к настройке KB диапазона. Если диапазон KB в радиопри­емнике обзорный, т. е. перекрывает весь диапазон волн, оговарива­емых ГОСТ 5651 — 76 (25 — 75 м), то граничными частотами для. настройки являются частоты: нижняя 3,8 МГц, верхняя 12,2 МГц. Если же диапазон KB разбит на полурастянутые или растянутые диапазоны, то граничные частоты соответствуют указанным в гл. 3.
При настройке KB контуров очень важно не ошибиться и настро­иться на сигнал основного канала, а не зеркального, частота кото­рого лежит выше основного на 930 кГц. Для проверки правиль­ности укладки границ диапазонов KB частоту подаваемого от гене­ратора сигнала увеличивают на 930 кГц. При этом должен быть принят зеркальный сигнал.
Очень часто в диапазонах KB укладку границ проводят только на нижних частотах диапазонов, а верхние граничные частоты толь­ко проверяют на соответствие требуемой нормы. Они должны обес­печиваться номиналами примененных в контурах конденсаторов.
После укладки границ диапазона контуров гетеродина проводят регулировку контуров входных цепей в УВЧ путем сопряжения их настройки с соответствующими контурами гетеродина.
Сопряжение контуров можно начинать с любого диапазона, если входные контуры не имеют подключений дополнительных кату­шек или конденсаторов. Если же, например, катушки СВ диапазо­на являются частью длинноволновых катушек, то сопряжение еле­дует начинать с диапазона СВ.
Сопряжение контуров приводят в расчетных точках сопряжения. Нижняя частота точного сопряжения обычно выбирается на 5 — 10% выше минимальной частоты диапазона, а верхняя — на 2 — 5% ниже максимальной частоты. Для диапазона СВ нижняя частота сопряже­ния составляет 570 кГц, верхняя — 1560 кГц и средняя — 1000 кГц.
Настройка контуров на нижних частотах диапазонов осуществ­ляется подстроечными сердечниками контурных катушек, а на верх-, них — подстроечными конденсаторами, включенными в контур.


Настройку (сопряжение) входных цепей диапазонов ДВ и СВ, выполненных на ферритовом стержне магнитной антенны, произво­дят следующим образом. Переключатель диапазонов устанавливают - в положение нижней частоты сопряжения (570 кГц). На вход при­емника подают сигнал 1 — 3 мВ с частотой модуляции 1000 Гц и глу­биной 30%. Приемник настраивают на частоту подаваемого сигнала. Затем, перемещая катушку входного контура диапазона СВ вдоль ферритового стержня антенны, настраивают входную цепь по макси­мальному напряжению на выходе радиоприемника.
Смещение катушки к середине стержня увеличивает индуктив­ность входного контура, смещение к краю стержня — уменьшает. Направление перемещения полезно определить с помощью ферри­тового и медного стержней: если при приближении ферритового стер­жня напряжение на выходе увеличивается, катушку следует сдвинуть к центру, если выходное напряжение увеличивается при приближе­нии медного стержня, катушку необходимо сдвинуть к краю магнит­ной антенны. Если приближение как ферритового, так и медного стержней к катушке вызывает уменьшение напряжения на выходе, значит, контур на данной частоте настроен в резонанс. В процессе настройки, по мере приближения к точной настройке напряженность поля подаваемого сигнала следует уменьшать, так как при большом сигнале трудно точно настроить приемник из-за действия АРУ.
После сопряжения на частоте 570 кГц генератор перестраивают на верхнюю частоту сопряжения (1550 кГц) и настраивают радио­приемник на частоту подаваемого сигнала. Вращая ротор подстроеч-ного конденсатора входного контура, добиваются максимального показания вольтметра на выходе радиоприемника. Проверяют точ­ность сопряжения путем поднесения ферритового и медного стерж­ней. Если при поднесении ферритового стержня выходной сигнал растет, то следует увеличить емкость подстроечного конденсатора, а если выходное напряжение увеличивается при поднесени.и медного стержня, то емкость подстроечного конденсатора необходимо умень­шить.


Сопряжение на верхней частоте может привести к нарушению со­пряжения на нижней частоте, поэтому необходимо повторно про­извести подстройку сопряжения на нижней, а затем снова на верх­ней частоте до получения точного сопряжения. После сопряжения входных и гетеродинных контуров на нижней и верхней частотах ка­тушку входного контура закрепляют на ферритовом стержне антен­ны и переходят к проверке сопряжения в средней точке диапазо­на, для чего с генератора подают сигнал с частотой 1000 кГц. При­емник настраивают на частоту подаваемого сигнала и проверяют точность сопряжения аналогичным способом. Если при поднесении поочередно ферритового и медного стержней к антенной катушке напряжение на выходе не будет увеличиваться более чем в 1,3 раза,-то настройку можно считать удовлетворительной. В противном слу­чае необходимо заменить сопрягающий конденсатор контура. Тре­буемую емкость этого конденсатора можно определить следующим способом. Если при поднесении ферритового стержня к катушке вход­ного контура сигнал на выходе приемника увеличивается, то емкость сопрягающего конденсатора следует увеличить. В том случае, когда выходной сигнал увеличивается при приближении к входному контуру медного стержня, емкость сопрягающего конденсатора требует­ся уменьшить.
После замены сопрягающего конденсатора необходимо заново выполнить операцию укладки диапазона гетеродина и провести пол­ный цикл сопряжения.
После окончания настройки контуров диапазона СВ переходят к сопряжению входных и гетеродинных контуров в ДВ диапазоне. Последовательность операций при настройке диапазона ДВ такая же, как и при настройке диапазона СВ. Нижняя частота точного со­пряжения для диапазона ДВ равна 165 кГц, верхняя — 380 кГц и средняя — 250 кГц.
Сопряжение настроек контуров радиоприемника, рассчитанного на работу от наружной или штыревой антенны, осуществляют, подавая от ГСС AM через соответствующий эквивалент антенны сигнал на вход радиоприемника. Поочередно настраивают контуры в каждом диапазоне радиоприемника.


На нижних частотах каж­ дого диапазона контуры настраивают вращением подстроечных сердечников контурных катушек, а на верхних частотах — враще­нием ротора подстроечных конденсаторов. Настройка осуществляет­ся на максимум показания вольтметра, включенного на выходе радиоприемника.
Сопряжение входного и гетеродинного контура на верхней час­тоте приводит к нарушению сопряжения на нижней частоте, по­этому для большей точности сопряжения контуров операции наст­ройки на нижней и верхней частотах сопряжения повторяют до тех пор, пока не прекратится увеличение выходного напряжения и не бу­дет обеспечена требуемая чувствительность по всему диапазону. При правильном сопряжении контуров ослабление сигнала зеркально­го канала и реальная чувствительность должны быть не хуже нормы для данного типа радиоприемника.
После сопряжения контуров настраивают фильтр ослабления сигналов с частотой, равной промежуточной. Для этого приемник устанавливают в положение приема сигнала с частотой, наиболее близкой к промежуточной (410 кГц, верхний конец ДВ диапазона), а с генератора подают сигнал с частотой 465 кГц. Катушку фильтра настраивают на минимум показаний вольтметра на выходе прием­ника.
После окончания настройки все подстроечные сердечники кон­турных катушек, положения катушек магнитной антенны, подводя­щие провода к антенне KB, необходимо зафиксировать.
12.7. Настройка каскадов блока УКВ
Блок УКВ является функционально законченным узлом радио­приемника, включающего в себя входные цепи, УВЧ и преобразо­ватель частоты, диапазона УКВ. В большинстве случаев этот блок поставляется заводам-изготовителям радиоприемников централи­зованно, полностью отрегулированным и настроенным и при общей настройке радиоприемника подстройке не подвергается. Поэтому порядок регулировки и настройки блока УКВ, а также методика измерения его параметров рассматриваются отдельно от тракта радиоприемника.
В современных радиоприемниках перестройка контуров блока УКВ в диапазоне принимаемых частот осуществляется тремя спо­собами: с помощью переменных индуктивностей (вариометров); блока конденсаторов переменной емкости; варикапов (электрон­ная настройка).


В зависимости от способа перестройки контуров несколько изме­няется настройка каскадов блока УКВ, но в общем случае порядок следующий.
Вначале проверяют правильность монтажа и режимы работы транзисторов по постоянному току. В блоках УКВ с электронной настройкой устанавливают граничные значения управляющих напря­жений, подаваемых на варикапы, соответствующие верхней и ниж­ней частотам диапазона УКВ. В переносных радиоприемниках эти величины управляющих напряжений устанавливаются переменным резистором, находящимся в блоке преобразователя напряжения.
После проверки и установки требуемых режимов по постоянному току производят полную сборку блока УКВ. Печатную плату уста­навливают на металлический поддон и закрывают экраном. Затем к блоку УКВ подключают эквивалент антенны и сопротивление на­грузки, а также измерительные приборы в соответствии со схемой, приведенной на рис. 12.7.
Сопротивления нагрузки различных типов блоков УКВ различны. Оно зависит от режима работы транзистора первого каскада тракта усиления сигналов промежуточной частоты (тока эмиттера) и схе­мы его включения (с общим эмиттером или с общей базой). Парамет­ры эквивалента антенны и сопротивление нагрузки для каждого типа блока УКВ указываются в технических условиях.
Настройку блока УКВ производят в собранном виде для того, чтобы обеспечить условия, эквивалентные работе блока УКВ в радио­приемнике. Настройку блока УКВ начинают с настройки выходного контура (или фильтра) промежуточной частоты. Для этого на конт­рольную точку, выведенную от входа преобразователя частоты, че­рез конденсатор небольшой емкости (3 ... 10 пФ) от генератора по­дают сигнал 1 ... 5 мВ с частотой, равной промежуточной. Настройку контура (или фильтра) производят с помощью сердечников контур­ных катушек на максимум показаний вольтметра на выходе блока УКВ.

Рис. 12.7. Схема подключения измерительных приборов для настройки блока УКВ
После настройки контуров промежуточной частоты переходят к регулировке высокочастотной части блока УКВ.


На его вход через эквивалент антенны от генератора подают сигнал около 10 ... 30 мВ. Механизм настройки высокочастотных контуров (конденсатор пере­менной емкости, вариометр или переменный резистор электронной настройки) устанавливают в крайнее положение, соответствующее приему верхней частоты диапазона УКВ, и с помощью подстроеч-ного сердечника контурной катушки гетеродина устанавливают верхнюю частоту диапазона УКВ (65,8 ... 73,0 МГц) с запасом при­мерно около 1 МГц (74,0 МГц). Проверяют наличие зеркального канала. При использовании значения промежуточной частоты 10,7 МГц зеркальный канал должен быть на частоте 95,4 МГц. Отсутствие сигнала зеркального канала на этой частоте или близ­кой к ней свидетельствует о неправильной настройке контура гетеро­дина, т. е. он оказывается настроенным ниже частоты принимаемого сигнала. В этом случае сердечником контурной катушки гетероди­на изменяют частоту настройки гетеродина так, чтобы он оказал­ся настроенным выше частоты принимаемого сигнала на величину промежуточной частоты.
После установки верхней частоты диапазона 74,0 МГц элемент перестройки высокочастотных контуров устанавливают в поло­жение, соответствующее приему нижней частоты диапазона УКВ, и проверяют ее значение. Частота должна находиться в пределах 64,3 — 65,3 МГц. При необходимости для установки нижней частоты диапазона УКВ в этих пределах изменяют емкость подстроечного конденсатора, включенного в контур гетеродина. Установка ниж­ней частоты диапазона может привести к изменению верхней час­тоты. Поэтому операцию укладки диапазона повторяют 2 — 3 раза до тех пор, пока будет обеспечен одинаковый запас перекрытия по 0,5 ... 1,5 МГц как на нижней, так и на верхней частотах диапазона УКВ.
После настройки контура гетеродина переходят к настройке УВЧ и входного контура. Для этого по шкале генератора устанавливают частоту 73 МГц и настраивают блок на частоту этого сигнала. С по­мощью подстроечных конденсаторов, включенных во входном кон­туре и контуре УВЧ, производят сопряжение частоты настройки этих контуров с контуром гетеродина, т.


е. подстройку по максимальному показанию вольтметра на выходе блока УКВ. Уровень подаваемого сигнала с генератора при этом уменьшается до 1 ... 2 мВ.
Затем по шкале генератора устанавливают частоту 65,8 МГц, настраивают блок на частоту этого сигнала, сердечниками контур­ных катушек входного контура и контура УВЧ производят их со­пряжение с контуром гетеродина. При необходимости, для более точной настройки, операцию сопряжения также необходимо повто­рить 2 — 3 раза.
Оценку правильности проведенной настройки осуществляют про­веркой параметров блока УКВ, используя схему соединения блока УКВ с измерительными приборами, приведенную на рис. 12.7.
Проверку диапазона принимаемых частот проводят, подавая от генератора на вход блока УКВ сигнал величиной 1 мВ. Механизм настройки блока устанавливают при этом поочередно в крайние положения. Частоту генератора устанавливают по максимальному показанию вольтметра на выходе блока УКВ. По частотам настрой­ки генератора определяют диапазон принимаемых частот.
Проверку коэффициента усиления блока УКВ проводят, подавая от генератора через эквивалент антенны на вход блока сигнал нап­ряжением 1 мВ. Коэффициент усиления блока определяют как от­ношение напряжения на выходе блока к напряжению на входе бло­ка (с учетом эквивалента антенны) на частотах 66; 69 и 73 МГц.
Значения промежуточной частоты и ширину полосы пропуска­ния контура (или фильтра) промежуточной частоты проверяют на частоте 69 МГц, подавая от генератора на вход блока сигнал на­пряжением 1 мВ. Блок настраивают на максимум показания вольт­метра на выходе, затем генератор расстраивают в обе стороны до уменьшения напряжения на выходе в 1,4 раза (до 3 дБ). Получен­ные при этом значения промежуточных частот на выходе блока из­меряют частотомером. Разность значений промежуточных частот, полученных при увеличении и уменьшении частоты генератора, выраженная в килогерцах, является показателем ширины полосы пропускания контура (или фильтра) промежуточной частоты.


Сред­ нее арифметическое значение промежуточных частот, полученных при увеличении и уменьшении частоты генератора, является пока­зателем частоты настройки контура (или фильтра) промежуточной частоты.
Проверку ослабления сигнала зеркального канала проводят на частоте 69 МГц, подавая от генератора сигнал на вход блока нап­ряжением 1 мВ. Производят настройку блока на максимум выход­ного напряжения и отмечают его уровень по вольтметру. Затем расстраивают генератор на величину двойного значения проме­жуточной частоты в сторону больших частот, увеличивая входное напряжение до получения на выходе блока такого же напряжения, как и при настройке на основной сигнал. Отношение напряжения сигнала на частоте зеркального канала к напряжению на основной частоте (по аттенюатору генератора), выраженное в децибелах, является показателем ослабления сигнала зеркального канала.
Проверку ослабления сигнала промежуточной частоты прово­дят на частоте 66 МГц. Сначала на вход блока через эквивалент антенны от генератора подают сигнал с этой частотой, который обеспечит на выходе блока сигнал 3 — 5 мВ. Затем на вход блока через эквивалент антенны подают сигнал с частотой, равной про­межуточной. Уровень этого сигнала устанавливается таким, чтобы он обеспечил выходное напряжение, как и сигнал с частотой 66 МГц. Отношение напряжения сигнала промежуточной частоты (по аттеню­атору генератора) к напряжению сигнала с частотой 66 МГц, выра­женное в децибелах, является показателем ослабления сигнала промежуточной частоты.
Чувствительность системы АПЧ измеряют на частоте 69 МГц подавая от генератора на вход блока напряжение сигнала напряже­нием 1 мВ. Вывод блока для подачи напряжения АПЧ замыкают на корпус блока. Блок настраивают на максимум показания выход­ного вольтметра. Затем цепь АПЧ отсоединяют от корпуса блока и по­дают на нее постоянное напряжение +0,5 В и — 0,5 В, измеряя соответствующие этим напряжениям значения промежуточной час­тоты с помощью частотомера.


Отношение разности измеренных значений промежуточной частоты на выходе блока к абсолютному значению изменения напряжения на входе цепи АПЧ определяет чувствительность системы АПЧ, выраженную в мегагерцах на вольт.
12.8. Настройка сквозного стереофонического тракта радиоприем­ника и блока стереодекодера
Настройка сквозного стереофонического тракта радиоприемни­ка осуществляется после настройки обоих каналов трактов низкой частоты и после настройки всего тракта УКВ в монофоническом режиме. Настройка сквозного стереофонического тракта заключа­ется в регулировке блока стереодекодера и согласовании его с кас­кадом частотного детектора со стороны входа и с трактом усиления сигналов низкой частоты со стороны выхода. Прежде чем приступить к регулировке блока стереодекодера, необходимо проверить пара­метры высокочастотного тракта: ширину полосы пропускания, форму резонансной характеристики тракта промежуточной часто­ты, расстояние между горбами S-кривой частотного детектора, фор­му S-кривой, совпадение центральной частоты S-кривой с серединой полосы пропускания тракта. Кроме того, необходимо установить такой коэффициент усиления каскадов тракта ПЧ, чтобы стереоде-кодер не перегружался.

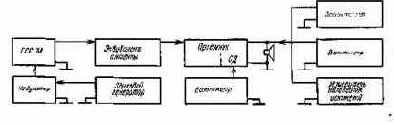

Рис. 12.8. Схема подключения измерительных приборов для настройки сквозного стереофонического тракта радиоприемника
Для налаживания сквозного стереофонического тракта необ­ходимо подключить контрольно-измерительную аппаратуру соглас­но структурной схеме, приведенной на рис. 12.8. Затем подают сиг­нал с ГСС ЧМ на частоте 69 МГц с частотой модуляции 1000 Гц, и девиацией 50 кГц, и величиной 1 мВ. Радиоприемник настраивают на этот сигнал в режиме моноприема. При этом регуляторы темб­ра должны быть установлены в положение широкой полосы, а регулятор громкости — в положение обеспечения на выходе радиоприем­ника номинальной мощности. Точную настройку радиоприемника на принимаемый сигнал осуществляют по минимуму нелинейных искажений (по показанию анализатора гармоник, подключенного к выходу одного из низкочастотных каналов и настроенного на вто­рую гармонику модулирующего сигнала — на частоту 2000 Гц).


Общий порядок настройки блока стереодекодера заключается в настройке каскада подавления поднесущей частоты, настройке пе­реходных затуханий в каналах на частоте 1000 Гц, проверке пере­ходных затуханий на частотах 300, 5000 и 10 000 Гц (в моделях выс­шего класса) и проверке работы стереоиндикатора.
Основным прибором для настройки и проверки параметров бло­ка стереодекодера является полярный модулятор (МОД-12 или МОД-15). Он вырабатывает выходное напряжение комплексного стереофонического сигнала или полярно-модулированного колеба­ния, которое регулируется от нуля до нескольких вольт и может по-даваться либо на гнезда внешней модуляции высокочастотного ГСС ЧМ, либо непосредственно на вход стереодекодера. Полярный моду­лятор может использоваться также с внешним или внутренним зву­ковым генератором, обеспечивающим подачу низкочастотного сиг­нала в один или оба канала модуляции.
Встроенный звуковой генератор имеет набор фиксированных частот, необходимых для проверки параметров сквозного стереофо­нического тракта радиоприемника, а также для отыскания неисправ­ности в каскадах схемы стереодекодера и при его налаживании.
В зависимости от принципа построения схемы стереодекодера порядок настройки и отыскания неисправного каскада может нес­колько видоизменяться. Поэтому последовательность их настройки и регулировки рассмотрим на примере двух вариантов стереодекоде­ра: радиолы «Рига-101-стерео», выполненного по принципу суммар­но-разностного преобразования комплексного стереофонического сигнала (см. рис. 7.22) и радиолы «Виктория-001 -стерео», вы­полненного по принципу полярного детектирования (см. рис. 8.10).
Настройку блока стереодекодера начинают с регулировки каска­да восстановления поднесущей частоты. Для этого в полярном моду­ляторе ручку Частота устанавливают в положение Внешний гене­ратор, а в ГСС ЧМ устанавливают внешнюю частоту модуляции с де­виацией 10 кГц. Радиоприемник должен быть включен в режим при­ема стереофонических сигналов, т.


е. должна быть нажата клавиша Стерео, а вольтметр подключают к контрольной точке КТ блока стереодекодера. Для настройки степени восстановления поднесу­щей частоты необходимо катушку контура восстановления подне­сущей L1 (см. рис. 7.22) подстроить на максимум показаний этого вольтметра.
После настройки каскада восстановления поднесущей частоты приступают к настройке переходных затуханий в каналах радиопри­емника. Настройку производят на звуковой частоте 1000 Гц и затем проверяют на частотах 300 и 5000 Гц. Для этого в модуляторе устанавливают частоту модулирующего сигнала 1000 Гц и пои этом включают переключатель Род работы в положение «2». В ГСС ЧМ устанавливают девиацию 50 кГц. Регулятор стереобаланса радиоприемника устанавливают в положение, при котором на выхо­де обоих каналов будет одинаковое напряжение сигнала. После этого в модуляторе устанавливают переключатель Род работы в положение А, анализатор гармоник подключают к выходу правого канала радиоприемника и настраивают его на частоту 1000 Гц. К выходу левого канала радиоприемника подключают вольтметр и с помощью регулятора громкости устанавливают выходное на­пряжение (по вольтметру) сигнала, равным 3,5 В. Настройку пере­ходных затуханий в правом канале осуществляют переменным ре­зистором R21 (см. рис. 7.22) на минимум показаний анализатора гармоник, а вольтметром измеряют напряжение сигнала частотой 1000 Гц, проникающего из левого канала в правый. Анализатор гармоник при этом должен показывать напряжение не более 20 мВ.
Переходные затухания, выраженные в децибелах (дБ), опреде­ляют как 20 lg(Ul/U2).
Настройку переходных затуханий в левом канале осуществляют аналогично, установив в модуляторе переключатель Род работы в положение В, подключив вольтметр к выходу правого канала радио­приемника, а анализатор гармоник — к выходу левого канала. Пере­менным резистором R17 (см. рис. 7.22) устанавливают минимум по­казаний анализатора гармоник. Величину переходных затуханий в левом канале определяют аналогично, как отношение показаний вольтметра и анализатора гармоник.


Если после настройки переходные затухания на частоте 1000 Гц оказываются менее 25 дБ, переменным резистором R5 (см. рис. 7.22) добиваются обеспечения требуемой нормы, подстроив его на мини­мум показаний анализатора гармоник. Причем анализатор под­ключают поочередно к выходу обоих каналов радиоприемника, а по­рядок подачи сигнала соблюдают такой же, как и при настройке переходных затуханий.
После этой операции необходимо снова проверить степень вос­становления поднесущей частоты, которая могла измениться при подстройке переходных затуханий с помощью резистора R5. Для этого в модуляторе переключатель Род работы устанавливают в по­ложение «2». При правильной настройке каскада восстановле­ния поднесущей частоты на экране осциллографа, подключенного к выводу контрольной точки стереодекодера, не должна наблюдаться перемодуляция поднесущей частоты. При наличии перемодуляции необходимо ее устранить переменным резистором R5, повторить измерение переходных затуханий в каналах на частоте 1000 Гц.
После настройки переходных затуханий на частоте 1000 Гц про­веряют переходные затухания в каналах радиоприемника на час­тоте 5000 Гц. Для этого поднесущая частота в модуляторе модулиру­ется сигналом частотой 5000 Гц, и, соблюдая последовательность подачи сигнала от модулятора, подключения вольтметра и анализа­тора гармоник (аналогично настройке при сигнале 1000 Гц), определяют переходные затухания в каналах на частоте 5000 Гц. Если переходные затухания оказались ниже нормы, контурные катушки в блоке стереодекодера (см. рис. 7.22) L1 и L2 подстраивают на ми­нимум показаний анализатора гармоник, подключенного к выходу одного из каналов, при наличии сигнала в другом канале.
Аналогично проверяют переходные затухания в каналах радио­приемника на частоте 300 Гц. Если переходные затухания на этой частоте окажутся ниже нормы, осуществляют подстройку схемы с помощью переменного резистора R5. После этого необходимо еще раз проверить степень восстановления поднесущей частоты и переходные затухания в каналах радиоприемника на частотах 1000 и 5000 Гц.


Если после настройки блока стереодекодера не обеспечивают­ся заданные параметры, переходят к отысканию неисправного кас­када, подавая полярно-модулированные колебания к различным участкам схемы и оценивая степень искажения сигнала с помощью осциллографа, включенного на выходе блока стереодекодера. Для проверки каскада восстановления поднесущей частоты и усилите­ля комплексного стереофонического сигнала необходимо отсоеди­нить частотно-зависимые элементы корректирующей цепи на входе стереодекодера и замкнуть между собой с помощью внешней пере­мычки выводы контура восстановления поднесущей частоты. Пода­вая на вход стереодекодера полярно-модулированный сигнал с моду­ляцией в канал А и подключая попеременно осциллограф к входу и выходу каскадов на транзисторах VT1 и VT2 (см. рис. 7.22), необ­ходимо убедиться в отсутствии амплитудно-частотных и фазочастот-ных искажений полярно-модулированного колебания. Критерием оценки может быть отсутствие модуляции в канале В на выходе тракта. Поскольку при закороченном контуре восстановления под­несущей частоты тракт комплексного стереофонического сигнала представляет собой обычный широкополосный усилитель, то осцил­лограмма выходного напряжения должна по форме не отличаться от напряжения на входе стереодекодера, а может отличаться только по величине.
Если проверка установила наличие искажений, этим же спосо­бом необходимо определить каскад или цепь передачи, вносящие искажения, а также оценить их влияние на параметры выходного сигнала. Переходное затухание между стереоканалами при этом может быть определено как отношение амплитуды полезной огибаю­щей полярно-модулированного колебания к амплитуде паразитной огибающей, возникающей в другом канале в результате прохожде­ния сигнала через испытываемую цепь или каскад. Изменяя частоту модуляции полярно-модулированного колебания, можно устано­вить характер, а следовательно, и причину искажений.
В том случае, когда в выходном сигнале одного из каналов обна­ружатся повышенные нелинейные искажения, необходимо прове­рить диоды детектора стереодекодера, а также режим работы тран­зисторов VT1 и VT2 по постоянному току.


При необходимости регу­ лировку базовых токов транзисторов удобно производить, наблюдая форму полярно-модулированного колебания на коллекторе соответ­ствующего каскада. При этом в цепь базы подается полярно-модули-рованный сигнал, превышающий по амплитуде в 2 — 3 раза номиналь­ное значение. Модулирующий сигнал поступает в оба канала. Если на выходе каскада напряжение несимметрично или в одном из кана­лов наступает ограничение сигнала, необходимо изменить ток сме­щения базы до устранения искажений.
После такой настройки необходимо снова проверить режимы транзисторов по постоянному току, а также параметры стереофони­ческого тракта.
Заканчивают настройку блока стереодекодера проверкой рабо­ты стереоиндикатора. Проверку осуществляют при включении пере­ключателя Род работы модулятора в положение Внешний генератор и при внешней частоте модуляции ГСС ЧМ с девиацией 40 кГц. При подаче на вход радиоприемника сигнала величиной более 10 мкВ лампочка Стерео должна светиться, а при снятии девиации — гаснуть. Если лампочка не загорается, необходимо проверить исправ­ность самой лампочки и режимы транзисторов VT3, VT4, VT5 усили­теля постоянного тока (см. рис. 7.22).
Настройку сквозного стереофонического тракта радиолы «Вик-тория-001-стерео» начинают с установки необходимого усиления широкополосного УНЧ, находящегося в тракте УПЧ ЧМ и вклю­ченного после частотного детектора (см. рис. 8.8). Усиление этого каскада устанавливается таким, чтобы, подавая на вход тракта УКВ (на частоте 70 кГц) сигнал величиной 100 мкВ и девиацией 50 кГц, на вход блока стереодекодера подавался бы сигнал значе­нием 300 + 30 мВ.
После настройки радиолы на принимаемый сигнал по миниму­му нелинейных искажений (методом, аналогичным рассмотренному, применительно к радиоле «Рига-101-стерео») производят настройку блока стереодекодера в той же последовательности: настраивают схему восстановления поднесущей частоты и переходное затухание в каналах на частоте 1000 Гц, проверяют переходное затухание в каналах на частотах 300, 5000 и 10 000 Гц и проверяют работу стерео-, индикатора.


Настройку схемы восстановления поднесущей частоты блока стереодекодера осуществляют вращением подстроечных сердечни­ков катушек L1 и L2 (см. рис. 8.10).
Контур настраивают на частоту поднесущей на максимум пока­заний вольтметра, подключенного к блоку стереодекодера.
После настройки контура схемы восстановления поднесущей устанавливают необходимую степень восстановления поднесущей частоты (14 дБ). Для этого в модуляторе ручку Частота устанавли­вают в положение «1000 Гц», а переключатель Род работы — в поло­жение «2». Переменными резисторами R4 и R11 блока стереодеко­дера (см. рис. 8.10) добиваются получения на экране осциллографа осциллограммы, изображенной на рис. 12.9. При этом необходимая глубина модуляции поднесущей 80% при регулировке определяется по формуле m=[(А — В)/(А+В)] 100%, в которой уровни сигналов А и В определя­ются по осциллограмме.

Рис. 12.9. Осциллограмма сигнала поднесущей час­тоты, модулированной разностным сигналом ка­налов А и В и выставлен­ной на 14 дБ
Настройку переходных затуханий про­изводят на частоте 1000 Гц, а затем проверя­ют их на частотах 300 и 5000 Гц. Для на­стройки переходных затуханий в модуляторе устанавливают частоту модулирующего сиг­нала 1000 Гц и включают переключатель Род работы в положение «2». В ГСС ЧМ устанавливают девиацию 50 кГц, а регулятор стереобаланса радиолы устанавливают в положение, при котором на выходе обоих каналов радиолы будут одинаковые напряжения сигнала.
Порядок подачи сигнала от модулятора, подключение прибо­ров на выходе радиолы и оценка переходных искажений произво­дятся аналогично, методом, рассмотренным для радиолы «Рига-101-стерео». Настройка переходных затуханий в правом канале осущест­вляется переменным резистором R54 в блоке стереодекодера (см. рис. 8.10) на минимум показаний анализатора гармоник, а настрой­ка переходных затуханий в левом канале — резистором R53.
Аналогично проверяют переходные затухания в каналах на час­тотах 300, 5000, 10 000 Гц.


Если переходные затухания в каналах хотя бы на одной из частот меньше нормы, резисторами R53 и R54 добиваются требуемых величин переходного затухания.
Контрольные вопросы
1. Каков общий порядок проведения регулировочных и настроечных работ?
2. Какие измерительные приборы и приспособления используются при настрой­ке бытовой радиоаппаратуры?
3. Как проверить ток покоя и режим работы транзистора по постоянному току?
4. Объясните схему подключения измерительных приборов и порядок настройки тракта усиления сигналов промежуточной частоты.
5. Как фазируются громкоговорители?
6. Объясните порядок настройки и регулировки блока УКВ.
7. Как осуществляют укладку границ диапазонов и сопряжение настроек конту­ров в диапазонах ДВ и СВ?
8. Объясните порядок настройки блока стереодекодера.
Глава тринадцатая

ЭЛЕКТРОФОНЫ И ЭЛЕКТРОПРОИГ­РЫВАТЕЛИ
13.1. Классификация электрофонов и электропроигрывателей и принципы построения их схем
Электрофон представляет собой устройство, предназначенное для воспроизведения сигналов, записанных на грампластинке, и со­держащее электропроигрывающее устройство, усилитель сигналов низкой частоты и акустическую систему (для монофонических моделей — встроенную).

Рис. 13.1. Структурная схема стереофонического электрофона
В соответствии с ГОСТ 11157 — 80 «Электрофоны. Общие тех­нические условия» по электрическим и электроакустическим пара­метрам и потребительским удобствам электрофоны подразделяются на четыре группы сложности: высшая (0), 1, 2 и 3. Электрофоны высшей и 1-й групп сложности изготавливаются только в стереофоническом исполнении.
Наименование электрофона содержит торговое название и число­вой трехзначный индекс. Первая цифра индекса обозначает группу сложности, а вторая и третья — порядковый номер разработки модели. Для стереофонических моделей электрофонов после цифро­вого индекса добавляется слово «стерео».
Структурная схема стереофонического электрофона приведена на рис. 13.1. Основными ее элементами являются: электропроигры-вающее устройство (ЭПУ),, блок коммутации (БК) входов от различных источников программ, дополнительный усилитель (У) (для отдельных входов), корректирующий усилитель (КУ) (для ЭПУ с магнитной головкой), блок питания (БП), регуляторы гром­кости и стереобаланса и два одинаковых канала (левый и правый).


Каждый канал включает в себя предварительный усилитель (ПУ), цепи коррекции амплитудно-частотной характеристики (регулятор тембра), усилитель мощности (УМ) и акустическую систему.
Блок коммутации позволяет оперативно выбирать любую из постоянно подключенных к электрофону различных звуковых про­грамм. Дополнительный усилитель является согласующим устройст­вом, предназначенным для согласования выходных параметров ис­точника сигнала со входов УНЧ электрофона. Дополнительный усилитель используется в том случае, если сигнал внешнего источ­ника программ имеет уровень ниже, чем чувствительность основно­го тракта усиления электрофона. Таким дополнительным усилителем может быть микрофонный усилитель, предназначенный для уси­ления сигнала, поступающего от микрофона или датчика электрогитары, до уровня, соответствующего чувствительности основного тракта усиления электрофона. Для согласования усилите­ля электрофона с источниками, имеющими относительно высокий уровень выходного напряжения, используются делители на резисто­рах. Таким входом является вход от трансляционной сети проводного вещания.
Имеется категория электрофонов высшей группы сложности, состоящая из двух конструктивно и функционально законченных блоков: автономного стереофонического усилительно-коммутацион­ного устройства (усилителя) и электропроигрывателя. Принци­пиальная схема такого усилителя практически не отличается от прин­ципиальной схемы электрофона высшего или 1-го класса. Но усили­тель в обязательном порядке имеет входы для подключения любого источника звукового сигнала: низкоомного и высокоомного звуко­снимателя, магнитофона или магнитофонной приставки, микрофона, тюнера, радиотрансляционной сети и различного типа электромузы­кальных инструментов (электрогитары,электрооргана и т. п.). Кроме того, усилители высшего класса обычно имеют широко развитую сис­тему вспомогательных устройств: блок коммутации входов, раз­дельные по каналам стрелочные индикаторы уровня воспроизведения, индикаторы перегрузки, тонкомпенсацию, фильтр, позволяющий осуществлять подъем средних частот, фильтры низких и высоких частот, регуляторы уровня воспроизведения и стереобаланса, раз­дельные регуляторы тембра по низким и высоким частотам, гнезда для подключения стереотелефонов, аттенюаторы для ступенчатого уменьшения выходного уровня, гнезда для подключения двух пар акустических систем с возможностью их поочередного включения.


Электропроигрыватель представляет собой конструктивно закон­ ченное устройство, предназначенное для воспроизведения сигналов, записанных на грампластинке, и содержащее механизм вращения грампластинки, звукосниматель с головкой, блок питания и связан­ные с ними органы управления: переключатель частоты вращения диска, систему регулировки частоты вращения диска со стробоскопи­ческим индикатором, микролифт для опускания и подъема звуко­снимателя, регулировку прижимной силы звукоснимателя, регуля­тор скатывающей силы и др. Некоторые модели (напри­мер, «Вега-106-стерео») содержат корректирующий усилитель, необходимый для звукоснимателя с магнитной головкой.
Электропроигрыватель подключается к внешнему усилителю с акустическими системами для прослушивания воспроизводимого сигнала.
В соответствии с ГОСТ 24470 — 80 «Электропроигрыватели. Общие технические условия» по электрическим параметрам и эксплу­атационным удобствам электропроигрыватели подразделяются на три группы сложности: высшую (0), 1-ю и 2-ю. Условное обозначе­ние электропроигрывателей производится аналогично системе, принятой для электрофонов.
Основным узлом всех электрофонов и некоторых моделей электро­проигрывателей является электропроигрывающее устройство (ЭПУ).
В ряде электропроигрывателей движущий механизм грампластинки является его неотъемлемой конструктивной частью.
В соответствии с ГОСТ 18631 — 73 «Устройства электропроигры-вающие. Основные параметры. Технические требования. Маркиров­ка, упаковка, транспортирование и хранение» по электрическим и эксплуатационным параметрам ЭПУ подразделяются на четыре класса: высший, 1-й, 2-й и 3-й. Условное обозначение ЭПУ состоит из цифры, обозначающей класс (высший — О, I, II, III), букв ЭПУ и двух цифр, обозначающих порядковый номер разработки. Для стереофонических ЭПУ в конце добавляется буква «С».
13.2. Основные параметры электрофонов и электропроигрывателей
Параметры электрофона определяются характеристиками всех его составных частей: привода электропроигрывающего устройства, звукоснимателя, головки звукоснимателя, тракта усиления сигналов низкой частоты, блока питания.


Наиболее важные электрические параметры электрофона следую­щие: номинальная и максимальная выходные мощности, полоса воспроизводимых звуковых частот, коэффициент нелинейных иска­жений, уровень фона по электрическому напряжению, чувствитель­ность со входа для подключения низкоомного и высокоомного звуко­снимателя, переходное затухание между стереофоническими канала­ми, рассогласование каналов усиления по чувствительности и час­тотным характеристикам, пределы регулировки стереобаланса.
Параметры электрофона и электропроигрывателя, определяемые электропроигрывающим устройством: номинальная частота враще­ния диска, коэффициент детонации, относительный уровень помех от вибраций, правильность работы автостопа и концевого выклю­чателя.
Параметры электрофона и электропроигрывателя, определяемые звукоснимателем и головкой звукоснимателя: номинальный диапазон воспроизводимых звуковых частот, неравномерность частотной ха­рактеристики в номинальном диапазоне воспроизводимых частот, чувствительность, гибкость подвижной системы головки звукоснима­теля, рассогласование стереоканалов по чувствительности и по ходу частотных характеристик, разделение между стереоканалами; при­жимная сила звукоснимателя.
Определение параметров, обеспечиваемых электрическим трактом низкой частоты электрофона, аналогично низкочастотным парамет­рам стационарных радиол (см. гл. 7, 8).
Номинальная частота вращения диска. ГОСТ 18631 — 73 на элект-ропроигрывающие устройства предусматривает четыре частоты вра­щения грампластинки: 33 1/3; 45,11; 16 2/3; 77,92 об/мин. Условные обозначения этих частот вращения: 33, 45, 16, 78 обо­ротов. Частоты вращения 16 и 78 оборотов имеют ограниченное использование и в последних моделях не применяются. В электропроигрывателях (по ГОСТ 24470 — 80) используются частоты вращения диска только 33 и 45 оборотов.
Коэффициент детонации характеризует периодическое отклоне­ние частоты вращения диска от номинального значения и выражает­ся в процентах.


Для уменьшения коэффициента детонации обычно используют тяжелый сбалансированный диск.
Относительный уровень помех от вибраций (уровень рокота) ха­рактеризует качество механизма привода. Вращение от двигателя на диск передается либо с помощью жесткой фрикционной передачи через промежуточный ролик и ступенчатую насадку на валу двига­теля, либо через ступенчатый шкив и пассик. Пассиковый привод обеспечивает меньший уровень помех от вибраций и применяется в моделях высокого класса.
Частотная характеристика является основным показателем ка­чества звукоснимателя. Ее неравномерность находится в прямой зависимости от надежного контакта иглы звукоснимателя со стенка­ми звуковой канавки, т. е. от силы давления иглы. Если давление иглы недостаточно, неравномерность частотной характеристики на высоких частотах увеличивается.
Прижимная сила звукоснимателя определяет, каким должно быть давление иглы на пластинку. Она должна быть для магнитного звукоснимателя 1,5 — 3 г; для пьезоэлектрического звукоснимате­ля — 6 г. При малом давлении иглы на высоких частотах увеличиваются гармонические искажения, и игла может даже терять контакт со стенками канавки.
Гибкость подвижной системы звукоснимателя характеризует способность подвижной системы следовать по звуковой канавке грампластинки с минимально приложенным усилием. Звукосниматели с большой гибкостью могут осуществлять надежный контакт иглы с канавкой при небольшой силе давления.
13.3. Электропроигрывающие устройства
Движущим механизмом электропроигрывающего устройства является электродвигатель. В современных ЭПУ используются три типа электродвигателей. В массовых моделях — асинхронные дви­гатели с короткозамкнутым ротором и конденсаторным сдвигом фаз. Двигатель питается от сети переменного тока и имеет частоту враще­ния вала около 2800 об/мин. В некоторых моделях электрофонов высшего класса используется специальный синхронный 16-полюсный двигатель ТСК-1 с ферромагнитным ротором, обеспечивающий частоту вращения 125 и 375 об/мин соответственно для 33 и 45 обо­ротов вращения диска проигрывателя.


В современных моделях электрофонов и электропроигрывателей высшей группы сложности применяются тихоходные двигатели, в которых диск непосредственно находится на оси двигателя. В таком двигателе используется принцип взаимодействия вращаю­щегося магнитного поля статора с многополюсным постоянным магнитом подвижного ротора.

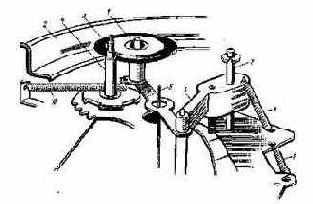

Рис. 13.2. Механизм переключения скоростей вращения диска ЭПУ II класса:
1 — промежуточный ролик; 2 — овод диска; 3 — многоступенчатая насадка; 4 — вал двигателя- 5 — рычаг 6, 7 — направляющие; 8, 9, 10 — пружины
Вращение диска в ЭПУ первых двух типов осуществляется от вала двигателя с помощью фрикционной передачи. Существует несколько систем фрикционных передач. В массовых моделях ЭПУ II и III клас­сов передача осуществляется через промежуточный ролик 1, прижи­маемый к ободу диска 2 и валу двигателя 4 (рис. 13.2). На валу двигателя имеется многоступенчатая насадка 3 для изменения частоты вращения диска.

Рис. 13.3. Схема фрикционной переда­чи через промежуточный ролик и пас­сик:
1 — диск; 2 — промежуточный ролик; 3 — много­ступенчатая насадка; 4 — пассик; 5 — электродвигатель.
Рис. 13.4. Схема фрикционной передачи посредством пассика:
1 — электродвигатель; 2 — насадка на вал элект­родвигателя; 3 — пассик; 4 — ведущий диск; 5 —  утяжеленный диск
В некоторых моделях электропроигрывающих устройств I класса (рис. 13.3) используется комбинированная фрикционная передача вращения от оси двигателя 5 через пассик 4, ступенчатую насадку 3 и промежуточный ролик 2 на диск 1. Такая система позволяет умень­шить уровень механических шумов и вибраций.
В некоторых ЭПУ первого класса (рис. 13.4) используется пере­дача от двигателя 1 к ведущему диску 4 с помощью плоского эластич­ного резинового пассика 3. В этих моделях диск ЭПУ состоит из двух деталей: малого ведущего диска 4 диаметром 160 мм, который связан с пассиком 3, и насаживаемого на него сверху большого диска 5 диаметром 300 мм.


Такая пассиковая передача вращения от оси двигателя на диск значительно уменьшает вибрации от двигателя через пластинку на головку звукоснимателя.
Изменение частоты вращения диска ЭПУ в первых двух вариантах осуществляется перемещением промежуточного ролика относительно многоступенчатой насадки. Для первого типа фрикционной переда­чи (см. рис. 13.2) промежуточный ролик 1 перемещается относитель- но насадки 3 с помощью рычага 5, направляющих осей б и 7 и пру­жины 8. С помощью пружины 9 осуществляется четкая фиксация положения переключения. В рабочее положение промежуточный ролик притягивается пружиной 10. Переключение частот вращения диска производится при включенном питании двигателя.
Для второго типа фрикционной передачи переключение частот вращения диска ЭПУ, а также точная подстройка частоты вращения 33 об/мин производится перемещением фрикционного ролика 11 (рис. 13.5) относительно ступенчатой насадки. Ступенчатое пере­ключение частот вращения обеспечивается при нажатии ручки 3, а точная подстройка — при вращении ручки 1. Для увеличения частоты вращения диска ручку 3 необходимо нажать в направлении стрелки. При этом рычаг 4 с помощью направляющих стержней 6 перемещает­ся в вырезе держателя (на рисунке не указан). При перемещении рычага 4 по напряжению стрелки его ролик 5 будет фиксироваться в одном из пазов рычага 7. Рычаг 7 при этом будет поворачиваться относительно своей точки опоры, расположенной на его левом конце.

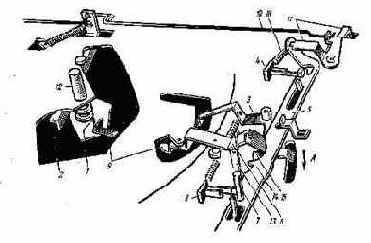

Рис. 13.5. Механизм переключения и подстройки частоты вращения диска ЭПУ I класса:
1 — ручка подстройки; 2 — канавка; 3 — ручка переключения частот вращения диска; 4 — рычаг; 5 — ролик; 6 — стержень, 7, 8 — рычаги; 9 — корпус ЭПУ; 10 — ось фрикционного ролика; 11 — фрикционный ролик; 12, 16 — рычаги; 13 — ось; 14, 15 — пружины
Правый конец рычага 7 будет перемещать соединенный с ним рычаг 8 по оси 13, а рычаг 8, в свою очередь, соединен с рычагом 12, на котором установлен фрикционный ролик 11.
Четкая фиксация частот вращения обеспечивается пружиной 15, а пружина 14 удерживает систему рычагов 7, 8 и 12, а также фрикционный ролик в положении, соответствующем включенной скорости.


Точная подстройка частоты вращения диска производится только в положении 33 об/мин. Для этого ручку точной подстройки 1 вращают в одну или другую сторону. Ручка имеет эксцентрично расположенную канавку 2, по которой при вращении ручки движет­ся шрифт рычага 16. Правый конец рычага 16 соединен с рычагом 8 в точке соединения с рычагом 7. При вращении ручки рычага 16 поворачивается и перемещается вверх или вниз рычаг 8, опираясь на ролик 5, что приводит, к перемещению фрикционного ролика.
Ступень насадки 3 (см. рис. 13.3), соответствующая частоте 33 об/мин, выполнена с небольшой конусностью. Поэтому фрикцион­ный ролик 2, перемещаясь по этой ступени вверх и вниз, изменяет в небольших пределах частоту вращения диска.
При подстройке частоты вращения диска ее можно контролиро­вать с помощью стробоскопического устройства, наблюдая в окошко на панели ЭПУ за положением темных полос на оранжевом фоне. Вращением ручки точной подстройки частоты вращения диска добиваются полной неподвижности темных полос.

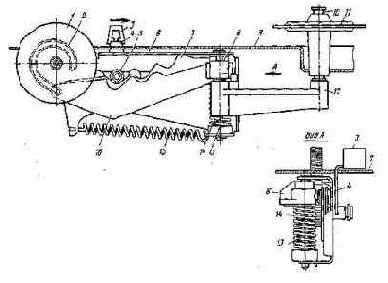

Рис. 13.6. Устройство механизма автостопа:
1 - толкатель; 2 - рычаг крепления диска; 3 - промежуточный рычаг; 4- контактная группа переключа­теля Пуск; 5 - рычаг коммутации; 6 - рычаг выключателя Автостопа; 7 - ось тонарма; 8 - контактная груп­па выключателя Автостопа; 9 - рычаг автостопа; 10 - тяга; 11 - рычаг выключения ЭПУ; 12 - втулка оси диска; 13 -подвижный рычаг; 14 - уступ рычага коммутации; 15 - держатель; 16 - пружина
Изменение частоты вращения диска в ЭПУ высшего класса обеспечивается изменением частоты генератора, питающего обмот­ки двигателя. Точная установка частоты вращения диска осуществ­ляется с помощью переменного резистора, включенного в цепь обратной связи генератора, и стробоскопического устройства.
Электропроигрывающие устройства содержат механизм автома­тической остановки диска — автостоп, который при срабатыва­нии обеспечивает автоматическое выключение питания электродвига­теля. Автостоп срабатывает при выходе иглы головки звукоснимателя на выводную канавку грампластинки, когда шаг звуковой канавки увеличивается в несколько раз.


В ЭПУ II класса при включении автостопа уступ 14 рычага коммутации 5 удерживается держателем 15 промежуточного рычага 3 во взведенном состоянии (рис. 13.6).
В ЭПУ II класса при попадании иглы звукоснимателя на вывод­ную канавку тонарм резко поворачивается на своей оси 7 и подвиж­ный рычаг 13 (рис. 13.6), связанный со звукоснимателем, нажимает на рычаг сцепления 9. Последний поворачивается в сторону движе­ния толкателя 1, который после одного оборота диска поворачивает рычаг сцепления на еще больший угол. Рычаг сцепления при этом одновременно воздействует на промежуточный рычаг 3, который освобождает рычаг коммутации .5. Рычаг коммутации, возвра­щаясь под влиянием пружины 16 в исходное положение, соответ­ствующее включенному автостопу, замыкает накоротко выводы звукоснимателя с помощью контактной группы 8, приподнимает звукосниматель над грампластинкой и размыкает цепь питания дви­гателя ЭПУ контактной группой 4. При этом также через рычаг 11 и тягу 10 производится остановка двигателя диска ЭПУ рычагом 2. Ручная остановка (освобождение рычага 5) производится с помощью рычага 6 при перемещении его в направлении стрелки А.
Для обеспечения плавного опускания головки звукоснимате­ля на грампластинку, быстрого подъема и удержания звукоснимателя на определенной высоте над плас­тинкой электропроигрывающие устройства содержат механизм микролифта.

Рис. 13.7. Устройство механизма микро­лифта:
1 — тонарм; 2 — ручка выключателя; 3 — регули­ровочный винт; 4 — рычаг коммутации; 5 — кор­пус подшипника; 6 — втулка; 7 — планка
В ЭПУ II класса микролифт смонтирован на панели ЭПУ у поворотной стойки тонарма 1 (рис. 13.7). В нерабочем положении тонарма верхний конец пластмас­совой втулки 6 подпирает металли­ческую планку 7, укрепленную сни­зу на тонарме. Для проигрывания пластинки тонарм рукой устанав­ливается над ввод-ной зоной запи­си грампластинки, а затем опус­кается с помощью ручки 2. При повороте ручки 2 против часовой стрелки рычаг коммутации 4 движется вправо, регулировочный винт 3 микролифта попадает в углубление рычага коммутации и тонарм опускается.


Подъем тонарма осуществляется при обратном движении рычага коммутации при срабатывании автостопа или повороте ручки 2. В этом случае регулировочный винт 3 выходит из углубления рычага 4 и пластмассовая втулка 6 поднимает тонарм над грампластинкой.
В моделях ЭПУ высокого класса используется ручной микро­лифт с электронным автостопом.
13.4. Тонармы и головки звукоснимателя
Звукосниматель ЭПУ состоит из двух основных частей: головки и тонарма. Головка содержит электромеханический пре­образователь, который преобразовывает механические колебания иглы, сообщаемые ей звуковой канавкой грампластинки, в элект­рические колебания. Тонарм звукоснимателя удерживает закреплен­ную на его конце головку и обеспечивает минимальное давление иглы на стенки звуковой канавки грампластинки.
В головках звукоснимателя используются электромеханические преобразователи пьезоэлектрического и магнитного типов. Пьезо­электрический преобразователь относится к классу амплитудных, т. е. возбуждаемая с его помощью ЭДС пропорциональна амплитуде колебания иглы при ее движении по звуковой канавке. Магнитный преобразователь является скоростным, т. е. он возбуждает ЭДС, про­порциональную колебательной скорости иглы.

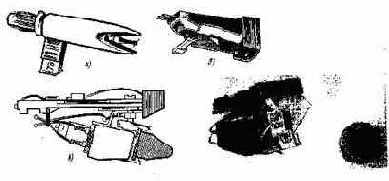

Рис. 13.8. Головки звукоснимателя различных типов:
a — ГЗК-661; 6 — ГЗКУ-631; в — ГЗУМ-73С; г — ГЗМ-005
Для обеспечения проигрывания грампластинок с разными ти­пами записей без смены головки последние снабжены специаль­ными поворотными устройствами для переключения игл. Для мо­нофонических грампластинок с широкой канавкой на скорости 78 оборотов применяется корундовая игла. На подвижной систе­ме головки звукоснимателя она обозначена цифрой 78.
Отечественной промышленностью для монофонических ЭПУ II, III классов выпускаются пьезоэлектрические головки типа ГЗК-661 (рис. 13.8, а). Для монофонических и стереофони­ческих ЭПУ II класса выпускаются головки ГЗКУ-631Р и ее модифи­кация с алмазной иглой ГЗКУ-631 РА (рис. 13.8, б).



Рис. 13.9. Конструкция стерео­фонической головки пьезоэлект­рического звукоснимателя:
1 — игла; 2 — иглодержатель; 3 — гиб­кий передатчик; 4 — трубчатые пьезо­элементы; 5 — демпфер; 6 — выводы
Рис. 13.10. Схемное устройство магнитной головки: 1 — иглодержатель; 2 — подвижный по­стоянный микромагнит; 3 — магнито проводы; 4 — катушки
Конструкция стереофонической головки звукоснимателя пьезо­ электрического типа показана на рис. 13.9.
При движении иглы 1 по канавке грампластинки возникают силы, изгибающие пьезоэлементы 4. За счет этого механического воздействия пьезоэлемент вырабатывает электрический сигнал, который пропорционален амплитуде отклонения иглы головки зву­коснимателя от среднего положения.
Головки звукоснимателя магнитного типа (см. рис. 13.8,6, 13.10) представляют собой электромеханический преобразователь меха­нических колебаний в электрические сигналы и работают по прин­ципу переменного магнитного сопротивления. В корпусе головки имеются два магнитопровода ,?, представляющие собой пакеты пластин и» железоникелевого сплава с высокой магнитной про­ницаемостью. На магнитопроводах расположены катушки 4, а их полюсы выведены в сторону подвижной системы головки 2.
На иглодержателе 1 вдоль его оси установлен микромагнит 2, имеющий форму бруска. Величина зазора между микромагнитом и торцами полюсов составляет около 0,3 мм. При воспроизведе­нии грамзаписи колебания иглы через иглодержатель передаются микромагниту, что приводит к изменению величины воздушного зазора между полюсами магнитопровода и микромагнитом. Это, в свою очередь, изменяет магнитное сопротивление магнитных цепей и вызывает появление в магнитопроводах переменного магнит­ного потока, который индуцирует в катушках, расположенных на магнитопроводах, переменную ЭДС, пропорциональную скорости изменения магнитного потока.
Для надежного следования иглы по канавке грампластинки при небольшом давлении иглы тонарм звукоснимателя, особенно в мо­делях высокого класса, должен быть сбалансирован как в верти­кальной, так и в горизонтальной плоскостях.


В вертикальной плос­ кости тонарм обычно балансируется противовесом 1, расположен­ным в его хвостовой части и грузиком, перемещающимся по тонар­му (рис. 13.11). Противовес с помощью регулировочного винта 2 может перемешаться относитель­но горизонтальной оси в необхо­димых пределах в зависимости от массы применяемых головок. Регулировка прижимной силы звукоснимателя производится пе­ремещением грузка 3 вдоль труб­ки тонарма.
В конструкции тонармов мас­совых ЭПУ II, III классов не пре­дусматривается устранение двух конструктивных недостатков (присущих механической записи на диске): угла погрешности, из-за которого возникают нелинейные искажения при воспроизведении грамзаписей, и влияния скатывающей силы, которая проявляется в неодинаковом давлении на обе канавки звуковой дорожки. Это-вызывает ее износ и износ внутренней стороны острия иглы, а также появление разбалансировки в каналах воспроизводимой стереофо­нической грамзаписи и искажения в левом канале.
Угол погрешности — это угол, который создается в точке соп­рикосновения иглы звукоснимателя с грампластинкой между осью звукоснимателя и касательной к канавке, по которой движется иг­ла (рис. 13.12). При записи грампластинок игла рекордера движет­ся по радиальной прямой линии ОА, и угол погрешности равен нулю. При воспроизведении записи тонарм звукоснимателя пово­рачивается относительно точки его закрепления, и конец иглы опи­сывает дугу АВО.

Рис. 13.11. Механизм балансировки звукоснимателя:
1 — противовес: 2 — регулировочный винт; 3 — грузик
Рис. 13.12. Уменьшение угла погрешности в тонармах ЭПУ высшего класса:
а - уюл погрешности в массовых ЭПУ; 6 — угол погреш­ности в тонармах ЭПУ высшего класса

Рис. 13.13. Соотношение сил, действующих на иглу звукоснимателя
Изгиб тонарма под некоторым углом ф (рис. 13.12, б) при­водит к уменьшению угла погрешности и сопровождающих его иска­жений. Чем длиннее тонарм, тем меньше становится угол погреш­ности.


Однако чрезмерное удлинение тонарма невозможно по конструктивным и эстетическим соображениям.
Скатывающая сила возникает следующим образом. В резуль­тате трения иглы звукоснимателя о грампластинку при воспроиз­ведении возникает сила трения Fr (рис. 13.13), приложенная к концу иглы и направленная по касательной к звуковой канавке. Противодействующая этой силе сила FH направлена от конца иглы в сторону вертикальной оси закрепления звукоснимателя. В ре­зультате действия этих сил возникает скатывающая сила Fc, нап­равленная к центру диска ЭПУ и создающая момент М„ раз­ворачивающий тонарм к центру ЭПУ. В результате действия Fc игла головки звукоснимателя прижимается к внутренней канав­ке звуковой дорожки грампластинки.
Скатывающая сила в конструкции компенсируется грузиком-противовесом или пружинным механизмом.
Построение принципиальной схемы электронов аналогично построению низкочастотной части схем стационарных радиол соответствующего класса, рассмотренных в гл. 7 и 8.
13.5. Регулировка, настройка и проверка параметров электрофонов и электропроигрывающих устройств
Регулировка и настройка электронной части электрофонов осуществляется в порядке, аналогичном рассмотренному в гл. 10, применительно для низкочастотной части стереофонических ра­диол. Для ЭПУ осуществляют регулировку и проверку следующих параметров и функций: частоту вращения диска, детонацию, включение и выключение контактных групп, регулировку авто­стопа, регулировку микролифта, проверку и регулировку усиления поворота тонарма, регулировку давления на иглу.
Частоту вращения диска проверяют не ранее чем через 1 мин. после включения ЭПУ. Проверку осуществляют с помощью стро­боскопического диска. Его устанавливают на диск ЭПУ и осве­щают импульсной лампой, питаемой напряжением сети 50 Гц. Две внутренние группы штрихов диска предназначены для проверки частоты вращения 78 об/мин, две средние — 45 об/мин и две внешние группы штрихов — для проверки частоты вращения 33 об/мин.


Частота вращения диска контролируется по движению меток парных окружностей стробоскопического диска, которые при номинальной частоте вращения должны двигаться в противопо­ложные стороны. Допускается остановка меток одной из окруж­ностей. При частоте вращения больше относительно-номинальной Движение меток обеих окружностей происходит по направлению часовой стрелки, при частоте вращения, меньшей относительно-номинальной, — в обратном направлении. Контроль осуществляют как при вращении диска с нагрузкой, так и без нее. При этом иг­ла головки звукоснимателя должна находиться в канавке с шагом 0,5 мм. При отклонении частоты вращения диска ЭПУ от номи­нального значения необходимо проверить и отрегулировать лег­кость хода диска, устранив дополнительное трение смазкой под­шипника.
Коэффициент детонации ЭПУ проверяют с помощью изме­рительной пластинки с записью синусоидального сигнала часто­той 3150 Гц и детонометра. Выход звукоснимателя подключают к детонометру. Коэффициент детонации отсчитывают по шкале прибора. Измерительная пластинка должна быть предварительно отцентрирована с остаточным эксцентриситетом концентрических канавок не более 0,1 мм. При колебании показаний детонометра учитывают максимальные показания. Случайные выбросы, повто­ряющиеся не чаще 1 раза за 10 с, не учитываются. Если коэф­фициент детонации больше нормы для каждого конкретного типа ЭПУ, причина может быть в неисправности движущихся (вращающихся) узлов и деталей механизма: промежуточного ро­лика, ступенчатой насадки, оси электродвигателя и т. п.
Регулировку автостопа производят с помощью измерительных пластинок ИЗМЗЗД-0169 и ИЗМЗЗД-0170 со спиральными канав­ками соответственно шагом 0,5 и 3 мм. Автостоп должен срабаты­вать на спиральной канавке с шагом 3 мм и диаметром не менее 30 мм. Если автостоп срабатывает раньше, необходимо рычаг ав­тостопа 9 (см. рис. 13.6) отогнуть по направлению от центра дис­ка; если автостоп не успевает срабатывать, то его подгибают к центру диска.


Для регулировки длины рычага автостопа исполь­зуют специальный калибр-шаблон.
Проверку и регулировку механизма микролифта необходимо производить следующим образом: при регулировке необходимо проверять, чтобы при подъеме и опускании механизм микролифта обеспечивал ориентацию звукоснимателя над любой зоной записи грампластинки. Опускание звукоснимателя на грампластинку долж­но быть плавным — без удара и нарушения механического контакта между иглой головки звукоснимателя и грампластинкой. При выключении ЭПУ микролифт должен удерживать тонарм звукосни­мателя на такой высоте, чтобы игла головки звукоснимателя нахо­дилась на высоте не менее 5 мм над пластинкой. Установка такой высоты осуществляется с помощью винта 3, помещенного в специальной втулке, подымающей звукосниматель (см. рис. 13.7).
Проверку давления иглы головки звукоснимателя на грамплас­тинку производят с помощью граммометра. Игла головки звуко­снимателя при измерении должна находиться на высоте 2 ... 5 мм над поверхност-ью диска ЭПУ (без грампластинки). Способ регу­лировки давления заложен в конструкции каждого конкретного типа тонарма звукоснимателя.
Контрольные вопросы
1. Объясните построение структурной схемы стереофонического электрофона.
2. Охарактеризуйте основные параметры электрофонов и электропроигрыва-ющих устройств.
3. Объясните назначение основных узлов электропроигрывающего устройства.
4. Объясните принцип работы монофонических и стереофонических головок звукоснимателя.
5. Как проверить частоту вращения диска ЭПУ?
6. Как проверить коэффициент детонации ЭПУ?
7. Объясните порядок регулировки и проверки автостопа и микролифта в ЭПУ II класса.
Глава четырнадцатая

МАГНИТОФОНЫ
14.1. Принцип построения схемы магнитофона
Магнитофон представляет собой устройство, позволяющее осуществлять магнитную запись и воспроизведение звуковых программ. Способ магнитной записи основан на способности не­которых материалов намагничиваться при воздействии на них маг­нитного поля и сохранять в дальнейшем это состояние.


Такие материалы получили название ферромагнитных материалов.
В канале записи звуковых программ магнитофона осуществля­ются следующие процессы:
1. Преобразование звуковых колебаний воздуха в электричес­кие колебания звуковой частоты, если запись осуществляется не­посредственно от микрофона.
2. Преобразование электрических колебаний звуковой частоты от любого источника звука (микрофона, грампластинки, радио­приемника, другого магнитофона и т. п.) в переменное магнитное, поле, форма и напряженность которого повторяют закон изменения электрических колебаний источника звука. Эта функция осу­ществляется с помощью магнитной головки: Магнитное поле в зазоре магнитной головки образуется электрическим током зву­ковой частоты, проходящим по ее обмотке.
3. Фиксация записываемого сигнала с помощью магнитного по­ля на источник хранения программ. Носителем магнитного ма­териала, позволяющим осуществлять запись и хранение звуковых программ в магнитофонах, является магнитная лента, покрытая слоем ферромагнитного порошка. Операция записи сигнала на магнитную ленту при ее протягивании в непосредственной близос­ти от магнитного поля записывающей магнитной головки за счет остаточной намагниченности материала, нанесенного на магнит­ную ленту.
В магнитофонах применяется запись сигналов с высокочастот­ным подмагничиванием, которое само не записывается, а лишь создает условия для безгистерезисного намагничивания маг­нитной ленты.
Равномерное протягивание магнитной ленты с заданной ско­ростью в магнитном поле записывающей головки осуществляется с помощью лентопротяжного механизма (ЛПМ).
Полученную на магнитной ленте запись звукового сигнала на­зывают фонограммой.
Магнитофон должен обеспечивать запись от микрофона, зву-. коснимателя, радиовещательного и телевизионного приемников, радиотрансляционной сети проводного вещания. Уровни входных напряжений при записи от разных источников сигнала различны. Эти уровни, а также полные электрические сопротивления входов стандартизованы (ГОСТ 24838 — 81.


Аппаратура радиоэлектрон­ная бытовая. Входные и выходные параметры).
Воспроизведение фонограммы осуществляется путем обратного преобразования. Магнитное поле фонограммы с помощью вос­производящей магнитной головки преобразуется в электрические сигналы звуковой частоты, которые с помощью громкоговорителя преобразуются в звуковые колебания. При воспроизведении маг­нитная лента с записанной фонограммой протягивается в непо­средственной близости от зазора воспроизводящей магнитной го­ловки с той же скоростью, как и при записи. При этом зазор го­ловки воспроизведения должен быть ориентирован относительно магнитной ленты точно так же, как и в головке записи, и должно быть обеспечено плотное прилегание ленты к воспроизводящей головке.
Магнитное поле материала магнитной ленты с имеющейся ос­таточной намагниченностью, воздействуя на воспроизводящую магнитную головку, наводит в ее обмотке ЭДС, пропорциональ­ную частоте записываемого сигнала, т. е. представляющую собой в электрической форме записанный сигнал. Сигнал, проходящий по обмотке магнитной головки, затем усиливается до определенного уровня и воспроизводится громко­говорителем. Прослушивание записанной фо­нограммы может осуществляться многократно без значительных ухуд­шений качества записи. Магнитная лента при необходимости может использоваться для записи также многократно. Фонограмма может легко «стираться» размагничиванием магнитной ленты внешним магнит­ным полем от стирающей магнитной головки, в которой в режиме записи подается сигнал переменного тока определенной величины, формы и частоты.

Рис. 14.1. Структурная схема магнитофона с раздельными трактами записи-воспроизведе­ния
Магнитофон может иметь каналы записи и воспроизведения либо раздельные, либо объединенные в один тракт. Структурная схема магнитофона, имеющего раздельные каналы записи и вос­произведения, приведена на рис. 14.1. Она содержит: усилитель записи (УЗ), индикатор уровня записи (И), входное устройство (ВУ), генератор стирания и подмагничивания (ГСП), усилитель воспроизведения (УВ), переключающее устройство (УП), усили­тель мощности (УМ) и магнитные головки — стирающая (ГС), записывающая (ГЗ), воспроизводящая (ГВ).


Усилители записи и воспроизведения являются усилителями сигналов звуковой частоты, включающими в себя элементы кор­рекции поступающего сигнала. Коррекция компенсирует частотные искажения, появляющиеся в процессе записи и воспроизведения. Эти искажения по характеру различны, и поэтому в обоих каналах используются различные корректирующие цепи.
Усилитель записи предназначен для усиления записываемого сигнала, подаваемого от различных источников звука. Для обес­печения оптимальных условий записи и уменьшения нелинейных искажений записываемого сигнала в магнитофонах используется либо индикатор уровня записи, включаемый чв схеме усилителя записи, либо система автоматической регулировки уровня запи­си (АРУЗ).
Индикатор уровня записи представляет собой стрелочный прибор постоянного тока, по отклонению стрелки которого судят об уровне записываемого сигнала. Если сигнал, подводимый к за­писывающей головке, очень большой, при записи могут возникнуть заметные искажения. При подаче очень слабого сигнала искаже­ний не будет, но магнитная лента намагнитится недостаточно и при воспроизведении звук будет слабым. К тому же магнитная лента сама создает шум, который на фоне слабого сигнала стано­вится более заметным. Поэтому оптимальный режим записи выби­рается по стрелочному индикатору уровня записи.
При использовании АРУЗ оптимальный режим ее записи обес­печивается с помощью электронной схемы. Принцип действия АРУЗ заключается в том, что слабые сигналы автоматически уси­ливаются до необходимой величины, очень сильные сигналы ос­лабляются до такой величины, чтобы они не перегружали канал записи.
Усилитель воспроизведения предназначен для усиления сиг­налов, поступающих из обмотки воспроизводящей головки, и корректирующих цепей. После усиления воспроизведения струк­турная схема магнитофона содержит оконечный усилитель сигна­лов низкой частоты, который усиливает сигнал до величины, дос­таточной для работы встроенного громкоговорителя или выносных акустических систем.



Рис. 14.2. Структурная схема магнитофона с универсальным усилителем записи-вос­произведения
В массовых магнитофонах II ... IV классов усилителя записи и воспроизведения объединены в общий универсальный усилитель (УУ), что упрощает и удешевляет конструкцию. Переход из ре­жима записи в режим воспроизведения и обратно осуществляется переключением входных и выход­ных цепей усилителя, а также переключением цепей коррекции. Структурная схема магнитофо­на с универсальным усилите­лем записи — воспроизведения приведена на рис. 14.2. Универ­сальная магнитная головка (ГУ) заменяет две головки: в режиме записи она работает как записы­вающая, в режиме воспроизведе­ния — как воспроизводящая. С помощью генератора стирания и подмагничивания (ГСП) осуществляется стирание записи, а также подмагничивание лен­ты в процессе записи. Сигнал высокой частоты от ГСП подается на стирающую и универсальную магнитные головки. Последняя при этом работает на запись.
Лентопротяжный механизм в магнитофоне осуществляет сле­дующие основные функции: протягивание магнитной ленты при записи и воспроизведении с заданной скоростью, ускоренную перемотку ленты в обоих направлениях, а также быструю оста­новку ленты после записи, воспроизведения или перемотки. В ЛПМ могут быть использованы один, два или три электродвигателя. В большинстве бытовых магнитофонов применяют один электро­двигатель. При питании от сети переменного тока используются асинхронные двигатели, при питании от автономных источников — коллекторные двигатели постоянного тока с центробежным или электронным регулятором скорости.
14.2. Классификация магнитофонов и их основные параметры
Основные параметры и характеристики катушечных магнитофо­нов определены ГОСТ 12392 — 71, а кассетных — ГОСТ 20838 — 75. Стандартами предусмотрен выпуск четырех классов магнитофонов (I ... IV). Однако промышленность выпускает также и магнитофоны, имеющие качественные показатели выше I класса. Магнитофоны классифицируются по нескольким признакам.


По конструктивному исполнению магнитофоны подразделяют на стационарные, перенос­ные и носимые; по способу питания — на сетевые, с питанием от ав­тономных источников и универсальным питанием; по характеру зву­чания — на монофонические и стереофонические. Стереофонические магнитофоны имеют два самостоятельных и идентичных по своим па­раметрам канала записи и воспроизведения. Некоторые магнитофо­ны имеют стереоканал записи — воспроизведения до линейного вы­хода, т. е. они позволяют осуществлять запись стереофонических программ и воспроизведение их через подключаемый стереофони­ческий усилитель и акустические системы. По количеству рабочих скоростей магнитофоны подразделяются на одно-, двух- и трехско-ростные.
К стационарным моделям относятся магнитофоны, имеющие значительную массу и предназначенные для работы только в поме­щениях с питанием от сети переменного тока.
К переносным моделям относятся магнитофоны, приспособлен­ные к переноскам и перевозкам пассажирским транспортом без спе­циальной упаковки.
Носимые магнитофоны — это модели с небольшими габаритны­ми размерами и массой, которые могут работать как в помещениях, так и на открытом воздухе, в том числе и на ходу при переноске или перевозке пассажирским транспортом.
К магнитофонам относятся также магнитофонные приставки. Это модели, в которых отсутствуют тракт усиления низкой частоты и громкоговоритель, а сигнал снимается с линейного выхода и подает­ся на внешний усилитель.
Магнитофоны и приставки высшего и I классов выпускаются толь­ко стереофоническими. Магнитофоны II и III классов — как сте­реофоническими, так и монофоническими.
По аналогии с радиоприемниками название каждой модели магнитофона содержит цифровой трехзначный индекс. Первая циф­ра указывает на класс модели, а две последние — на номер разра­ботки.
Основными параметрами магнитофона являются следующие.
Номинальная скорость движения магнитной ленты. В магнито­фонах используются четыре скорости: 19,05; 9,53; 4,76; 2,38 см/с.


Последняя скорость используется в кассетных магнитофонах IV класса в качестве дополнительной для записи речевых программ.
Во всех типах кассетных магнитофонов используется скорость 4,76 см/с. В катушечных магнитофонах используются первые три скорости. Чем выше скорость движения ленты, тем лучше качество записи и воспроизведения, однако при этом больше расход ленты.
Отклонение скорости движения магнитной ленты от ее номиналь­ного значения должно быть не более ±2%. Выполнение этого тре­бования позволяет осуществлять воспроизведение фонограмм, за­писанных на любом другом магнитофоне, без заметных изменений тональности звучания.
Число записывающих и воспроизводящих дорожек на ленте.
Запись на магнитной ленте осуществляется в виде двух или четы­рех параллельных магнитных дорожек с промежутками между ними. Двухдорожечная запись фонограммы используется в монофониче­ских кассетных магнитофонах; четырехдорожечная — в стерео­фонических катушечных и кассетных, а также в монофонических катушечных. Расположения дорожек на ленте катушечных и кассет­ных магнитофонов различаются между собой.
В катушечных магнитофонах при монофонической четырехдо-рожечной записи порядок ее следующий: сначала на первой, а затем на четвертой, третьей и второй дорожках. В катушечных магнитофо­нах при стереофонической записи: сначала на первой и третьей до­рожках (левый и правый каналы), а затем на четвертой и второй. Ширина дорожек равна 1 мм, а расстояние между ними — 0,75 мм.
Такое расположение дорожек выбрано для уменьшения воздействия одной дорожки на другую, т. е. обеспечения лучшего переходного затухания между дорожками. Вместе с тем это делает невозможным воспроизведение стереофонической фонограммы на монофоническом магнитофоне.
В кассетных магнитофонах расположение дорожек другое. На каждой половине ленты в одном направлении записываются две дорожки, которые при стереофонической записи предназначены для левого и правого каналов. При монофонической записи в каждом направлении используется одна объединенная дорожка, равная по ширине двум дорожкам стереофонической фонограммы и проме­жутку между ними.


Такое расположение дорожек позволяет вос­ производить стереофонические записи на монофоническом магни­тофоне, поскольку расположенные рядом две стереофонические до­рожки перекрываются зазором монофонической головки. Ширина дорожек 0,6 мм, расстояние между соседними дорожками в одном направлении 0,3 мм, расстояние между парами дорожек 0,8 мм.
Коэффициент детонации выражает отношение амплитуды коле­бания скорости движения магнитной ленты к ее номинальному зна­чению. С его помощью оцениваются искажения звучания, вызывае­мые неравномерностью движения ленты. Эти искажения проявляют­ся в колебаниях высоты тона («плавание звука») или в его хриплости.
Частотная характеристика магнитофона определяет рабочий диапазон воспроизводимых частот на линейном выходе (с выхода усилителя напряжения) или по звуковому давлению. Частотная ха­рактеристика по звуковому давлению всегда несколько хуже, чем на линейном выходе, за счет искажений, вносимых усилителем мощ­ности и громкоговорителем магнитофона.
Коэффициент нелинейных искажений (иногда его называют ко­эффициентом гармоник) оценивается отношением суммарного на­пряжения появившихся при воспроизведении новых частот (гармо-ник), отсутствовавших в записываемом сигнале, к напряжению не­искаженного сигнала. Коэффициент нелинейных искажений лежит в пределах 3 — 5% на линейном выходе и 3 — 10% по звуковому давле­нию для различных классов магнитофонов.
Чувствительность определяется величиной напряжения сигнала на входе магнитофона, при которой обеспечивается номинальный уровень записи на магнитной ленте при максимальном усилении ка-;, нала записи.
Относительный уровень стирания характеризуется наличием ос-, таточной намагниченности после стирания записи.
14.3. Магнитные ленты
Магнитные ленты состоят из основы и нанесенного на нее рабо­чего слоя. В качестве материала основы используется диацетилцел-люлоза, триацетилцеллюлоза или полиэтилентерефталат (лавсан). Рабочий слой состоит из ферромагнитного порошка с игольчатой


формой частиц, который смешивается со связующим веществом и на­носится методом полива на основу магнитной ленты. Для улучшения качества поверхности рабочего слоя и уменьшения абразивности .применяют каландирование и полировку магнитных лент. При ка-ландировании ленту пропускают между гладко отшлифованными стальными валами — каландрами.
В магнитных лентах в качестве рабочего слоя начинают приме­нять новый материал — порошок двуокиси хрома, что способствует уменьшению собственных шумов магнитной ленты, обеспечению бо­лее высокой чувствительности и повышению отдачи на низких и осо­бенно на высоких частотах. Изменение этих параметров ленты поз­волит улучшить динамический диапазон и получить меньшую нерав­номерность частотной характеристики магнитофона в более широкой полосе частот. Однако магнитные ленты с двуокисью хрома требуют увеличения почти в 2 раза тока подмагничивания и обладают повы­шенной абразивностью.
Магнитные ленты для катушечных магнитофонов на ацетатной или лавсановой основе имеют ширину 6,25 мм. Первые имеют об­щую толщину 55 мкм и толщину рабочего слоя 15 мкм; вторые соот­ветственно 37 и 10 ... 12 мкм.
Магнитные ленты для кассетных магнитофонов изготовляют только на лавсановой основе, имеют ширину 3,81 мм, общую тол­щину 18 мкм.
Качество магнитных лент оценивается рядом физико-механиче­ских параметров: прочностью на разрыв (для ацетатных лент — 2 ... 4,5 кг, для лавсановых — 1,5 ... 3 кг), относительным удлинением после снятия нагрузки (не более 0,2%), сабельностью (величина наибольшего провисания нормально натянутой в магнитофоне лен­ты, которая должна быть не более 10 мм/м), абразивностью, тепло­стойкостью, влагостойкостью.
Основные электрические параметры магнитных лент следующие.
Относительная величина тока оптимального подмагничивания. Она зависит от частоты записываемого сигнала, а также от толщи­ны и коэрцитивной силы рабочего слоя ленты. Величиной оптималь­ного подмагничивания задаются для сигнала с частотой 1000 Гц.


Экс­ периментально ее определяют, снимая характеристику подмагничи­вания, которая представляет собой зависимость ЭДС головки вос­произведения (отдачи магнитной ленты) от тока высокочастотного подмагничивания при неизменном токе записи. Вершина полученной кривой соответствует оптимальному подмагничиванию. Относитель­ная величина тока оптимального подмагничивания оценивается отношением оптимального тока подмагничивания испытываемой ленты к оптимальному току подмагничивания-типовой ленты и выра­жается в децибелах.
Относительная средняя чувствительность магнитной ленты оце­нивается отношением чувствительности испытываемой ленты к чувствительности типовой ленты и выражается в децибелах. Чем выше чувствительность ленты, тем с меньшим усилением можно использовать усилитель записи.
Неравномерность чувствительности ленты более чем ± 1 дБ оп­ределяется на слух как изменение громкости. Причиной неравно­мерности ленты являются неравномерность толщины рабочего слоя и качество его поверхности, а также неравномерность концентра­ции в нем порошка.
Частотная характеристика определяет полосу записываемых звуковых частот. Она зависит от магнитных свойств ленты, ее элас­тичности и толщины, однородности частиц рабочего слоя и качества его поверхности, а также от режима подмагничивания.
Нелинейные искажения, вносимые магнитной лентой, являются основной частью суммарных нелинейных искажений, возникающих в канале записи. Они проявляются как появившиеся новые частоты, отсутствовавшие в спектре записи сигнала, и зависят в основном от режима записи (уровня сигнала и величины тока подмагничивания).
Шумы ленты, возникающие из-за неоднородности ее структуры и непостоянства контакта ленты с магнитной головкой из-за шерохо­ватости ее рабочего слоя.
Копирэффект. Сущность его заключается в том, что при хра­нении ленты с фонограммой, намотанной на катушку, ее сильно на­магниченные участки могут намагничивать смежно расположенные с ними участки ленты (по глубине катушки).


Копирэффект особенно заметно проявляется, когда сильно намагниченный участок оказы­вается напротив участка с паузой. При воспроизведении записи одиночного звукового сигнала кроме него слышны будут также сиг­налы, образованные копирэффектом и воспринимаемые на слух как эхо.
Уровень стирания. Для повторного использования магнитной ленты ненужные записи могут быть стерты. Стирание записи может производится намагничиванием ленты до насыщения и ее размаг­ничиванием. Стираемость ленты зависит от параметров размагни­чивающего устройства, магнитных свойств ленты, предшествовав­шего режима записи и условий хранения фонограммы.
Маркировка магнитных лент осуществляется в соответствии с ГОСТ 17204 — 71. Обозначение магнитной ленты состоит из пяти элементов. Первый элемент — буква, обозначающая основное назна­чение магнитной ленты. Для лент, предназначенных, например, для звукозаписи, используется буква А. Второй элемент — цифра от нуля до девяти, обозначающая материал основы: 2 — использо­вание диацетилцеллюлозы; 3 — триацетилцеллюлозы; 4 — полиэтйл-ентерефталата (лавсана). Третий элемент — цифра от нуля до девя­ти, обозначающая общую номинальную толщину магнитной ленты. Например, 2 — толщина 15 ... 20 мкм, 3 — 20 ... 30 мкм, 4 — 30 ... 40 мкм, 5 — 40 ... 50 мкм, 6 — 50 ... 60 мкм. Четвертый элемент — двузначная цифра (от 01 до 99), обозначающая технологическую разработку; пятый — численное значение номинальной ширины магнитной лен­ты, выраженное в миллиметрах. После пятого элемента указываются дополнительные индексы: для магнитной ленты, предназначенной в бытовой радиоаппаратуре магнитной записи, используется буква Б.
Пример обозначения: магнитная лента А4407-6Б — лента для звукозаписи (буква А), выполнена на лавсановой основе (цифра 4), толщиной 37 мкм (цифра 4), седьмая технологическая разработка (цифра 07), ширина ленты 6,25 мм (цифра 6), предназначена для бы­товой аппаратуры магнитной записи (буква Б).
Выпускаемая промышленностью магнитная лента намотана на пластмассовые (из полистирола) катушки или вмонтирована в спе­циальные малогабаритные кассеты.


Лента наматывается на катуш­ ки рабочим слоем внутри рулона, на кассеты (для кассетных магни­тофонов) — рабочим слоем наружу. Катушки для магнитной ленты шириной 6,25 мм изготавливаются четырех размеров, каждому из которых присвоен номер, соответствующий наружному диаметру катушки в сантиметрах.
Унифицированная магнитная кассета типа МК представляет со­бой плоскую коробку прямоугольной формы из полистирола разме­ром 100x64x12 мм, внутри которой находятся два пластмассовых сердечника с намотанной на них магнитной лентой. Там же помеща­ются направляющие для ленты и подушечка для прижимания лен­ты к головкам. Время звучания кассеты МК-60 — 60 мин на двух дорожках поочередно, а емкость — 90 м.
14.4. Магнитные головки
Применяемые в бытовых магнитофонах записывающие, воспро­изводящие, универсальные и стирающие головки по конструктив­ному исполнению очень похожи друг на друга. Их некоторые отличия рассмотрены ниже. Магнитная го­ловка (рис. 14.3) состоит из сердечника 1, обмоток 2, рабочего зазора 3, допол­нительного зазора 4 и экрана 5. Сердеч­ник магнитной головки является ее основ­ной частью. Он (в ГЗ и ГУ) выполнен из тонких металлических пластинок из пер-молоя с большой магнитной проницаемо­стью и состоит из двух симметричных по­ловинок, соединенных друг с другом тор­цовыми поверхностями, в местах соеди­нения которых образуются зазоры.

Рис. 14.3. Устройство магнит­ной головки:
1 — сердечник; 2 — обмотки; 3 — ра­бочий зазор; 4 — дополнительный назор; 5 — экран
Сердечник стирающих головок изго­тавливается из феррита. Зазор, мимо которого по сердечнику движется маг­нитная лента, называют рабочим зазором. Другой зазор является дополнительным. Он применяется только в го­ловках ГЗ и ГУ. Сечение сердечника всех головок у рабочего зазора уменьшено для повышения чувствительности головки. Во всех го­ловках рабочий зазор заполняется прокладкой из немагнитных материалов, чаще всего фольгой из бериллиевой бронзы.


Ширина зазора зависит от назначения головки и скорости движения магнитной ленты. Прокладка в зазоре предохраняет острые ребра полюсов сердечника от притупления в результате трения о поверхность ленты, обладающей абразивностью.
Для уменьшения износа головок материал прокладок выбирают несколько тверже материала сердечника. В стирающих головках прокладка рабочего зазора выполняется из диэлектрика — слюды, стекла или лавсана для уменьшения потерь на вихревые токи. До­полнительные зазоры головок заполняются прокладками только из диэлектрического материала.
Высота сердечника магнитных головок определяется шириной магнитной ленты и числом дорожек на ней.
Для защиты от внешних электрических и магнитных полей голов­ки тщательно экранируются (особенно воспроизводящая и универ­сальная) путем помещения их в одни или несколько экранов из пер­маллоя или мягкой стали.
Записывающая головка предназначена для преобразования элек­трических колебаний в магнитное поле, которое намагничивает дви­жущуюся мимо рабочего зазора головки магнитную ленту. След, оставляемый магнитным полем рабочего зазора записывающей го­ловки на магнитной ленте в процессе записи, называется дорожкой записи.
В рабочем зазоре записывающей головки при записи концентри­руется магнитное поле, а дополнительный зазор предохраняет сер­дечник от магнитного насыщения и резко увеличивает его сопротив­ление. Это способствует уменьшению нелинейных искажений, возни­кающих за счет возможного увеличения остаточной намагниченнос­ти при резких изменениях уровня звукового сигнала. Ширина рабо­чего зазора головки лежит в пределах 5 ... 10 мкм, а дополнитель­ного — 0,1 ... 0,4 мм.
Воспроизводящая головка предназначена для преобразова­ния имеющегося остаточного магнитного потока на магнитной ленте в электрические колебания, соответствующие записанному сигналу при движении ленты мимо рабочего зазора головки. В воспроизво­дящей головке рабочий зазор лежит в пределах 1 ... 5 мкм, а дополни-, тельный зазор отсутствует, поскольку возможность насыщения сер­дечника исключена.


Отсутствие дополнительного зазора позволяет увеличить чувствительность головки.
Стирающая головка осуществляет размагничивание ленты пре­образованием переменного тока высокой частоты генератора стира­ния в переменное магнитное поле, которое при движении магнитной ленты мимо рабочего зазора головки сначала намагничивает ленту до насыщения, а затем размагничивает. Полное размагничивание ленты достигается в результате ее многократного перемагничива-ния с постепенным спадом магнитного поля до нуля по мере удале­ния размагничиваемого участка ленты от рабочего зазора стираю­щей головки. За время прохождения ленты около рабочего зазора стирающей головки каждый участок ленты успевает намагнититься и размагнититься несколько раз.
Рабочий зазор стирающей головки лежит в пределах 0,1 ... 0,4 мм. Обмотка сердечника головки наматывается проводом большего сечения, чем в записывающей и воспроизводящей головках. Дополни­тельный зазор в сердечнике головки отсутствует. Сердечник стираю­щей головки изготавливается исключительно из феррита, поскольку такой сердечник имеет малые потери на вихревые токи. Это позволя­ет уменьшить мощность, потребляемую головкой стирания.
Универсальная головка предназначена как для записи, так и для воспроизведения. Конструкция и параметры универсальной голов­ки выбираются средними между требованиями к записывающей и воспроизводящей головкам, так как требования к ним, как указано выше, отличаются. Ширина рабочего зазора универсальной голов­ки 3 ... 5 мкм, дополнительный зазор у большинства головок отсутст­вует.
В стереофонических магнитофонах запись, воспроизведение и стирание осуществляются одновременно по двум дорожкам. В этих магнитофонах применяются блоки магнитных головок. Они состо­ят из двух соответствующих головок — записывающих, воспроиз­водящих, универсальных, стирающих, расположенных в одном кор­пусе на некотором расстоянии друг от друга. Расстояние определя­ется промежутками между дорожками.


14.5. Требования к узлам и блокам магнитофона
Лентопротяжный механизм. Кинематическая схема ЛПМ и прин­цип его работы рассмотрены в §14.6 и 14.7.
Из узлов ЛПМ наиболее высокие требования предъявляются к точности изготовления ведущего вала, правильности установки при­жимного ролика и магнитных головок.
Скорость движения ленты пропорциональна диаметру ведущего вала и частоте его вращения, поэтому точность изготовления веду­щего вала имеет большое значение. Оси вращения прижимного ро­лика и ведущего вала должны быть строго параллельны для пре­дотвращения перемещения ленты вверх или вниз.
Большое значение в получении неискаженного сигнала при вос­произведении записанной фонограммы на любом магнитофоне име­ет правильная установка магнитных головок. Их рабочие зазоры должны быть расположены строго перпендикулярно направлению движения ленты. Перекос приводит к ухудшению воспроизведения высоких частот.
В магнитофонах, имеющих несколько скоростей движения лен­ты, применяются переключатели скорости. Изменение скорости движения ленты может осуществляться с помощью промежуточ­ного обрезиненного ролика, эластичного резинового пассика или изменением напряжения питания двигателя. В первом случае вра­щение оси электродвигателя передается маховику ведущего вала через ролик. На оси двигателя находится насадка со ступенями Двух-трех разных диаметров, с которыми и входит в сцепление ро­лик при переключении скоростей. Во втором случае изменение ско­рости ведущего вала осуществляется перебрасыванием пассика, соединяющего ось двигателя с маховиком ведущего вала, с одной ступени насадки на другую.
Усилитель записи. Чувствительность усилителя записи должна быть высокой, поскольку он должен обеспечивать запись от мик­рофона, который развивает очень малое напряжение сигнала (около 1 мВ). При полк.мочении других источников звука для приведения сигналов к одному уровню используются делители напряжения.
Усилитель воспроизведения должен иметь достаточно большое усиление, поскольку сигнал, снимаемый с магнитной головки, мал (около 100 — 150 мкВ).


Усилитель воспроизведения имеет несколь­ко каскадов. В первом каскаде происходит усиление сигнала и формирование частотной характеристики тракта с помощью кор­ректирующих цепей.
Генератор высокой частоты. Частота колебаний генератора должна быть в несколько раз выше самой высокой записываемой магнитофоном звуковой частоты. Обычно она лежит в пределах 40 — 80 кГц. При этом не возникают комбинационные тона вслед­ствие биений между частотами сигнала подмагничивания и запи­сываемого сигнала. Более высокая частота не используется, по­скольку при этом будут увеличиваться потери на вихревые токи в магнитных головках и головки будут нагреваться.
Для обеспечения полного стирания записи ток стирания высо­кочастотного генератора должен быть намного больше тока запи­сываемого низкочастотного сигнала.
В спектре стирающих колебаний должны отсутствовать гармо­ники, так как любая асимметрия формы кривой тока подмагничи­вания и стирания приводит к увеличению шумов фонограммы. Для этого наиболее часто применяют схемы двухтактных генераторов.
На записывающую и универсальную головки ток от генератора высокой частоты подается для уменьшения искажений и обеспе­чения более высокого качества звучания. Необходимость подачи тока подмагничивания вызвана тем, что магнитное поле, образую­щееся в зазоре записывающей головки, неоднородно. Оно имеет наибольшую напряженность в середине зазора и уменьшается по мере удаления от него. Над поверхностью головки, в месте распо­ложения рабочего слоя магнитной ленты, магнитное поле имеет различные напряжения и направленность. В связи с этим рабочий слой магнитной ленты подвергается различному по величине и направлению продольному намагничиванию. Закон изменения намагниченности ленты не совпадает с законом изменения магнит­ного.поля в зазоре головки. В результате запись будет осуществ­ляться с большими искажениями. Искажения значительно умень­шаются при подаче в обмотку записывающей головки одновре­менно с сигналом и высокочастотного тока подмагничивания, величина которого в 3 — 4 раза превышает максимальный уровень тока звукового сигнала.


Рабочий слой магнитной ленты одновре­ менно подвергается воздействию высокочастотного магнитного поля и наложенного на него поля звукового сигнала. Суммарное магнитное поле способствует выравниванию нелинейности остаточ­ной намагниченности. Зависимость остаточной намагниченности рабочего слоя ленты от магнитного поля головки приближается к линейной, и запись осуществляется практически без искажений.
Величина тока подмагничивания влияет на качество записи. Очень большой ток препятствует записи самых высоких звуковых частот, а при слабом токе запись получается с малым уровнем и большими нелинейными искажениями. Кроме того, при малом токе подмагничивания возрастает шум ленты, поэтому его устанавли­вают такой величины, при которой обеспечиваются оптимальная чувствительность магнитной ленты и минимальные шумы. Во всех магнитофонах ток подмагничивания всегда меньше тока стирания, но в несколько раз больше тока звуковой частоты.
Устройства шумоподавления предназначены для ослабления шумов магнитной ленты, магнитных головок и усилителей. В бы­товых магнитофонах для этой цели используются динамическое ог­раничение, принцип которого основан на динамической фильтра­ции сигнала. Динамический диапазон сигнала определяется соот­ношением его максимального и минимального уровней. В магни­тофоне динамический диапазон ограничивается снизу шумами, а сверху — максимальным уровнем сигнала, при котором нелинейные искажения не превышают заданной величины.
При магнитной записи высокочастотные шумы особенно силь­но проявляются при малом уровне сигнала и в паузах. При силь­ных сигналах шум заметен слабее. Специальными фильтрами эти высокочастотные шумы, находящиеся выше 4 — 5 кГц, ослабляются за счет ограничения полосы пропускания во время воспроизведе­ния сигналов с малым уровнем и в паузах. При этом ослабляется и часть полезного сигнала. Но поскольку гармоники слабого сиг­нала плохо воспринимаются на слух, то их подавление практически -не ухудшает качества воспроизведения.


Такая система действует только в режиме воспроизведения и позволяет уменьшать уровень шумов фонограмм, изготовленных без динамического ограничения.
14.6. Катушечные магнитофоны и приставки
Промышленностью выпускаются катушечные магнитофоны, при­ставки и комбинированные устройства различных классов — от высшего до третьего.
Приставки высшего класса построены по трехмоторной кинема­тической схеме и с автоматическим натяжением ленты и автосто­пом. В них используются три блока магнитных головок (записы­вающий, воспроизводящий и стирающий). Усилители записи и воспроизведения раздельные. Магнитофонные приставки высшего класса позволяют осуществлять перезапись с дорожки на дорожку, одновременно запись от различных источников сигнала, контроль за­писываемого или записанного сигнала на линейном выходе, про­слушивание записываемого или уже записанного сигнала на го­ловные стереофонические телефоны.
Приставки допускают произвольную очередность перехода от воспроизведения к перемотке в любую сторону, и наоборот.

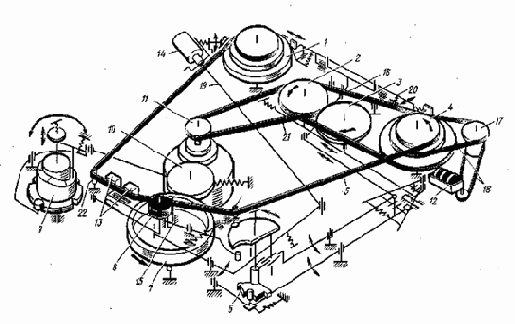

Рис. 14.4. Кинематическая схема унифицированного ЛПМ с одним двигателем:
1 — подающий узел; 2 — левый промежуточный ролик; 3 — правый промежуточный ролик; 4 — приемный узел; 5 — магнитная лента; 6 — кулачок переключения рода работ; 7 — маховик ведущего вала; 8 — прижимной ролик; 9 — кулачок переключателя скоростей; 10 — ролик переключателя скоростей; 11 — шкив электродвигателя; 12 — счетчик; 13 — магнитные головки; 14 — электромагнит; 15 — ведущий вал; 16, 18, 21 — резиновые пассики; 17 — промежуточный шкив; 19 — рычаг; 20 — тормозная планк;|; 22 — направляющие стойки
В приставках «Маяк-001 -стерео» и «Романтика-001 -стерео» имеется возможность дистанционного управления с расстояния до 10 м. Для этого в комплекте имеется беспроводный пульт, с которого посылаются ультразвуковые сигналы управления.
Большинство катушечных магнитофонов I класса построены по одномоторной кинематической схеме. В них предусмотрена воз­можность акустического контроля в процессе записи, перезапись с дорожки на дорожку, наложение одной записи на другую, авто­стоп при окончании движения ленты или при ее обрыве.


Магнитофоны катушечные II и III классов выпускаются как полностью стереофонические, так и имеющие стереофонический тракт до линейного выхода.
Кинематическая схема унифицированного лентопротяжного механизма с одним электродвигателем приведена на рис. 14.4. В режиме записи или воспроизведения вращение со шкива 11 элект­родвигателя через ролик переключения скоростей 10 передается на маховик ведущего вала 7. Вместе с маховиком вращается и ве­дущий вал 15, к которому с помощью прижимного ролика 8 при­жимается магнитная лента 5 и равномерно протягивается отно­сительно рабочих зазоров магнитных головок 13. Плавность дви­жения и постоянство натяжения магнитной ленты обеспечиваются за счет трения верхней муфты подающего узла 1 с капроновой про­кладкой относительно нижнего диска подающего узла с фетро­вым кольцом.
Вращение шкива 11 двигателя через приводной резиновый пассик 21 передается на левый промежуточный ролик 2, который через резиновый пассик 16 подмотки передает вращение на ниж­ний диск приемного узла 4. Нижний диск, вращаясь, передает вра­щение через фрикционную прокладку на верхнюю муфту. Муфта приемного узла обеспечивает необходимое для подмотки натяжение магнитной ленты, выходящей после ведущего вала.
С верхней муфты приемного узла через промежуточный шкив 17 с помощью двух пассиков 18 вращение передается на счетчик метража ленты 12 во всех режимах работы лентопротяженного ме­ханизма.
В режиме «пауза» осуществляется кратковременная остановка магнитной ленты с помощью электромагнита 14, который через систему рычагов 19 отводит прижимной ролик от ведущего вала 15 и освобождает магнитную ленту от протягивания. Чтобы маг­нитная лента не могла двигаться вправо за счет усилия подмот­ки приемного узла 4, одновременно тормозной планкой 20 затор­маживается верхняя муфта подающего узла.
При ускоренной перемотке влево вращение со шкива 11 элект­родвигателя резиновым пассиком 21 передается на левый промежу­точный ролик 2, который с помощью системы рычагов перемещен влево, прижат к верхней муфте подающего узла 1 и вращает ее, а вместе с ней и катушку с магнитной лентой.


Необходимое натяжение ленты обеспечивается за счет трения муфты о нижний диск через фрикционную прокладку. Магнитная лента движется по направляющим стойкам 22 лентопротяжного механизма, не каса­ясь ведущего вала и магнитных головок.
При ускоренной перемотке вправо вращение со шкива электро­двигателя резиновым пассиком передается на левый промежуточ­ный ролик 2, который с помощью системы рычагов перемещен вправо, прижимает правый промежуточный ролик 3 к верхней части муфты приемного узла 4 и передает на нее вращение. С по­мощью трения муфты подающего узла через фрикционную про­кладку по нижнему диску создается необходимое натяжение маг­нитной ленты.
В положении Стоп приемный и подающий узлы затормаживают­ся тормозной планкой 20.
При установке ручки переключателя скоростей в положение Отключено снимается напряжение с электродвигателя и ролик скоростей выведен из зацепления, а в промежуточном положении О только ролик скоростей выведен из зацепления. Кулачок переклю­чателя скоростей 9 и кулачок переключения рода работ 6 удержи­ваются в заданных положениях с помощью фиксаторов.
14.7. Кассетные магнитофоны и магнитолы
Лентопротяжный механизм большинства кассетных магнитофо­нов и магнитол выполнен по схеме с одним маховиком на штампо­ванном шасси, которое служит рамой для механических узлов.
В ЛПМ, как правило, предусмотрены блокировка подъема кассе­ты в режиме рабочего хода и защиты записи от случайного стирания.
Конструкция ЛПМ кассетного магнитофона показана на рис. 14.5. Электродвигатель и усилитель записи — воспроизведения включаются клавишей 35. При ее нажатии подвижное основание 10 с закреплен­ными на нем универсальной 4 и стирающей 11 магнитными голов­ками и узлом прижимного ролика 3 перемещается в сторону кас­сеты, установленной в кассетоприемнике 15. Ролик 3 прижимает магнитную ленту к ведущему валу 30, и одновременно лента прижи­мается к рабочим поверхностям магнитных головок. Ролик ,3-.прижи­мает магнитную ленту к ведущему валу 30, обеспечивая ее протяги­вание с постоянной скоростью.


Вращение вала через резиновый пассик 25 передается на шкив рычага подмотки 28. Втулка 2 рычага подмотки 26 входит в зацепление с наружной поверхностью левого подкассетного узла 21, передавая ему вращение от ведущего вала. Усилие зацепления регулируется перестановкой отогнутого конца пружин. Тормозная скоба 20 отводится и растормаживает оба подкассетных узла.
Перемотка назад осуществляется нажатием клавиши 37. При этом ролик узла перемотки 24 прижимается к левому подкассетному узлу, передавая ему вращение от ведущего вала. Тормозная скоба 20 растормаживает оба подкассетных узла.
Перемотка вперед осуществляется нажатием клавиши 36. При этом ролик узла перемотки прижимается к поверхностям маховика ведущего вала 30. Ролик перемотки 24 входит в зацепление с про­межуточным шкивом перемотки 14, который прижимается к правому подкассетному узлу 19, передавая вращение от ведущего вала.
Клавиша 5 переключает усилитель в режим «Запись» и фикси­руется только при установке стандартной кассеты с предохранитель­ным упором.
Клавиша 1 служит для кратковременной остановки магнитной ленты в режимах «Запись» и «Воспроизведение». При нажатии клавиши рычаг 29 отводит втулку рычага подмотки 26 от левого подкассетного узла и одновременно рычаг 32 отводит прижимной ролик 3 от ведущего вала 30. При этом клавиша фиксируется. Для продолжения движения магнитной ленты необходимо повтор­но зажать клавишу 1.
В исходное состояние ЛПМ приводится клавишей 34, которая выключает усилитель и двигатель, сбрасывает все зафиксированные клавиши, включает тормозное устройство.
При нажатии клавиши 6 в исходном состоянии ЛПМ фиксатор 12 отходит и кассетоприемник 15 под действием двух пружин откры­вается на угол в 30°. Толкатель 16 выталкивает кассету из паза кассе-топриемника. Во всех других режимах клавиша 6 блокируется.

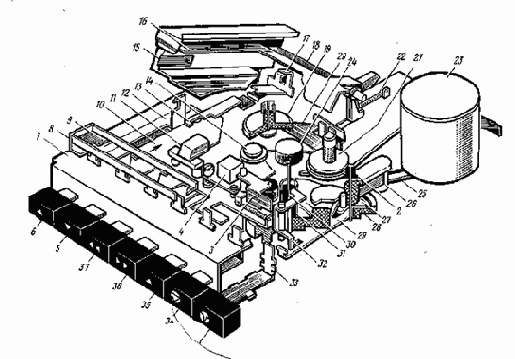

Рис. 14.5. Конструкция ЛПМ кассетного магни­тофона:
1 — клавиша Пауза: 2 — втулка; 3 — прижимной ролик; 4 — универсальная головка; 5 — клавиша Запись; 6 — клавиша кассетоприемника; 7 — шасси; 8 — скоба; 9 — фиксатор; 10 — основание; 11 — стирающая головка; 12 — фиксатор; 13 — пружина; 14 — шкив перемотки; 15 — кассетоприемник; 16 — толкатель; 17 — запор; 18 — ось; 19 — правый подкассстный узел; 20 — тормозная скоба; 21 — левый подкассетный узел; 22 — пружина; 23 — электродвигатель; 24 — ролик перемотки; 25 — пассик; 26 — рычаг; 27 — диск; 28 — шкив подмотки; 29 — рычаг; 30 — ведущий вал с маховиком; 31 — втулка; 32, 33 — рычаги; 34 — клавиша Стоп; 35 — клавиша Воспро­изведение; 36 — клавиша перемотки Вперед; 37 — клавиша перемотки Пред.


Ведущий вал 30, предназначенный для передачи движения маг­нитной ленте, является самым высокоточным узлом. Он определяет основные качественные показатели ЛПМ: детонацию и долговеч­ность. Биение вала в месте А (рис. 14.6) должно быть не более 0,004 мм. Вал вращается в бронзо-графитовом подшипнике 2, сма­занном маслом. Нижний конец вала опирается на подпятник 3, изготовленный из сополимера СФД. На валу установлена шайба 1, предохраняющая рабочий конец вала от попадания масла, а верхний подшипник — от пыли.

Рис. 14.6. Ведущий вал кассетного магнитофона:
1 — шайба; 2 — подшипник; 3 — подпятник; 4 — маховик;
Рис. 14.7. Подкассетный узел кассетного магнитофона:
1 — втулка; 2 — стойка; 3 — кнопка; 4 — шайба; 5 — резиновое кольцо; 6 — втул­ка; 7 — шасси
Подкассетные узлы служат для передачи вращения на катуш­ки кассеты во время рабочего хода,и перемоток. Устройство обоих узлов одинаково (рис. 14.7). Втулка 1, изготовленная из сополиме­ра СФД, свободно перемещается по шестиграннику подкассетного узла. Своими наружными ребрами втулка входит в зацепление со звездочками кассеты и передает движение катушке кассеты. Фрик­ционная поверхность резинового кольца 5 служит для передачи вра­щения подкассетному узлу при подмотке и перемотке ленты. Подкас­сетный узел фиксируется на стойке шасси с помощью кнопки 3. Стойка 2 запрессована во втулку 6, которая крепится на шасси развальцовкой. Фторопластовая шайба 4 уменьшает трение и акусти­ческий шум подкассетного узла.
Узел подмотки (рис. 14.8) служит для создания на приемном подкассетном узле момента подмотки в пределах 30 ... 40 гсм. Он состоит из рычага 1 и фрикционной муфты, состоящей из деталей 3 и 4 (фетр — сталь) с регулируемым моментом трения.
Для регулировки момента трения деталей 3 и 4 служит трехле-пестковая пружина 6. Лепестки пружины опираются на ступенчатые выступы шкива. Вращением пружины в одну или другую сторону можно увеличить или уменьшить момент трения муфты.


Ролик перемотки (рис. 14.9) служит для передачи вращения подкассетным узлам при перемотке магнитной ленты вперед или на­зад. Ролик перемотки состоит из рычага 1, вала с напрессованными роликами 2, ролика с резиновым кольцом 3.

Рис. 14.8. Узел подмотки кассетно­го магнитофона:
1 — рычаг; 2 — втулка; 3, 4 — фрикционные муфты; 5 — шкив; 6 — трехлепестковая пру­жина
Рис. 14.9. Ролик перемотки кассет­ного магнитофона:
1 — рычаг; 2 — ролик; 3 — резиновое кольцо
Электрические схемы всех современных магнитофонов и магни­тол строятся на транзисторах или интегральных микросхемах. Схе­ма универсального усилителя воспроизведения и генератора стира­ния, выполненных на гибридных интегральных микросхемах серии К237, приведена на рис. 14.10.
Усилитель записи — воспроизведения выполнен на двух микро­схемах: К237УРЗ(D1) и K237XA3(D2). Микросхема D1 пред­ставляет собой усилитель на шести кремниевых транзисторах с непосредственнрй связью между каскадами, который используется как в режиме воспроизведения, так и в режиме записи. В режиме воспроизведения в усилителе осуществляется необходимая частот­ная коррекция, а в режиме записи это предварительный усилитель и работает как линейный усилитель.
При воспроизведении коррекция частотной характеристики в области нижних частот осуществляется цепью обратной связи на резисторах R3, R6 и конденсаторе С7 за счет увеличения напряже­ния обратной связи на резисторе R1 на высоких частотах. Резистор R1 включен последовательно в цепь магнитной универсальной голов­ки МГ2.
В области высоких частот коррекция частотной характеристики обеспечивается последовательным контуром L1C12, который при воспроизведении включен параллельно нагрузке эмиттера транзис­тора V5 микросхемы D1. Глубина коррекции регулируется измене­нием затухания контура с помощью резистора R7. Подъем характе­ристики в области высоких частот обеспечивается также настройкой контура, образованного индуктивностью универсальной головки и конденсатором С1, на верхнюю граничную частоту.


Крутизна спада частотной характеристики усилителя на краях рабочего диапазона обеспечивает соответствующим выбором ем­кости разделительных конденсаторов С2 и С10, а также конденса­тора С9 в цепи обратной связи универсального усилителя.
Для снижения уровня помех, проникающих по цепям питания, напряжение питания на входные каскады усилителя подается через Л?С-фильтры. Резисторы фильтра помещены в микросхеме D1, а кон­денсаторы внешние — С5 и С8.
Необходимое усиление в зависимости от чувствительности голов­ки устанавливается подбором величины сопротивления резисто­ра R1. С выхода усилителя напряжение через цепь С10, R10 подается на Линейный выход, а также через цепь R8, R9, СП на УНЧ.
В режиме записи микросхема D1 обеспечивает предварительное усиление сигнала без использования цепей частотной коррекции. С выхода этой микросхемы сигнал поступает на оконечные каскады усилителя записи, выполненные на микросхеме К237ХАЗ (D2). С оконечного усилителя записи сигнал подается на индикатор уровня записи Р.
В оконечном усилителе записи осуществляется необходимая час­тотная коррекция. В области низких частот для этой цели служит цепь обратной связи R12, СП. В области высоких частот необхо­димая частотная коррекция создается так же, как и в режиме вос­произведения, с помощью контура L1C12, который при этом вклю­чается параллельно нагрузке транзистора V2 микросхемы D2.

Рис. 14.10. Схема универсального усилителя и генератора стирания
Каскад оконечного усилителя записи, выполненный по схеме эмиттерного повторителя на транзисторе V3 микросхемы D2, обес­печивает согласование выхода усилителя с нагрузкой — записываю­щей обмоткой универсальной головки. Последняя включена через разделительный конденсатор С20, подстроечный резистор R14, цепь частотной коррекции R13, С21 и фильтр-пробку L1C3 в блоке генера­тора стирания.
Необходимый уровень записи устанавливается резистором 9-R9, изменяющим глубину обратной связи в предварительном уси­лителе записи более чем на 50 дБ.


Оконечный усилитель записи одно­временно используется в качестве усилителя сигнала индикации уровня записи.
В качестве выпрямляющего элемента индикатора уровня запи­си используется транзистор V4 микросхемы D2. Режим этого тран­зистора близок к режиму отсечки и стабилизируется при измене­ниях напряжения питания с помощью транзисторов VI и V2 оконеч­ного усилителя записи. Выпрямленный сигнал с транзистора V4 через делитель на резисторах, входящих в микросхему, поступает на стрелочный индикатор. Другим выводом стрелочный индикатор под­ключен к эмиттеру транзистора V3 микросхемы. Сопротивления резисторов в делителе выбраны такими, чтобы компенсировать на­чальное отклонение стрелки прибора.

Рис. 14.11. Схема стабилизатора скорости вращения вала электро­двигателя
Генератор токов стирания и подмагничивания выполнен на мик­росхеме D3 (К237ГС1). Микросхема содержит пять транзисторов. Транзисторы VI и V2 вместе с трансформатором 77, магнитной головкой стирания и конденсаторами С1, С4, С6 образуют схему двухтактного генератора. Собственная частота генератора опреде­ляется параметрами контура, образованного индуктивностями обмо­ток трансформатора 77 и стирающей магнитной головки, а также емкостями конденсаторов С1 и С6.
На транзисторах V3 ... V5 микросхемы D3 выполнена схема ком­пенсационного стабилизатора напряжения. В качестве опорного из­мерительного и усилительного звеньев используется транзистор V5 микросхе­мы, а в качестве стабилизирующего — параллельно соединенные транзисторы V3 и V4. Стабилизатор рассчитан на питание универсального усилителя и ге­нератора тока стирания и подмаг-ничивания.
В магнитофонах и магнитолах с пи­танием от автономных источников при­меняется стабилизация скорости вра­щения электродвигателя. Один из ва­риантов стабилизатора приведен на рис. 14.11. Стабилизатор выполнен на двух транзисторах VT1 и VT2 (ГТ402Б и МП38) и двух диодах VD1 и VD2 (Д814Б).
Начальный режим устанавливается подбором сопротивления резистора R5. Частота вращения электродвигателя в небольших пределах регулируется с помощью переменного резистора R2.


14.8. Регулировка, настройка и проверка основных параметров магнитофонов
Для настройки и регулировки магнитофонов необходимы следу­ющие измерительные приборы, приспособления и инструменты: гене­ратор сигналов звуковой частоты (ГЗ-34, ГЗ-18); ламповый вольт­метр (ВЗ-13, ВЗ-38, ВК7-3, ВК7-4); селективный милливольтметр (В6-4, В6-2), измеритель частоты (43-7, ЧЗ-З); электронный осцилло­граф (Cl-1, C1-19A); анализатор гармоник (С5-ЗА); измеритель не­линейных искажений (ИНИ-12); измерительный микроскоп (МИМ-7); измерительная лупа (ЛИ-4 X 10, ГОСТ 8309 — 75); измери­тельный микрофон (МК-6); магнитные измерительные ленты (ЛИБ.4.Д.9, ЛИБ.4.У.9, ЛИБ.4.Ч.9); секундомер -механический (СК.-60); размагничивающее устройство; приспособление для уста­новки стопорных шайб; штангенциркуль.
Регулировку и проверку перпендикулярности рабочего зазора магнитной головки осуществляют с помощью магнитной измери­тельной ленты с индексом «Ч» (ЛИБ.4.Ч.9). К линейному выходу магнитофона подключают ламповый вольтметр, а магнитофон вклю­чают в режим воспроизведения. Регулятор уровня громкости при этом устанавливают в положение максимальной громкости. С по­мощью установочных винтов регулируют положение воспроизводя­щей (или универсальной) головки по максимальному показанию лампового вольтметра. Регулировку осуществляют по частоте, близкой к верхней границе полосы воспроизведения каждого конкретного типа магнитофона. При регулировке добиваются, что­бы уровень сигнала с обеих дорожек не отличался более чем на 4 дБ.
Проверку отклонения скорости магнитной ленты от номиналь­ного значения осуществляют установкой на магнитофон и протягива­нием в режиме воспроизведения магнитной ленты, калиброванной по длине. Длина отрезка магнитной ленты для проверки разных скоростей магнитофона должна быть соответственно 1905 ±0,5; 953 ±0,5; 476 ±0,5 см. Проверку производят с помощью секундоме­ра в двух положениях ленты в катушке и граничных значениях пи­тающего напряжения.


В первом положении приемная катушка имеет минимальный диаметр намотки, а подающая — максимальный, а напряжение сети 140 или 242 В. Во втором положении приемная ка­тушка имеет максимальный диаметр намотки, подающая — мини­мальный, а напряжение сети 114 или 198 В. Время протягивания лен­ты измеряют с помощью секундомера при включении режима вос­произведения. Отклонение показаний секундомера в секундах от 100 с определяет отклонение скорости в процентах от номинального значения. При необходимости скорость регулируется за счет изме­нения напряжения питания двигателя, а также установкой оптималь­ного усилия прижима ролика к тонвалу с помощью перестановки ме­ста зацепления пружины прижимного узла.
Коэффициент детонации измеряют установкой измерительной ленты ЛИБ.4.Д.9 и включением магнитофона в режим воспроизведе­ния. Детонометр подсоединяют к гнезду подключения головных теле­фонов. Коэффициент детонации измеряют при воспроизведении нача­ла полной катушки при максимальном напряжении питания и в кон­це полной катушки при минимальном напряжении питания. Замеры производят в течение 1 — 2 мин. Коэффициент детонации не должен превышать значений, указанных в технических условиях на магнито­фон. В противном случае необходимо проверить наклон рабочего зазора воспроизводящей магнитной головки; усилие прижима при­жимного ролика к ведущему валу; скорость движения магнитной ленты; плавность вращения ролика подмотки; ведущего вала и при­жимного ролика; биение конца ведущего вала. Кроме того, необхо­димо протереть спиртом поверхность прижимного ролика и оси ведущего вала и произвести замену дефектных деталей и узлов и повторить измерения.
Настройку и регулировку канала воспроизведения начинают с размагничивания магнитных головок и механизма протягивания маг­нитной ленты магнитофона. Затем на магнитофон устанавливают из­мерительную ленту и в режиме воспроизведения с помощью лампо­вого вольтметра снимают график зависимости выходного напряже­ния на линейном выходе от частоты воспроизводимого сигнала.


По полученным данным строят частотную характеристику, которая; должна укладываться в поле допусков, указанных в технических ус­ловиях на конкретный магнитофон.
Настройку и регулировку канала записи — воспроизведения осуществляют, подавая от генератора на вход звукоснимателя магнитофона сигнал с частотой 400 Гц. Магнитофон включают в режим записи, а регулятором уровня записи устанавливают стрелку инди­катора в номинальное положение. Ослабляют входной сигнал в 10 раз (на 20 дБ.) и последовательно записывают частоты 63, 125, 500, 2000,6300,8000, 10 000, 12 500 Гц. Перемотав ленту на начало записи, включают магнитофон в режим воспроизведения и с помощью лампо­вого вольтметра измеряют напряжение на линейном выходе маг­нитофона и на зажимах громкоговорителя. По полученным данным строят частотную характеристику, которая должна укладываться в поле допусков, указанное в технических условиях на магнитофон. При воспроизведении регулятор тембра должен находиться в поло­жении максимального подъема частотной характеристики.
Проверку относительного уровня помех в канале воспроизведе­ния осуществляют включением магнитофона в режим воспроизведе­ния без магнитной ленты и измерением напряжения шумов UIU. По­лученную величину сравнивают с измеренным ранее напряжением сигнала Uc при воспроизведении измерительной ленты для провер­ки уровня на частоте 400 Гц. Отношение напряжения шумов к напря­жению сигнала, выраженное в децибелах, характеризует относи­тельный уровень помех в канале воспроизведения. При необходи­мости следует размагнитить магнитные головки с помощью размаг­ничивающего устройства.
Проверку относительного уровня помех в канале-записи — вос­произведения осуществляют, установив на магнитофон катушку с магнитной лентой без записи, которую предварительно-следует раз­магнитить. На. вход Микрофон от звукового генератора подают сигнал напряжением 0,3 мВ частотой 400 Гц. Магнитофон включают в режим «Запись», устанавливают номинальное показание.индикато­ра уровня записи и производят запись в течение 30 — 60 с.


Затем, не меняя положения регулятора уровня записи, осуществляют запись . паузы (без подачи сигнала на вход магнитофона). При этом к маг­нитофонному входу должен быть подключен резистор сопротивле­нием 250 Ом ±10%. После окончания записи ленту перематывают на начало записанного участка. Магнитофон включают в режим «Воспроизведение» и измеряют выходные напряжения сигнала и па­узы. Отношение напряжений паузы и сигнала, выраженное в деци­белах, характеризует относительный уровень помех в канале запи­си — воспроизведения.
Проверку коэффициента гармонических искажений в канале записи — воспроизведения осуществляют, подавая от звукового ге­нератора на вход Звукосниматель магнитофона сигнал напряжением : 400 мВ частотой 400 Гц. Установив номинальное показание индика­тора уровня записи, производят запись в течение 30 с. Затем ленту перематывают на начало записанного участка и магнитофон включа­ют в режим «Воспроизведение». Коэффициент гармонических ис­кажений измеряют на линейном выходе и на зажимах громкоговори­теля.
Регулировка генератора подмагничивания. При регулировке и проверке измеряют ток подмагничивания, ток стирания и частоту генератора подмагничивания. Магнитофон включают в режим «за­пись». Для измерения тока стирания в разрыв вывода стирающей головки, соединенного с общим проводом, включают резистор соп­ротивлением 1 Ом. Ламповым вольтметром измеряют падение на­пряжения на этом сопротивлении. Показание прибора в милливоль­тах будет численно равно значению тока стирания в миллиамперах. Для измерения тока подмагничивания в разрыв вывода универ­сальной головки, соединенного с общим проводом, включают резис­тор сопротивлением 10 Ом. Падение напряжения на этом сопротив­лении определяет ток подмагничивания.
Частоту тока стирания и подмагничивания замеряют частото­мером или по фигурам Лиссажу с помощью звукового генератора и осциллографа.
Относительный уровень стирания проверяют, подавая на вход Звукосниматель магнитофона сигнал от звукового генератора вели­чиной 250 мВ частотой 1000 Гц.


Магнитофон включают в режим «За­пись», устанавливают номинальный уровень записи и производят запись в течение 60 с. Затем ленту перематывают примерно до се­редины записанного участка и осуществляют стирание этого участка без подачи входного сигнала. При этом регулятор уровня записи должен находиться в положении минимального усиления. Ленту перематывают на начало записанного участка. Магнитофон включа­ют в режим «Воспроизведение» и с помощью селективного вольт­метра, настроенного на измерение сигнала частотой 1000 Гц, изме­ряют напряжения на линейном выходе нестертого и стертого участка ленты. Отношение напряжений стертого и нестертого участков ленты, выраженное в децибелах, характеризует относительный уровень-стирания.
Настройку индикатора уровня записи производят, установив на магнитофон измерительную ленту ЛИБ.4.У.9. Магнитофон вклю­чают в режим «воспроизведение» и милливольтметром измеряют напряжение на линейном выходе Uл на частоте 400 Гц. Затем изме­рительную ленту снимают и устанавливают чистую ленту. Подавая сигнал от звукового генератора на вход Звукосниматель, производят запись ряда сигналов с частотой 400 Гц и напряжением 100, ПО, 120, 130 мВ поочередно. Регулятор уровня записи должен находить­ся при этом в положении максимального усиления. Воспроизводят запись и определяют уровень входного сигнала Uc вх, при котором на линейном выходе получается напряжение, равное Uл или на 1,5 дБ меньше.
Затем на вход магнитофона от звукового генератора подают сигнал частотой 400 Гц напряжением, равным Uc, и включают ре­жим записи. С помощью регулировочного резистора устанавливают стрелку индикатора уровня записи в номинальное положение.
Проверку действия системы АРУЗ производят, подавая от зву­кового генератора на вход Звукосниматель магнитофона сигнал на­пряжением 150 мВ частотой 400 Гц. В разрыв вывода универсальной головки, соединенного с общим проводом, включают резистор со­противлением 10 Ом. Магнитофон включают в режим «Запись» без установки на него магнитной ленты.


Ламповым милливольтметром измеряют падение напряжения на этом резисторе. Затем сигнал от звукового генератора увеличивают на 20 дБ и измеряют падение напряжения на резисторе. Оно должно увеличиваться не более чем на 3 дБ. После окончания измерений резистор выпаивают и восста­навливают схему.
Контрольные вопросы
1. Объясните принцип работы магнитофона при записи и воспроизведении.
2. Объясните кинематическую схему лентопротяжного механизма магнитофона с одним электродвигателем.
3. По каким признакам осуществляется классификация магнитофонов?
4. Охарактеризуйте основные отличительные особенности катушечных и кас­сетных магнитофонов.
5. Дайте характеристику основных параметров магнитофона.
6. Расскажите об основных принципах маркировки магнитных лент и их пара­метрах.
7. Какие существуют магнитные головки? Объясните их назначение и отличи­тельные особенности.
8. Как измеряют отклонение скорости движения магнитной ленты от номиналь­ного значения?
9. Как регулируют ток.подмагничивания?
Глава пятнадцатая

ПРИЕМНИКИ ТРЕХПРОГРАММНЫЕ ПРОВОДНОГО ВЕЩАНИЯ И АБО­НЕНТСКИЕ ГРОМКОГОВОРИТЕЛИ
15.1. Принципы построения схем и классификация приемников трехпрограммных и абонентских громкоговорителей
Существующая в стране сеть трехпрограммного проводного веща­ния позволяет осуществлять передачу одной.низкочастотной про­граммы (1-й программы) и дополнительно двух высокочастотных программ (2-й и 3-й программ). Передачи сигналов по 1-й программе воспроизводятся непосредственно обычным абонентским громкогово­рителем. Сигналы 2-й и 3-й программ передаются на несущих часто­тах соответственно 78 и 120 кГц с амплитудной модуляцией. Их воспроизведение осуществляется с помощью трехпрограммного при­емника проводного вещания. Эти устройства по ранее действовав­шему ГОСТ 18286 — 72 назывались трехпрограммными громкогово­рителями.
С 1 января 1983 года введен ГОСТ 18286 — 82 «Приемники трех-программные проводного вещания. Общие технические условия».


В части высокочастотных параметров его требование распространя­ется и на устройства трехпрограммные. Это устройство является дополнением к абонентскому громкоговорителю и совместно с ним выполняет все функции премника трехпрограммного.
Приемник трехпрограммный проводного вещания выполняет сле­дующие функции: разделение частотных каналов принимаемых про­грамм, детектирование амплитудно-модулированного сигнала, уси­ление низкочастотного сигнала и его воспроизведения с помощью встроенного громкоговорителя. Таким образом, приемник трехпро­граммный проводного вещания представляет собой приемник прямо­го усиления с фиксированными настройками на частоты 78 и 120 кГц, совмещенный с абонентским громкоговорителем для воспроизве­дения сигналов низкочастотного канала.
Требования к абонентским громкоговорителям определены ГОСТ 5961 — 76 «Громкоговорители абонентские. Общие технические ус­ловия». Абонентский громкоговоритель содержит согласующий тран­сформатор, регулятор громкости и динамическую головку громкого­ворителя. С помощью согласующего трансформатора обеспечивается согласование сопротивления головки громкоговорителя с сопротив­лением сети проводного вещания.
Радиотрансляционная сеть проводного вещания имеет два но­минальных значения напряжения — 30 и 15 В. Основной является сеть с напряжением 30 В. Сеть с напряжением 15 В используется ограниченно (в некоторых районах страны).
Для воспроизведения сигналов программы звукового вещания, передаваемых по низкочастотному каналу, в приемниках трехпрог-раммных проводного вещания предусматривается два режима рабо­ты: 1) с использованием встроенного усилителя сигналов низкой час­тоты (основной режим), 2) непосредственное воспроизведение сиг­налов программы звукового вещания без использования встроенного УНЧ (дополнительный режим).
15.2. Основные параметры приемников трехпрограммных
Наиболее важные параметры приемников трехпрограммных сле­дующие: диапазон воспроизводимых частот по звуковому давлению (при заданной неравномерности частотной характеристики); взаим­ная защищенность высокочастотных каналов, помехозащищенность высокочастотных каналов от низкочастотного сигнала, отношение сигнал-фон и сигнал-шум усилительного тракта; модуль полного входного электрического сопротивления в заданном диапазоне частот для низкочастотного и высокочастотного каналов; взаимная защи­щенность между высокочастотными каналами при заданных модули­рующих частотах; помехозащищенность высокочастотных каналов от входного низкочастотного канала и низкочастотного канала от входных высокочастотных каналов; помехозащищенность высокочас­тотных каналов от сигналов радиостанций; коэффициент гармоник по электрическому напряжению и звуковому давлению на заданных частотах при различных уровнях входных сигналов; пределы регу­лирования чувствительности на высокочастотных и низкочастотном каналах; диапазон регулирования громкости; изменение уровня сигнала на выходе приемника трехпрограммного после переключения основного низкочастотного, второго и третьего высокочастотных ка­налов.


ГОСТ 18286 — 82 «Приемники трехпрограммные проводного ве­щания» определяет требования к моделям 1-й, 2-й и 3-й групп слож­ности. Промышленностью для широкого применения выпускаются только приемники трехпрограммные 2-й и 3-й групп сложности.
Определение параметров, обеспечиваемых электроакустическим трактом низкой частоты приемника трехпрограммного, аналогично низкочастотным параметрам переносных радиоприемников.
Взаимная защищенность между высокочастотными каналами, помехозащищенность высокочастотных каналов от сигналов низко­частотного канала и помехозащищенность низкочастотного тракта от сигналов каждого высокочастотного канала оцениваются в децибе­лах и выражаются отношением выходных напряжений полезного сигнала и переходной помехи. Взаимная защищенность между высокочастотными каналами при частоте модуляции 1000 Гц состав­ляет не менее 53 дБ, а при частоте 6300 Гц — не менее 40 дБ. Такие же значения имеет параметр помехозащищенности высокочастот­ных каналов от входных низкочастотных сигналов.
15.3. Приемники трехпрограммные 2-й и 3-й групп сложности
Структурная схема приемника трехпрограммного содержит по­лосовые фильтры на частоты 78 и 120 кГц, регуляторы чувствитель­ности на каждый канал, УВЧ, детектор, регулятор громкости, УНЧ, выпрямитель, трансформатор питания и громкоговоритель.
По построению электрической принципиальной схемы приемники техпрограммные 2-й и 3-й групп сложности очень близки. Существу­ют модели обеих групп, в которых используется одна и та же элект­рическая схема. Отличие между ними заключается лишь в построе­нии акустического тракта (использовании различного типа громкого­ворителя) .

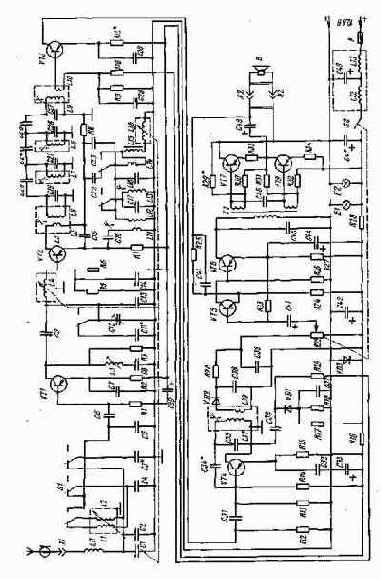

Рис. 15.1. Принципиальная схема трехпрограммного приемника «Сириус-202»
Схема приемника трехпрограммного, выполненного на четырех германиевых транзисторах и трех полупроводниковых диодах с тран­сформаторным выходом, приведена на рис. 15.1. Выбор программ осу­ществляется переключателями S1 ... S3. При включении переключате­ля S1 обеспечивается воспроизведение 1-й программы с уси­лением.


Согласующий трансформатор низкой частоты Т1 при этом обеспечивает согласование сопротивлений трансляционной сети и входа УНЧ. С помощью резистора R3 устанавливается требуемая чувствительность в этом режиме.
При одновременном включении переключателей S1 и S2 обе­спечивается режим воспроизведения 1-й программы без усиления, т. е. сигнал подается на выходной трансформатор Т2 через регулятор громкости R15-2. Сеть переменного тока при этом может быть от­ключена.
Прием программ, передаваемых по высокочастотным каналам (2-й и 3-й программ), осуществляется только при включенном питании от сети переменного тока. Разделение программ осуществляется полосовыми фильтрами, выполненными в виде связанных резонан­сных контуров. Фильтры L1 и L2 выделяют частоты 2-й программы (78±6 кГц), а фильтры L3 и L4 — частоты 3-й программы (120±6 кГц).
Для установки первоначального уровня и компенсации разно­сти уровней служат подстроечные резисторы R9 (для 2-й программы) и R10 (для 3-й программы).
Выделенные фильтрами высокочастотные модулированные коле­бания соответствующего высокочастотного канала поступают на вход УВЧ — на базу транзистора VI. Колебательные контура в его коллекторной цепи L5 и L6 настроены на частоту 120 кГц, а контура L7 и L8 — на чатоту 78 кГц.
Детектор выполнен на диоде V7. Нагрузкой детектора является переменный резистор R15-1, выполняющий функцию регулятора громкости при приеме 2-й и 3-й программ.
Усилитель сигналов низкой частоты выполнен на транзисторах V2, V3, V4 по схеме с трансформаторным выходом (Т2). Транзисторы V2 и V3 включены по схеме составного транзистора. Связь со входом следующего каскада (с базой транзистора V4) — непосредственная. Транзистор V4 включен по схеме с общим эмиттером и выполняет функцию усилителя мощности.
Усилитель низкой частоты охвачен отрицательной обратной связью, напряжение которой снимается с отдельной обмотки выходного трансформатора. Глубина обратной связи зависит от положения движка регулятора громкости R15-1, что дополнительно несколь­ко увеличивает пределы регулировки громкости.


Стабилизация режимов работы каскадов УНЧ обеспечивается за счет наличия от­рицательной обратной связи по постоянному току через резисторы R21 и R22.
Блок питания содержит понижающий трансформатор ТЗ, выпря­мительные полупроводниковые диоды V5 и V6 и сглаживающие филь­тры, состоящие из электролитических конденсаторов С16, С17, С18 и резисторов R20 и R22.
Схемы современных трехпрограммных приемников выполняются на кремниевых транзисторах. Тракт УНЧ в них выполняется по бес­трансформаторной схеме, детектор выполняется на транзисторе, и схема содержит активный фильтр низких частот для увеличения подавления несущих частот высокочастотных каналов (рис. 15.2).
Каскад детектора выполнен на транзисторе V2. Усиленный высо­кочастотный сигнал поступает на коллектор трацзистора V2. На­грузкой детектора служат элементы СП, R12, R10. Для уменьшения нелинейных искажений при детектировании малых сигналов на базу транзистора V2 подается смещение с делителя Rll, R12, R10.
Активный фильтр низких частот, выполненный на транзисторе V3, имеет частоту среза 15 кГц. Он выполнен по схеме эмиттерного пов­торителя, имеющей большое входное сопротивление и малое вы­ходное, необходимое для согласования входа УНЧ с каскадом детек­тора.

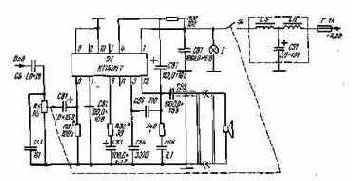

Рис. 15.2. Схема низкочастотного тракта трехпрограммного приемника «Маяк-204»

Тракт УНЧ состоит из усилителя напряжения на транзисторах V4, V5, V6 и усилителя мощности, выполненного на транзисторах V7 и V8 по бестрансформаторной схеме. Регулировка громкости осу­ществляется переменным резистором R1.2, включенным на входе УПЧ.
УНЧ охвачен частотно-зависимой отрицательной обратной связью через цепь R20, R22, С18 и имеет корректирующую цепь R23, R24.
В унифицированной схеме для приемников трехпрограммных 2-й и 3-й групп сложности (рис. 15.3) контурные катушки нерабо­тающего высокочастотного канала замыкаются накоротко. При включении 2-й программы с помощью переключателя S1.3 замыка­ются накоротко L7, а при включении 3-й программы с помощью пе­реключателя S1.4 — L4.

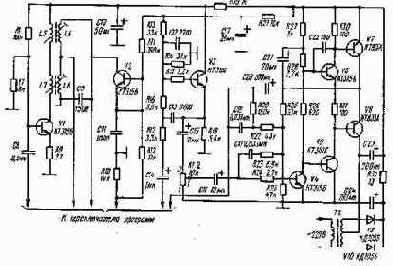

Рис. 15.3. Принципиальная схема унифицированных трехпрограммных приемников 2- и 3-й групп сложности
Другой особенностью унифицированной схемы является исполь­зование в тракте УНЧ каскада, выполненного по дифференциаль­ной схеме на транзисторах VT1 и VT2. Транзистор VT2 является управляющим элементом в цепи обратной связи. Каскады усиления напряжения и мощности тракта УНЧ охваче­ны глубокой отрицательной обратной связью, напряжение которой подается с выхода усилителя через резистор R20 на базу транзисто­ра VT2. Унифицированная схема применена в следующих моделях трех­программных приемников: «Сириус-202», «Медео-201», «Украина-303», «Сибиряк-303».
15.4. Настройка и проверка основных параметров трехпрограммных приемников
Для настройки и проверки параметров трехпрограммных прием­ников используются следующие измерительные приборы: генератор высокочастотных сигналов с амплитудной модуляцией, генератор сигналов звуковой частоты (ГЗ-34, ГЗ-33), анализатор спектра (С-ЗА, С4-44), электронный осциллограф (С1-19Б, С1-59), электронные вольтметры (ВЗ-30, ВЗ-39), измеритель частоты (43-32).
Настройку трехпрограммных приемников производят в последова­тельности, аналогичной настройке радиовещательных приемников, рассмотренной в гл. 12, т. е. от выхода к его входу. Вначале проверяют тракт НЧ без усиления сигнала. Затем осуществляют регулировку блока питания и устанавливают режимы работы каскадов по постоян­ному току. После чего последовательно настраивают и проверяют работу каскадов тракта УНЧ, детектора, каскада УВЧ, полосовых фильтров.
Диапазон воспроизводимых частот по звуковому давлению опре­деляют в звукомерной заглушённой камере с помощью установки для автоматической записи частотных характеристик и измеритель­ного микрофона. Эти измерения проводятся на заводе-изготовителе или на испытательных центрах. Ремонтные предприятия в большин­стве своем не оснащены звукомерными заглушёнными, камерами.
Диапазон воспроизводимых частот по звуковому давлению должен обеспечиваться автоматически, если электрический тракт приемника трехпрограммного настроен правильно, а головка громкоговорителя исправна и полностью соответствует требованиям технических условий.


Модуль полного входного сопротивления измеряют на частотах 80, 1000, 10 000 Гц в двух режимах: при приеме высокочастотных каналов (с включенным питанием); при приеме низкочастотной про­граммы (с выключенным питанием). Измерения производят по схеме, приведенной на рис. 15.4. В первом режиме от генератора подают напряжение 3 В, во втором — 30 (или 15) В. Измерения производят между выводами штепсельной вилки шнура радиосети. Для режима приема высокочастотных каналов дополнительно производят измере­ния относительно нулевой точки усилительного тракта.
Модуль полного входного сопротивления ZBX определяют по схеме рис. 15.4 и вычисляют по формуле zDX= (Uг/UR) R, где Uг — напряжение на выходе генератора; UR — напряжение на резисторе R.
Суммарный коэффициент гармоник по электрическому напряже­нию при включении трехпрограммного приемника на прием высоко­частотных каналов определяют по схеме рис. 15.5 на частоте 1000 Гц. На вход приемника подают модулированный сигнал с напряже­нием несущей частоты, равной номинальной чувствительности (250 мВ). Установочный регулятор чувствительности 2-го и 3-го каналов ставят в положение, соответствующее номинальному выход­ному напряжению, которое контролируется вольтметром. Регулятор громкости при этом должен находиться в положении максималь­ной громкости. Анализатором спектра производят измерение напря­жений основной частоты и гармоник.
Суммарный коэффициент гармоник в процентах определяют по формуле К.г = (U22+U23+U24+ ...)-2/U1, где U1 — напряжение основ­ной частоты (1000 Гц), U-2, U3, U4 — напряжения гармоник 2-й, 3-й, 4-й и т. д.
Аналогично измеряют суммарный коэффициент гармонических искажений по электрическому напряжению при включении прием­ника на прием низкочастотной программы. Сигнал с частотой 1000 Гц подают от генератора звуковой частоты напряжением 30 В.

Рис. 15.4. Схема подключения из­мерительных приборов для изме­рения модуля полного входного сопротивления
Рис. 15.5. Схема подключения из­мерительных приборов для изме­рения коэффициента гармоник по электрическому напряжению


Рис. 15.6. Схема подключения измерительных приборов для из мерения чувствительности
Чувствительность трехпрограммного приемника, включенного на прием низкочастотной программы с использованием усилительного тракта, определяют по схеме, приведенной на рис. 15.6. На вход приемника от генератора подают сиг­нал частотой 1000 Гц такой вели­чины, при котором выходное напря­жение приемника равно номинально­му. Регуляторы громкости и чувст­вительности должны при этом нахо­диться в положении максимальной громкости.
Чувствительность приемника, вклю­ченного на прием высокочастотных каналов, определяют по этой же схеме при подаче на его вход измерительного модулированного сигнала с несущими часто­тами 2-го и 3-го каналов (78 и 120 кГц). Коэффициент модуляции устанавливают равным 70%.
Контрольные вопросы
1. Как осуществляется передача 1-й, 2-й и 3-й программ проводного вещания?
2. Объясните построение принципиальной электрической схемы приемника трех­программного.
3. Какие отличительные особенности имеют схемы современных приемников трех-программных?
4. В какой последовательности настраивают трехпрограммные приемники?
5. Объясните метод измерения модуля полного входного сопротивления, суммар­ного коэффициента гармоник по электрическому напряжению.
Глава шестнадцатая

ТЕХНОЛОГИЯ ЭЛЕКТРОМОНТАЖ­НЫХ
И СБОРОЧНЫХ РАБОТ
16.1. Общие сведения
При ремонте радиоприемников часто требуется изменить или исправить какую-нибудь деталь, узел, блок, т. е. приходится выполнять различные операции электричес­кого и механического монтажа.
При электрическом монтаже контактные выводы радиокомпонентов соединяются с помощью монтажных проводов или печатных проводников на печатных платах. Прак­тически всегда обязательным видом работ при выполнении электрического монтажа яв­ляется пайка.
Под механическим монтажом понимают выполнение различных разъемных и не­разъемных механических соединений отдельных деталей, узлов и блоков.


Разъемные соединения осуществляются с помощью резьбового крепежа — винтов, болтов, гаек, шпилек, хомутиков самой разнообразной конструкции и размеров. Неразъемные соединения выполняются склеиванием, пайкой, сваркой, склепыванием, развальцов­кой.
16.2. Материалы для проведения электромонтажных работ
Для пайки необходимо иметь припои и флюсы. В зависимости от температуры плавления припои подразделяются на тугоплавкие (твердые) и легкоплавкие (мяг-
кие). Твердые припои используются для пайки латуни, стали, алюминия и других ме­таллов. Такие работы при ремонте радиоприемников крайне редки.
Припои, применяемые при пайке монтажных соединений, относятся к группе легкоплавких. Их температура плавления около. 200 ... 300°С. Большое распростране­ние получили оловянно-свинцовые припои ПОС-30, ПОС-40, ПОС-61, ПОС-93. Циф­ры в обозначении указывают содержание олова в припое. Выбор марки припоя зависит от необходимой температуры плавления, типа и размера спаиваемых деталей, толщины проводов, требований к механической прочности пайки и экономических соображений. Чем больше содержание олова в припое, тем больше его стоимость. Наи­более часто используются припаи ПОС-30 и ПОС-40.
Для пайки тонких (диаметром 0,05 ... 0,08 мм) обмоточных проводов (литцендрата и других) и выводов полупроводниковых приборов применяют припой ПОС-61, который имеет наименьшую из всех вышеуказанных припоев температуру плавления 190°С.
Для получения хорошей прочной пайки спаиваемые места должны быть совершен­но чистыми. Это достигается путем механической зачистки спаиваемых проводов или поверхностей деталей и применением при пайке флюсов. Флюсы используются для растворения и удаления окислов и загрязнений с поверхностей спаиваемых деталей металлов и предохранения ее окисления ранее подготовленных (залуженных) спаи­ваемых проводников и деталей.
Флюсы должны переходить в жидкоплавкое состояние при температурах, меньших, чем температура плавления припоя. По своему составу и действию, оказываемому на металл, подвергающийся пайке, флюсы разделяются на химически активные (кислот­ные) и химически пассивные (бескислотные).


Для электромонтажных работ при ремон­ те радиоаппаратуры применение кислотных флюсов недопустимо, поскольку с тече­нием времени остатки флюса разрушают место пайки и нарушается контакт между спа­иваемыми деталями. Особенно губительно действие кислотных флюсов на тонкие про­вода, которые очень быстро разъединяются.
К бескислотным флюсам относится канифоль, приготавливаемая, из сосновой смолы; применяется в виде кусков или порошка. При температуре 150°С канифоль раст­воряет окислы свинца, олова и меди и очищает поверхности при пайке. Качество кани­фоли можно оценивать по цвету. Чем светлее сорт канифоли, тем он лучше для пайки.
На основе канифоли приготавливаются и другие бескислотные жидкие флюсы. Например, порошковая канифоль с добавлением неактивных веществ — спирта, ски­пидара, глицерина.
Для удобства проведения электромонтажных работ промышленностью выпуска­ется припой в виде трубок различных диаметров от 1 до 5 мм, заполненных канифолью. При его применении дополнительные флюсы при пайке монтажных соединений не тре­буются.
Для выполнения электромонтажных работ необходимо иметь различные типы монтажных и намоточных проводов, соединительных кабелей.
 Промышленностью выпускается большая номенклатура, монтажных проводов и кабельных изделий. По характеру строения токопроводящей жилы монтажные прово­да разделяются на одножильные и многожильные, состоящие из отдельных тонких проволочек, скрученных в жгут.
Для создания жесткого монтажа, установки шин заземления и различных пере­мычек на печатных платах применяются одножильные монтажные провода марки ММ (медный мягкий) или ПЛМ (провод мягкий луженый). В случае необходимости при монтаже на эти провода надеваются полихлорвиниловые изолирующие трубки.
Многожильные провода отличаются своей гибкостью и эластичностью и применяются для жгутового соединения узлов и блоков. Эти провода выпускаются с изо­ляцией из полихлорвинила, резины, хлопчатобумажных и шелковых оплеток; покры­ты специальным влагостойким лаком.


Тип провода выбирается в зависимости от особенностей конструкции аппарату­ры и условий эксплуатации. В бытовой радиоаппаратуре наиболее применимы сле­дующие марки проводов: МГВ (провод монтажный гибкий с полихлорвиниловой изо­ляцией), МГШВ (провод монтажный гибкий с шелковой изоляцией в полихлорвиниловой оболочке), ПМВГ (провод монтажный гибкий с изолированной обмоткой из хлопчатобумажной пряжи или стекловолокна и полихлорвиниловым пластиком).
Провод МГВ выпускается с числом токопроводящих проволок в жиле от 7 до 19 и с номинальным сечением жилы 0,1; 0,2; 0,35; 0,5; 0,75; 1,0 мм2. Провод МГШВ — с числом проволок в жиле от 7 до 32 и с номинальным сечением жилы 0,12; 0,35; 0,5; 0,75; 1,0; 1,5 мм2. Провод ПМВГ выпускается с номинальным сечением жилы 0,2;0,35; 0,5; 0,75 мм2.
Для изготовления катушек индуктивности, обмоток трансформаторов, дроссе­лей применяется медный обмоточный провод различного сечения. Наиболее распрост­ранен провод с эмалевой или волокнистой изоляцией. Применяются также провода с комбинированной лаково-волокнистой изоляцией. В качестве волокнистой изоляции применяют хлопчатобумажную пряжу, натуральный шелк, лавсан, капрон и стекло­волокно.
В бытовой радиоаппаратуре наиболее часто применяются провода: ПЭЛ (про­вод с эмалевым лакостойким покрытием), ПЭВ, ПЭВ-1, ПЭВ-2 (провод изолирован­ный с эмалевым высокопрочным покрытием), с различной толщиной изоляции; ПЭЛШО (провод с эмалевым лакостойким покрытием и однослойной шелковой об­моткой).
Для обмоток высокочастотных катушек индуктивности используется специаль­ный обмоточный провод (литцендрат). Он состоит из большого количества тонких эмалированных проводников (от 5 до 21) диаметром 0,05; 0,06; 0,07; 0,1 или 0,2 каж­дый, обмотанных одним или двумя слоями волокнистой изоляции. Наиболее широко-применяемая марка литцендрата — ЛЭШО.
16.3. Подготовка и выполнение пайки
При проведении ремонта необходимо очень внимательно относиться к операции зачистки провода с очень тонкими жилами.


Эта операция в условиях единичного про­изводства часто осуществляется с помощью ножа и требует значительных затрат ра­бочего времени. Неаккуратная, проведенная в спешке зачистка провода сопровождав ется повреждением (надрезом) отдельных проволочек токоведущей жилы. При экс­плуатации надрезы жил проводов могут привести к надлому проводников и наруше­нию работоспособности приемника или ухудшению его чувствительности из-за умень­шения добротности контурных катушек (например, при обрыве нескольких жил литцендрата).
При зачистке проводов с эмалевой изоляцией (ПЭВ, ПЭЛ и других) с помощью ножа проводник кладут на ровную дощечку, а нож держат с некоторым наклоном от себя к зачищаемой поверхности. Проводник при зачистке медленно поворачивают вокруг оси, не касаясь защищенных мест пальцами. Так же зачищают и провода с шелковой и бумажной изоляцией. При этом необходимо первоначально расплести и обрезать слои изоляции. Жилы провода расплетают и расправляют веером на до­щечки, зачищают ножом, а затем снова скручивают в жгут. Скручивание лучше производить с помощью кусочка мелкой шкурки (наждачной бумаги), которой за­жимают пучок жил и, вращая провод, свивают в жгут.
Обмоточные одножильные провода и расплетенные веером многожильные про­вода можно зачищать с помощью епички. Зачищаемый конец провода помещают на очень короткое время (доли секунды) в пламя спички. При этом изоляция сгорает, а провод легко зачищается. Временем выдержки провода в пламени спички (во избе­жание перегорания жилы) определяется пробой на отдельном кусочке такого же провода.
На практике иногда используется метод зачистки с одновременным залуживани-ем проводников малого сечения на боковой стороне спичечного коробка, на котором нанесен слой серы. Вначале на этом месте расплавляют паяльником кусочек кани­фоли, а затем, прижимая провод к этой поверхности спичечного коробка хорошо за­чищенным, залуженным и разогретым паяльником, легким усилием вытягивают из-под него провод.


В результате одновременно происходит разрушение эмалевого покрытия за счет трения о слой серы и залуживание провода. Такую операцию повто­ряют 3 — 4 раза. Если зачищается многожильный провод (например, литцендрат), зачищенные и залуженные жилы скручивают, поворачивая провод и разравнивая припой, паяльником спаивают вместе. Такой метод зачистки и залуживания недо­пустим с помощью паяльника, который долго находился в работе и его рабочая по­верхность (жало) имеет ямки (выгорания), поскольку такой паяльник будет обры­вать тонкие проводники.
Пайка деталей по сравнению с подготовкой поверхностей к пайке занимает очень мало времени. Качество же пайки во многом определяет нормальную работу радио­приемника. Если спаиваемые проводники или поверхности хорошо подготовлены, получить надежную пайку не представляет трудностей. Важно правильно выбрать паяльник (в зависимости от типа ремонтируемого приемника). Вряд ли возможно ис­пользование одного и того же паяльника как для ремонта миниатюрных карманных приемников, так и ремонта сетевых стационарных моделей.
Мощность электропаяльника выбирается в зависимости от сечения спаиваемых проводников или поверхностей. Возможно использование электропаяльника большой мощности и для спаивания малогабаритных деталей (например, на печатной плате карманного приемника). Однако при этом необходимо на жало этого паяльника на­мотать четыре — шесть витков медной проволоки диаметром 2 — 3 мм, конец которой и использовать в качестве жала, предварительно заточив и залудив его.
Для получения пайки высокого качества и прочности необходимо соблюдать сле­дующие условия. Жало электропаяльника должно быть очищено от окалины (нагара), хорошо облужено, с ровной поверхностью, без раковин. Жало должно быть нагрето до требуемой температуры (несколько выше температура плавления припоя). Нор­мальную температуру нагрева жала считают такой, когда припой быстро плавится, но не скатывается с жала, а канифоль сгорает не мгновенно, а остается на жале в виде шипящих капелек.


Если паяльник нагрет недостаточно, то припой на залуживаемых и спаиваемых местах быстро остывает, превращаясь в кашеобразную массу. Место спая оказывается матовым, шероховатым, а пайка при этом получается очень не­прочной. При перегретом паяльнике припой плохо пристает к паяльнику и пережига­ет канифоль. Признаком перегрева служит вскипание канифоли вместо плавления при касании к ней паяльника, сопровождающееся выделением большого количества дыма.
Место пайки необходимо хорошо прогревать до полного расплавления и растека­ния припоя. Чтобы пайка получилась аккуратной, не следует водить паяльником по месту пайки. Нужно держать его так, чтобы припой лучше стекал с паяльника. Время пайки одного контактного соединения должно быть минимальным — не более 5 с, после чего паяльник отнимают от места пайки и дают остыть деталям. Спаиваемые дета­ли должны быть неподвижны до полного затвердевания припоя. После выполнения пайки поверхность паяных мест следует промыть растворителем для удаления остатков флюса.
При ремонте бывает необходимо произвести отпайку вывода детали от печатной платы и обратную впайку. Эту операцию следует производить быстро, не допуская перегрева деталей — в первую очередь это относится к транзисторам и интегральным микросхемам. При этом обязательно следует применять теплоотвод, например, пере­хватывая пинцетом с медными насадками на губках выводы деталей между пайкой и корпусом. С теплоотводом следует производить пайку выводов транзисторов и дета­лей (резисторов, конденсаторов и т. п.), когда расстояние от места пайки до корпу­са менее 8 мм, а также при пайке оголенных проводников или выводов деталей, зак­люченных в полихлорвиниловые трубки.
16.4. Материалы и технология склеивания деталей и узлов бытовой радиоаппаратуры
При ремонте радиоаппаратуры очень широко используется способ соединения различных деталей путем склеивания их специальными клеями и лаками. Для склеи­вания пластмасс, металлов, дерева, резины, тканей используются отличающиеся друг от друга клеи.


В качестве склеивающих материалов при ремонте бытовой радиоаппаратуры наиболее часто используются: полистирольный и бакелитовый лаки, различные марки клея БФ, клей «88», акрилатовый и казеиновый клей.
Полистирольный лак состоит из полистирольной смолы и четыреххлористого углерода и обладает хорошими склеивающими качествами, высокими электроизоля­ционными свойствами и незначительной гигроскопичностью. Применяется для пок­рытия и пропитки высокочастотных катушек и склеивания изделий из полистирола (элементов корпусов радиоприемников, каркасов контурных катушек и т. п.). Раство­ряется в смеси бензола и ксилола. При склеивании зачищенные от грязи и пыли склеи­ваемые поверхности покрывают клеем, прижимают друг к другу и выдерживают на воздухе при температуре 25 ... 35°С в течение 6 ... 10 ч.
Бакелитовый лак представляет собой спиртовой раствор формальдегидной смо­лы. Используется при склеивании гетинакса, текстолита, дерева и пластмасс в лю­бом сочетании, а также для пропитки обмоток силовых трансформаторов. Техноло­гия склеивания такая же, как и при полистирольном клее, за исключением сушки. Сушку производят при температуре 55°С.
Клеи БФ (БФ-2, БФ-4, БФ-6) представляют собой спиртовой раствор фенол-формальдегидной смолы с добавлениями, придающими ему хорошие склеивающие свойства (например, с поливинилбутиралем). Применяется для склеивания металлов, термореактивных пластмасс, керамики, бумаги и картона (БФ-2, БФ-4), резины и тканей (БФ-5). При монтаже радиоапппаратуры клей БФ-6 используется также для проклейки обмоток, жгутов и ниточных бандажей на проводах с волокнистой изо­ляцией. Склеиваемые поверхности тщательно очищают, обезжиривают в течение 15 ... 20 мин при температуре 55 ... 60°С. После охлаждения деталей наносят второй слой клея, дают ему подсохнуть в течение 2 ... 3 мин, соединяют детали и стягивают зажимами. В таком виде детали выдерживают в течение часа при температуре около 140°С (клей БФ-2). Сушку можно производить и при более низкой температуре-даже при комнатной, но при этом значительно увеличивается время сушки и прочность склеенного соединения несколько хуже.


Клей БФ-4 цолимеризуется в течение 2 ... 4 часов при температуре 60 ... 90°С. При склеивании тканей клеем Б.Ф-6 их после склеивания проглаживают горячим утюгом.
Клей «88» применяется для склеивания резины и тканей с металлом или стеклом. Поверхности металла и резины перед склеиванием тщательно зачищаются с по­мощью мелкой наждачной бумаги и протираются бензином. Затем на металл на­носят тонкий слой клея и просушивают в течение 5 ... 10 мин, после чего наносят второй слой клея на металл и один слой клея на резину. Эти слои просушивают в течение 3 ... 5 мин до слегка липкого состояния и затем соединяют, плотно прижимая друг к другу, и выдерживают в таком состоянии в течение 24 ч.
Акрилатовый клей представляет собой раствор двух-трех весовых частей органического стекла в 97 — 98 частях дихлорэтана. Применяется для склеивания деталей из органического стекла. Клей наносят на обезжиренные бензином или ацетоном поверхности, подсушивают на воздухе около одной минуты, после чего в детали соединяют, сильно сжимают и выдерживают в таком состоянии в те­чение 20 ... 30 ч при комнатной температуре.
Казеиновый клей применяется для склеивания дерева и картона. Поверх­ности при склеивании соединяются через несколько минут после нанесения клея выдерживаются под прессом в течение 3 ... 10 ч.
Контрольные вопросы
1. Какие припои и флюсы используют при пайке?
2. Объясните последовательность операции пайки.
3. Какие требования предъявляют к паяльнику при проведении электромон­тажных работ?
4. Какие марки проводов используют при монтаже бытовой радиоаппара­туры?
5. Какие лаки и клеи используют для склеивания деталей различных типов?
Глава семнадцатая

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫ­ПОЛНЕНИИ РЕМОНТНЫХ РАБОТ
17.1. Основные требования техники безопасности
При ремонте радиоаппаратуры необходимо строго выполнять правила техники безопасности. Несоблюдение этих правил может, привести к травмам, поражениям электрическим током, засорению глаз, отравлениям.


Наиболее опасным является возможность поражения током. Следует помнить, что токи силой 50 — 100 мА опасны для жизни, а свыше 100 мА — смертельны. Токи высокой частоты (50 кГц и вы­ше) не вызывают электрического удара, но могут причинить ожоги. Кроме того, они вызывают быструю утомляемость и головную боль.
Опасность поражения током возрастает и с ростом напряжения. Относительно безопасным является напряжение 40 В для сухого помещения и 12 В для помещения с повышенной влажностью. Более высокое напряжение может вызвать смертельное поражение.
Для обеспечения безопасной работы рекомендуется пользовать­ся электрическим паяльником на напряжение не более 36 В. При использовании между спиралью и сердечником можно попасть под опасное для жизни напряжение.
Необходимо регулярно следить за состоянием электрошнуров приборов и сетевых розеток. Включать приемник или прибор в сеть проводами с оголенными концами недопустимо. Необходимо вклю­чать их только с помощью вилки.
Особую осторожность следует соблюдать при работе со снятым корпусом или задней стенкой радиоприемника, находящегося под напряжением. Подключение измерительных приборов к электри­ческим цепям радиоприемника следует производить одной рукой. Другой рукой в это время нельзя прикасаться к шасси радиоприем­ника, трубам парового отопления, водопровода и другим заземлен­ным предметам. Лучше всего в этом случае иметь под ногами сухой диэлектрический коврик, а работу проводить в диэлектрических пер­чатках.
17.2. Воздействие электрического тока и меры по оказанию помощи пострадавшим
Воздействие тока на организм человека может вызвать сокра­щение мышц и паралич сердца, поразить дыхательные органы. Иног­да поражение током сопровождается ожогами тела электрической дугой.
Степень влияния тока на организм человека зависит от величины тока, его частоты, продолжительности воздействия, пути прохож­дения тока и индивидуальных особенностей человека.
Основным требованием при оказании помощи пострадавшему от электрического тока является как можно скорейшее освобожде­ние его от воздействия тока.


Необходимо немедленно отключить ап­ паратуру от сети. При этом необходимо предусмотреть возможность падения пострадавшего на землю или на пол и предотвратить его. Если источник тока отключить не удается, необходимо оторвать че­ловека от токоведущих частей, пользуясь резиновыми перчатками, сухой одеждой, сухой палкой или другим нетокопроводящим пред­метом.
Прикасаться незащищенными руками к голым частям тела, на­ходящегося под напряжением, недопустимо, поскольку в этом слу­чае человек, оказывающий помощь, сам может быть поражен элект­рическим током.
Меры оказания помощи пострадавшему зависят от состояния, в котором находится человек после освобождения его от действия элек­трического тока. Если пострадавший находится в сознании, его следует уложить в удобное положение, накрыть теплой одеждой и до прихода врача обеспечить полный покой. Если пострадавший на­ходится в бессознательном состоянии, но сохранились устойчивые дыхание и пульс, его следует удобно уложить, расстегнуть одежду, создать приток свежего воздуха, дать понюхать нашатырный спирт, обрызгать водой и срочно вызвать врача. Если пострадавший плохо дышит, ему следует делать искусственное дыхание и массаж серд­ца. Наружный массаж сердца проводят одновременно с искусствен­ным дыханием для поддержания кровообращения в организме при отсутствии у пострадавшего пульса. Наружный массаж проводит­ся путем надавливания на относительно подвижную нижнюю часть грудины.
После того как пострадавший начнет дышать, искусственное дыхание производить не следует, так как это может причинить лишь вред.
Контрольные вопросы
1. Расскажите об основных требованиях техники безопасности и производствен­ной санитарии при ремонте радиоаппаратуры.
2. Какой ток и напряжение считаются опасными для жизни?
3. Как осуществляется оказание помощи пострадавшему от электрического тока?
СПИСОК ЛИТЕРАТУРЫ
1. Алексеев Ю. П. Бытовые радиовещательные приемники и их ремонт. — М.: Связь, 1980.
2. Бродский М.


А., Боровик С. С. Радиопримники и их ремонт. — Минск.: Высшая школа, 1976.
3. Кинг Г. Устранение неисправностей транзисторных устройств. — М.: Энергия, 1973.
4. Пабст Б. Определение неисправностей транзисторных радиоприемников. — М.: Энергия, 1970.
5. Алексеев Ю. П. Современная техника радиовещательного приема. — М.: Связь, 1975.
6. Банк М. У. Электрические и акустические параметры радиоприемных устройств. — М.: Связь, 1974.
7. Жмурин П. М. Прием передач стереофонического радиовещания. — М.: Связь, 1973.
8. Жмурин П. М. Стереодекодеры. — М.: Связь, 1980.
9. Мальтийский А. Н., Подольский А. Г. Радиовещательный прием в автомобиле. — М.: Радио и связь, 1982.
10. Милзарайс Я. Я., Мижуев А. Д. Унифицированные электропроигрывающие устройства II класса. — М.: Радио и связь, 1981.
11. Полозов Ю. С. Механизмы- электропроигрывающих устройств. — Л.: Энергия, 1974.
12. Громов Н. В., Залесов Т. Д., Карро-Эст Б. К. Телевизоры, радиоприемники, магнитофоны, электрофоны. Справочная книга. — Л.: Лениздат, 1975.
13. Белов И. Ф., Дрызго Е. В. Справочник по транзисторным радиоприемникам, радиолам и электрофонам. — М.: Сов. радио, 1976.
14. Анисимов Н. В. Транзисторные радиоприемники, радиолы, электрофоны, магнитофоны. Справочник. — Киев: Техника, 1977.
15. Новоселов Л. Е. Сетевые радиолы и электрофоны стереофонические. Справочное пособие. — Л.: Энергия, 1978.
16. Белов И. Ф., Дрызго Е. В., Суханов Ю. И. Справочник по бытовой приемно-усилительной радиоаппаратуре. — М.: Сов. радио, 1980.
17. Алексеев Ю. П., Барсков-Гросман Р. Я., Ососков А. Ф. Радиоприемники, радиолы, магнитолы, тюнеры. Справочник. — М.: Связь, 1980.
18. Крупинин И. Т. Радиоаппаратура и аппаратура звукозаписи высшего и первого классов. Справочник. — М., Радио и связь, 1981.
19. Шевченко В. И., Ткаченко В. И., Городилин В. М. Кассетные магнитофоны. — М.: Связь, 1977.
20. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Изд. 3-е. Под ред. Горюнова Н. Н. — М.: Энергия, 1972.
21. Справочник. Полупроводниковые приборы.


Транзисторы/ Под общей ред. Горюнова Н. Н. — М.: Энергоиздат, 1982.
22. Интегральные микросхемы: Справочник/Б. В. Тарабрин, В. А. Ушибышев, А. Т. Черепанов, Т. М. Шмакова и др.; Под ред. Б. В. Тарабрина. — М.: Радио и связь, 1983.
23. Михайлов И. В., Проношин А. И. Конденсаторы. — М.: Знание, 1973.
24. Справочник. Резисторы/Под ред. Четверикова И. И. — М.: Энергоиздат, 1981.
Оглавление
Предисловие
Глава 1. Электрорадиоэлемеиты, применяемые в бытовой радиоаппаратуре
1.1. Общие сведения
1.2. Конденсаторы
1.3. Резисторы
1.4. Переключатели
1.5. Громкоговорители
1.6. Трансформаторы
1.7. Электрохимические источники постоянного тока
Глава 2. Интегральные микросхемы, транзисторы и диоды, применяемые в бытовой радиоаппаратуре
2.1. Классификация и система обозначений интегральных микросхем
2.2. Классификация и система обозначений транзисторов и полупроводниковых диодов
2.3. Особенности эксплуатации полупроводниковых приборов
Глава 3. Классификация радиовещательных приемников и принципы построения схем
3.1. Классификация радиовещательных приемников
3.2. Основные технические требования, предъявляемые к радиоприемному тракту
3.3. Принципы построения схем радиоприемников различных типов
3.4. Требования к каскадам радиоприемника
Глава 4 Радиоприемники и радиолы 4-го класса и малогабаритные (карманные) радиоприемники
4.1. Малогабаритные (карманные) супергетеродинные радиоприемники
4.2. Переносные радиопримники 4-го класса
4.3. Стационарные радиолы 4-го класса
Глава 5. Радиоприемники, радиолы и магнитолы 3-го класса
5.1. Переносные радиоприемники 3-го класса без УКВ диапазона
5.2. Переносные радиоприемники и магнитолы 3-го класса с УКВ диапазоном
5.3. Стационарные радиолы 3-го класса
Глава 6. Радиоприемники и магнитолы 2-го класса
6.1. Переносные радиоприемники 2-го класса без УКВ диапазона
6.2. Переносные радиоприемники и магнитолы 2-го класса с УКВ диапазоном
Глава 7. Радиоприемники, радиолы, магнитолы, магниторадиолы и тюнеры 1-го класса


7.1. Переносные радиоприемники и магнитолы 1-го класса
7.2. Стационарные радиолы, магниторадиолы и тюнеры 1-го класса
Глава 8. Радиоприемники, радиолы, тюнеры и радиокомплексы высшего класса
8.1. Переносные радиоприемники высшего класса
8.2. Стационарные радиолы и радиокомплексы высшего класса
8.3. Тюнеры высшего класса
Глава 9. Автомобильные радиоприемники и магнитолы
9.1. Особенности построения автомобильных радиоприемников
9.2. Автомобильные радиоприемники без УКВ диапазона
9.3. Автомобильные радиоприемники и магнитолы с УКВ диапазоном
9.4. Автомобильно-переносные радиоприемники
Глава 10. Проверка основных параметров радиоприемника
10.1. Общие положения
10.2. Эквиваленты антенн радиоприемников
10.3. Проверка диапазона принимаемых частот
10.4. Измерение максимальной и реальной чувствительности
10.5. Измерение избирательности по зеркальному каналу
10.6. Измерение избирательности по соседнему каналу
10.7. Измерение нелинейных искажений принимаемого сигнала
10.8. Измерение максимальной выходной мощности
10.9. Проверка действия автоматической регулировки усиления
10.10. Проверка действия автоматической подстройки частоты гетеродина
10.11. Измерение параметров, характеризующих качество приема и воспроизведения стереофонических программ
Глава 11. Возможные неисправности радиоприемников, способы их выявления и устранения
11.1. Причины неисправностей
11.2. Характер неисправностей
11.3. Отыскание неисправности по внешним признакам
11.4. Проверка исправности батарей
11.5. Проверка радиокомпонентов
11.6. Последовательность проверки методом простейших измерений
11.7. Проверка с помощью измерительных приборов
11.8. Неисправности в тракте усиления сигналов низкой частоты
11.9. Неисправности в тракте усиления сигналов промежуточной частоты
11.10. Неисправности стереофонического тракта
11.11. Неисправности входных цепей, УВЧ и преобразователя частоты диапазонов ДВ, СВ, KB
11.12. Неисправности в блоках УКВ
Глава 12. Методика настройки радиоприемников


12.1. Общие сведения
12.2. Проверка и установка режимов по постоянному току
12.3. Настройка блока питания и УНЧ
12.4. Проверка акустических систем и фазировка громкоговорителей
12.5. Настройка каскадов тракта промежуточной частоты
12.6. Настройка и регулировка высокочастотных каскадов тракта AM
12.7. Настройка каскадов блока УКВ
12.8. Настройка сквозного стереофонического тракта радиопримника и блока стерео­декодера
Глава 13. Электрофоны и электропроигрыватели
13.1. Классификация электрофонов и электропроигрывателей и принципы, построения их схем
13.2. Основные параметры электрофонов и электропроигрывателей
13.3. Электропроигрывающие устройства
13.4. Тонармы и головки звукоснимателя
13.5. Регулировка, настройка и проверка параметров электрофонов и электропроигрывающих устройств
Глава 14. Магнитофоны
14.1. Принцип построения схемы магнитофона
14.2. Классификация магнитофонов и их основные параметры
14.3. Магнитные ленты
14.4. Магнитные головки
14.5. Требования к узлам и блокам магнитофона
14.6. Катушечные магнитофоны и приставки
14.7. Кассетные магнитофоны и магнитолы
14.8. Регулировка, настройка и проверка основных параметров магнитофонов
Глава 15. Приемники трехпрограммные проводного вещания и абонентские гром­коговорители
15.1. Принципы построения схем и классификация приемников трехпрограммных и абонентских громкоговорителей
15.2. Основные параметры приемников трехпрограммных
15.3. Приемники трехпрограммные 2-й и 3-й групп сложности
15.4. Настройка и проверка основных параметров трехпрограммных приемников
Глава 16. Технология электромонтажных и сборочных работ
16.1. Общие сведения
16.2. Материалы для проведения электромонтажных работ
16.3. Подготовка и выполнение пайки
16.4. Материалы и технология склеивания деталей и узлов бытовой радиоаппара­туры
Глава 17. Техника безопасности при выполнении ремонтных работ
17.1. Основные требования техники безопасности
17.2. Воздействие электрического тока и меры по оказанию помощи пострадавшим


Список литературы
ББК 32.849
А47
УДК 621.396.62:621.797 (075.8)
РЕЦЕНЗЕНТЫ: Р. Е. СТАРОСЕЛЬСКИЙ, Ю. А. ЦИССЕР
Редакция литературы по радиотехнике
Алексеев Ю. П.
А 47 Бытовая радиоаппаратура и ее ремонт: Учеб. посо­бие для ПТУ. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1984. — 312 с, ил. 50 к.
Рассматриваются принципы, классификации и особенности построения схем и кон­ струкций различных видов бытовой радиоаппаратуры (переносных и автомобильных ра­диоприемников, кассетных магнитол, стационарных радиол, тюнеров, радиокомплексов, электрофонов, магнитофонов, приемников трехпрограммного вещания).
По сравнению с первым изданием, вышедшим в 1980 г., наиболее полно рассмотрены радиоприемные устройства на транзисторах и интегральных микросхемах, системати­зированы пути отыскания и способы устранения неисправностей.
Для учащихся ПТУ, может быть полезна радиолюбителям.
 2402020000—229
А—-----------— 118 — 84                                                    ББК 32.849
 046(01) — 84 6Ф2 124

Основные сведения. Интегральные микросхемы представляют

ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ, ТРАНЗИСТОРЫ И ДИОДЫ, ПРИМЕ­НЯЕМЫЕ В БЫТОВОЙ РАДИОАППА­РАТУРЕ
2.1. Классификация и система обозначений интегральных микросхем
Основные сведения. Интегральные микросхемы представляют собой микроэлект ронные приборы, состоящие из активных (транзисторов, диодов) и пассивных эле ментов (в основном резисторов). В соответствии с ОСТ 11 073.915 — 80 «Микросхемы интегральные. Классификация и система условных обозначений» все выпускае­мые интегральные микросхемы по конструктивно-технологическому исполнению под­разделяют на три группы, которым присвоены следующие обозначения:
1, 5, 6, 7 — полупроводниковые микросхемы; 2, 4, 8 — гибридные микросхемы; 3 — прочие (пленочные, вакуумные, керамические).
В производстве интегральных микросхем для бытовой радиоаппаратуры исполь­зуют первые два вида электронной технологии: полупроводниковые и гибридные микросхемы.
Гибридные методы изготовления микросхем основываются на сочетании тонко­пленочной или толстопленочной пассивной схемы с навесными бескорпусными по­лупроводниковыми приборами.
В полупроводниковых микросхемах [В данном пособии полупроводниковые приборы на принципиальных схемах микросхем обозначены.символом V (VI, V2 и т. д.) в отличие от других схем, на которых они обозначены символом VT (VT1, VT2, VDI, VD2 и т. д.).] все элементы (как активные, так и пассив­ные) формируются в полупроводниковом материале методом диффузии различных примесей.
Гибридные микросхемы являются как бы переходным вариантом между схема­ми, выполненными на дискретных элементах, и полностью полупроводниковыми интегральными микросхемами, имеющими высокую степень интеграции и большую многофункциональность.
Микросхемы для бытовой радиоаппаратуры разрабатывают обычно в виде се­рий, прзволяющих создавать отдельные тракты или законченное радиоэлектронное устройство. Все микросхемы одной серии имеют одинаковую конструкцию и техно­логию изготовления. Они согласованы по напряжению питания, входным и выход­ным сопротивлениям и уровням сигналов.


По существующей системе условное обозначение микросхем состоит из следую­щих четырех элементов: первый элемент — цифра, обозначающая группу микросхе­мы (для микросхем, используемых в устройствах широкого применения, в том числе и для бытовой радиоаппаратуры, перед первым элементом обозначения добавляется буква К); второй элемент — три цифры (от 000 до 999) или две цифры (от 00 до 99), обозначающие порядковый номер разработки серии микросхем; третий элемент — две буквы, соответствующие подгруппе и виду микросхемы; четвертый элемент — ус­ловный номер разработки микросхемы по функциональному признаку в данной серии.
Два первых элемента обозначают серию микросхемы. В бытовой радиоаппара­туре используют интегральные микросхемы с трехзначным обозначением серий.
В обозначении некоторых микросхем после обозначения условного номера раз­работки, т. е. после четвертого элемента, дополнительно указывают буквенное обоз­начение, характеризующее отличие микросхем одного типа по электрическим пара­метрам. Иногда эта конечная буква при маркировке заменяется цветной точкой на корпусе, цвет которой указывается в технических условиях на микросхемы конк­ретных типов.
Обозначение микросхемы наносится на ее корпус, на котором имеется также ключ или специальная метка, относительно которых осуществляется нумерация выводов.
Для бытовой радиоаппаратуры выпускают две серии гибридных интегральных микросхем, изготавливаемых по различным технологиям: микросхема серии К224 — на основе толстопленочной технологии и микросхемы серии К.237 — на основе тон­копленочной технологии. Из полупроводниковых микросхем в бытовой радиоаппаратуре наиболее распространены серии К174, К157, К159, К553.
Перечень буквенных обозначений (третий элемент условного обозначения) и соответствующее им функциональное назначение микросхем приведены в табл. 2.1.
Пример обозначения микросхемы. Полупроводниковая интегральная микро­схема К174УН4Б, используемая в качестве УНЧ в радиоприемниках 4 класса («Ве-га-404», «Хазар-403»):


Таблица 2.1
Третий элемент условного обозначения интегральных микросхем

Подгруппа	Вид 1	Буквенное обозначение
Усилители	Высокой частоты	УВ
	Промежуточной частоты	УР
	Низкой частоты	УН
	Постоянного тока	УТ
	Импульсных сигналов	УИ
	Повторители	УЕ
	Операционные и дифференциальные	УД
	Прочие (например, для активных фильтров)	УП
Генераторы	Гармонических сигналов	ГС
	Прямоугольных сигналов	гг
	Линейно-изменяющихся сигналов	гл
	Сигналов специальной формы	ГФ
Детекторы	Амплитудные	ДА
	Частотные	дс
	Импульсные	ДИ
Преобразователи	Частоты	ПС
сигналов	Напряжения	ПН
	Аналого-цифровые	ПА
	Прочие (например, диодный мост)	ПП
Триггеры	Комбинированные	тк
	Шмитта	тл
Модуляторы	Амплитудные	МА
	Частотные	МС
	Фазовые	МФ
Коммутаторы	Тока	кт
и ключи	Напряжения	кн
	Прочие	кп
Формирователи
импульсов	Прямоугольной формы	АГ
	Специальной формы	АФ
Многофункцио-	Аналоговые	ХА
нальные схемы,	Цифровые	ХЛ
выполняющие	Комбинированные	хк
несколько функций	Прочие	хп
одновременно
Схемы источников	Стабилизаторы напряжения	ЕН
вторичного пита-	непрерывные
ния	Прочие	БП
Фильтры	Верхних частот	ФВ
	Нижних частот	ФН
	Полосовые	ФЕ
	Прочие	ФП
Наборы элементов	Транзисторов	НТ
	Диодов	нд
	Резисторов	HP

К — микросхема используется в радиоаппаратуре широкого применения; 1 — группа микросхемы (по конструктивно-технологическому исполнению); 74 — поряд­ковый номер разработки данной серии микросхем, У — подгруппа; Н — вид микро­схемы (по функциональному назначению); 4 — условный номер разработки микро­схемы в данной серии по функциональному признаку; Б — буква, характеризующая отличие микросхем одного типа по электрическим параметрам.


2.2. Классификация и система обозначений транзисторов и полу­проводниковых диодов
Полупроводниковый диод представляет собой электропреобразовательный при­бор, имеющий электрический переход между двумя областями полупроводника, одна из которых имеет проводимость типа n, а другая — типа р. В зависимости от конструкций контакта между этими областями, т. е. типа перехода, диоды подраз­деляются на плоскостные (с плоскостным переходом) и точечные (с точечным переходом).
Полупроводниковые дирды изготавливаются в основном из германия и крем­ния и имеют два вывода. В бытовой радиоэлектронной аппаратуре диоды исполь­зуются для работы в схемах выпрямления переменного тока, стабилизации напря­жения питания, каскадах преобразования частоты и детекторах.
По назначению полупроводниковые диоды, применяемые в бытовой радио­электронной аппаратуре, подразделяются на высокочастотные, выпрямительные, опорные (или стабилитроны), варикапы.
Высокочастотные диоды используются в схемах выпрямления токов в широ­ком диапазоне частот (до сотен мегагерц), а также для детектирования и преоб­разования высокочастотных сигналов (ВЧ) и сигналов промежуточной частоты (ПЧ).
Выпрямительные диоды, используемые в цепях переменного тока низкой часто­ты (от 50 до 2000 Гц), подразделяют на маломощные — для выпрямления токов до 0,3 А, средней мощности — от 0,3 до 10 А и большой мощности — свыше 10 А. Диоды большой мощности иногда называют силовыми.
Опорные диоды, или стабилитроны, являются полупроводниковыми стабили­заторами напряжения при изменении тока, протекающего через них.
Варикапы — это специально сконструированные диоды, емкость которых изме­няется в зависимости от приложенного к ним постоянного напряжения.
Транзистор представляет собой электропреобразовательный прибор, имею­щий два р-n (n-р) перехода. Конструктивно транзисторы выполняют в виде цилин­дрических или плоских герметизированных корпусов и имеют три вывода: эмиттер, базу и коллектор.


Полевые транзисторы имеют обозначения выводов: исток, затвор, сток, что соответствует выводам обычного транзистора: эмиттер, база, коллектор.
Транзисторы используют для усиления сигналов высокой, промежуточной и низкой частот, генерирования колебаний, а также в схемах преобразования и пе­реключения сигналов.
Условное обозначение полупроводниковых приборов состоит из пяти элемен­тов: первый — буква или цифра, обозначающая исходный материал прибора (Г или 1 — германий, К или 2 — кремний); для приборов, предназначенных для устройств широкого применения, используются буквы Г — для германиевых приборов, К — для кремниевых; второй — буква, обозначающая класс или группу приборов (Т — транзисторы, Д — выпрямительные и универсальные импульсные диоды, В — варикапы, Ц — выпрямительные столбы и блоки); для полевых транзисторов вместо буквы Т (транзистор) используется буква П (полевой); третий — цифра, указываю­щая назначение или электрические свойства прибора (группу мощностей); четвер­тый элемент — двухзначное число (от 01 до 99), указывающее на порядковый но­мер разработки (для стабилитронов — это двузначное число обозначает напря­жение стабилизации); пятый — буква, указывающая разновидность типа из дан­ной группы приборов (обычно применяются буквы А, Б, В, Г и т. д. по алфавиту). Условное обозначение второго и третьего элементов обозначения транзисторов и диодов приведено в табл. 2.2 и 2.3. Условное обозначение третьего и четвертого элементов в обозначении стабилитронов приведено в табл. 2.4.
Таблица 2.2
Второй и третий элементы условного обозначения транзисторов и диодов

Тип транзистора или диода	Второй элемент	Третий элемент для транзисторов и диодов с мощностями
		малой	средней	большой
Транзисторы (германиевые или кремниевые):	T
предельная частота усиле­ния по току не более 3 МГц		1	4	7
предельная частота усиле­ния по току более 3 МГц, но не более 30 МГц		2	5	8
предельная частота усиле­ния по току более 30 МГц		3	6	9
Транзисторы полевые:	П
максимальная рабочая час­тота более 3 МГц		1	4	7
максимальная рабочая частота более 3 МГц, но не более 30 МГц		2	5	8
максимальная рабочая час­тота более 30 МГц		3	6	9
Диоды выпрямительные	Д	1	2	—
Диоды универсальные (с рабо­чей частотой не более 1000 МГц*)	Д
Выпрямительные столбы	Ц	1	2	—
Выпрямительные блоки	Ц	3	4	—
Варикапы**	В	—	—	—

* Диодам универсальным, независимо от мощности, присваивается обозначение 4.
** Варикапам присваивается обозначение 1.
Таблица 2.3
Классификация групп мощностей транзисторов, диодов, выпрямительных столбов и блоков

Тип прибора	Тараметр, опреде- ляющий группу мощности	Значение параметров для групп мощностей
		малой	средней	большой
Транзистор	Мощность, рассеиваемая транзисто- ром, Вт	Не более 0,3	Более 0,3, но не более 1,5 Вт	Более 1,5
Диод выпрями- тельный	Среднее зна- чение прямого тока, А	Не более 0,3 .	Более 0,3, но не более 10	—
Выпрямительные столбы	То же	Не более 0,3	Более 0,3, но не более 10	—
Выпрямительные блоки	— » —	Не более 0,3	Более 0,3, но не более 10	—

Таблица 2.4
Третий и четвертый элементы условного обозначения стабилитронов

Диаметр	Третий элемент	Четвертый элемент
Мощность не более 0,3 Вт
Напряжение стабилизации:
менее 10	1	От 01 до 99
не менее 10 и не более 99 В	2	От 10 до 99
не менее 100 и не более 199 В	3	От 00 до 99
Мощность более 0,3 Вт, но не более 5 Вт
Напряжение стабилизации:
менее 10 В	4	От 01 до 99
не менее 10 и не более 99 В	5	От 10 до 99
не менее 100 и не более 199 В	6	От 00 до 99
Мощность более 5 Вт, но не более 25 Вт
Напряжение стабилизации:
не менее 10 В	7	От 10 до 99
не менее 10 и не более 99 В	8	От 01 до 99
не менее 100 и не более 199 В	9	От 00 до 99

Примечание. При напряжении стабилизации менее 10 В первая цифра четвертого элемента обозна­чает целое число, вторая — десятые доли напряжения стабилизации. При напряжении стабилизации не менее 10 В и не более 99 В четвертый элемент обозначает номинальное напряжение стабилизации. При напряжении стабилизации не менее 100 В и не более 199 В четвертый элемент обозначает разность между номинальным значением напряжения стабилизации и напряжением 100 В.


2.3. Особенности эксплуатации полупроводниковых приборов
При эксплуатации полупроводниковых приборов (диодов, транзисторов, интег­ ральных микросхем) прежде всего необходимо соблюдать полярность подводимых к их выводам напряжений. Транзисторы со структурой р-n-р должны иметь отридательный потенциал на коллекторе по отношению к эмиттеру и базе. Потенциал базы в схеме включения транзистора с общим эмиттером (ОЭ) должен быть от­рицательным по отношению к эмиттеру. Транзисторы с n-р-n структурой должны иметь положительный потенциал на коллекторе и базе по отношению к эмиттеру. Потенциал базы в схеме включения с ОЭ для этого типа транзисторов должен быть положительный.
Неправильное включение транзисторов и интегральных микросхем может при­вести к выводу их из строя даже при подаче на выводы небольших напряжений обратной полярности.
При впаивании транзисторов и интегральных микросхем необходимо соблю­дать меры предосторожности, поскольку выводы их могут сильно нагреваться, а чрезмерный перегрев приведет к выходу их из строя. Время пайки должно быть по возможности минимальным. Для отвода тепла при пайке выводы транзисторов необходимо охватить пинцетом.
Для избежания выхода из строя транзисторов и интегральных микросхем во время пайки за счет возникновения токов утечки между стержнем паяльника, включенного в сетевую розетку, и выводами приборов паяльник должен быть за­землен или включен в сеть через трансформатор.
В случае необходимости при монтаже выводы транзисторов можно сгибать с помощью плоскогубцев с большой осторожностью — места выводов транзисто­ров и диодов очень чувствительны к механическим нагрузкам. Изгибать выводы ближе 5 мм от корпуса и использовать их для крепления транзисторов недопустимо.
В процессе монтажа микросхем должны быть также приняты меры, исключаю­щие повреждение из-за перегрева и механических усилий. Пайка микросхем долж­на производиться групповым паяльником для одновременного прогрева всех выво­дов микросхемы.


Время пайки должно быть не более 3 с. Допускается поочередная пайка выводов микросхемы. При этом интервал между пайками соседних выводов должен быть не менее 10 с. Жало паяльника должно быть заземлено.
Транзисторы и микросхемы при эксплуатации очень чувствительны к темпе­ратуре окружающей среды. Поэтому необходимо обеспечить условия отвода тепла от транзисторов за счет нагревания тепловыделяющими элементами конструкции.
Контрольные вопросы
1. Какие группы конструктивно-технологического исполнения микросхем ис­пользуются в бытовой радиоаппаратуре? Расскажите об их особенностях.
2. Объясните систему обозначений интегральных микросхем.
3. На какие типы подразделяются полупроводниковые диоды в зависимости от назначения?
4. Объясните систему обозначений транзисторов и полупроводниковых диодов.
5. Какими параметрами определяется назначение полупроводниковых диодов и транзисторов?
6. Расскажите об особенностях эксплуатации транзисторов и интегральных микросхем.

с каждым годом. Значительно расширился

Производство бытовой радиоэлектронной аппаратуры в СССР увеличивается с каждым годом. Значительно расширился ее ас­сортимент и повысился технический уровень. Начали выпускаться новые модели бытовой радиоаппаратуры, которые ранее в стране не выпускались: переносные радиоприемники высшего класса; переносные кассетные магнитолы 1...3-го классов и автомобиль­ные магнитолы; стереофонические радиокомплексы и музыкальные центры, содержащие радиоприемное устройство, электропроигрывающее устройство, кассетный лентопротяжный механизм и вынос­ные акустические системы; стереофонические магнитофонные приставки и магнитофоны высшего и 1-го классов; электропро­игрыватели, в том числе с прямоприводным двигателем. Полностью прекращен выпуск моделей бытовой радиоаппаратуры на элек­тровакуумных приборах.
Все больше в бытовой радиоаппаратуре используются интеграль­ные микросхемы, в том числе полупроводниковые, позволяющие полностью заменять, например, усилительные тракты, выполняю­щиеся ранее на дискретных радиокомпонентах.
Государственные стандарты, определяющие принципы клас­сификации и технические требования к бытовой радиоаппаратуре, регулярно (каждые 5 — 6 лет) пересматриваются и уточняются. При этом, как правило, новые стандарты содержат более высокие требования к аппаратуре. Совершенствуются методы испытаний аппаратуры.
В учебном пособии, подготовленном с учетом этих тенденций развития бытовой радиоаппаратуры, в сравнении с книгой Ю. П. Алексеева «Бытовые радиоприемники и их ремонт» (М.: Связь, 1980 г.), расширен материал по рассмотрению схемных особен­ностей моделей, выполненных с использованием интегральных микросхем; увеличен объем глав, посвященных вопросам построе­ния новых типов бытовой радиоаппаратуры, в особенности моде­лей высоких классов; введена новая глава, в которой рассматри­ваются устройство и принцип построения трехпрограммных при­емников проводного вещания; учтены изменения государственных стандартов на бытовую радиоаппаратуру и требования вновь вве­денных стандартов на новые виды радиоаппаратуры.
Все замечания и предложения следует направлять по адресу: 101000 Москва, Почтамт, а/я 693, издательство «Радио и связь».

РАДИОПРИЕМНИКИ, РАДИОЛЫ

И МАГНИТОЛЫ 3-ГО КЛАССА

5.1. Переносные радиоприемники 3-го класса без УКВ диапазона

Принципиальные схемы переносных радиоприемников 3-го клас­са без УКВ диапазона отличаются от рассмотренных в гл. 4 схем двухдиапазонных (ДВ, СВ) переносных радиоприемников только наличием диапазона KB и связанным с этим построением каскада преобразователя частоты. Преобразователь частоты обычно вы­полняется с отдельным гетеродином, а вся схема радиоприемника — на восьми транзисторах.

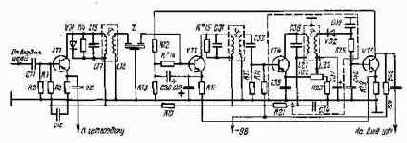

Рис. 5.1. Схема высокочастотных каскадов и тракта промежуточной частоты радио­приемника «Спорт-301»

Базовой моделью для всех переносных радиоприемников 3-го класса без УКВ диапазона (за исключением радиоприемника «Банга») является радиоприемник «Спорт-2», который после не­большой модернизации выпускался под названием «Спорт-301». На рис. 5.1 приведена схема высокочастотных каскадов и тракта промежуточной частоты радиоприемника «Спорт-301» В этих кас­кадах имеются некоторые отличия от рассмотренных ранее схем переносных радиоприемников 4-го класса.

Во входных цепях KB поддиапазонов используются одиночные резонансные контуры L2C2C6C9C11 — 1 — для KBI и L1C1C5C11 -1 — для КВН, которые имеют автотрансформаторную связь со шты­ревой антенной и индуктивную связь с базой транзистора VT1, вы­полняющего функцию смесителя.

Гетеродин выполнен на отдельном транзисторе VT2. Преиму­щество использования такого схемного решения рассмотрено в гл. 4 применительно к схемам переносных радиоприемников 4-го клас­са с KB диапазоном (см. рис. 4.9). Отличительной особенностью схемы радиоприемника «Спорт-301» является то, что напряжение гетеродина, определяющее режим работы преобразователя частоты, подается в цепь эмиттера транзистора смесителя VT1, а принима­емый сигнал — в цепь базы. Оптимальное условие преобразования выполняется при напряжении гетеродина на эмиттере транзистора VT1, равном 70...150 мВ на всех диапазонах.

Неработающие катушки контуров гетеродина замыкаются нако­ротко с помощью контактов переключателя S1 — 6, чтобы исклю­чить в них возникновение собственных колебаний, частота которых может оказаться равной одной из рабочих частот включенного диапазона.
Гетеродинная катушка ДВ L7 замыкается накоротко при работе в диапазоне СВ, а при работе в диапазоне ДВ наобо­рот — замыкается накоротко катушка L8 контура гетеродина СВ. Аналогично замыкаются гетеродинные катушки поддиапазонов KBI L6 и КВП L5 при включении соответственно поддиапазонов КВН и KBI.

Рuc. 5.2. Схема тракта промежуточной частоты радиоприемника «Спорт-304»

Смеситель выполнен на транзисторе VT1 по схеме с общим эмит­тером для принимаемого сигнала, а для сигнала гетеродина — по схеме с общей базой, поскольку при таком включении проходная емкость транзистора меньше, а соответственно меньше влияние выходного сигнала каскада на входной.

Для облегчения настройки на принимаемые радиостанции в некоторых участках поддиапазонов KBI и КВН, где плотность расположения их по шкале радиоприемника очень велика, в пере­носных радиоприемниках 3-го класса наряду с использованием вер­ньерных устройств с большим коэффициентом замедления для пе­редачи вращения от ручки настройки приемника на ось конденса­тора переменной емкости используется плавная подстройка. Эта подстройка осуществляется подключением к контуру гетеродина на каждом поддиапазоне дополнительного подстроечного конденса­тора малой емкости с отдельной ручкой настройки (С19 — 1 и С19 — 2 на рис. 5.1). При изменении емкости этого конденсатора частота гетеродина изменяется незначительно. Этим достигается «растягивание» участка диапазона KB вблизи частоты настройки приемника. Таким образом, настройка на станцию как бы двух­ступенчатая: вначале грубая — с помощью основного конденса­тора переменной емкости, а затем точная, с помощью дополнитель­ного подстроечного конденсатора. Для выделения сигнала про­межуточной частоты в качестве нагрузки смесителя используется пьезокерамический фильтр (Z на рис. 5.1), обеспечивающий требуе­мую избирательность по соседнему каналу.

Двухкаскадный УПЧ выполнен на транзисторах VT3 и VT4, в коллекторные цепи которых в качестве нагрузки включены широ­кополосные резонансные контуры L10C30 и L11C35 соответственно.


Для стабилизации режима второго каскада УПЧ и предотвраще­ния возбуждения при большом сигнале в коллекторную цепь тран­зистора VT4 включен антипаразитный резистор R18.

Из переносных приемников 3-го класса без УКВ диапазона не­которые отличия от рассмотренной схемы имеют радиоприемники «Спорт-304», «Спорт-305» и переносные радиолы «Мрия» и «Мрия-301». Они выполнены на девяти транзисторах.

Основные отличия заложены в тракте УПЧ. Схема его приве­дена на рис. 5.2. Дополнительный каскад на транзисторе VT5 служит высокоомной нагрузкой детектора. Этот каскад улучша­ет также эффективность работы АРУ.

Для АРУ используется постоянная составляющая коллекторного напряжения на нагрузке R28 транзистора VT5, которая подается через делитель напряжения R12 R13 R14 в цепь базы транзистора VT3 первого каскада УПЧ. Кроме того, усиление каскада на тран­зисторе VT3 регулируется напряжением, снимаемым с резистора R29, включенного в цепь эмиттера транзистора VT5. Для улучшения работы АРУ при очень высоких уровнях входного сигнала парал­лельно контуру L17C15 в коллекторной цепи транзистора смесителя VT1 включен ограниченный диод VD1. Диод тем сильнее шунтиру­ет контур, чем больше сигнал на входе приемника.

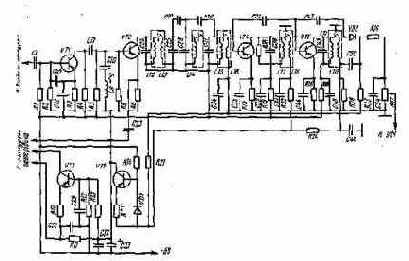

Рис. 5.3. Схема тракта высокой и про­межуточной частот радиоприемника «Банга»

Уменьшение нелинейных искажений, вносимых детектором, и увеличение его коэффициента передачи достигаются подбором нап­ряжения смещения на диод VD2, снимаемого с R22 R23. Напряжение смещения формируется за счет тока эмиттера транзистора VT4 второго каскада УПЧ.

Схема переносного радиоприемника «Банга», имеющего диапа­зоны ДВ, СВ и KB, несколько отличается от всех рассмотрен­ных схем радиоприемников 3-го класса. Отличия заключаются в основном в построении высокочастотного тракта и тракта проме­жуточной частоты (рис. 5.3.). В схеме применен апериодический УВЧ на транзисторе VT1. Для ослабления сигналов с частотой, равной промежуточной, в схеме применен последовательный контур L8C20, настроенный на частоту 465 кГц.



Избирательность по соседнему каналу обеспечивается четырех-контурным ФСС. Связь между первым и вторым контурами ФСС, а также между четвертым контуром и базой транзистора VT4 — индуктивная. Второй и третий, а также третий и четвертый контуры имеют внешнеемкостную связь через конденсаторы С27 и СЗО. Ве­личина связи выбирается исходя из требований обеспечения по­лосы пропускания тракта ПЧ 7,5...8,0 кГц на уровне — 6 дБ.

Двухкаскадный УПЧ построен на одноконтурных каскадах на транзисторах VT4 и VT5 с нейтрализацией внутренних обратных связей через конденсаторы С37, С47, через которые на базы тран­зисторов VT4 и VT5 подаются напряжения выходного сигнала в противофазе напряжениям сигнала, поступающим туда же через емкости коллектор — база транзисторов.

Питание транзисторов каскадов УВЧ, смесителя и гетеродина, а также базовых цепей транзисторов VT4 и VT5 тракта УПЧ произ­водится от стабилизатора напряжения, выполненного на транзис­торе VT6 и кремниевом диоде VD1. Стабилизация осуществляется за счет свойства транзисторов сохранять практически постоянным ток в коллекторной цепи при изменении напряжения между кол­лектором и эмиттером и при неизмененном смещении на базе.

Напряжение базового смещения стабилизировано опорным ди­одом VDJ (Д101), который работает на прямолинейном участке вольт-амперной характеристики. При изменении напряжения пи­тания ток, проходящий через транзистор VT6, а следовательно, и напряжение на его нагрузке, будут изменяться незначительно. Наг­рузкой же транзистора VT6 являются цепи питания транзисторов вышеуказанных каскадов. В результате при разряде батарей напря­жение питания этих каскадов будет изменяться незначительно до определенного уровня, заданного напряжением стабилизации.



5.2. Переносные радиоприемники и магнитолы 3-го класса с УКВ диапазоном

Общие сведения. Все многообразие переносных радиоприемни­ков и магнитол 3-го класса с УКВ диапазоном по построению их структурных схем можно разделить на две группы: модели с сов­мещенным трактом УПЧ АМ-ЧМ и модели с разделенными трак­тами УПЧ AM и УПЧ ЧМ.



Более распространенными являются модели первой группы. Построение в них тракта AM аналогично рассмотренным схемам радиоприемников 3-го и 4-го классов без УКВ даипазона, но в тракте промежуточной частоты одни и те же транзисторы исполь­зуются как в тракте AM, так и в тракте ЧМ сигналов. Высоко­частотные каскады УКВ диапазона — входная цепь, УВЧ и преоб­разователь частоты — представляют собой блок УКВ. Транзис­торы (или интегральные микросхемы), работающие в блоке УКВ, в других каскадах радиоприемника не используются.

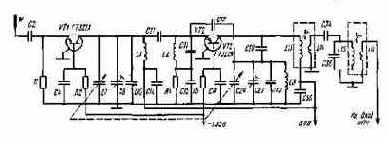

Рис. 5.4. Схема высокочастотных каскадов тракта УКВ радиоприемника «Рига-302»

Построение структурных схем с раздельными трактами УПЧ АМ-ЧМ до недавнего времени являлось принадлежностью моделей более высоких классов (высшего, 1-го и, очень редко, 2-го классов). Однако уже начали выпускаться и переносные модели 3-го класса с раздельными трактами УПЧ АМ-ЧМ (например, магнитола «Эв-рика-302»).

По используемой элементной базе схемы переносных радио­приемников и магнитол 3-го класса с УКВ диапазоном выполнены:

полностью на германиевых транзисторах (радиоприемник «Рига-302»), с использованием кремниевых и полевых транзисторов (маг­нитола «Вега-326»);

с использованием интегральных микросхем серии К224 (радио­приемники: «Орион-301», «Орион-302», «Урал-301», «Урал-302», «Восход-308», «Восход-320», «Сокол-308»; магнитолы: «Ореанда-301», «Ореанда-302», «Вега-320», «Томь-305»);

с использованием интегральных микросхем серии К237 (маг­нитола «Эврика-302»).

Блоки УКВ. Блок УКВ практически во всех радиоприемниках (за исключением радиоприемника «Рига-302») выполняется в виде функционально законченного экранированного узла. Это вызвано необходимостью максимально уменьшить излучение УКВ гетеро­дина радиоприемника на частотах, попадающих в спектр частот телевизионных каналов, чтобы исключить помехи при приеме теле­визионных передач.

Схема блока УКВ переносных радиоприемников и магнитол 3-го класса может быть выполнена: на двух транзисторах («Рига-302»); на трех транзисторах («Вега-326»); на одном транзисторе и интегральной микросхеме («Орион-301» и др.); на одной интег­ральной микросхеме («Эврика-302»).



Наиболее простая схема блока УКВ в радиоприемнике «Рига-302» (рис. 5.4.) выполнена на двух германиевых транзисторах ГТ322А. Транзистор VT1 выполняет функцию УВЧ, VT2 — преоб­разователя частоты.

Входная цепь в УКВ диапазоне радиоприемника «Рига-302» от­сутствует. Сигнал с штыревой антенны подается через конденсатор С2 непосредственно на эмиттер транзистора VT1. Входное сопротив­ление транзистора в схеме с общей базой на частотах УКВ диапа­зона составляет 40...50 Ом. Оно оказывается практически согласо­ванным с сопротивлением штыревой антенны, поэтому входной кон­тур не используется.



Рuc. 5.5. Схема блока УКВ магнитолы «Вега-326»

В коллекторную цепь транзистора VT1 включен резонансный контур L1C7C8C10, перестройка которого в диапазоне принимаемых частот УКВ диапазона (65,8...73 МГц) осуществляется секцией блока конденсаторов переменной емкости С7. Резонансный контур УВЧ со стороны преобразователя нагружен на очень низкое вход­ное сопротивление транзистора VT2 (около 30...50 Ом). Поэтому для обеспечения требуемой избирательности по зеркальному каналу связь контура УВЧ со входом преобразователя частоты осуществля­ется через конденсатор СП малой емкости (3 пФ).

Транзистор гетеродинного преобразователя частоты VT2 выпол­няет три функции: генерирование колебаний, смешение принима­емого сигнала с сигналом гетеродина и усиление сигнала про­межуточной частоты. Гетеродин работает как генератор с само­возбуждением по схеме с общей базой. Частота гетеродина выб­рана выше частоты принимаемого сигнала. Напряжение обратной связи с контура гетеродина через конденсатор С12 подается в эмиттерную цепь транзистора VT2. Дроссель L2 и конденсатор СП в цепи эмиттера служат для создания условий самовозбуждения ге­теродина. Сопряжение настроек контуров гетеродина и УВЧ осу­ществляется подстроечными конденсаторами С8 и С27.

В коллекторную цепь транзистора — преобразователя частоты включен двухконтурный фильтр L13C28, L15C36, настроенный на промежуточную частоту 10,7 МГц.


Конденсатор С28 является од­ новременно емкостью первого контура фильтра промежуточной час­тоты и емкостью связи контура гетеродина с коллектором. Связь между контурами фильтра ПЧ — индуктивно-емкостная, через катушку связи L14 и конденсатор С34. Для согласования вход­ного сопротивления тракта промежуточной частоты с выходным соп­ротивлением преобразователя частоты предназначена катушка связи L16, индуктивно связанная с катушкой L15 второго контура фильтра промежуточной частоты.

Схема блока УКВ магнитолы «Вега-326» выполнена на трех кремниевых транзисторах (рис. 5.5.). Входной контур L2C2C3 — широкополосный, настроен на среднюю частоту диапазона УКВ (69,5 МГц). Связь контура с антенной — индуктивная, с помощью катушки связи L1. Связь контура с эмиттером транзистора VT1 (КТ368Б) каскада УВЧ — емкостная, через делитель напряжения С2СЗ.

В коллекторную цепь транзистора VT1 включен резонансный контур L3C5C6C7C8C10, перестраиваемый в диапазоне принима­емых частот с помощью конденсатора переменной емкости С8.

Сигнал с контура УВЧ через конденсатор связи СП подает­ся на базу транзистора VT3 (К.Т339А), выполняющего функцию смесителя и включенного по схеме с общим эмиттером.

Гетеродин выполнен на транзисторе VT2 (КТ339А) по схеме с общей базой. Контур гетеродина L14C17C18C19C22C23 Сва|, перестраивается с помощью конденсатора переменной емкости С19, объединенного в один блок с конденсатором С8.

Напряжение обратной связи с коллектора на эмиттер VT2 подается через конденсатор С12. Напряжение с контура гетеро­дина через конденсатор С15 подается на базу транзистора сме­сителя.

Нагрузкой смесителя является двухконтурный полосовой фильтр, состоящий из двух индуктивно связанных контуров L5C20 и L6C24. Фильтр настроен на промежуточную частоту 10,7 МГц. Сигнал промежуточной частоты со второго контура фильтра ПЧ подается на вход УПЧ через катушку связи L7.

В блоке УКВ используется автоматическая подстройка час­тоты гетеродина (АПЧ) с помощью емкости варикапа VD1 (Д902), включенного в контур гетеродина через конденсатор С23. Управляющее напряжение на варикап подается с частот­ного детектора через резистор R14.





Рис. 5.6. Структурная схема системы АПЧ

Принцип работы АПЧ пояс­няется структурной схемой рис. 5.6. При отклонении частоты гете­родина (или частоты настройки приемника), а следовательно, и промежуточной частоты, от номи­нального значения на выходе час­тотного детектора появится по­стоянное напряжение, величина и полярность которого зависят от величины и знака расстройки. Это напряжение воздействует на управляющий элемент (варикап), включенный в контур гетеродина. В результате емкость варикапа изменяется, а следовательно, изменяется и частота гетеродина так, что промежуточная частота становится равной номиналь­ному значению (10,7 МГц).

Эффективность системы АПЧ оценивается коэффициентом автоподстройки К, т. е. отношением начальной расстройки Дfн (без действия системы АПЧ) к остаточной расстройки Аfо, к которой сводится начальная расстройка при включении системы АПЧ:



Остаточная расстройка тем меньше, чем больше коэффици­ент автоподстройки, который зависит от крутизны характерис­тики частотного детектора Sa, В/кГц, и крутизны характерис­тики варикапа 5вар, кГц/В: K = 1 — SaSnap.

Для правильной работы АПЧ необходимо, чтобы коэффици­ент автоподстройки К был больше единицы. Это может быть, если знаки крутизны характеристик частотного детектора SA и варикапа 5вар противоположны. Тогда при увеличении частоты гетеродина частотный детектор создает напряжение такой по­лярности, при которой емкость варикапа вызовет уменьшение частоты гетеродина. Чем больше SA и SBap, тем больше К.

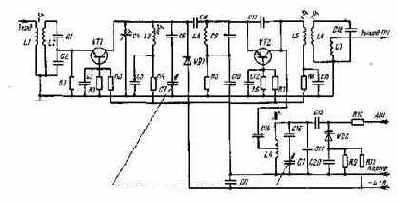

Рис. 5.7. Схема блока УКВ радиоприемника «Орион-301»

Характеристика частотного детектора имеет форму S-кривой (см. рис. 5.10). Крутизна ее зависит от выбранных параметров контура частотного детектора. Увеличение крутизны 5Д ограни­чивается полосой пропускания частотного детектора. Крутизна характеристики зависимости емкости варикапа от приложенно­го постоянного напряжения SBap зависит от положения рабо­чей точки, т. е. от опорного напряжения смещения и от степени включения варикапа в контур гетеродина.


Чем больше коэффи­циент включения варикапа в контур гетеродина, тем больше ска­зывается его управляющее воздействие.

Блок УКВ радиоприемника «Орион-301» (рис. 5.7) выпол­нен на одном транзисторе VT1 и одной интегральной микросхе­ме. Этот блок является унифицированным и используется в ряде других моделей переносных радиоприемников и магнитол 3-го класса. Входная цепь блока рассчитана на работу от шты­ревой антенны и представляет собой широкополосный неперерас-страиваемый последовательный контур L1C1. В контур входит также входная емкость транзистора VT1, выполняющего функ­цию УВЧ. Контур настроен на среднюю частоту УКВ 69,5 МГц.



Рис. 5.8. Схема тракта усиления сигналов промежуточной частоты радиоприемника «Орион-301»

Транзистор VT1 (ГТ313Б) включен по схеме с общей базой. В его коллекторной цепи включен резонансный контур L2C3C4 — 2С5, перестройка которого в диапазоне принимаемых частот осуществляется с помощью секции блока конденсаторов пере­менной емкости С4 — 2. Сопряжение настройки контура УВЧ с контуром гетеродина осуществляется изменением индуктивности контурной катушки L2 с помощью сердечника и емкости подстроечного конденсатора S5. Со входом смесителя контур УВЧ свя­зан с помощью катушки связи L3.

Гетеродин и смеситель выполнены на микросхеме К224ХА1А. Гетеродин построен на транзисторе VT3 микросхемы, который включен по схеме с общей базой. Обратная связь между коллек­тором и эмиттером осуществляется через конденсатор С6 (3,9 пФ), подключенный к выводам 7 и 9 микросхемы, и конденсатор ем­костью 0,033 мкФ, находящийся внутри микросхемы.

Транзистор VT2 микросхемы, выполняющий функцию смеси­теля для сигнала промежуточной частоты, включен по схеме с общим эмиттером. Эмиттер транзистора соединен с корпусом че­рез развязывающий конденсатор емкостью 0,033 мкФ, находя­щийся внутри микросхемы, небольшую часть катушки контура гетеродина L4 и конденсатор С8. Через эту же цепочку к эмиттеру подводится напряжение гетеродина, снимаемое с части контура L4CWC8C4-4 — CBapCllC12.



Для автоматической подстройки частоты гетеродина в контур гетеродина включен варикап VDJ (Д902), управляющее напря­жение на который подается с частотного детектора через фильтр . R10C13R9.

Перестройка контура гетеродина осуществляется одной из сек­ций С4-4 блока конденсаторов переменной емкости С4 (см. рис. 5.7). Особенностью этого четырехсекционного КПЕ является то, что его две секции используются для перестройки контуров УКВ диапазона, а две другие — для перестройки контуров диапазонов ДВ, СВ и КВ.

Нагрузкой смесителя является одиночный контур L5C7, наст­роенный на промежуточную частоту 10,7 МГц. Связь контура со входом первого каскада тракта усиления сигналов промежуточной частоты индуктивная — с помощью катушки связи L6.

Схема блока УКВ, выполненного полностью на одной интег­ральной микросхеме (в магнитоле «Эврика-302»), очень незначи­тельно отличается от схемы блока УКВ переносного радиоприем­ника 2-го класса «Меридиан-202», рассмотренный в гл. 6 (см. рис. 6.4). Поэтому в данном разделе эта схема блока УКВ не рассмат­ривается. Отличия заключаются лишь в построении входной цепи и связи контура УВЧ со смесителем.



Рис. 5.9. Схема тракта промежуточной частоты магнитол «Вега-320» и «Томь-305»

Тракт промежуточной частоты ЧМ сигналов (тракт УПЧ ЧМ). Как уже отмечалось, в переносных радиоприемниках и магнито­лах 3-го класса преимущественно используется схема совмещенного тракта усиления сигналов промежуточной частоты AM и ЧМ сигналов. По используемой же элементной базе в современых мо­делях такой тракт строится на интегральных микросхемах серии К224 или на транзисторах.

Схема совмещенного тракта УПЧ АМ-ЧМ базовой модели 3-го класса (радиоприемника «Орион-301») на микросхемах приведена на рис. 5.8.

Тракт ЧМ сигналов выполнен на трех интегральных микросхе­мах серии К224: К224ХА2 (D1), выполняющей функцию первого каскада УПЧ; К224УР2 (D2, D3), выполняющих функции соответ­ственно второго и третьего каскадов УПЧ.

Микросхема D1 содержит два транзистора.


Из них только транзистор VI используется для усиления сигналов ПЧ тракта ЧМ. Сигнал с выхода блока УКВ подается в цепь базы этого транзис­тора (вывод 1 микросхемы). Нагрузкой каскада является полосо­вой фильтр L3C1, L4C10 с внешнеемкостной связью между кон­турами с помощью конденсатора С4. Каждая контурная катушка полосового фильтра экранируется отдельно.

Полосовой фильтр с одной стороны подключен к выводу 4 мик­росхемы D1, а с другой — к выводу 1 микросхемы D2, т. е. на вход второго каскада усилителя промежуточной частоты. Для обеспе­чения согласования, т. е. для максимальной передачи сигнала, на входе второго каскада УПЧ применяют неполное включение кон­тура L4.

В коллекторную цепь транзистора VI микросхемы D2 (вывод 4 микросхемы) включен полосовой фильтр L7C14 L8C18 также с внешнеемкостной связью между контурами через конденсатор С15.

Третий каскад УПЧ построен на микросхеме D3. Нагрузкой кас­када является полосовой фильтр L9C20 L11C24, который однов­ременно является фазовращающим трансформатором частотного детектора.

Схема совмещенного тракта промежуточной частоты АМ-ЧМ, выполненного на транзисторах (в магнитолах «Вега-320» и «Томь-305») приведена на рис. 5.9. Особенностью этого ЧМ тракта яв­ляется использование для усиления сигналов промежуточной час­тоты в диапозоне УКВ не только транзисторов совмещенного трак­та УПЧ (3 — VT1... VT3), но и транзисторов 2 — VT1 и 2 — VT2, которые в тракте AM выполняют функции соответственно смесителя и ге­теродина диапазонов ДВ, СВ, КВ.

При работе в диапазоне УКВ транзисторы 2 — VT1 и 2 — VT2 вклю­чены по схеме с общим эмиттером. Каскад на транзисторе 2 — VT2 апериодический. Его коллекторной нагрузкой служит резистор 2 — R12. Нагрузкой транзистора 2 — VT1 является пара связанных контуров 3 — -LI 3 — С2 и 3 — L2 3 — С7. Диод 3 — VD1 при работе в диа­пазоне УКВ закрыт, а диод 3 — VD4 открыт. База транзистора 3 — VT1 подключена к «общему» проводу (корпусу радиоприемника) через конденсаторы 3 — С10, 3 — С13 и диод 3 — VD4, т.


е. транзистор вклю­чен по схеме с общей базой.

Нагрузкой транзистора 3 — VT1 в тракте ЧМ служат связанные контуры 3 — L6 3 — С16 3 — L7 3 — С21. Дальнейшее усиление сигналов промежуточной частоты тракта ЧМ осуществляется каскадом на транзисторе 3 — VT2, включенном для сигналов ПЧ ЧМ по схеме с общей базой. Нагрузкой каскада является пара связанных конту­ров 3 — L9 3 — С24 3 — L10 3 — С26.

Последний усилительный каскад в тракте УПЧ ЧМ выполнен на транзисторе 3 — VT3, включенном по схеме с общим эмиттером. Нагрузкой каскада в тракте ЧМ являются связанные контуры 3 — L13 3 — СЗО 3 — L15 3 — С34. Усиленный сигнал промежуточной частоты детектируется дробным детектором на диодах 3 — VD7 и 3 — VD8.

Построение тракта ЧМ с двойным преобразованием частоты (в магнитоле «Вега-326»), рассмотренное в гл. 7 первого издания учебного пособия, дальнейшего распространения не получило, поэ­тому в настоящем издании построение этого тракта не рассматри­вается.

Построение раздельного тракта УПЧ ЧМ, используемого в не­которых переносных моделях 3-го класса (например, в магнитоле «Эврика-302»), аналогично построению этого тракта в радиопри­емнике 2-го класса «Меридиан-202», рассмотренному в гл. 6 (см. ( рис. 6.6).

Детектор ЧМ сигналов. В переносных радиоприемниках 3-го класса, как и в большинстве радиоприемников с УКВ диапазоном, для преобразования сигналов промежуточной частоты в сигналы звуковой частоты используется схема симметричного дробного детектора. В схеме тракта УПЧ радиоприемника «Орион-301» (см. рис. 5.8) контур дробного детектора L9C20 является коллек­торной нагрузкой третьего каскада УПЧ (микросхемы D3). Наря­ду с детектированием ЧМ сигналов дробный детектор обеспечи­вает подавление сопутствующей паразитной амплитудной моду­ляции и вырабатывает управляющее напряжение для системы АПЧ гетеродина блока УКВ.

Паразитная амплитудная модуляция возникает при изменениях уровня сигнала на входе приемника или напряжения питания, на­личия различных индустриальных помех, неравномерности частот­ной характеристики резонансного тракта и т.


п. Подавление этой нежелательной AM осуществляется благодаря наличию на диодах VD1 и VD2 фиксированного постоянного смещения за счет напря­жения на конденсаторе нагрузки С29 большой емкости (5 мкФ). При резких изменениях амплитуды сигнала на контуре L11C24 (за счет паразитной AM) увеличивается ток через диоды; нагруз­ка диодов остается практически неизменной в течение времени из-менения амплитуды, поскольку постоянная времени цепи С29, R14, R15 выбрана большой. Входное сопротивление диодов VD1 и VD2 уменьшается, что приводит к - уменьшению добротности контура L11C24 и уменьшению на нем амплитуды высокочастотного нап­ряжения, а следовательно и напряжения на выходе детектора, т. е. к подавлению амплитудных изменений сигнала.

Высокая степень подавления паразитной AM во всей полосе пропускания зависит от правильности настройки контуров поло­сового фильтра L9C20 L11C24 и симметричности схемы дробного детектора. Полосовой фильтр является фазовращающим транс­форматором, который создает необходимое соотношение фаз. Для обеспечения симметричности схемы дробного детектора в контур­ной катушке L11 применена бифилярная намотка. Через катушку связи передается реакция цепей диодов в первичный контур L9C20 полосового фильтра.

Когда на каскад детектора поступает сигнал с частотой, рав­ной промежуточной, с контура L11C24 на диоды VD1 и VD2 по­даются напряжения, равные по амплитуде и противоположные по фазе. При этом на конденсаторах С25 и С26, которые имеют одина­ковую емкость (680 пФ), появится постоянное напряжение одина­кового значения, но противоположной полярности относительно корпуса приемника. Напряжение на выходе дробного детектора при этом будет равно нулю. Такое соотношение напряжений может быть только при точной симметрии плеч детектора. Разброс пара­метров диодов может нарушить эту симметрию. Для компенсации асимметрии схемы в плечи дробного детектора включены симмет­рирующие резисторы R10 и R11. Один из этих резисторов (R10) является полупеременным для упрощения настройки схемы.


Из­ менение сопротивления этого резистора позволяет при настройке детектора установить максимальное подавление паразитной AM.

Выходное напряжение частотного детектора снимается со сред­ней точки соединения конденсаторов С25 и С26 и через фильтр R12C30 подается на вход УНЧ. Конденсатор С28 отфильтровывает высокочастотную составляющую, проникающую на выход дробного детектора.

Частотная характеристика дробного детектора (рис. 5.10) имеет форму S-кривой. Напряжение на выходе дробного детекто­ра зависит от частоты принимаемого сигнала и имеет три макси­мума. Средний (полезный) максимум соответствует точной наст­ройке приемника на частоту принимаемого сигнала (настройке на среднюю точку S-кривой). Боковые максимумы появляются из-за детектирования сигнала на боковых скатах S-кривой. Они нежела­тельны, ибо вызывают побочные настройки.

С выхода дробного детектора через фильтр R27C45 (см. рис. 5.8) подается управляющее напряжение на варикап в контуре гетеро­дина блока УКВ для АПЧ гетеродина. Как видно из рис. 5.10, а, при неточной настройке приемника на частоту принимаемого сиг­нала, а следовательно отклонении промежуточной частоты от свое­го номинального значения, на выходе дробного детектора появля­ется постоянное напряжение положительной или отрицательной полярности в зависимости от увеличения или уменьшения значе­ния промежуточной частоты. Величина этого напряжения зависит от величины отклонения промежуточной частоты. Попадая на ва­рикап контура гетеродина, это напряжение изменяет его емкость и тем самым осуществляет подстройку частоты гетеродина до обес­печения номинального значения промежуточной частоты.



Рис. 5.10. Зависимость выходного на­пряжения частотного детектора от расстройки сигнала:

а — частотная (статическая) характеристика; о — зависимость напряжения звуковой частоты

Тракт высокой и промежуточной частоты сигналов с амплитуд­ной модуляцией (тракт ВЧ-ПЧ AM). Построение высокочастотных каскадов тракта AM переносных радиоприемников и магнитол 3-го класса с УКВ диапазоном, выполненным на транзисторах (вход­ных цепей, УВЧ, преобразователя частоты), а также тракта проме­жуточной частоты AM сигналов, аналогично рассмотренным в §5.1.


Особенности заключаются лишь во включении контуров в коллекторные цепи транзисторов, которые используются как для усиления сигналов с частотой 465 кГц (ПЧ AM), так и сигналов с частотой 10,7 МГц (ПЧ ЧМ), и в схемах включения самих тран­зисторов (с ОЭ или с ОБ).

Схема совмещенного тракта ПЧ АМ-ЧМ, выполненного на транзисторах (магнитол «Вега-320» и «Томь-305»), приведена на рис. 5.9. Контуры ПЧ AM и ПЧ ЧМ в каждом каскаде тракта включены последовательно. Работа схемы в тракте ПЧ ЧМ рассмот­рена ранее. При работе в тракте AM коллекторной нагрузкой транзистора 2-VT1, выполняющего функцию смесителя, является контур 3 — L3 3 — С4, который через обмотку связи 3 — L4 связан с пьезокерамическим фильтром Z, обеспечивающим необходимую селективность по соседнему каналу и полосу пропускания тракта AM.

С пьезокерамического фильтра сигнал промежуточной часто­ты поступает на базу транзистора 3 — VT1, включенного для сиг­нала ПЧ AM по схеме с общим эмиттером. При работе в диапазо­нах тракта AM диод 3 — VD1 открыт и шунтирует контур ПЧ ЧМ 3 — Ы 3 — С2, диод 3 — VD4 закрыт, что и обеспечивает включе­ние транзистора 3 — VT1 по схеме с общим эмиттером. Нагрузкой транзистора 3 — VT1 в тракте AM является контур 3 — L5 3 — С19 3 — С 20.

Дальнейшее усиление сигнала промежуточной частоты тракта AM осуществляется каскадом на транзисторе 3 — VT2, включен­ном для этого сигнала по схеме с общим эмиттером. Нагрузкой каскада является контур 3 — L8 3 — С25 3 — С27.

Последний усилительный каскад в тракте ПЧ AM выполнен на транзисторе 3 — VT3, включенном по схеме с общим эмиттером. Нагрузкой каскада является контур 3 — L12 3 — С32.

Усиленный сигнал ПЧ AM детектируется диодом 3 — VD6 и подается на вход УНЧ. Сигнал АРУ снимается с контура 3 — L12, 3 — С32 через катушку связи 3 — L11, детектируется диодом 3 — VD5 и подается на базу транзистора 3 — VT1. Усиленный сиг­нал АРУ снимается с эмиттера транзистора 3 — VT1 и подается на базу транзистора 2 — VT1. Такая система АРУ, при которой на­пряжение регулирования подается от одного регулируемого кас­када к другому, называется эстафетной.



В высокочастотных каскадах тракта AM на интегральных мик­росхемах (см. рис. 5.8) микросхема D1 выполняет функцию преоб­разователя частоты. На одном транзисторе микросхемы V2 выпол­нен гетеродин по схеме индуктивной трехточки с подачей напря­жения гетеродина в цепь эмиттера смесителя. Контуры гетероди­нов подключаются к выводам 7 и 9 микросхемы. Построение и подключение контуров аналогично приведенным на рис. 5.1. На другом транзисторе микросхемы VI выполнен смеситель сигналов диапазонов ДВ, СВ и КВ. Нагрузкой смесителя является фильтр сосредоточенной селекции, состоящий из контуров L1C3, L2C5, L5C8C9. Связь между контурами фильтра осуществляется с по­мощью конденсаторов связи С2, .Сб. Первый контур ФСС имеет индуктивную связь с коллекторной цепью транзистора VI микро­схемы (вывод 4). На входе смесителя включен последовательный фильтр 2 — L9 2 — С25. Он настроен на частоту 465 кГц и подав­ляет мешающий сигнал этой частоты.

Микросхемы D2 и D3 в тракте AM служат первым и вторым каскадами УПЧ. Нагрузкой каскадов являются одиночные резо­нансные контуры L6C16C17 и L10C21.

Амплитудный детектор выполнен по последовательной схе­ме на диоде VD4 (Д9В).

Схема АРУ в тракте AM эстафетного типа: Напряжение АРУ снимается с R2, R3 и подается в цепь базы транзистора первого каскада УПЧ AM (вывод 2 микросхемы D2). При уменьшении усиления этого каскада уменьшается ток эмиттера транзистора VI. Следовательно, уменьшается напряжение на резисторе в эмиттерной цепи. Это напряжение через вывод 5 подается в цепь базы транзистора VI смесителя диапазонов ДВ, СВ и KB (вывод 2 микросхемы D1).

Раздельный тракт ВЧ-ПЧ AM в переносных моделях 3-го клас­са выполняется на двух интегральных микросхемах типа К237 (рис. 5.11, а). Микросхема Dl K237XA1 совместно с навесными элементами выполняет функцию УВЧ, гетеродина и смесителя. Усилитель высокой частоты — апериодический, выполнен на тран­зисторе V1 микросхемы (рис. 5.11, б). Напряжение принимаемого сигнала со входных контуров через фильтр для ослабления помех со стороны телевизионных станций C25L1C27 подается на вы­вод 1 микросхемы (базу транзистора V1). Напряжение питания транзистора VI может изменяться под действием напряжения АРУ (с вывода 13 микросхемы).


С уменьшением этого напряже­ ния ток эмиттера транзистора VI уменьшается и усиление кас­када УВЧ падает.

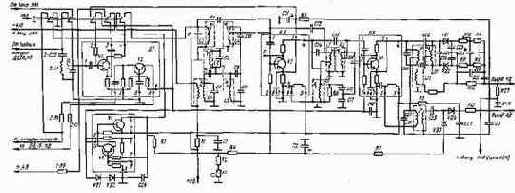

Рис. 5.11. Схема раздельного тракта ВЧ-ПЧ AM магнитолы «Эврика-302»

а — принципиальная схема тракта; б — электрическая схема микросхемы K237XAI; в — электрическая схема микросхемы К237ХА2

Последовательный колебательный контур L10 С24, настроен­ный на частоту 465 кГц и включенный между выводом 11 микросхемы и цепью питания, служит для ослабления сигнала с часто­той, равной промежуточной.

Усиленный сигнал с коллектора транзистора VI (вывода 14 микросхемы) через конденсатор С28 подается на базу транзис­тора V2 микросхемы (вывод 11) и одновременно на базу тран­зистора V3. На этих транзисторах построен балансный смеситель.

Напряжение гетеродина подается в эмиттерные цепи тран­зисторов V2 и V3 с коллектора транзистора V4 микросхемы. Гетеро­дин выполнен на транзисторах V4 и V5 микросхемы. Переменное напряжение с контура гетеродина подается на базу транзистора V4 (вывод 5 микросхемы). В цепи эмиттера транзистора V4 включены последовательно три резистора (300, 400 и 60 Ом). Сум­марное сопротивление этих резисторов значительно больше сопротивления перехода эмиттер-база транзистора V4. Поэтому практически все напряжение, снимаемое с контура гетеродина, оказывается приложенным к этим резисторам и делится между ними. Напряжение, снимаемое с резистора 60 Ом, подается на ток в цепи коллектора транзистора V5 проходит через контур гетеродина и создает на нем переменное напряжение.

Постоянное напряжение на базу транзистора V5 подается с эмиттера транзистора V4 через резистор 6 кОм.

Амплитуда колебаний гетеродина стабилизирована каскадом на транзисторе V6 микросхемы. Стабилизация осуществляется следующим образом. С резисторов 400 и 60 Ом переменное на­пряжение подается на базу транзистора V6. При возрастании, например, переменного напряжения на контуре, переменное на­пряжение на базе транзистора тоже увеличивается. Это приводит к росту постоянной составляющей коллекторного тока транзисто­ра V6, протекающей через резистор 4 кОм.


Падение напряжения на этом резисторе увеличивается. Постоянное напряжение на базе транзистора V4 и коллекторе транзистора V5 уменьшается. Токи транзисторов V4 и V5 также уменьшаются, что и приво­дит к уменьшению переменного напряжения на контуре гетеро­дина.

Напряжение промежуточной частоты выделяется на контуре Lll СЗЗ, подключенном к коллекторам транзисторов V2 и V3 смесителя (к выводам 10 и 12 микросхемы). Чтобы напряжение гетеродина не проникало на выход смесителя и далее в тракт УПЧ необходимо обеспечивать симметричность двух половин контурной катушки относительно среднего вывода.

Избирательным элементом тракта УПЧ, обеспечивающим тре­буемую селективность по соседнему каналу, является пьезокерамический фильтр Z (ФП1П-024).

Вторая микросхема тракта УПЧ AM D2 К237ХА2 (см. рис. 5.11, а) выполняет функции усиления сигналов промежуточ­ной частоты, детектора и усилителя постоянного тока (УПТ) сигналов АРУ.

Сигнал промежуточной частоты с катушки связи контура Lll СЗЗ через конденсатор С37 поступает на выход 1 микро­схемы (базу транзистора V1 рис. 5.11, в). На транзисторе VI выполнен первый каскад УПЧ. Напряжение питания на транзистор V1 подается от УПТ сигналов АРУ (с эмиттера транзистора V2 микросхемы). В коллективную цепь транзистора VI включен пьезокерамический фильтр (вывод 14 микросхемы). На выходе пьезокерамического фильтра включен контур L12 С35 С36, обес­печивающий дополнительную селективность по соседнему каналу и препятствующий просачиванию напряжения гетеродина в тракт УПЧ.

Сигнал промежуточной частоты с пьезокерамического фильтра подается на вход трехкаскадного апериодического усилителя сигналов ПЧ (на вывод 5 микросхемы), выполненный на тран­зисторах V4, V5 и V6 с непосредственной связью. Усилитель охвачен двойной отрицательной обратной связью по постоянному напряжению (с коллектора транзистора V6 на базу транзистоpa V4 и с эмиттера транзистора V6 на эмиттер транзистора V4), которая позволяет повысить стабилизацию усиления кас­кадов и уменьшить нелинейные искажения.



Изменением сопротивления подстроечного резистора R16 можно изменять коэффициент усиления УПЧ и установить оп­тимальный режим работы детектора. Подстроечным резисто­ром R17 осуществляется выбор рабочей точки транзистора V4 микросхемы и подбор величины отрицательной обратной связи.

Каскад на транзисторе V7 микросхемы является эмиттерным повторителем. Его входное сопротивление очень велико и практически не шунтирует коллекторную нагрузку транзистора V6.

На транзисторе V8 микросхемы выполнен детекторный кас­кад с эмиттерной нагрузкой (резистор 1 кОм). Конденсатор С42, подключенный между выводами 9 и 10 микросхемы, осущест­вляет фильтрацию сигнала промежуточной частоты. Сигнал низ­кой частоты снимается с вывода 9 микросхемы и через низко­частотный фильтр С43 R19 С44 подается на вход УНЧ.

Для работы АРУ служит постоянная составляющая напря­жения, снимаемого с нагрузки детектора ( с эмиттера транзис­тора V8), которая через 7?С-фильтр подается на базу транзис­тора V3 микросхемы. Элементами фильтра являются резистор 10 кОм (находится в микросхеме и включен между эмиттером транзистора V8 и базой транзистора V3) и цепочка С38, R14, подключенная к выводу 6 микросхемы (к базе транзистора V3). При отсутствии сигнала напряжение на базе транзистора V3 мало и транзистор практически заперт. Ток через резистор 15 кОм в цепи базы транзистора V2 очень мал. Напряжение на базе транзистора V2 близко к напряжению источника питания, а на­пряжение на эмиттере этого транзистора приблизительно на 0,6 В ниже.



Рис. 5.12. Схема тракта низкой частоты магнитолы «Вега-320» с использованием микросхемы К224УР5

При увеличении сигнала постоянная составляющая напряже­ния на эмиттере транзистора V8 увеличивается, транзистор V3открывается. Увеличивается падение напряжения на резисторе 15 кОм в цепи базы транзистора V2, а напряжение на базе и соответ­ственно на эмиттере транзистора V2 уменьшается. Напряжение АРУ, снимаемое с вывода 13 микросхемы, уменьшается, что при­водит к уменьшению усиления регулируемых каскадов.



Усилитель низкой частоты. Тракт усиления сигналов звуковой частоты в переносных радиоприемниках и магнитолах 3-го класса выполняется либо полностью на транзисторах, либо на транзисто­рах и интегральных микросхемах серии К224. Схема УНЧ магни­толы «Вега-320», выполненной на микросхеме К224УР5 и шести транзисторах, приведена на рис. 5.12. Тракт УНЧ состоит из усили­теля коррекции, предварительного усилителя и усилителя мощ­ности.

Сигнал низкой частоты с регулятора громкости R1 поступает через конденсатор С4 на базу транзистора VT1 усилителя коррек­ции. Усилитель коррекции выполнен по двухкаскадной схеме.с не­посредственной связью на транзисторах VT1 и VT2. Смещение на базу транзистора VT1 подается с эмиттера транзистора VT2 через резистор R6. Уменьшение коэффициента передачи на высоких час­тотах обеспечивается за счет отрицательной обратной связи через конденсаторы С5 и Сб.

С коллектора транзистора VT2 сигнал поступает на регуляторы тембра. Регулировка тембра по высоким частотам осуществляется переменным резистором R9, а по низким частотам — переменным резистором R11.

Через цепочку С12, R16 сигнал подается на микросхему D2 (на вывод 5), которая выполняет функцию предварительного уси­лителя. Микросхема содержит четырехкаскадный апериодический усилитель с непосредственными связями (на транзисторах V2... V5 микросхемы). На транзисторе VI микросхемы выполнен регу­лируемый усилитель обратной связи, который обеспечивает пос­тоянство напряжения на базе транзистора V2. Изменением соп­ротивления подстроечного резистора R12 можно в некоторых пре­делах изменять напряжение на базе транзистора VI. При этом изменяется ток коллектора этого транзистора, а соответственно и напряжение на базе транзистора V2.

Второй каскад (на транзисторе V3 микросхемы) является эмит-терным повторителем. Этот каскад используется в качестве согла­сующего между двумя каскадами (на транзисторах V2 и V4), выпол­ненными по схеме с общим эмиттером, чтобы избежать шунтирования предыдущего каскада малым входным сопротивлением последую­щего.



На транзисторе V5 микросхемы выполнен каскад с коллектор­ной нагрузкой. Эта нагрузка является симметричной, поскольку оба плеча усилителя мощности включены по схеме с общим коллек­тором.

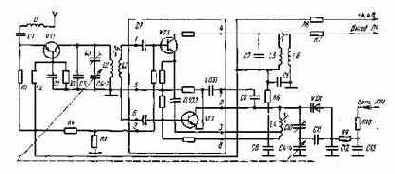

Рис. 5.13. Схема блока УКВ-2-2Е

Усилитель мощности выполнен по бестрансформаторной схеме на четырех транзисторах VT3...VT6. Начальное смещение тран­зисторов усилителя мощности и обеспечение симметрии плеч устанавливается с помощью подстроенного резистора R12. С выхода усилителя мощности сигнал через конденсатор С20 подается на громкоговоритель.

Коэффициент усиления тракта УНЧ в небольших пределах можно регулировать за счет изменения величины сопротивления резистора R17, т. е. за счет изменения отрицательной обратной связи, подаваемой с выхода усилителя (с точки соедийения эмит­теров транзисторов VT5 и VT6 усилителя мощности) на вывод 3 микросхемы.



5.3. Стационарные радиолы 3-го класса

Транзисторные радиолы 3-го класса выпускаются трех типов: монофонические («Илга-301»), монофонические с панорамно-объем­ным звучанием («Сириус-315-пано»), стереофонические («Вега-312-стерео», «Вега-319-стерео», «Вега-323-стерео»). Все выпускае­мые стационарные радиолы 3-го класса имеют УКВ диапазон.

Построение структурной схемы радиоприемного тракта моно­фонической радиолы «Илга-301» аналогично построению тракта ВЧ-ПЧ AM и ЧМ переносной магнитолы «Вега-320» (см. § 5.2, рис. 5.9). Новые отличительные особенности от рассмотренных ранее переносных моделей 3-го класа имеются в стереофонических радио­лах и в радиоле с панорамно-объемным звучанием «Сириус-315-пано».

Блоки УКВ. Во всех выпускаемых транзисторных радиолах 3-го класса применяется унифицированный блок УКВ-2-1, рассмот­ренный в §5.2 применительно к магнитоле «Вега-326» (см. рис. 5.5). В некоторых моделях ранних выпусков (радиолы «Вега-312-стерео» и «Вега-319-стерео») используется унифицированный блок УКВ-2-2Е (рис. 5.13).

Этот блок УКВ, кроме того, используется в переносных радио­приемниках 2-го класса «Океан-209», «Спидола-207» и стереофо­ническом тюнере 1-го класса «Рондо-101-стерео».



В названии блока заложено его структурное построение: пер­вая цифра «2» обозначает, что блок построен на двух транзисторах; вторая цифра «2» — в блоке имеется два перестраиваемых по вы­сокой частоте контура; буква «Е» — эти контуры перестраиваются с помощью двухсекционного конденсатора переменной емкости.

В блоке УКВ используются транзисторы ГТ-313, включенные по схеме с общей базой. Первый транзистор VT1 (ГТ-313Б) вы­полняет функцию УВЧ, второй — VT2 (ГТ-313А) — функцию гете­родинного преобразователя частоты.

Входная цепь блока УКВ представляет собой широкополосный входной контур L2C1C2, настроенный на среднюю частоту диапа­зона 69,5 МГц и имеющий полосу пропускания, равную ширине диа­пазона частот УКВ. Связь контура с антенной — индуктивная, с по­мощью катушки связи L1, а с транзистором — емкостная, через делитель С1С2.

Резонансный контур L3C4C6C7, включенный в коллекторную цепь транзистора VT1, перестраивается в диапазоне рабочих час­тот с помощью конденсатора переменной емкости С7. Особеннос­тью схемы УВЧ является включение параллельно его контуру дио­да VD1 (Д20) для уменьшения перегрузок и предотвращения ухо­да частоты гетеродина УКВ при наличии сильных сигналов на вхо­де приемника (десятки — сотни милливольт). Этот диод выпол­няет функцию ограничителя. За счет тока коллектора транзистора на резисторе R4 создается начальное смещение (около 0,2 В) на диод, определяющее величину сигнала, при котором начинает ра­ботать система ограничения усиления.

Связь контура УВЧ с каскадом гетеродинного преобразователя частоты осуществляется через конденсатор С8. Для ослабления шунтирующего действия входного сопротивления ПрЧ на контур УВЧ, а следовательно и обеспечения необходимой селективности по зеркальному каналу, емкость С8 берется малой.

Контур L4C7C16C17 включен в коллекторную цепь транзис­тора VT2 через емкость связи С14. Напряжение обратной связи с коллектора через конденсатор С13 подается в цепь эмиттера.


Для обеспечения условий самовозбуждения, т. е. для компенсации фа­зового сдвига, возникающего в -транзисторе на высоких частотах, в цепь эмиттера включены дроссель L8 и конденсатор С9. Для повы­шения стабильности работы гетеродина в блоке УКВ применена электронная АПЧ за счет изменения емкости варикапа VD2 (Д902), включенного в контур гетеродина. С делителя R9R11 на диод VD2 подается запирающее напряжение около 1,5 В для получения ис­ходной емкости варикапа.

В контуре гетеродина отсутствует подстроечный конденсатор. Сопряжение настроек контуров УВЧ и гетеродина осуществляется изменением индуктивности контурных катушек L3 и L4 с помощью сердечников и изменением емкости контура УВЧ с помощью под-строечного конденсатора С4.

В коллекторную цепь транзистора преобразователя частоты включен двухконтурный фильтр L5C14, L6C18, настроенный на частоту 10,7 МГц. Для согласования выходного сопротивления блока УКВ с входным сопротивлением УПЧ служит катушка свя­зи L7.

Тракт промежуточной частоты сигналов AM и ЧМ (тракт ПЧ АМ-ЧМ) в радиолах 3-го класса выполняется только по принципу совмещенного, т. е. транзисторы используются как для усиления сигналов ПЧ ЧМ (10,7 МГц), так и для усиления сигналов ПЧ AM (465 кГц).

С точки зрения обеспечения требований избирательности по соседнему каналу в транзисторных радиолах 3-го класса исполь­зуются два принципа построения тракта ПЧ AM и ЧМ:

1. Разделение функций избирательности и усиления по каска­дам тракта. Избирательность и полоса пропускания определяются фильтрами сосредоточенной селекции (ФСС), включенными обыч­но в первых каскадах тракта, а необходимое усиление достигается за счет последующих апериодических или резонансных усилите­лей.

2. Равномерное распределение избирательности и усиления по каскадам тракта. В этом случае колебательные системы, создаю­щие требуемую избирательность, одновременно определяют также и усиление тракта.

Построение тракта ПЧ АМ-ЧМ, выполненного по первому прин­ципу, т.


е. с сосредоточенной избирательностью в первых каскадах, показано на рис. 5.14. В тракте ЧМ избирательность по соседнему каналу обеспечения фильтром сосредоточенной селекции, вклю­ченным во втором каскаде УПЧ ЧМ и содержащим четыре кон­тура: L24C28; L25C33; L26C35; L27C37. Связь между парами соседних контуров ФСС емкостная. Конденсаторы связи С31, С34, С36 подключены к контурным катушкам через отводы. Это позво­ляет выбрать величину конденсаторов связи относительно большой, что облегчает настройку тракта и способствует повторяемости ха­рактеристик ФСС.

Первый каскад УПЧ ЧМ на транзисторе VT1 — апериодичес­кий. В тракте AM этот транзистор выполняет функцию гетеродина диапазонов ДВ, СВ, КВ. Дальнейшее усиление сигналов ПЧ ЧМ осуществляется апериодическими каскадами на транзисторах VT3... VT5.

В тракте AM селективность по соседнему каналу обеспечивает­ся пьезокерамическим фильтром Z ФП1П-024, включенным меж-, ду транзистором VT2, выполняющим в этом тракте функцию сме­сителя, и каскадом УПЧ на транзисторе VT3. Согласование вход­ного и выходного сопротивлений ПКФ осуществляется посредст­вом контуров L22C29, L29C38C39 и соответствующих катушек связи L23 и L28.

Нагрузкой транзистора VT6 служит одиночный контур L32, С52, к которому через катушку связи L33 подключен детектор AM сигналов VD5 и цепь АРУ.

Сигнал АРУ через резисторы R34 и R8 подается на базу тран­зистора VT2 и через резисторы R22 и R20 — на базу транзистора.



Рис. 5.14. Схема тракта промежуточной частоты радиолы «Сириус-315-пано» с разделением функций селективности и усиления по каскадам

Особенностью схемы тракта УПЧ AM (см. рис. 5.14) является наличие диодов VD2 и VD3, предназначенных для обеспечения прохождения сильных сигналов через усилительный тракт без ис­кажений. При увеличении сигнала, когда начинает действовать система АРУ, уменьшается ток, проходящий через транзистор VT3 и диод VD2. Динамическое сопротивление диода возрастает, что вызывает увеличение отрицательной обратной связи и соответст­венно — уменьшение усиления каскада.



Режим работы диода VD3, включенного между коллекторами транзисторов VT3 и VT4, выбран таким образом, что при отсутст­вии сигнала или при малом сигнале диод закрыт. При увеличении сигнала по мере срабатывания системы АРУ напряжение на кол­лекторе транзистора VT3 увеличивается. Диод VD3 при этом от­крывается и создает отрицательную обратную связь в каскаде, выполненном на транзисторе VT4. Чем больше величина сигнала, тем меньше усиление этого каскада.

Равномерное распределение селективности и усиления по кас­кадам тракта УПЧ используется в стереофонических радиолах 3-го класса (рис. 5.15). Избирательность по соседнему каналу обеспечивается двухконтурными полосовыми фильтрами в каждом каскаде как в тракте ЧМ, так и в тракте AM.

Тракт УПЧ ЧМ содержит четыре усилительных каскада на транзисторах VT1... VT4. Нагрузками каскадов являются двух-контурные полосовые фильтры L14 С14; L15 С18; L24 С29, L26 С34; L29 С43; L31 С46; L34 С50, L37 С52. Связь между контурами каждого каскада индуктивная.

В тракте AM транзисторы VT1 и VT2 выполняют функции со­ответственно гетеродина (VT1) и смесителя (VT2). Нагрузкой смесителя является двухконтурный фильтр L25C30, L27L28C35, настроенный на промежуточную частоту 465 кГц. Дальнейшее усиление сигналов ПЧ AM осуществляется каскадами на транзис­торах VT3 и VT4. Нагрузкой транзистора VT3 является двухкон­турный полосовой фильтр L30C44, L32C47. Нагрузкой транзис­тора VT4 служит одиночный контур L35C51, к которому через обмотку связи L38 подключен детектор сигналов AM VD8 и цепь АРУ.

Стереодекодер является новым элементом радиоприемного трак­та (по отношению ко всем ранее рассмотренным моделям). Он используется в стереофонических моделях и служит для преобра­зования принятого и усиленного комплексного стереофонического сигнала в два низкочастотных сигнала. Сигнал на вход стереоде-кодера подается с выхода частотного детектора.

Из трех, используемых в бытовых радиоприемных устройствах методов декодирования комплексного стереофонического сигнала, в стереофонических радиолах 3-го класса используется метод сум­марно-разностного преобразования с разделением спектров низ­кочастотного (тонального) и надтонального сигналов.


Принци­пиальная схема стереодекодера, используемого в стереофоничес­ких радиолах 3- го класса, приведена на рис. 5.16.

Поступающий с частотного детектора комплексный стереофо­нический сигнал усиливается каскадом на транзисторе VT1 и по­дается на базу транзистора VT2, выполняющего функцию усили­теля-восстановителя поднесущей частоты. Усилитель-восстанови­тель представляет собой каскад с положительной обратной связью. В коллекторной цепи транзистора VT2 включен контур L2 С4, на­строенный на частоту поднесущей 31,25 кГц. За счет положительной обратной связи через катушку L1 обеспечивается увеличение добротности контура до 100. Это необходимо для восстановления поднесущей на 14 дБ. Подстройка добротности контура, а соответ­ственно и степени восстановления поднесущей, осуществляется подстроечным резистором R10.

Восстановленная поднесущая, модулированная по амплитуде разностным сигналом А — В (надтональная составляющая), уси­ливается каскадом на транзисторе VT3. В коллекторной цепи транзистора VT3 включен контур L3C8, настроенный на частоту поднесущей. С катушки связи L4 надтональная составляющая поступает на балансный детектор. На выходе детектора получа­ется разностный сигнал (А — В).

Одновременно тональная составляющая комплексного сте-реофоническоого сигнала, представляющая собой сумму право­го и левого каналов (А + В), после усиления каскадом на тран­зисторе VT1 через фильтр R5C3R9 подается на суммирующе-вычитающую схему на резисторах R15...R22. На эту же схему подается разностный сигнал (А — В) с балансного детектора на диодах VD1...VD4.



Рис. 5.15. Схема тракта промежуточной частоты радиолы «Вега-323-стерео» с равно- мерным распределением избирательности и усиления по каскадам

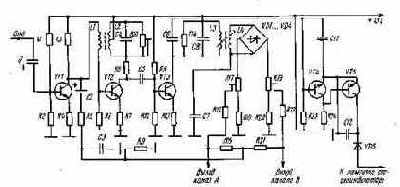

Рис. 5.16. Схема блока стереодекодера радиолы «Вега-323-стерео»

В результате сложения суммарного и разностного сигналов получаются раздельные сигналы левого (А) и правого (В) ка­налов. Более подробно работа схемы сложения рассмотрена в гл. 7 (см.


рис. 7.23). С помощью переменных резисторов R17 и R19 регулируются переходные затухания между каналами А и В.

На транзисторах VT4 и VT5 выполнена схема индикации сте­реосигнала, которая работает следующим образом. При приеме стереофонического сигнала на коллекторе транзистора VT3 появляется сигнал поднесущей частоты, который через конден­сатор С6 подается на базу транзистора VT4. При этом на кол­лекторе транзистора VT4 возникает положительный перепад напряжения, открывающий транзистор VT5. В коллекторной цепи этого транзистора последовательно с диодом VD5 включена лампочка (на схеме не показана). Свечение лампочки сви­детельствует о наличии стереосигнала.



Рис. 5.17. Схема синтезатора панорамно-объемного сигнала радиолы «Сириус-315-пано»

Блок панорамно-объемного звучания в радиоле «Сириус-315-пано» (рис. 5.17) предназначен для создания панофонического сигнала при приеме радиостанций и проигрывании грампласти­нок с целью получения более качественного (объемного) зву­чания обычных монофонических программ. Синтезатор панорам­но-объемного сигнала выполнен на транзисторах VT6, VT7 и VT8, сумматоре на резисторе R30 и усилителе на транзисторе VT9. Схемой синтезатора формируются частотные характерис­тики правого и левого каналов, показанные на рис. 5.18. Сигнал на вход синтезатора подается с предварительного УНЧ.



Рис. 5.18. Частотные характеристики блока панорамно-объемного сигнала

Характеристика левого канала формируется каскадом на транзисторе VT8 (рис. 5.18, кривая I). С помощью конденсатора С15, резисторов R21 и R22 фор­мируется характеристика от 120 до 1200 Гц. В этом диапазоне коэффициент передачи каскада увеличивается с увеличением частоты. На частоте 1200 Гц на­чинает работать цепочка R21, С16, приводящая к уменьшению коэффициента передачи- в диа­пазоне от 1200 до 12 000 Гц. Па­раметры схемы выбраны таким образом, что коэффициент пере­дачи на частотах 120 и 12 000 Гц на 12 дБ меньше, чем на частоте 1200 Гц (см.


рис. 5.18). Далее сигнал с коллектора транзистора VT8 через разделительный конденсатор СП подается на регулятор баланса.

Характеристика правого канала формируется каскадами на транзисторах VT6 и VT7, сумматоре на резисторе R30 и усили­вается каскадом на транзисторе VT9. В каскаде на транзисторе VT6 с помощью цепочки R20, СП формируется характеристика от 120 до 1200 Гц. В этом диапазоне коэффициент передачи уменьшается. В каскаде на транзисторе VT7 с помощью цепоч­ки С14, R25 формируется характеристика от 1200 до 12 000 Гц. В этом диапазоне коэффициент передачи с возрастанием частоты увеличивается.

С коллекторов транзисторов VT6 и VT7 через разделитель­ные конденсаторы С18 и С19 сигналы с соответствующими ха­рактеристиками поступают на сумматор — резистор R30. Со средней точки сумматора (подвижного контакта переменного резистора) суммарный сигнал поступает на базу транзистора VT9 и после усиления этим каскадом через разделительный конденсатор С21 — на регулятор баланса R42. Подстроечный резистор R36 предназначен для выравнивания амплитуд сигна­ла на частотах 120 и 12 000 Гц по отношению к сигналу на час­тоте 1200 Гц.

Далее сигналы обоих каналов с регулятора баланса R42 по­даются на усилители мощности, а затем на акустические системы правого и левого каналов. При соответствующей балансировке кана­лов между акустическими системами возникает звуковая картина, создающая впечатление «объемности» и улучшающая качество вос­произведения монофонических программ.

Контрольные вопросы

1. Объясните построение структурной схемы радиоприемников 3-го класса с УКВ диапазоном и без него.

2. Как построены высокочастотные каскады тракта УКВ радиоприемника «Рига-302»?

3. Объясните построение схемы каскада преобразователя частоты радиоприем­ника «Спорт-301».

4. Как осуществляется «растяжка» диапазона коротких волн в радиоприемнике «Спорт-301»?

5. Как осуществляется нейтрализация внутренних обратных связей в каска­дах тракта УПЧ радиоприемника «Банга»?



6. Какие отличительные особенности имеет схема блока УКВ магнитолы «Ве-га-326»?

7. Поясните принцип работы системы АПЧ, пользуясь структурной схемой.

8. Как работает система АПЧ в радиоприемнике «Орион-301» в диапазоне УКВ?

9. Объясните построение схемы блока УКВ радиоприемника «Орион-301».

10. Объясните построение схемы тракта УПЧ радиоприемника «Орион-301», выполненного на интегральных микросхемах.

11. Объясните построение совмещенного тракта УПЧ АМ-ЧМ магнитолы «Вега-320».

12. Как работает каскад дробного детектора?

13. Объясните работу эстафетной системы АРУ.

14. Объясните построение схемы тракта УПЧ AM, выполненного на интеграль­ных микросхемах серии К237.

15. Объясните построение схемы тракта УНЧ, выполненного с использовани­ем интегральной микросхемы К224УР5.

16. Охарактеризуйте варианты построения трактов УПЧ АМ-ЧМ стереофони­ческих и монофонических радиол 3-го класса.

17. Объясните работу схемы стереодекодера радиолы «Вега-323».

18. Как работает схема синтезатора панорамно-объемного сигнала в радиоле «Сириус-315-панс»?

---

---
