Формат инструкции и адресация памяти

Все инструкции Intel CPU имеют следующий основной формат:

[префикс] инструкция [операнды]

Префикс присутствует только в некоторых строчных инструкциях. Эти ситуации рассмотрены ниже, в разделе "Манипуляции со строками" данной главы. Формат операндов определяет направление действия операции. В инструкциях с двойным операндом источник указывается во втором операнде, а пункт назначения — в первом, так что операнды читаются (и передают данные) справа налево.

Инструкция с единственным операндом:

XXX источник

Инструкция с двумя операндами (разделяемыми запятой):

XXX получатель, источник

Операнд-источник может быть регистром, обращением (ссылкой) к памяти или непосредственным (жестко закодированным) значением. Операнд-получатель может быть регистром или обращением к памяти. Intel CPU не допускают, чтобы и источник, и получатель были обращениями к памяти.

Обращения к памяти — это такие операнды, которые помещаются в квадратные скобки. Например, обращение к памяти [0040l29Ah] означает "получить значение, размещенное в ячейке памяти Ох0040129А". С помощью суффикса b в языке ассемблера указывается шестнадцатеричное число. Запись [0040i29Ah] — означает то же самое, что и доступ через указатель к целому числу в языке С (*pivai)- Обращения к памяти могут храниться в регистрах. Например, [ЕАХ] означает "получить значение, хранящееся в памяти по адресу, указанному в регистре ЕАХ". Другое часто используемое обращение к памяти указывает адрес, добавляя (шестнадцатеричное) смещение к значению регистра. Например, [ЕАХ+ОСh] означает "добавить смещение ОхС к адресу, хранящемуся в ЕАХ, и получить значение, хранящееся в памяти по этому адресу".

 Эту операцию в С называют "разыменованием указателя", т. е. извлечением из памяти значения по адресу, хранящемуся в указателе. — Пер

Допустимы также обращения к памяти, включающие вычисление адреса по содержимому нескольких регистров (например,[ЕAX+ЕBX*2]), но такая форма оказывается довольно сложной для приложений.

Инструкции, которые нужно знать

Существует много различных инструкций для Intel CPU; справочный раздел с описанием набора инструкций для Intel Pentium Pro содержит 467 страниц. Это не означает, конечно, что этих инструкций 467; такой объем занимает их описание. К счастью, многие из инструкций не применяются в программах пользовательского режима, так что вам они не нужны. Здесь рассмотрены только инструкции, которые часто используются, и ситуации, в которых они обычно бывают нужны. При этом сначала описывается пара инструкций, а затем демонстрируются сценарии, в которых они применяются.

Инструкции переходов и ветвлений

Как указано в названии, JMP передает управление по абсолютному адресу.

От инструкций СМР и TEST немного пользы, если программист не имеет возможности воздействовать на их результаты. Условные переходы позволяют выполнять соответствующие ветвления программы. Показанные выше инструкции — это наиболее общие условные переходы, с которыми вы встретитесь в окне Disassembly, хотя всего существует более трех десятков (точнее — 31) различных условных переходов, многие из которых выполняют те же самые действия за исключением того, что в мнемонике используется слово "NOT". Например, инструкция JLE (переход, если меньше или равно) имеет тот же код операции, что JNG (переход, если не больше чем). Работая с другим дизассемблером (не из отладчика Visual C++), можно увидеть иные инструкции. Чтобы расшифровывать все инструкции переходов, можно найти jcc-коды в руководствах Intel.

В следующем примере инструкции условных переходов расположены в том же порядке, как в табл. 6.4. Один из условных переходов немедленно следует за инструкциями СМР и TEST. Оптимизированный код может содержать несколько инструкций, разбросанных между проверкой и переходом, но эти инструкции никогда не изменяют флажков.

Просматривая код дизассемблера, можно заметить, что условная проверка вообще-то противоположна той, что была введена в исходный код. Пример показан в первой секции следующего кода.

void JumpExamples ( int i )

{

// Здесь показан оператор С-кода. Заметьте, что условие записано как

// "i > 0", но компилятор генерирует противоположное условие.
Код

// ассемблера, который показан в следующей секции, похож на тот,

// что генерирует компилятор.

// Разные методы оптимизации генерируют различный код.

// if ( i > 0 )

// {

// printf ( "i > 0\n" ) ;

// }

char szGreaterThan[] = "i > 0\n" ;

_asm

{

CMP i , 0 // Сравнить i с 0 вычитанием (i - 0).

 JLE JE_LessThanOne // Если i меньше чем или равно 0, перейти

// к метке.

PUSH i // Поместить параметр в стек.

LEA ЕАХ , szGreaterThan // Поместить в стек форматную строку.

PUSH ЕАХ CALL DWORD PTR [printf] // Вызвать printf. Заметьте, что printf,

// вероятно, приходит из DLL, потому что

// вызов выполняется через указатель.

ADD ESP ,8 // для printf действует соглашение _cdecl,

поэтому

// нужно очистить стек в вызывающей

// программе.

 JE_LessThanOne: //Во встроенном ассемблере можно

// перейти к любой С-метке.

}

////////////////////////////////////////////////////////////////////

// Взять абсолютное значение параметра и снова проверить.

// С-код:

// int у = abs ( i ) ;

// if. ( у >=5 )

// {

// printf ( "abs(i) >= 5\n" ) ;

// }

// else

// {

// printf ( "abs(i) < 5\n" ) ;

// }

char szAbsGTEFive [] = "abs(i) >= 5\n" ;

char szAbsLTFive[] = "abs(i) < 5\n" ;

 _asm

{

MOV EBX , i // Переместить значение i в ЕВХ.

СМР ЕВХ , 0 // Сравнить ЕВХ с 0 (ЕВХ - 0).

JG JE_PosNum // Если результат больше 0, то ЕВХ

// содержит положительное значение.

NEG ЕВХ // Преобразовать отрицательное в положительное.

JE_PosNum:

СМР ЕВХ , 5 // Сравнить ЕВХ с 5 (ЕВХ - 5).

JL JE_LessThan5 // Переход, если меньше 5.

LEA ЕАХ , szAbsGTEFive // Получить в ЕАХ указатель на правильную

// форматную строку.

JMP JE_DoPrintf // Перейти к вызову printf.

JE_LessThan5:

LEA ЕАХ , szAbsLTFive // Получить в ЕАХ указатель на правильную

// форматную строку.

 JE_DoPrintf:

PUSH ЕАХ // Поместить строку в стек.



CALL DWORD PTR [printf] // Напечатать ее.

 ADD ESP , 4 .. // Восстановить стек.

 }

}

Нетрудно видеть, что результат в первом примере правилен. Идея состоит в" том, что выгоднее проверить противоположное условие и затем выполнить переход, чем сначала выполнить переход, проверить условие внутри оператора if и потом перейти обратно.

 JА     переход, если выше  JBE   переход, если ниже или равно  JC     переход, если есть перенос  JNC   переход, если нет переноса  JNZ   переход, если не О  JZ     переход, если О Эти инструкции условных переходов не столь обычны как те, что были перечислены выше, но их можно увидеть в окне Disassembly. Необходимо разбираться в их условиях интуитивно, по имени перехода.

Изучайте ASM-файлы

Чтобы увидеть смешанный код — исходный и ассемблера, нужно с помощью Visual C++ сгенерировать ассемблерные листинги для исходных файлов. Если вы укажете ключ /FAS в редактируемое поле Project Options на вкладке C++ диалогового окна Project Settings, то компилятор сгенерирует ASM-файл для каждого исходного файла. Можно не генерировать ASM-файлы при каждом построении, но они могут быть поучительны, позволяя видеть генерируемый компилятором код. При наличии ASM-файлов не требуется каждый раз запускать приложение, когда возникает необходимость просмотреть программу в кодах языка ассемблера.

Сгенерированные файлы почти готовы для компиляции с помощью макроассемблера Microsoft (Microsoft Macro Assembler — MASM), но они могут быть довольно сложными для чтения. Многие файлы состоят из директив MASM, но главные части файлов показывают С-код вместе с кодом языка ассемблера под каждой С-конструкцией. После усвоения материала этой главы читатели не должны испытывать никаких проблем при чтении ASM-файлов.

Код мусора

Когда в результате аварийного останова вы оказываетесь в окне Disassembly, необходимо определить, действительно ли там отображается реальный код (это иногда довольно трудно). Вот некоторые советы:

Команда Set Next Statement окна Disassembly доступна в контекстном меню (открываемом правым щелчком мыши) и позволяет изменить EIP (регистр указателя инструкций), при помощи перевода указателя на следующую позицию исполнения. В окнах с исходными кодами команда Set Next Statement допускает некоторую "небрежность", но следует быть очень осторожным с этой командой в окне Disassembly.

Чтобы избежать аварийных остановов при переустановках EIP, необходимо обратить внимание на стек. Произвольные размещения в стеке и извлечения из него могут привести к аварийному завершению программы.

Например, для того чтобы повторно выполнить функцию без немедленного аварийного останова, необходимо обеспечить такое изменение выполнения, чтобы стек оставался сбалансированным. Ниже приводится двукратное обращение к функции, расположенной по адресу 0x00401005.

00401032 PUSH EBP

00401033 MOV EBP , ESP

00401035 PUSH 404410h

0040103А CALL 00401005h

0040103F ADD ESP , 4

00401042 POP EBP

00401043 RET

Дважды проходя через дизассемблирование, необходимо удостовериться, что при выполнении инструкции ADD по адресу 0x0040103F не нарушает баланс стека. Как было показано ранее при обсуждении различных соглашений о вызовах, данный фрагмент ассемблерного кода показывает обращение к _cded-функции (потому что инструкция ADD расположена прямо после ее вызова). Чтобы повторно выполнять функцию, следует установить указатель инструкций на 0x00401035, гарантируя, что операция PUSH выполнится должным образом.

Манипуляции с данными

Инструкции AND и OR выполняют поразрядные операции, которые должны быть знакомы каждому, потому что они являются основой для манипуляции с разрядами.

Инструкции NOT и NEG иногда вызывают некоторое замешательство, потому что по виду они похожи, но, конечно, не выполняют одну и ту же операцию. Инструкция NOT — поразрядная операция, которая устанавливает каждую двоичную 1 в 0 и каждый двоичный 0 в 1. Инструкция NEG выполняет вычитание операнда из 0. Следующий фрагмент кода показывает различия между этими двумя инструкциями:

void NOTExample { void )

 {

_asm {

MOV EAX , OFFh

MOV EBX , 1

NOT EAX // EAX теперь содержит OFFFFFFOOh.

NOT EBX // ЕВХ теперь содержит OFFFFFFFEh.

}

}

void NEGExample ( void ) (

_asm

{

MOV EAX , OFFh MOV EBX , 1

NEG EAX // EAX теперь содержит OFFFFFFOlh ( 0 - OFFh ).

NEC EBX // EBX теперь содержит OFFFFFFFFh ( 0 - 1 ).

}

}

Инструкция XOR — это самый быстрый способ обнулить значение. XOR с двумя операндами установит каждый разряд в 1, если одинаковые разряды в каждом операнде различны. Если все разряды одинаковы, то результат равен 0. Поскольку операция

XOR ЕАХ,ЕАХ

выполняется быстрее, чем

MOV EAX,0

(потому что первая занимает меньшее количество машинных тактов), компиляторы Microsoft используют XOR для обнуления регистров.

Эти инструкции очень просты, и можно понять, что они делают, прямо из их названий. Компилятор часто использует эти инструкции при оптимизации некоторых кодовых последовательностей, потому что каждый из них выполняется за один цикл часов.
Кроме того, эти инструкции отображаются прямо в целочисленные арифметические С-операции ++ и - -

 SHL           сдвиг влево, умножение на 2   SHR      сдвиг вправо, деление на 2 При двоичных манипуляциях поразрядные сдвиги выполняются быстрее, чем соответствующие инструкции умножения и деления в CPU x86. Эти инструкции родственны поразрядным С-операциям « и », соответственно.

 DIV    беззнаковое деление   MUL       беззнаковое умножение Эти простые с виду инструкции фактически немного странны. Обе инструкции выполняют беззнаковые действия на регистре ЕАХ. Но вывод неявно использует регистр EDX. Старшие байты двойного слова и большие по величине множители помещаются в регистр EDX. Инструкция DIV сохраняет остаток в EDX, а частное — в ЕАХ. Обе инструкции оперируют значением из ЕАХ, используя в качестве второго операнда только значения из регистра или из памяти.

 IDIV    деление со знаком   IUML      умножение со знаком Эти инструкции подобны инструкциям DIV и MUL, за исключением того, что они обращаются с операндами как со знаковыми значениями. Старшие байты двойного слова и большие по величине множители помещаются в регистр EDX. Инструкция IDIV сохраняет остаток в EDX, а частное — в ЕАХ. Обе инструкции оперируют значением из ЕАХ, используя в качестве второго операнда только значения из регистра или из памяти. Инструкция IMUL иногда имеет три операнда. Первый операнд — целевой (в нем сохраняется результат), а два последних — исходные операнды. В наборе инструкций х86 IMUL — единственная инструкция с тремя операндами.

 LOCK   устанавливает сигнальный префикс LOCK# LOCK — не реальная инструкция, а скорее префикс к другим инструкциям. Префикс LOCK сообщает CPU, что действие с памятью, к которой обращается следующая инструкций, должно быть атомарной операцией, когда CPU, выполняющий такую инструкцию, блокирует шину памяти и тем самым запрещает любому другому CPU в системе обращаться к этой памяти.

 MOVSX    пересылка с расширением знакового разряда   MDVZX    пересылка с расширением нулем Эти две инструкции копируют значения меньшего размера в значения большего размера и указывают, как в больших значениях заполняются старшие разряды. MOVSX указывает, что знаковое значение исходного операнда будет расширено на все верхние разряды регистра-приемника (т. е. регистра результата). MOVZX заполняет, верхние разряды регистра-приемника нулями. Эти две инструкции предназначены для наблюдений за значениями при прослеживании ошибок в знаках.

Манипуляции с указателями

LEA загружает целевой регистр адресом исходного операнда. Следующий фрагмент кода содержит два примера с инструкцией LEA. Первый показывает, как следует назначать адрес целому указателю, а второй — как извлекать адрес локального символьного массива с помощью инструкции LEA и передавать адрес как параметр API-функции GetwindowsDirectory.

void LEAExamples ( void )

{

int * pint ;

int iVal ;

// Следующие инструкции эквивалентны С-коду

// pint = siVal ;.

_asm

{

LEA EAX , iVal

MOV [pint] , EAX

}

///////////////////////////////////////////////////////////////////

char szBuff [ MAX_PATH ] ;

// Другой пример доступа к указателю через LEA.

// Эта последовательность инструкций идентична С-коду

// GetWindowsDirectory ( szBuff , МАХ_РАТН ) ;.

_asm

{

PUSH 104h // Поместить МАХ_РАТН в стек как

// второй параметр.

LEA ЕСХ , szBuff // Получить адрес szBuff.

PUSH ECX // Поместить адрес szBuff в стек как

// первый параметр.

CALL DWORD PTR [GetWindowsDirectory]

 }

}

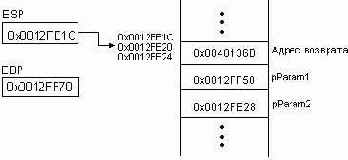

Манипуляции со стеком

Intel CPU широко используют стек. Другие CPU, которые имеют намного больше-регистров, могут через них передавать параметры, но Intel CPU передают большинство параметров через стек. Стек начинается в старших адресах памяти и растет вниз. Обе эти инструкции неявно изменяют регистр ESP, который указывает текущую вершину стека. После операции PUSH значение регистра ESP уменьшается, после операции POP — увеличивается.

В стек можно помещать значения регистров, адреса ячеек памяти или жестко закодированные числа. Извлеченный элемент стека обычно перемещается в регистр. Ключевой характеристикой стека CPU является организация его данных в виде очереди LIFO (Last In, First Out). Если в стек помещаются значения трех регистров, то извлекать их нужно в обратном порядке, как это делает функция PushPop:

void PushPop ( void )

{

_asm

{

// Сохранить значения регистров ЕАХ, ЕСХ и EDX. ,

PUSH ЕАХ

PUSH ЕСХ

PUSH EDX

// Здесь нужно выполнить некоторые операции, которые могут

// изменить значения указанных регистров.

// Восстановить ранее сохраненные регистры. Обратите внимание,

// что они удаляются из стека в LIFO-порядке.

POP EDX .

 POP ECX

POP EAX

}

}

Хотя существуют гораздо более эффективные способы обмена значений, инструкции PUSH и POP позволяют обменять значения регистров. Обмен происходит, когда программист изменяет порядок pop-инструкций:

void SwapRegistersWithPushAndPop ( void )

{

_asm

{

// Обменять значения регистров EAX и ЕВХ , используя стек.

PUSH EAX

PUSH EBX

POP EAX

POP EBX

}

}

С этими инструкциями можно иногда столкнуться при отладке системного кода. Они эквивалентны длинным цепочкам PUSH-инструкций для сохранения всех общих регистров и pop-инструкций — для их восстановления.

Манипуляции со строками

Intel CPU обладают большими возможностями для манипуляций со строками, т. е. поддерживают обработку больших участков памяти в отдельной инструкции. Все рассмотренные здесь строчные инструкции имеют несколько мнемоник, которые можно найти в справочных руководствах Intel. Однако окно Disassembly в Visual C++ всегда дизассемблирует строчные инструкции только в те формы, которые показаны ниже. Все эти инструкции могут работать на областях памяти размером в байт, слово и двойное слово.

Инструкция MOVS перемещает адрес памяти из регистра ESI в регистр EDI. Эта инструкция работает только на значениях, на которые указывают ESI и EDI. Инструкцию MOVS можно представить себе как реализацию С-функции memcpy. Окно Disassembly из Visual C++ всегда показывает размер операции со спецификатором размера, так сразу видно, сколько памяти было перемещено. После того как перемещение заканчивается, регистры ESI и EDI инкрементируются или декрементируются, в зависимости от флажка направления (DF) в регистре EFLAGS (отображаемого как поле UP в окне Registers Visual C++). Если поле UP равно 0, то регистры инкрементируются, а если равно 1, регистры декрементируются. Величина инкремента и декремента зависит от размера памяти, с которой работает операция: 1 — для байт, 2 — для слов и 4 — для двойных слов.

Инструкция SCAS сравнивает значение по адресу памяти, указанному в регистре EDI, со значением в регистрах AL, АХ или ЕАХ (в зависимости от требуемого размера). Результаты сравнения устанавливают значения различных флажков в регистре EFLAGS. Установки флажков — те же, что показаны в табл. 6.4. Если вы сканируете строку в поисках NULL-терминатора (пустого указателя), то инструкцию SCAS можно использовать, чтобы дублировать возможности С-функции strien. Подобно инструкции MOVS, SCAS выполняет автоинкремент или автодекремент регистра EDI.

Инструкция STOS сохраняет значение регистров AL, АХ или ЕАХ (в зависимости от требуемого размера) по адресу, указанному регистром EDI.
Инструкция STOS похожа на С- функцию memset. Подобно инструкциям MOVS и SCAS, инструкция STOS автоинкрементирует или автодекрементирует регистр EDI.

 CMPS   сравнить строки Инструкция CMPS сравнивает два строчных значения и устанавливает соответствующие флажки в EFLAGS. Тогда как SCAS выполняет сравнения символов в единственной строке, CMPS проходит символы в двух строках. Инструкция CMPS похожа на С-функцию memcmp. Подобно остальным строчным манипуляторам, инструкция CMPS сравнивает значения различных размеров, а также выполняет автоинкремент и автодекремент указателей обеих строк.

 ВЕР           повторять по счетчику в EСХ  REPE         повторять, пока равно или счетчик ЕСХ не станет равен 0  REPNE      повторять, пока не равно или счетчик ЕСХ не станет равен 0 Строчные инструкции, хотя и удобны, но не много стоят, когда манипулируют элементом только один раз. Префиксы повторения позволяют выполнять строчные инструкции заданное (в ЕСХ) количество раз или пока не будет выполнено указанное условие. При пошаговом проходе окна Disassembly командой Step Into выполнение такой инструкции повторяется необходимое число раз. Если же при этом используется команда Step Over, то такая инструкция не выполняется повторно. При отладке можно с помощью команды Step Into проверять строки в регистрах ESI или EDI. Другой прием: при поиске аварийного останова в строчной инструкции с префиксом повторения нужно взглянуть на регистр ЕСХ, чтобы увидеть, на какой итерации случился останов.

При рассмотрении строчных инструкций я упоминал, на какую функцию из исполнительных библиотек языка С была похожа каждая из них. Следующий код показывает (без очевидной проверки ошибок), как выглядят ассемблерные эквиваленты этих функций:

void MemCPY ( char * szSrc , char * szDest , int iLen )

{

_asm

{

MOV ESI , szSrc // Установить исходную строку.



MOV EDI , szDest // Установить целевую строку ng.

 MOV ЕСХ , iLen // Установить длину копирования.

// Копировать немедленно!

REP MOVS BYTE PTR [EDI] , BYTE PTR [ESI]

 }

}

int StrLEN (char * szSrc )

{

int iReturn ; _asm

{

XOR EAX , EAX // Обнулить ЕАХ.

MOV EDI , szSrc // Поместить проверяемую строку в EDI.

 MOV ECX , 0FFFFFFFFh // Максимальное число проверяемых

// символов.

 REPNE SCAS BYTE PTR [EDI] // Сравнивать, пока ЕСХ не станет

// равным 0 или не будет найден конец

// строки .

СМР ЕСХ ,0 // Если ЕСХ равен 0, то

 JE StrLEN_NoNull // в строке не был найден NULL.

NOT ECX // Преобразовать ЕСХ в положительное число,

// поскольку он был просчитан.

DEC ЕСХ ' // Подсчет для Попадания на NULL.

MOV EAX , ЕСХ // Возврат счета.

JMP StrLen_Done .// Возврат. StrLENJNoNull:

MOV EAX , OFFFFFFFFh // Поскольку NULL не был найден,

И возвратить -1.

StrLEN_Done:

}

_asm MOV iReturn , EAX ;

 return ( iReturn ) ;

}

void MemSET ( char * szDest , irit iVal , int iLen )

{  _asm

{

MOV EAX , iVal // EAX содержит полное значение.

 MOV EDI , szDest // Переместить строку в EDI.

 MOV ECX , iLen // Переместить счет в ЕСХ.

REP STOS BYTE PTR [EDI] // Заполнить память.

}

}

int MemCMP ( char * szMeml , char * szMem2 , int iLen )

 {

int iReturn ;

_asm

{

MOV ESI , szMeml // ESI содержит первый блок памяти.

 MOV EDI , szMem2 // EDI содержит второй блок памяти.

 MOV ECX , iLen // Максимальное число байт для сравнения

// Сравнить блоки памяти.

REPE CMPS BYTE PTR.

[ESI], BYTE PTR [EDI]

JL MemCMP_LessThan // Если szSrc < szDest

JG MemCMP_GreaterThan // Если szSrc > szDest

// Блоки памяти равны.

XOR EAX', EAX // Возвратить 0.

 JMP MemCMP_Done

MemCMP_Les sThan:

MOV EAX , 0FFFFFFFFh // Возвратить -1.

 JMP MemCMP_Done

 MemCMP_GreaterThan:

 MOV EAX , 1 // Возвратить 1.

JMP MemCMP_Done

 XemCMP_Done:

}

_asm MOV iReturn ,

EAX return ( iReturn ) ;

}

Навигация

К счастью, окно Disassembly предлагает несколько эффективных способов навигации в подчиненном отладчике.

Первый путь для достижения определенной позиции в подчиненном отладчике — через диалоговое окно Go To, открываемое командой Go To меню Edit или нажатием клавиш <Ctrl>+<G>. Если адрес перехода известен, то его можно ввести в поле Enter address expression и переходить в нужное место в коде прямо по этому адресу. Диалоговое окно Go To поддерживает также интерпретацию символов и контекстной информации, поэтому можно переходить к областям памяти, даже не зная точного адреса.

Например, если имеются символы, загруженные для KERNEL32.DLL, и требуется перейти к коду функции LoadLibrary в окне Disassembly, то для этого следует ввести в диалоговом окне Go То строку

{,, kerne!32}_LoadLibraryA@4

Весьма полезна еще одна известная возможность, которую поддерживает окно Disassembly — буксировка мышью ("drag-and-drop"). Если вы работаете через секцию языка ассемблера, и нужно быстро проверить, где в памяти выполняется операция, то можно выделить адрес и перетащить его. После отпускания кнопки мыши окно Disassembly автоматически переходит к этому адресу.

Для того чтобы вернуться обратно туда, где находится указатель инструкции, просто сделайте правый щелчок мышью в окне Disassembly и введите команду Show Next Statement. Эта команда также доступна в окнах исходного кода.

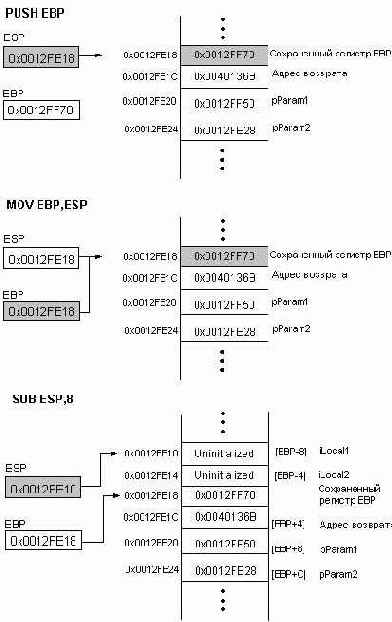

Общая последовательность: вход и выход из функции

Большинство функций Windows и в пользовательских программах выполняют вход и выход в одной и той же манере. Для входа в функцию устанавливается пролог, а для выхода — эпилог (компилятор генерирует их автоматически). При установке пролога код получает доступ к локальным переменным и параметрам функции. Объекты доступа называются кадром стека (stack frame). Хотя CPU x86 явно не определяет никакой схемы стекового кадра, операционным системам легче всего использовать для хранения указателя на этот кадр регистр ЕВР (этому способствует конструкция CPU и формат некоторых его инструкций).

_asm

{

// Установка стандартного пролога.

PUSH EBP // Сохранить содержимое регистра стекового кадра.

MOV EBP , ESP // Установить в ЕВР адрес стекового кадра локальной

 // функции.

SUB ESP , 20h // Отвести в стеке 0x20 байт для локальных

// переменных. Инструкция SUB появляется, только

// если функция имеет локальные переменные.

}

Эта последовательность является общей как для отладочных, так и для выпускных построений (финальных версий). Однако в некоторых функциях выпускных построений можно увидеть группу инструкций, помещенных между PUSH и MOV. CPU с множественными конвейерами (например, из семейства Pentium) могут расшифровывать сразу несколько инструкций одновременно, и чтобы воспользоваться этим преимуществом, оптимизатор попытается установить поток инструкций.

В зависимости от режима оптимизации, выбранного при компиляции кода, можно также иметь функции, которые не используют регистр ЕВР в качестве указателя кадра стека. Эти процедуры обладают тем, что называют FPO1-данными. В окне дизассемблера код такой функции выглядит так, как будто она только что начала манипулировать данными. Как можно идентифицировать одну из таких функций, будет показано ниже, в разделе "Доступ к параметрам, локальным и глобальным переменным" этой главы.

Следующий общий (для всех функций) эпилог отменяет действия пролога. Такой эпилог можно увидеть в большинстве в отладочных конструкций.
Этот эпилог соответствует указанному выше прологу.

_asm

{

// Стандартный демонтаж эпилога

MOV ESP , ЕВР // Восстановить стековое значение.

POP EBP // Восстановить сохраненное значение регистра -.

// стекового кадра.

}

В выпускных построениях инструкция LEAVE выполняется быстрее, чем последовательности MOV/POP, так что в их эпилогах можно найти только инструкцию LEAVE. Она идентична последовательности MOV/POP. В отладочных построениях компиляторы по умолчанию используют последовательности MOV/POP. Интересно, что CPU х86 для установки пролога имеют соответствующую инструкцию — ENTER, но она медленнее, чем последовательность PUSH/MOV/ADD, так что компиляторы ее не применяют.

Выбор компиляторами способа генерации кода во многом зависит от того, как оптимизирована программа — по скорости или по размеру. Если установлена оптимизация по размеру, как было настоятельно рекомендовано в главе 2, большинство функций преимущественно используют стандартные стековые кадры. Оптимизация по скорости приводит к более сложной FPO-генерации.

 FPO (Frame Pointer Omission — пропуск указателя кадра). — Пер.

Общие конструкции языка ассемблера

До этого момента мы говорили только об основных инструкциях языка ассемблера. Теперь перейдем к различным конструкциям, с которыми вы можете столкнуться в окне Disassembly, и посмотрим, как нужно их идентифицировать и переводить в операции более высокого уровня.

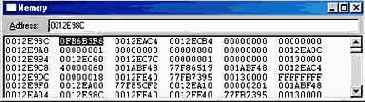

Окна Memory и Disassembly

Окна Memory и Disassembly имеют симбиозные отношения. Пытаясь определить, что делает последовательность операций языка ассемблера в окне Disassembly, надо держать окно Memory открытым, чтобы можно было видеть и адреса, и значения. Инструкции языка ассемблера работают в памяти, а память воздействует на выполнение этих инструкций. Окна Disassembly и Memory вместе позволяют наблюдать динамику этих взаимоотношений. Само по себе, окно Memory — просто море чисел, особенно когда происходит аварийный отказ. Однако, комбинируя эти два окна, можно начать вычисления, связанные некоторыми неприятными проблемами аварийных отказов. Совместное использование этих окон наиболее важно при отладке оптимизированного кода, когда прохождение стека отладчика затруднено. Чтобы разрешить аварийную ситуацию, необходимо пройти стек вручную. На первом этапе прохождения стека нужно знать, по каким адресам памяти загружены ваши двоичные файлы. В отладчике Visual C++ 6 добавлено диалоговое окно Module List, отображающее все двоичные файлы, загруженные вашей программой. Оно показывает также имя модуля, путь к модулю в дереве каталогов, порядок загрузки и, самое важное, диапазон адресов загрузки модуля. Поскольку это окно является модальным, лучше записать имена модулей и их загрузочные адреса, потому что эта информация понадобится в будущем неоднократно. Сравнивая элементы стека со списком диапазонов адресов, можно получить некоторое представление о том, какие элементы адресованы в ваших модулях.

Просмотрев диапазоны адресов загрузки, откройте окна Memory и Disassembly. В окне Memory введите в поле Address регистр стека ESP и покажите значения в формате двойного слова, щелкая правой кнопкой мыши в пределах окна и выбирая команду Long Hex Format в контекстном меню. Используя либо свой список адресов загрузки, либо диалоговое окно Module List, начните просмотр чисел в окне Memory слева направо и сверху вниз.

Для проверки числа на принадлежность одному из ваших загруженных модулей, выберите его и перетащите в окно Disassembly.
В нем будут отображены инструкции языка ассемблера по этому адресу, а если в приложение включена полная отладочная информация, то вы сможете увидеть вызы вающую функцию.

Если регистр ESP не содержит ничего, что напоминало бы адрес модуля, выведите дамп регистра ЕВР в окно Memory и выполните те же действия. Освоившись с языком ассемблера, вы сможете просматривать дизассемблерный код, окружающий адрес аварийного останова. Изучение "криминальной" аварийной ситуации позволит вам понять, где бы мог быть расположен адрес возврата — в ESP или в ЕВР.

Поговорим немного сначала о достоинствах, а затем и о недостатках окна Memory. Во-первых, окно Memory — единственное место, где можно просматривать символьные строки, превышающие 255 знаков. Кроме того, окно Memory позволяет просматривать любую переменную или участок памяти.

Теперь о недостатках. Первый состоит в том, что одновременно с отладчиком Visual C++ можно просматривать только один участок памяти, и это ограничение обойти нельзя. Во-вторых, отображаемые данные, которые вы просматриваете, могут резко перемещаться по экрану. Это случается главным образом при изменении формата памяти. Оказалось, что лучше всего выполнять правый щелчок мыши только на адресе, который необходимо видеть (в окне Memory) — и нигде больше. Очевидно, окно Memory запоминает то места, где оно показывает текущую строку адреса. Например, если строка текущего адреса — десятая от вершины окна, а пользователь вводит новый адрес в поле Address, то новый адрес будет отображен в десятой строке. Если при выполнении правого щелчка мыши в окне изменяется формат памяти, окно Memory перемещает строку текущего адреса к позиции правого щелчка, и результат может быть непредсказуемым.

История отладочной войны

Что может быть не так в функции GlobalUnlock?

Ведь она просто разыменовывает указатель.

Сражение

Отладка чрезвычайно неприятной аварийной ситуации, грозившей сорвать выпуск продукта, длилась почти месяц. Дублировать аварию не удавалось, и разработчики понятия не имели, в чем ее причина.


Единственным ключом к разгадке было то, что аварийный сбой случался только после открытия диалогового окна Print и изменения некоторых ее установок. Аварийный останов происходил немного позже (после закрытия этого окна) в элементах управления независимых поставщиков. Аварийный стек вызовов указывал, что авария произошла в середине функции GlobalUnlock.

Результат

Во-первых, не было уверенности, что кто-то еще использует функции дескрип-торной памяти (handle-based memory) GlobalAlloc, GlobalLock, GlobalFree и

GlobalUnlock) в \Л/1п32-програм|»ировании. Однако после просмотра в коде дизассемблера сторонних управляющих элементов стало понятно, что их автор, очевидно, перенес их из 16-разрядной кодовой базы. Первая гипотеза состояла в том, что эти элементы неправильно взаимодействовали с API-функциями де-скрипторной памяти.

Для проверки этой гипотезы были установлены несколько точек прерывания на функциях GlobalAlloc, GlobalLock и GlobalUnlock, чтобы получить возможность найти те места в элементах управления, где выполнялось выделение и манипуляции с памятью. В результате установки контрольных точек в сторонних подпрограммах удалось наблюдать, как они использовали дескрипторную память. Все казалось нормальным, пока не было начато их пошаговое выполнение, чтобы дублировать аварийную ситуацию.

В некоторой точке после закрытия диалогового окна Print, мы заметили, что стартовавшая функция GlobalAlloc возвращала значения дескриптора, которые завершались нечетными цифрами, например, 5. Поскольку дескрипторная память в Win32 нуждается в разыменовании указателя, чтобы преобразовать дескриптор в значения памяти, я сразу же понял, что наткнулся на критическую ситуацию. Каждое распределение памяти в Win32 должно заканчиваться шест-надцатеричными цифрами 0, 4, 8 или С, потому что все указатели должны быть выровнены на двойное слово. Значения же дескрипторов, выходящие из GlobalAlloc, были явно (и довольно значительно) искажены.

Вооруженный этой информацией, менеджер проекта был готов потребовать исходный код от поставщика элемента управления, потому что был уверен, что причиной аварии и задержки выпуска был этот элемент.


Однако мы убедили его, что найденное ничего не доказывает и что необходимо продолжить проверку использования памяти. Оказалось, что элемент управления "не виноват", и новой гипотезой стало предположение, что реальную проблему содержало само приложение. Авария же в стороннем элементе управления была просто совпадением.

Проверка исходного кода показала, что приложение было полным 32-разрядным Windows-приложением и ничего не делало с дескрипторной памятью. Тогда мы проверили функцию печати — ее код выглядел безупречно.

Было решено сузить область дублирования аварии. После нескольких прогонов оказалось, что для аварийного останова нужно было лишь открыть диалоговое окно Print и изменить ориентацию печатной страницы, а после закрытия окна Print надо было просто повторно открыть его. Аварийный останов происходил вскоре после второго закрытия окна. Ориентация страницы, вероятно, просто изменяла байт где-то в памяти, что и служило причиной аварии.

Хотя при начальном чтении код выглядел безупречно, я просматривал каждую строку в обратном порядке и перепроверял ее по документации MSDN. Через 10 минут ошибка была найдена. Команда сохраняла структуру данных PRINTDLG, используемую для инициализации диалогового окна Print, с помощью API-функции PrintDlg. Третье поле в этой структуре — hDevMode — является значением дескрипторной памяти, которую выделяет диалоговое окно Print. Ошибка состояла в том, что разработчики использовали это значение памяти как регулярный указатель и должным образом не разыменовывали дескриптор или вызывали функцию GlobalLock для дескриптора. Изменяя значения в структуре DEVMODE, на самом деле они выполняли запись в глобальную таблицу дескрипторов процесса. Эта таблица является участком памяти, в котором хранятся все распределения динамической памяти дескрипторов. При случайной записи в глобальную таблицу дескрипторов обращение к GlobalAlloc использует неправильные смещения, а значения, вычисленные по такой таблице, приводили к тому, что функция GlobalAlloc возвращала некорректные указатели.



Уроки

Урок первый — нужно тщательно читать документацию. Если в документации говорится, что структура данных есть "перемещаемый глобальный объект памяти", то память предназначена для дескрипторов, и необходимо должным образом разыменовывать этот дескриптор памяти или использовать на нем функцию GlobalLock. Хотя Windows 3.1 сильно устарела, некоторые 16-разрядные компоненты все еще входят в Win32 API, и следует обращать на них внимание.

Урок второй — глобальная таблица дескрипторов хранится в перезаписываемой памяти. Лично я считаю, что такая важная структура операционной системы должна храниться в памяти "только-для-чтения". Почему Microsoft не защитил эту память? Могу предположить, что дело в следующем. Технически память дескрипторов используется только для обратной совместимости, и 32-разрядные Windows-приложения должны бы были использовать специфические для Win32 типы памяти. Защита глобальной таблицы дескрипторов потребовала бы двух переключений контекста (из режима пользователя в режим ядра) на каждом вызове функции дескрипторной памяти. Поскольку эти контекстные переключения очень дороги (в смысле времени их обработки), можно понять, почему Microsoft не защитил глобальную таблицу дескрипторов от записи.

Урок последний — мы потратили слишком много времени, сосредоточившись на стороннем элементе управления. Всего мне потребовалось около семи часов, чтобы найти ошибку. Однако тот факт, что ошибка могла дублироваться только при открытии диалогового окна Print, которая пришла из кода приложения, должен был предупредить меня, что проблема была "ближе к дому" (а не где-то на стороне).

Окно Disassembly

Теперь, немного познакомившись с языком ассемблера, рассмотрим свойства окна Disassembly отладчика Visual C++, облегчающие выполнение отладочных работ, и способы уменьшения времени, проводимого в окне Disassembly.

Основы CPU

Довольно продолжительное время мы живем в окружении набора команд процессоров компании Intel, уходящего корнями в CPU 8086, который Intel впервые выпустил в 1978 году. Во времена MS-DOS и 16-разрядной операционной системы Windows язык ассемблера казался немного странным и трудным (из-за методики работы CPU с памятью — через 64 Кбайтные блоки, называемые сегментами). К счастью, сегодня иметь дело с языком ассемблера намного легче, потому что в Microsoft Windows 98 и 2000 CPU имеет прямой доступ к полному адресному пространству.

Язык ассемблера, который я представлю в этой главе, имеет дело с основным набором 32-разрядных команд, совместимых со всеми CPU архитектуры х86 от компаний Intel и AMD (Advanced Micro Devices). Продвинутые свойства процессоров Intel Pentium, например, ММХ в обычной практике не применяются, потому что Windows использует относительно немного таких свойств. Здесь мы не будем углубляться в действительно неприятные аспекты форматов инструкций языка ассемблера, такие как байты ModR/M и SIB, которые указывают способ доступа к памяти. Не будут рассмотрены также инструкции с плавающей точкой. Операции на модуле с плавающей точкой Intel CPU (FPU) подобны обычным инструкциям. Главные их отличия состоят в том, что FPU имеет собственный набор регистров, а инструкции с плавающей точкой используют стековую архитектуру регистров.

Напомним один ключевой момент — CPU x86 обладают большой гибкостью и реализуют много способов выполнения аналогичных операций. К счастью, компиляторы Microsoft проделывают большую работу по выбору самого быстрого способа выполнения операции и многократному использованию этой конструкции везде, где она применима, распознавая, таким образом, в какой секции кода ее легче выполнить. В данной главе описаны наиболее широко используемые инструкции, которые можно встретить в программах на языке ассемблера. Если этот материал вдохновит читателя на более подробное изучение семейства CPU компании Intel — а я надеюсь, что это так и будет — ему придется загрузить PDF1-файлы трехтомного руководства разработчиков архитектуры программного обеспечения компании Intel ("Intel Architecture Software Developer's Manual") с узла www.intel.com. Intel даже предлагает эти руководства в свободно распространяемой книжной форме.

1 PDF — Portable Document Format. Формат переносимых (мобильных) документов компании Adobe. — Пер.

Полный пример

Представив все важные части языка Intel-ассемблера, обратимся к полному примеру одной из API-функций операционных систем Win32. В листинге 6.2 показан полностью прокомментированный дизассемблерный код функции IstrcpyA из библиотеки KERNEL32.DLL пакета обслуживания Service Pack 4 операционной системы Windows NT 4. Функция IstrcpyA копирует одну строку в другую. Эту функция выбрана потому, что она показывает понемногу все, что обсуждалось до сих пор в этой главе, а также потому, что цель этой функции легко понять. Комментарии, выделенные точками с запятой, делают их настолько подробными, насколько это возможно.

Листинг 6-2. IstrcpyA- полный пример на языке ассемблера

; Прототип функции:

; LPTSTR Istrcpy ( LPTSTR IpStringl , LPCTSTR lpString2 )

IstrcpyA:

; Начать подготовку к установке SEH-кадра.

77F127E6: MOV EAX , ES:[00000000h]

; Установить регулярный кадр стека.

77F127EC: PUSH EBP

77F127ED: MOV EBP , ESP

; Продолжить установку SEH-кадра.

77F127EF: PUSH OFFh

77F127F1: PUSH 77F3CD48h

77F127F6: PUSH _except_handler3

77F127FB: PUSH EAX

77F127FC: MOV DWORD PTR FS:[00000000h] , ESP

; Сохранить 12 байтов для локальных переменных.

77F12803: SUB ESP , 00Ch

; Сохранить значения регистра, которые будут разрушены

; как часть этой функции

77F12806: PUSH EBX

77F12807: PUSH ESI

77F12808: PUSH EDI

Сохранить текущую вершину стека в локальной переменной.

Эта строка - также часть установки SEH.

7F12809: MOV DWORD PTR [EBP-018h] , ESP

Инициализировать эту локальную переменную к 0. Эта строка указывает,

что функция входит в блок _try.

77F1280C: MOV DWORD PTR [EBP-004h] , 00000000h

Первый шаг после установки должен получить длину строки

копирования. Строка копирования - второй параметр.

Переместить второй параметр (строку, которая будет скопирована) в EDI.

77F12813: MOV EDI , DWORD PTR [EBP+OOCh]

Istrcpy будет просматривать 4,294,967,295 байтов до NULL-терминатора.

EDX используется позже со значением -1, а здесь он инициализируется.

Помните, что REPNE SCAS использует регистр ЕСХ как счетчик цикла.

Пример соглашений о вызовах

В листинге 6-1 показан пример всех соглашений о вызовах из окна Disassembly отладчика Visual C++. В нем объединены все инструкции, рассмотренные до настоящего момента, и соглашения о вызовах. Исходный код примера (CALLING.CPP) находится на сопровождающем компакт-диске.

Для облегчения просмотра код листинга 6-1 имеет отладочную структуру; кроме того, код фактически ничего не делает. Каждая функция просто вызывается с подходящим соглашением о вызове. Обратите особое внимание на то, как размещены параметры в функциях, и как очищается стек. Чтобы сделать листинг более легким для чтения, между функциями вставлены инструкции NOP.

Листинг 6-1 Пример соглашений о вызовах

6: // Строки , передаваемые каждой функции -

7: static char * g_szStdCall = "_stdcall";

8: static char * g_szCdeclCall = "_cdecl";

9: static char * g_szFastCall = "_fastcall" ;

10: static char * g_szNakedCall = "_naked" ;

11:

12: // extern "С" отключает всю декорацию имен C++ .

13: extern "С"

14: {

15: .

16: // _cdecl-функция

17: void CDeclFunction { char * szString ,

18: unsigned long ulLong ,

19: char chChar ) ;

20:

21: // stdcall-функция

22: void _stdcall StdCallFunction ( char * szString ,

23: unsigned long ulLong ,

24: char chChar ) ;

25: // _fastcall-функция

26: void _fastcall FastCallFunction ( char * szString ,

27: unsigned long ulLong ,

28: char chChar ) ;

29:

30: /'/ "Голая" функция. Нет спецификатора ни для определения,

31: //ни для декларирования функции.

32: int NakedCallFunction ( char * szString ,

33: unsigned long ulLong ,

34: ' char chChar ) ;

35: }

36:

37: void main ( void )

38: {

00401000 55 push ebp

00401001 8B EC mov ebp,esp

00401003 53 push ebx

00401004 56 push esi

00401005 57 push edi

39: // Вызвать каждую функцию для генерации кода. Я разделяю

40: // каждую функцию парой NOP-байтов, чтобы облегчить чтение

41: // кода дизассемблера

42: _asm NOP _asm NOP

00401006 90 nор

Просмотр параметров в стеке

В главе 5 показано, как устанавливать точки прерывания на системных и экспортируемых функциях. Одна из главных причин для установки точек прерывания на этих функциях — необходимость просматривать параметры, которые передаются в данную функцию.

С тех пор как Visual Basic 5 позволил получать "родной" код (native code), я хотел посмотреть, как работает "родная" компиляция. Каталог Visual Basic включал файлы LINK.EXE и С2.ЕХЕ. Эти две программы являются также частью Visual C++, и было любопытно посмотреть, как их использует Visual Basic, как вообще работает компиляция. Как можно понять из названия, LINK.EXE связывает объектные файлы и производит выполняемый двоичный файл. С2.ЕХЕ довольно сложен. В системе Visual C++ файл С2.ЕХЕ — это генератор кода, который производит машинный код.

Из интегрированной среды разработки (IDE) Visual C++ я открыл VB6.EXE как программу для отладки. Поскольку были загружены символы, нужно было установить точку прерывания на {,, kernel32}_CreateProcessA@40. Запустив Visual Basic, я создал простой проект, установил свойства 'Проекта для создания "родного" кода и выбрал команду File|Make из IDE Visual Basic. Точка прерывания на _CreateProcessA@4о,обеспечивает управление отладчика при запуске или С2.ЕХЕ, или LINK.EXE.

В Windows 2000 RC2 точка прерывания на _CreateProcessA@40 останавливает отладчик на адресе 0x77E8D7E6, когда инструкция, подлежащая выполнению (PUSH EBP), устанавливает стандартный кадр стека. Поскольку точка останова находится на первой инструкции функции createProcess, вершина стека содержит параметры и адрес возврата. Затем при помощи команды View|Debug Wmdows|Memory я открыл окно Memory и ввел в поле Address строку ESP, которая является именем регистра указателя стека, чтобы просмотреть содержимое стека.

По умолчанию данные в окне Memory отображаются в байтовом формате. Поиск при этом может быть довольно утомительным. Щелчок правой кнопкой мыши в окне Memory позволяет выбрать формат: byte, short hex (2 байта или WORD) и long hex (4 байта или DWORD).

Регистры

Именно через регистры передается приложению каждый бит данных, который оно обрабатывает, и знание роли каждого регистра поможет вам распознать неудачный участок кода. CPU x86 имеют восемь регистров общего назначения (ЕАХ, ЕВХ, ЕСХ, EDX, ESI, EDI, ESP и ЕВР), шесть сегментных регистров (CS, DS, ES, SS, FS и GS), указатель инструкций (команд) EIP и регистр флагов (EFLAGS). Есть и другие регистры, такие как регистры отладки и управляющие машинные регистры, но это регистры специального назначения, и вы не встретитесь с ними при нормальной отладке в режиме пользователя. Все регистры общего назначения, перечисленные в табл. 6.1, являются 32-разрядными. Заметьте, что некоторые из них допускают мнемонические обозначения для доступа к различным частям полного 32-разрядного регистра. Единственный сегментный регистр, представляющий интерес для данной главы, — это регистр FS, который содержит блок информации потока (TIB), содержащий описание текущего выполняемого потока. Используются и другие сегментные регистры, но операционная система конфигурирует их таким образом, что они оказываются прозрачными по отношению к нормальной операции. Указатель инструкции содержит адрес текущей выполняющийся инструкции.

Таблица 6.1. Регистры общего назначения

Регистры и окно Watch

Окно Watch отладчика Visual C++ "знает", как нужно декодировать мнемонику всех регистров в их значения. Поэтому, просматривая, например, инструкцию, манипулирующую со строками, можно ввести в окно Watch строку (char*)@EDi, чтобы просматривать данные в формате, который легче читать.

В этой главе представлен язык

Самые общие простые инструкции

Инструкция MOV применяется чаще всего потому, что она предоставляет возможность перемещать данные из одного места в другое. Только что было показано, как обменять значения двух регистров, используя лишь инструкции PUSH. Теперь вы увидите, как выполнить тот же самый обмен с помощью команды MOV.

SwapRegisters ( void )

{  _asm

 {

// Регистр EAX используется как временное хранилище.

 // Обмен значений регистров ЕСХ и ЕВХ.

MOV ЕАХ , ЕСХ

MOV ECX , EBX

MOV EBX , EAX

}

Инструкция SUB реализует операцию вычитания. Значение исходного операнда (второго) вычитается из значения целевого (первого) операнда, а результат сохраняется в целевом операнде.

Инструкция ADD добавляет значение исходного операнда (второго) к значению целевого операнда (первого) и сохраняет результат в целевом операнде.

Инструкция INT 3 — это команда прерывания для Intel CPU. Компиляторы Microsoft используют эту инструкцию как заполнитель между функциями в файле. Подобное заполнение поддерживает выравнивание РЕ-секций (Portable Executable sections), базирующееся на ключе /ALIGN компоновщика (по умолчанию такое выравнивание производится по границе 4 Кбайтовых областей).

Инструкция LEAVE восстанавливает состояние CPU при выходе из функции. Подробнее она рассмотрена в следующем разделе.

Соглашения о вызовах

Прежде чем перейти к другим инструкциям, сделаем краткий обзор соглашений о вызовах. Несколько инструкций, представленных в предыдущем разделе, могут обеспечить первоклассную отладку. Однако, чтобы показать, как нужно расшифровывать окно Disassembly, необходимо связать воедино процедуру вызова и соглашения о вызовах.

Соглашение о вызовах указывает, как нужно пересылать параметры в функцию и как происходит очистка стека, когда выполняется возврат из функции. Соглашение о вызовах диктует программист, который кодирует функцию. Этому соглашению должен следовать каждый, кто вызывает эту функцию. CPU не диктует каких-либо специальных соглашений о вызовах. Понимание этих соглашений облегчает отыскание параметров в окне Memory и определение потока операций языка ассемблера в окне Disassembly.

Существует всего пять соглашений о вызовах, но только три из них — наиболее общие: стандартный вызов (__stdcall), С-декларация (__cdecl) и this-вызов. Стандартный вызов и С-декларацию программист может указывать самостоятельно, а this-вызов применяется в С-программе автоматически, когда он задает способ передачи этого указателя. Два других соглашения о вызовах — это быстрый вызов (_fastcalll) и так называемые "голые" (naked) соглашения о вызовах. По умолчанию операционные системы Win32 не используют соглашение быстрого вызова в коде пользовательского режима, потому что оно не переносимо на другие CPU. Соглашение о "голых" вызовах применяется для программирования драйверов виртуальных устройств (VxD) и в тех случаях, когда программист хочет самостоятельно управлять прологом и эпилогом (об этом будет рассказано в главах, 12 к 14).

В табл. 6.3 перечисляются все соглашения о вызовах. Вспомним описание схемы декорирования1 имен для установки точек прерывания на системных функциях из главы 5. Из табл. 6.3 ясно, что схему декорирования имен диктует соглашение о вызовах.

 "Декорированное" имя в C++ — это генерируемая компилятором строка, содержащая, кроме собственно имени, символы, используемые компилятором или компоновщиком для получения информации о типе.
— Пер.

Читатель, никогда не встречавшийся с соглашениями о вызовах, может задаться вопросом: почему существуют различные их типы?. Различия между вызовами _cdecl и _stdcall довольно тонкие. При стандартном вызове вызываемая функция очищает стек, поэтому она должна точно "знать" количество ожидаемых параметров. В связи с этим функция стандартного вызова не может иметь переменного числа аргументов (как, например, printf). Поскольку для функций _cdeci стек очищает вызывающая программа, функции с переменным числом аргументов допустимы. Стандартный вызов используется по умолчанию для системных функций Win32, а также для функций языка Visual Basic.

Таблица 6.3. Соглашения о вызовах

и специальные приемы, которые могут

Создание или уничтожение SEH-кадра

Первые инструкции после установки кадра стека часто похожи на следующий фрагмент, который является стандартным кодом, начинающим _try-блок. Первый узел в цепочке SEH-обработчиков расположен в TIB со смещением 0. В показанном ниже фрагменте кода дизассемблера компилятор помещает в стек значение данных и указатель на функцию _except_ handlers. Первая инструкция MOV обращается к TIB. Смещение 0 указывает, что узел добавляется к вершине цепочки исключений. Две последних инструкции показывают, каким образом код перемещает фактический узел в цепочку

PUSH 004060d0

PUSH 004014a0

MOV EAX , FS:[00000000]

PUSH EAX

MOV DWORD PTR FS:[0] , ESP

Хотя этот пример довольно прост и понятен, компилятор не всегда производит такой аккуратный код. Иногда он расширяет область создания SEH-кадра. В зависимости от флажков генерации кода и оптимизации, компилятор перемещает окружающие инструкции так, чтобы усилить преимущества конвейерной обработки CPU. Следующий пример дизассемблерного кода, в котором загружены символы библиотеки KERNEL32.DLL, демонстрирует запуск функции IsBadReadPtr из Microsoft Windows NT 4.

MOV EAX , FS:[00000000h]

PUSH EBP

MOV EBP , ESP

PUSH 0FFh

PUSH 77F3DlE8h

PUSH _except_handler3

PUSH EAX

MOV EAX , [BaseStaticServerData];

MOV DWORD PTR FS:[0000000h] , ESP

Как показывает следующий фрагмент кода, уничтожение SEH-кадра намного проще, чем его создание. Основной момент, который нужно запомнить, это то, что запись FS: [0] означает доступ к SEH.

MOV ЕСХ , DWORD PTR [EBP-lOh] .

MOV DWORD PTR FS:[0] , ECX

Организация доступа к TIB

Значение в FS:[18] является линейным адресом структуры TIB. В следующем фрагменте кода реализация GetCurrentThreadid (из Windows 2000) получает сначала линейный адрес TIB-блока и затем, в позиции со смещением 0x24 (в Т1В-блоке) — фактический идентификатор (ID) потока.

GetCurrentThreadid:

MOV EAX , FS:[00000018h]

MOV EAX , DWORD PTR [EAX+024h]

RET

Доступ к локальному хранилищу потока

Локальное хранилище потока (Thread Local Storage — TLS) — это механизм Win32, который позволяет каждому потоку (в многопоточной ситуации) иметь свой собственный экземпляр глобальных переменных. Указатель на массив локального хранилища потока размещается в структуре TIB со смещением 0х2С. Следующий фрагмент кода дизассемблера показывает, как получить доступ к указателю локального хранилища потока.

MOV ЕСХ , DWORD PTR FS:[2Ch]

MOV EDX , DWORD PTR [ECX+EAX*4]

Сравнение и проверка

Инструкция СМР сравнивает первый и второй операнды, вычитая второй из первого, сбрасывая результаты и устанавливая соответствующие флаги в регистре EFLAGS. Можно представлять инструкцию СМР как условную часть С-оператора if. В табл. 6.4 приведены различные флаги и значения, которым они соответствуют при выполнении инструкции СМР.

Таблица 6.4. Результирующие значения и установки флажков инструкции СМР

Инструкция TEST выполняет поразрядную операцию "логическое И" над своими операндами и устанавливает флажки PL, ZR и РЕ (SF, ZF и PF для руководств Intel) соответственно. Инструкция TEST проверяет, было ли установлено разрядное значение.

Ссылки на структуры и классы

Поскольку структуры и классы играют значительную роль в Windows-разработках, потратим некоторое время на обсуждение проблем доступа к соответствующей памяти. Хотя со структурами и классами удобно иметь дело на языках высокого уровня, на уровне языка ассемблера они, вообще говоря, не существуют. На языках высокого уровня структура и класс — это просто краткие способы указывать смещения в "блобе" памяти.

"Блоб" (Binary Large Object — BLOB). Во-первых, этим термином разработчики баз данных обозначают любой произвольный битовый блок, который следует сохранить в БД, например картинку или звуковой файл. Существенно, что BLOB является объектом, который не может быть интерпретирован средствами СУБД. Во-вторых, употребляется в значении глагола (to blob) и в этом случае переводится как "послать огромный e-mail", обычно в ответ на нанесенное серьезное оскорбление. Часто используется в качестве умеренной угрозы. Например: "If that program crashes again, I'm going to BLOB the core dump to you" (Если эта программа опять "грохнется", я тебе вышлю дамп ядра по мэйлу). См. Файл Жаргона (The Jargon File). -Ред.

Компиляторы, в основном, размещают память для пользовательских структур и классов так, как указано в спецификациях. Иногда компилятор дополняет поля заполнителями, чтобы сохранять их на естественных границах памяти, которые для CPU x86 кратны 4 или 8 байтам.

Ссылки на структуры и классы обозначаются регистром и смещением памяти. В структуре Mystruct, приведенной ниже, комментарии справа показывают смещение каждого элемента от начала структуры. За определением MyStruct расположены различные способы доступа к полям структуры.

typedef struct tag_MyStruct

{

DWORD dwFirst ; // 0-байтное смещение

char szBuff[ 256 ] ; // 4-байтное смещение

int iVal ; // 260-байтное смещение

} MyStruct , * PMyStruct ;

void FillStruct ( PMyStruct pSt )

{

char szName[] = "Pam\n" ;

_asm

{

MOV EAX , pSt // Поместить pSt в EAX.
Ниже используются прямые

 // смещения на языке ассемблера, чтобы показать,

// на что они похожи в дизассемблере.

// Встроенный ассемблер позволяет применять

 // нормальные ссылки формата <struct>.<field>.

// С-код: pSt->dwFirst = 23 ;

 MOV DWORD PTR [EAX] , 17h.

 // С-код: pSt->iVal = 0x33 ;

MOV DWORD PTR [EAX + 0104h] , 0x33

 // С-код: strcpy ( pSt->szBuff , szName ) ;

LEA ECX , szName // Поместить szName в стек.

 PUSH ECX .

LEA ECX , [EAX + 4] //. Получить доступ к полю szBuff.

 PUSH ECX

CALL strcpy

ADD ESP ,8 // strcpy есть _cdecl функция.

// С-код: pSt->szBuff[ 1 ] = 'A' ;

MOV BYTE PTR [EAX + 5] , 41h

 // С-код: printf ( pSt->szBuff ) ;

MOV EAX , pSt // Получить pSt обратно. EAX был разрушен

// при обращении к strcpy.

LEA ECX , [EAX + 4]

 PUSH ECX

CALL DWORD PTR [printf]

ADD ESP , 4 // printf есть _cdecl-функция.

 }

 }

Встроенный ассемблер Visual C++

Прежде чем перейти к изучению инструкций языка ассемблера, поговорим немного о встроенном ассемблере Visual C++. Подобно большинству "профессиональных компиляторов C++, компилятор Visual C++ позволяет внедрить инструкции языка ассемблера прямо в строки исходного кода С и C++. Хотя в общем случае использование языка встроенного ассемблера не рекомендуется, потому что он ограничивает мобильность кода, иногда это единственный способ выполнить задачу. В главах 12 и 14 будет показано, как можно заполучить в программу импортированные функции, используя язык встроенного ассемблера.

В начале говорилось, что не обязательно знать, как писать программы на языке ассемблера, и здесь нет противоречия. Применять встроенный ассемблер — не то же самое, что писать на ассемблере полную программу — код C/C++ обеспечивает инфраструктуру приложения. Встроенный ассемблер облегчает понимание примеров и позволяет экспериментировать с инструкциями, наблюдая за их действием.

Представим первую инструкцию:

NOP — это инструкция, которая ничего не делает. Компилятор иногда использует NOP как заполнитель внутри функций, чтобы держать функции, выровненными на подходящие границы памяти.

Строка встроенного ассемблера начинается с ключевого слова _asm, за которым следует инструкция языка ассемблера, которую нужно выполнить (или несколько инструкций в фигурных скобках). Две следующие подпрограммы функционально эквивалентны и показывают формат инструкций встроенного ассемблера:

void NOPFuncOne ( void )

{

_Asm NOP

 _Asm NOP

}

void NOPFUncTwo ( void )

{

_Asm

{

NOP

 NOP

}

 }

В этой главе встроенный ассемблер используется для иллюстрации операций доступа к параметрам и переменным. Все рассмотренные ниже примеры с языком ассемблера содержатся в программе ASMer на сопровождающем компакт-диске.

Вызов и возврат из процедур

CALL вызов процедуры

 RET    возврат из процедуры

Теперь, поговорив о том, как выглядят процедуры, посмотрим, как нужно их вызывать и возвращаться из них. Инструкция CALL проста. Она неявно помещает адрес возврата в стек, так что, остановившись на первой инструкции вызванной процедуры и посмотрев на ESP, на вершине стека можно увидеть адрес возврата.

Операндом инструкции CALL может быть почти все, и в окне Disassembly отображаются вызовы, в параметрах которых указаны регистры, ссылки на память, параметры и глобальные смещения. Если в качестве параметра CALL выступает указатель с адресной ссылкой на память, то, для того чтобы точно увидеть процедуру, которую вы собираетесь вызвать, можно использовать поле эффективного адреса в окне Registers.

Вызов локальной функции будет прямым обращением по определенному адресу. Однако чаще можно видеть вызовы, выполняющиеся через указатели, которые, в общем случае, являются обращениями к импортированным функциям через таблицу адресов импорта (Import Address Table — IAT). Если загружены символы двоичного файла, через который выполняется пошаговый проход, то вы увидите нечто вроде первой инструкции CALL, показанной ниже в примере функции CallSomeFunctions. Этот код указывает, что вызов выполняется через IAT (префикс _imp_ является страшной тайной!). Пример функции CallSomeFunctions также показывает, как нужно вызвать локальную функцию.

void CaiiSomeFunctions ( void }

{

_asm

{

// Вызвать импортированную функцию GetLastError, у которой нет

// параметров. Регистр ЕАХ будет содержать возвращаемое значение.

// Это вызов через IAT, т. е. вызов через указатель.

CALL DWORD PTR [GetLastError]

// Если символы загружены, окно Disassembly покажет

// CALL DWORD PTR [_imp__GetLastError@0 (00402000)].

// Если символы не загружены, окно Disassembly покажет

// CALL DWORD PTR [00402000].

////////////////////////////////////////////////////////////////

// Вызвать функцию внутри этого файла.

CALL NOPFuncOne

// Если символы загружены, окно Disassembly покажет

// CALL NOPFuncOne (00401000).

// Если символы не загружены, окно Disassembly покажет

// CALL 00401000.

 }

}

Инструкция RET выполняет возврат в вызывающую функцию, используя адрес на вершине стека (без какой бы то ни было его проверки). Нетрудно представить, что испорченный стек может выполнить возврат в любую точку приложения. За инструкцией RET иногда следует фиксированное число, которое определяет, сколько байт нужно извлечь из стека, чтобы учесть все параметры, помещенные в стек и переданные функции

.
