Модуль предназначен для макетирования устройств

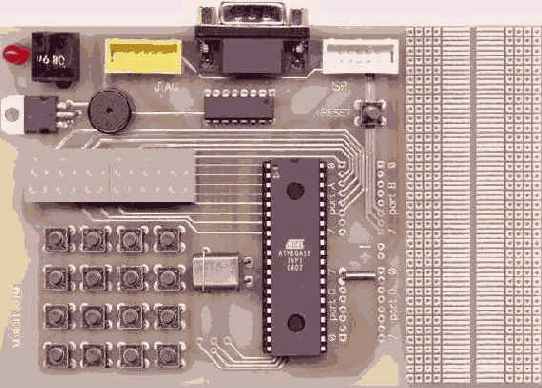

Отладочный модуль M16-DB-v1.01.

Модуль предназначен для макетирования устройств на базе микроконтроллеров ATMega16, ATMega163, ATMega32, AT90S8535, AT90S4434. Модуль хорошо подходит для быстрого освоения семейства AVR, позволяет создавать и отлаживать программно-аппаратные прототипы устройств. В состав модуля входят: микроконтроллер ATMega16-16PI на панели порты микроконтроллера выведены на разъёмы XTAL 16 MHz TOSC 32768 kHz шести разрядный LED индикатор клавиатурная матрица 4х4 пьезоизлучатель драйвер RS232 разъём COM порта разъём ISP разъём JTAG кнопка Reset гнездо питания стабилизатор 5V макетная площадка для установки дополнительных компонентов Принципиальная схема, топология платы, примеры прошивок доступны на компакт-диске "EVM Off-line Pro"
