Описание программатора .

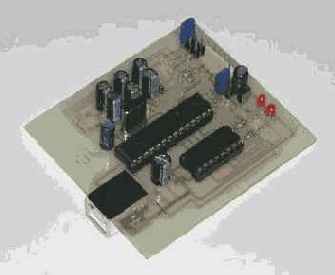

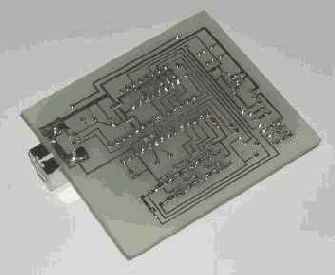

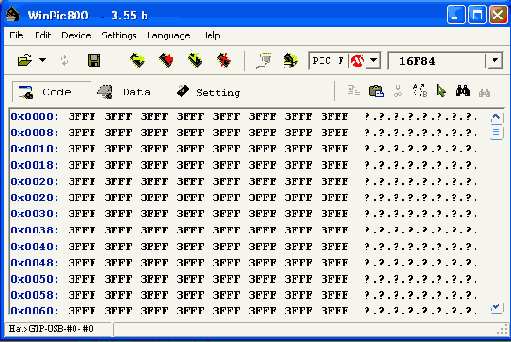

Программатор предназначен для программирования микроконтроллеров семейства PIC и микросхем Flash памяти с интерфейсом I2C через интерфейс USB . Работает на платформах Windows 98, Windows 2000, Windows XP . Внешний вид запущенного приложения представлен на рисунке 2.
Управляющая программа программатора WinPic 800
Управляющая программа программатора WinPic 800 версия 3.55b имеет очень удобный и простой русифицированый пользовательский интерфейс. Программа позволяет выполнять операции для микроконтроллеров семейства PIC: чтения, записи, стирания, верификации FLASH и EEPROM памяти, установка битов конфигураций, а так же выполнять операции для микросхем Flash памяти с интерфейсом I2C: чтения, записи, стирания, верификации - сравнения с записанным.
Для работы с программатором через интерфейс USB необходимо установить специальный драйвер, который входит в состав управляющей программ. Для установки драйвера необходимо выполнить следующие действия :
Распаковать архив winpic800.zip и, подсоединив программатор к разъёму USB, дождаться появления сообщения об обнаружении нового устройства (рис. 3). Переключить опцию "Установка из указанного места" и нажать кнопку "Далее".

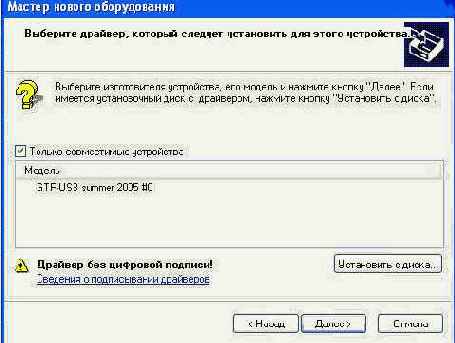

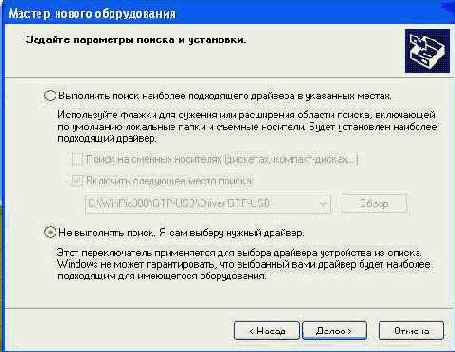

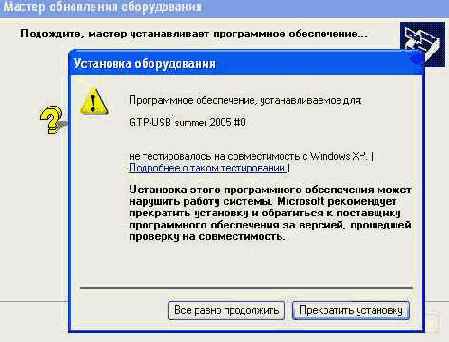

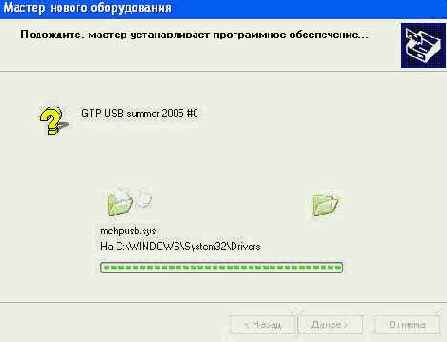

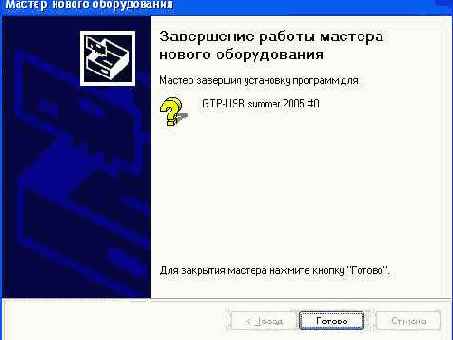

Дождаться появления второго окна мастера установки оборудования, установить переключатель и флажок, как показано на рисунке 4, затем при помощи кнопки "Обзор" указать путь к папке драйвера, в нашем случае это папка "HDD:\WinPic800\GTP-USB\Driver GTP-USB\", в которой находится драйвер для данного устройства, и нажать кнопку "Далее", появится окно показанное на рисунке 5, свидетельствующее о нахождении информационного файла для данного устройства. Затем нажать "Далее", после чего появится окно, показанное на рисунке 6, с предупреждением, что драйвер не имеет цифровой подписи. Нажимаем кнопку "Все равно продолжить", и после появления окна, как показано на рисунке 7, после копирования системных файлов, появится окно завершений работы мастера (рис. 8). Нажимаем кнопку "Готово", и через несколько секунд появится сообщение, что устройство готово к использованию (рис. 9).
Работа с программатором

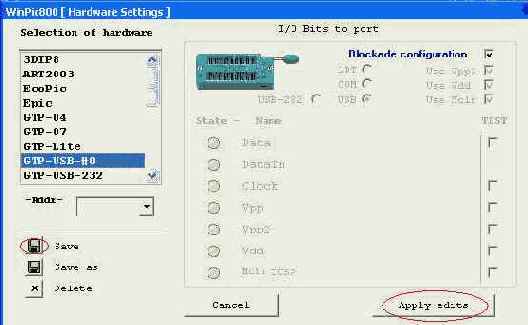

После завершения установки USB драйвера, необходимо настроить интерфейсную часть программатора. Для этого необходимо запустить управляющею программу WinPic 800, на инструментальной панели нажать кнопку "Setting", затем в меню нажать кнопку "Hardware" (рис.10), после чего появится диалоговое окно выбора интерфейса (рис.11), в котором необходимо выбрать в разделе "Selection of Hardware" позицию "GTP-USB - #0" и нажать кнопку "Save". После появления диалогового окна (рис.12), с сообщением о сохранении выбранного интерфейса - нажать кнопку "Yes", и в завершении нажать кнопку "Apply edits", то есть подтвердить изменения в интерфейсной части программатора.
После того как интерфейсная часть настроена, необходимо выполнить тест аппаратной части программатора. Для этого необходимо на инструментальной панели нажать кнопку "Device", затем в меню нажать кнопку "Hardware Test" (рис.13), в появившемч окне будет содержаться результат о проведении теста (рис.14).

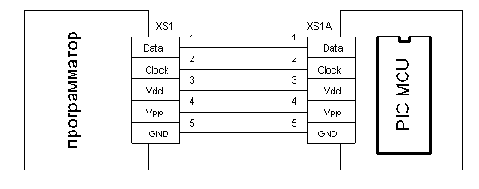

После успешного завершения теста аппаратной части программатора, можно приступать к выполнению операций программирования. Ряд кнопок, расположенных на инструментальной панели, в описании не нуждаются, так как нисколько не отличаются по своему функциональному назначению от других приложений для программирования микроконтроллеров семейства PIC . Принципиальные схемы подключения аппаратной части программатора к микроконтроллерам PIC и Flash i2c представлены на рисунках 15 и 16.
