Пример диаграммы Use Case


Наибольшие трудности при построении диаграмм Use Case вызывает применение отношений включения и расширения. Очень важно разобраться в отличительных особенностях этих отношений, специфике взаимодействия элементов Use Case, соединяемых с их помощью.

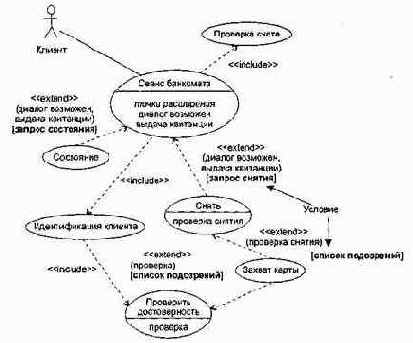

Пример диаграммы Use Case, в которой использованы отношения включения и расширения, приведен на рис. 12.35.

В этой диаграмме один базовый элемент Use Case Сеанс банкомата, который взаимодействует с актером Клиент. К базовому элементу Use Case подключены два расширяющих элемента Use Case (Состояние, Снять) и два включаемых элемента Use Case (Идентификация клиента, Проверка счета). В свою очередь, к элементу Use Case Идентификация клиента подключен включаемый элемент Use Case Проверить достоверность, а к элементу Use Case Снять — расширяющий элемент Use Case Захват карты (он же расширяет элемент Use Case Проверить достоверность).

Видим, что элемент Use Case Сеанс банкомата имеет две точки расширения (диалог возможен, выдача квитанции), а элементы Use Case Снять и Проверить достоверность — по одной точке расширения (проверка снятия и проверка соответственно). В точки расширения возможна вставка поведения из расширяющего элемента Use Case. Вставка происходит, если выполняется условие расширения:

q       для расширяющего элемента Use Case Состояние — это условие запрос состояния;

q       для расширяющего элемента Use Case Снять — это условие запрос снятия;

q       для расширяющего элемента Use Case Захват карты — это условие список подозрений.

Рис. 12.35. Использование включения и расширения

Для расширяемого (базового) элемента Use Case эти условия являются внешними, то есть формируемыми вне его. Иными словами, элементу Use Case Сеанс банкомата ничего не известно об условиях запрос состояния и запрос снятия, а элементам Use Case Снять и Проверить достоверность — об условии список подозрений. Условия расширения являются следствиями событий, происходящих во внешней среде.
