Отношения в диаграммах Use Case


Между актером и элементом Use Case возможен только один вид отношения — ассоциация, отображающая их взаимодействие (рис. 12.28). Как и любая другая ассоциация, она может быть помечена именем, ролями, мощностью.

Рис. 12.28. Отношение ассоциации

Между актерами допустимо отношение обобщения (рис. 12.29), означающее, что экземпляр потомка может взаимодействовать с такими же разновидностями экземпляров элементов Use Case, что и экземпляр родителя.

Рис. 12.29. Отношение обобщения между актерами

Между элементами Use Case определены отношение обобщения и две разновидности отношения зависимости — включения и расширения.

Отношение обобщения (рис. 12.30) фиксирует, что потомок наследует поведение родителя. Кроме того, потомок может дополнить или переопределить поведение родителя. Элемент Use Case, являющийся потомком, может замещать элемент Use Case, являющийся родителем, в любом месте диаграммы.

Рис. 12.30. Отношение обобщения между элементами Use Case

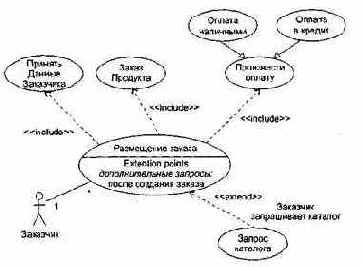

Отношение включения (рис. 12.31) между элементами Use Case означает, что базовый элемент Use Case явно включает поведение другого элемента Use Case в точке, которая определена в базе. Включаемый элемент Use Case никогда не используется самостоятельно — его конкретизация может быть только частью другого, большего элемента Use Case. Отношение включения является примером отношения делегации. При этом в отдельное место (включаемый элемент Use Case) помещается определенный набор обязанностей системы. Далее остальные части системы могут агрегировать в себя эти обязанности (при необходимости).

Рис. 12.31. Отношение включения между элементами Use Case

Отношение расширения (рис. 12.32) между элементами Use Case означает, что базовый элемент Use Case неявно включает поведение другого элемента Use Case в точке, которая определяется косвенно расширяющим элементом Use Case. Базовый элемент Use Case может быть автономен, но при определенных условиях его поведение может расширяться поведением из другого элемента Use Case.
