Технологии разработки программного обеспечения


Отношения в диаграммах классов


Отношения, используемые в диаграммах классов, показаны на рис. 11.5.

Рис. 11.5. Отношения в диаграммах классов

Ассоциации отображают структурные отношения между экземплярами классов, то есть соединения между объектами. Каждая ассоциация может иметь метку — имя, которое описывает природу отношения. Как показано на рис. 11.6, имени можно придать направление — достаточно добавить треугольник направления, который указывает направление, заданное для чтения имени.

Рис. 11.6. Имена ассоциаций

Когда класс участвует в ассоциации, он играет в этом отношении определенную роль. Как показано на рис. 11.7, роль определяет, каким представляется класс на одном конце ассоциации для класса на противоположном конце ассоциации.

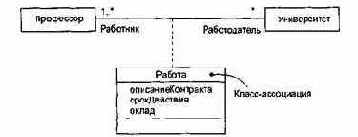

Рис. 11.7. Роли

Один и тот же класс в разных ассоциациях может играть разные роли. Часто важно знать, как много объектов может соединяться через экземпляр ассоциации. Это количество называется ложностью роли в ассоциации, записывается в виде выражения, задающего диапазон величин или одну величину (рис. 11.8).

Запись мощности на одном конце ассоциации определяет количество объектов, соединяемых с каждым объектом на противоположном конце ассоциации. Например, можно задать следующие варианты мощности:

q       5 — точно пять;

q       * — неограниченное количество;

q       0..* — ноль или более;

q       1..* — один или более;

q       3..7 — определенный диапазон;

q       1..3, 7 — определенный диапазон или число.

Рис. 11. 8. Мощность

Достаточно часто возникает следующая проблема — как для объекта на одном конце ассоциации выделить набор объектов на противоположном конце? Например, рассмотрим взаимодействие между банком и клиентом — вкладчиком. Как показано на рис. 11.9, мы устанавливаем ассоциацию между классом Банк и классом Клиент. В контексте Банка мы имеем НомерСчета, который позволяет идентифицировать конкретного Клиента.
