Механизмы расширения в UML


UML — развитый язык, имеющий большие возможности, но даже он не может отразить все нюансы, которые могут возникнуть при создании различных моделей. Поэтому UML создавался как открытый язык, допускающий контролируемые рас-. ширения. Механизмами расширения в UML являются:

q       ограничения;

q       теговые величины;

q       стереотипы.

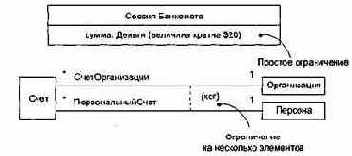

Ограничение (constraint) расширяет семантику строительного UML-блока, позволяя добавить новые правила или модифицировать существующие. Ограничение показывают как текстовую строку, заключенную в фигурные скобки {}. Например, на рис. 10.17 введено простое ограничение на свойство сумма класса Сессия Банкомата — его значение должно быть кратно 20. Кроме того, здесь показано ограничение на два элемента (две ассоциации), оно располагается возле пунктирной линии, соединяющей элементы, и имеет следующий смысл — владельцем конкретного счета не может быть и организация, и персона.

Рис. 10.17. Ограничения



Теговая величина (tagged value) расширяет характеристики строительного UML-блока, позволяя создать новую информацию в спецификации конкретного элемента. Теговую величину показывают как строку в фигурных скобках {}. Строка имеет вид

имя теговой величины = значение.

Иногда (в случае предопределенных тегов) указывается только имя теговой величины.

Отметим, что при работе с продуктом, имеющим много реализаций, полезно отслеживать версию и автора определенных блоков. Версия и автор не принадлежат к основным понятиям UML. Они могут быть добавлены к любому строительному блоку (например, к классу) введением в блок новых теговых величин. Например, на рис. 10.18 класс ТекстовыйПроцессор расширен путем явного указания его версии и автора.

Рис. 10.18. Расширение класса

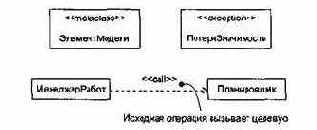

Стереотип (stereotype) расширяет словарь языка, позволяет создавать новые виды строительных блоков, производные от существующих и учитывающие специфику новой проблемы. Элемент со стереотипом является вариацией существующего элемента, имеющей такую же форму, но отличающуюся по сути.
