Технологии разработки программного обеспечения


Кооперации и паттерны


Кооперации (сотрудничества) являются средством представления комплексных решений в разработке ПО на высшем, архитектурном уровне. С одной стороны, ^ кооперации обеспечивают компактность цельной спецификации программного продукта, с другой стороны — несут в себе реализации потоков управления и данных, а также структур данных.

В терминологии фирмы Rational (вдохновителя и организатора побед языка UML) кооперации называют реализациями элементов Use Case, да и обозначения их весьма схожи (рис. 12.42).

Рис. 12.42. Элемент Use Case и его реализация

Обратите внимание на то, что и связаны эти элементы отношением реализации: кооперация реализует конкретный элемент Use Case.

Кооперации содержат две составляющие — статическую (структурную) и динамическую (поведенческую).

Статическая составляющая кооперации задает структуру совместно работающих классов и других элементов (интерфейсов, компонентов, узлов). Чаще всего для этого используют одну или несколько диаграмм классов. Динамическая составляющая кооперации определяет поведение совместно работающих элементов. Обычно для определения применяют одну или несколько диаграмм последовательности.

Таким образом, если заглянуть под «обложку» кооперации, мы увидим набор разнообразных диаграмм. Например, требования к информационной системе авиакассы задаются множеством элементов Use Case, каждый из которых реализуется отдельной кооперацией. Все эти кооперации применяют одни и те же классы, но все же имеют разную функциональную организацию. В частности, поведение кооперации для заказа авиабилета может описываться диаграммой последовательности, показанной на рис. 12.43.

Соответственно, структура кооперации для заказа авиабилета может иметь вид, представленный на рис. 12.44.

Важно понимать, что кооперации отражают понятийный аспект архитектуры системы. Один и тот же элемент может участвовать в различных кооперациях. Ведь речь здесь идет не о владении элементом, а только о его применении.

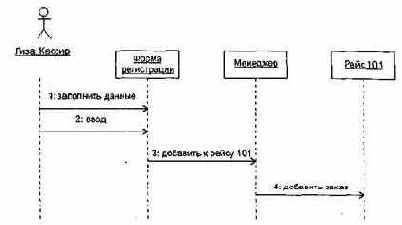

Рис. 12.43. Динамическая составляющая кооперации Заказ авиабилета
