Использование диаграмм размещения


Диаграммы размещения используют для моделирования статического представления того, как размещается система. Это представление поддерживает распространение, поставку и инсталляцию частей, образующих физическую систему.

Графически диаграмма размещения — это граф из узлов (или экземпляров узлов), соединенных ассоциациями, которые показывают существующие коммуникации. Экземпляры узлов могут содержать экземпляры компонентов, живущих или запускаемых в узлах. Экземпляры компонентов могут содержать объекты. Как показано на рис. 13.29, компоненты соединяются друг с другом пунктирными стрелками зависимостей (прямо или через интерфейсы).

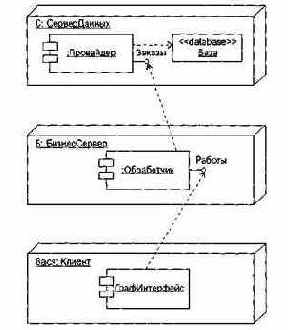

Рис. 13.29. Моделирование размещения компонентов

На этой диаграмме изображена типовая трехуровневая система:

q       уровень базы данных реализован экземпляром С узла СерверДанных;

q       уровень бизнес-логики представлен экземпляром Б узла БизнесСервер;

q       уровень графического интерфейса пользователя образован экземпляром Вася узла Клиент.

В узле сервера данных показано размещение анонимного экземпляра компонента Провайдер и объекта База со стереотипом <<database>>. Узел бизнес-сервера содержит анонимный экземпляр компонента Обработчик, а узел клиента — анонимный экземпляр компонента ГрафИнтерфейс. Кроме того, здесь явно отображены интерфейсы компонентов Провайдер и Обработчик, имеющие, соответственно, имена Заказы и Работы.

Как представлено на рис. 13.30, перемещение компонентов от узла к узлу (или объектов от компонента к компоненту) отмечается стереотипом <<becomes>> на отношении зависимости. В этом случае считают, что компонент (объект) резидентен в узле (компоненте) только в пределах некоторого кванта времени. На рисунке видим, что возможность миграции предоставлена объектам X и Y.

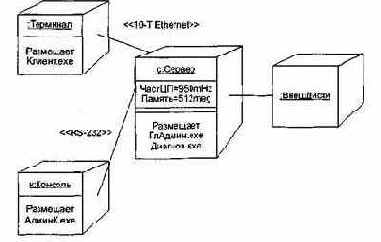

Иногда полезно определить физическое распределение компонентов по процессорам и другим устройствам системы. Есть три способа моделирования распределения:
