После выхода весной 2003 года версии 1.0 версии данной статьи я был приятно удивлен интересом, что проявило Интернет-сообщество к моей работе. По ряду причин в первой версии я не смог изложить многое из того, что собирался. В частности, недостаточно подробно были изложены разделы: , , и многое другое. Кроме того, за прошедший год многое изменилось, стали несколько иными и мои взгляды на многие аспекты создания и настройки локальных сетей. Компьютерный мир не стоит на месте и многие рекомендации версии 1.0 уже нельзя назвать оптимальными. Все это послужило причиной разработки версии 2.0, где я решил исправить данные недостатки, а также дополнить новой теоретической информацией и практическими решениями.

Версия 2.01

Благодаря активному обсуждению статьи в сайта удалось выявить и устранить множество мелких ошибок и неточностей, неизбежных в столь масштабном проекте. Добавлен раздел

Спутниковый Интернет (SAT Internet)

Это не самостоятельный вид доступа, а скорее дополнение к существующим. Спутниковая связь односторонняя, вы можете лишь получать данные из глобальной сети, но нельзя получить информацию, не отправив запрос. Вам потребуется дополнительный исходящий канал подключения ко всемирной паутине для отправки данных (модемный доступ, DSL и т.д).

Скорость SAT связи составляет десятки Мбит. Но если вы используете модем в качестве исходящего канала, то не стоит ждать, что скорость простого посещения веб узлов резко возрастет. Интернет сайты состоят из десятков различных файлов, каждому из которых необходимо отправить запрос на получение, дождаться положительного отклика сервера и цикла всей эстафеты передачи данных до вашей спутниковой тарелки. Лучше всего спутниковый канал подходит для скачивания больших одиночных файлов (видео, архивов, музыки и т.д.). Оплата за пользование каналом обычно производится либо за трафик (от $4/Гб), либо за используемую ширину канала передачи данных без учета количества скачанной информации. (Фиксированная абонентская плата).

Стоимость оборудования для SAT связи сильно варьируется и зависит от размеров параболической антенны, который в свою очередь зависит от уровня сигнала в конкретной географической точке, который можно определить, зная зоны покрытия спутника. Стоимость комплекта: параболическая антенна + спутниковый модем, в центральной полосе России колеблется в районе $250-400. Подробнее смотрите на сайте компании Дина-Веста. - одного из крупнейших российских провайдеров спутникового Интернет.

Если вы используете тарелку единолично или в вашей сети 5-10 пользователей, скорости исходящего GPRS или, тем более, Dial-Up соединения, вполне достаточно. Но с ростом числа пользователей "узкий" исходящий канал становится намного большей проблемой. При одновременной отправке десятков запросов по исходящему модемному соединению фактическая скорость работы в Интернет может стать даже меньше, чем при Dial-up.

Решение можно найти в виде комбинации SAT и DSL соединений, так как при работе по DSL оплачивается обычно только входящий трафик, который будет поступать по спутниковой линии.
Данная связка обеспечивает максимальную скорость доступа при минимуме затрат при оплате трафика. Однако потребуется одновременно приобрести DSL-канал и спутниковое соединение, что может ударить по карману.

Несмотря на достаточно высокую стоимость оборудования, данный вид доступа весьма привлекателен, как для предприятий, так и для индивидуальных пользователей, чья деятельность подразумевает интенсивное сохранение больших объемов данных из глобальной сети. Дополнительным плюсом приобретения параболической антенны является возможность приема каналов спутникового TV, количество которых постоянно растет. К ним так же можно организовать общий доступ через локальную сеть, однако многие провайдеры спутникового TV четко указывают в контракте запрет на ретрансляцию видео по кабельным сетям.

Помимо однонаправленного спутникового Интернет, описанного выше, существует двунаправленный, где и отправка и получение данных производится через спутник. Одним из первых провайдеров, представивших двунаправленный спутниковый Интернет на российском рынке, является компания Web-Sat.

Подробнее о спутниковом Интернет вы можете узнать из следующих статей:

Сравнительные характеристики сетевых проводников

*- Передача данных на расстояния, превышающие стандарты, возможна при использовании качественных комплектующих.

**- Подробнее смотрите раздел:

Пожалуй, очевидно, что по характеристикам и стоимости, для использования в домашних сетях, оптимальной является витая пара.

Все вышеперечисленные сетевые проводники можно приобрести в Интернет-магазине , это особенно актуально в отношении витой пары для уличной проводки, так в некоторых регионах её сложно достать.

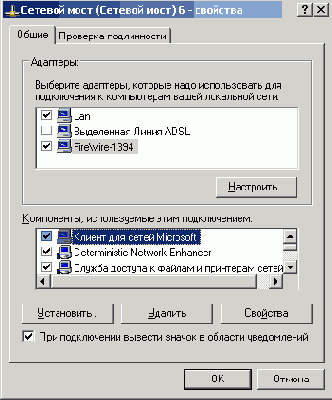

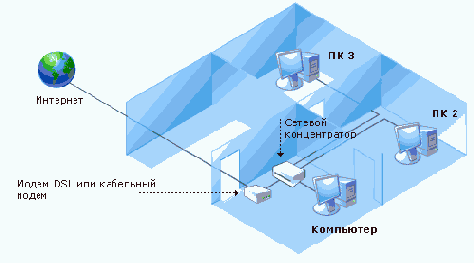

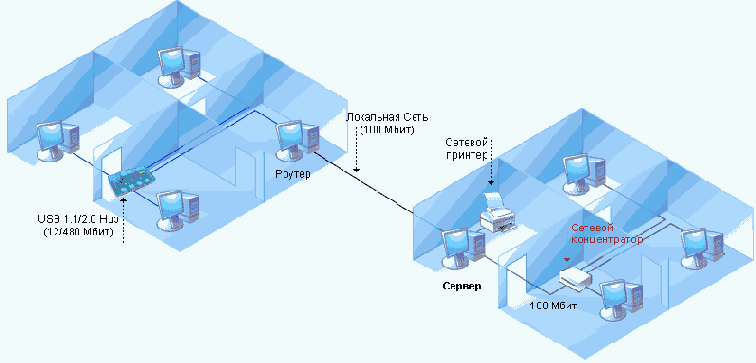

Строим Роутер

Роутер или маршрутизатор - это аппаратно-программный комплекс, который выступает посредником для связи двух различных сегментов сети. С помощью роутеров можно объединять сети с различными настройками и сетевыми интерфейсами. В качестве роутера может выступать компьютер с несколькими сетевыми адаптерами или специализированное устройство

Примеры Роутеров:

Lan<>Lan

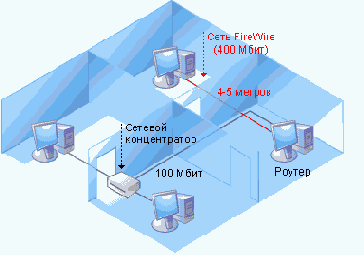

Lan<>FireWire

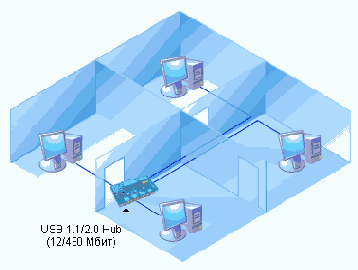

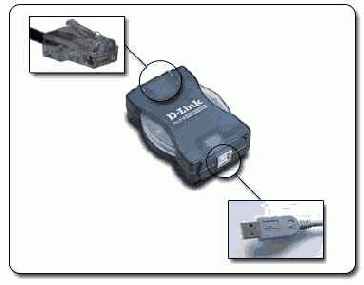

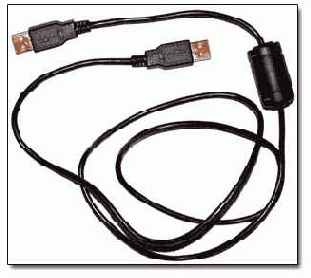

Lan<>USB-Lan

Lan<>Wi-Fi

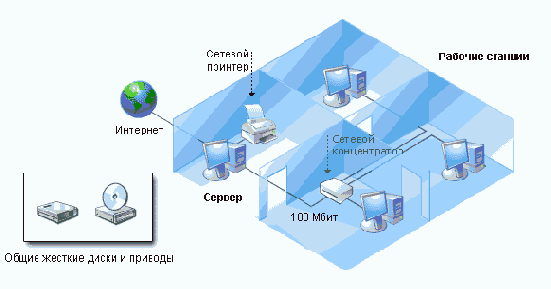

Строим сервер для домашней ЛВС

Давайте сначала определимся, что такое сервер. Сервер это компьютер, который работает круглосуточно и предоставляет пользователям свои вычислительные и дисковые ресурсы, а так же доступ к установленным сервисам.

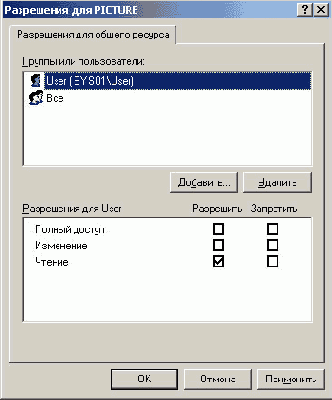

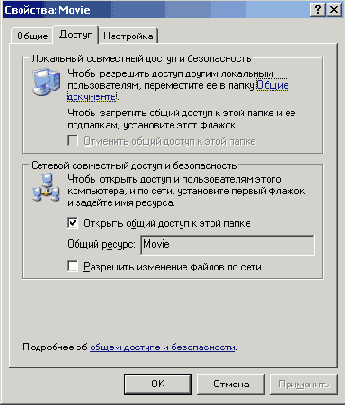

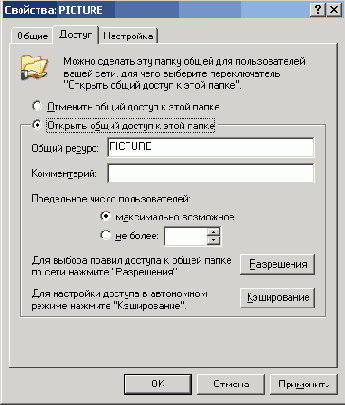

Все жёсткие диски, установленные на сервере, можно сделать общими и на них хранить коллекции видео, музыки или любую другую информацию.

Если подключить к серверу принтер, то им также смогут пользоваться все члены сети.

Сервер необходим при подключении сети к выделенному каналу доступа в Интернет. Впрочем, некоторые модели высокоскоростных ADSL модемов подключаются непосредственно к коммутатору и не требуют использования сервера.

Если сервер подключен к Интернет через постоянное высокоскоростное соединение с фиксированным IP адресом, то можно создавать свои HTTP, FTP, Mail сервисы и стать полноценной частицей всемирной паутины. Если на сервере установлен служба HTTP, то любой человек с доступом в Интернет сможет подключиться к вашему серверу, просто набрав в адресной строке Internet Explorer IP-адрес сервера, точно так же, как вы сейчас просматриваете этот сайт. Чтобы получить такие возможности, не обязательно создавать сеть, достаточно иметь компьютер с постоянным высокоскоростным доступом в Интернет: ADSL, выделенная линия и т.д.

Таким образом, вам не придется искать хостинг или закачивать туда информацию, так как весь объем диска, установленного на сервер, будет доступен в Интернет, если ваши настройки безопасности будут это позволять. Нужно только помнить, что каждый удаленный пользователь будет занимать некоторую часть канала в Интернет, снижая скорость доступа. Если таких пользователей будет очень много, скорость может значительно снизиться, вплоть до невозможности связаться с узлами глобальной сети. Например, портал использует несколько серверов с подключением к Интернет на скорости более 1000 Мбит/с.

Совет:

Типичные функции сервера в ЛВС: Гейт в интернет, принт сервер, файл сервер.

В роли сервера может выступать и одна из рабочих станций сети, но при этом будет невозможно обеспечить её бесперебойную работу. Именно поэтому необходимо разграничивать функции сервера и рабочей станции.

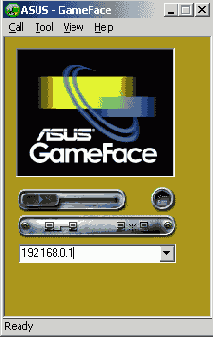

Технология Game Face

Разработка компании Asus, технология видеосвязи, позволяющая играть в игры или любые другие полноэкранные приложения и одновременно видеть своего союзника/оппонента.

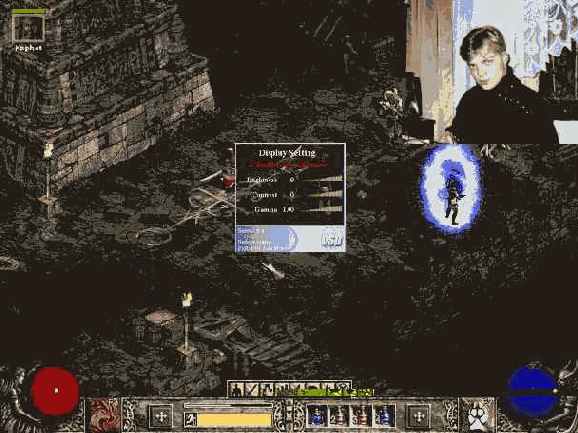

Использование технологии GameFace в игре Diablo II

К сожалению, в данном режиме GameFace работает только с видеокартами Asus, при установленных драйверах версии не ниже версии 43.45D, причем у того, с кем вы хотите поиграть, также должна быть видеокарта Asus, с установленным Game Face. Последнее время и другие компании создают похожие приложения, к сожалению, они не совместимы между собой. Все это несколько затрудняет продвижение технологии в массы.

Если вы владелец видеокарты Asus с логотипом Game Face:

(это, как правило, видеокарты, оснащенные TV входом), то эта программа идет в комплекте поставки.

Помимо видеокамер Game Face может ещё работать и с TV тюнером, практической пользы от данной функции немного, разве что транслировать в игру телепередачу, чтобы не пропустить любимый фильм.

Если же у вас видеокарта не Asus, а какой либо другой фирмы, то обеспечивать видеосвязь в играх Game Face не будет, о чем она вас честно предупредит. Зато можно будет пользоваться самим приложением, по функциональности схожим с NetMeeting, однако в Game Face нет таких расширенных функций, как совместная работа с приложениями или мультипользовательский графический редактор. Интерфейс достаточно аскетичен, зато удобен, прост в работе и во многом интуитивен.

По качеству связи Game Face превосходит NetMeeting. Видео более четкое и в окне больших размеров. Можно запустить несколько копий Game Face, и таким образом соединиться с несколькими пользователями, впрочем, одновременно пообщаться все равно не получится. Ощущения от Game Face смешанные: с одной стороны, качественная видеосвязь, возможность видеть своего оппонента или союзника во время игры, и заточенность под видеокарты Asus, с другой - это практически, сводит на нет все плюсы. Воспользоваться Game Face в полном объеме получится, только если у всех ваших друзей видеокарты Asus.

Если планируете приобретать новую видеокарту, чем не повод подумать о продукции Asus, тем более, что платы этого производителя, несмотря на чуть завышенную "брендовую" стоимость, отличаются высоким качеством.

Если ваша видеокарта имеет TV выход, то можно подключиться к телевизору (для тех же целей можно использовать второй монитор) и транслировать видеоизображение туда, с помощью стандартной функции Windows "расширить рабочий стол на этот монитор", и просто перенести туда работающий Game Face или NetMeeting. На телевизоре видео низкого качества смотрится немного лучше, за счет нечеткости телевизионной трубки и низкого разрешения, к тому же это в некоторой степени снимает ограничение на использование Game Face с картами Asus. К сожалению, заставить работать в таком режиме можно далеко не все игры.

Тестируем локальную сеть

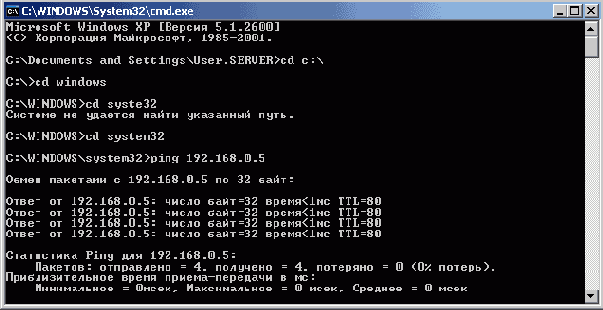

В составе Windows XP/2000 есть команда "Ping" она позволяет оправлять пакеты информации заданной длины и фиксировать время отклика удаленной системы, а так же целостность информации. Тестовая служба Ping взаимодействует напрямую с сетевой картой на уровне протокола TCP/IP, поэтому вне зависимости от того, настроены ли параметры доступа и дополнительные службы, Ping систему увидит.

Запустите командную строку "Пуск" -> "Выполнить -> "cmd"

Появиться окно консольного сеанса, по сути, старый добрый MS DOS. Затем с помощью команд CD (Change Directory) перейдите в папку system32 вашей копии Windows XP как показано на рисунке. Если запустить ping из Windows с помощью bat/cmd файла или раздела "выполнить", сразу после выполнения задачи окно программы закроется и вы не успеете увидеть результаты.

Формат команды: Ping "IP адрес удаленной системы"

Например "Ping 192.168.0.1. По умолчанию программа передает 4 пакета по 32 байт каждый, что недостаточно для объективного тестирования сети, так как система бодро отчитается об успешном результате даже при очень низком качестве сигнала. Данная команда подойдет только для того, чтобы определить, есть ли вообще связь с тем или иным узлом. Для тестирования качества связи запустите Ping со следующими параметрами.

ping.exe -l 16384 -w 5000 -n 100 192.168.0.XX.

Это обеспечит отправку 100 запросов по 16 килобайт на заданный IP адрес с интервалом ожидания в 0,5 секунды.

1. Если по результатам тестирования дошли все пакеты и потери составили не более 3%, ваша сеть работает нормально.

2. От 3-10% - сеть по-прежнему работает, благодаря алгоритмам коррекции ошибок, однако из-за значительного числа потерянных пакетов и необходимости их повторной доставки снижается эффективная скорость сети.

3. Если число потерянных пакетов превышает 10-15%, необходимо принять меры по устранению неисправности, вызвавшей ухудшения качества связи.

Для получения более объективных результатов можно увеличить размер пакетов и/или их число, однако это увеличит и время тестирования. Дополнительные настройки программы ping вы сможете узнать, если запустить её с привычным справочным ключом ping /?

Причины слабого сигнала в линии и потери пакетов данных

-Физические повреждения сетевого кабеля или его изоляции.

-Некачественный обжим

-Ошибки в разводке витой пары

-Превышение стандартной длины сегмента.

-Наличие мощных источников помех по ходу кабеля.

-Некачественное восстановление поврежденных участков.

-Более 5 коммутаторов в цепи.

Совет:

Трафик

В отличие от модемного соединения, при использовании DSL, да и большинства других высокосортных каналов, оплата идет не за время, проведенное в сети, так как вы подключены круглосуточно, а по количеству входящего трафика. Стоимость исходящего трафика невысока или же он бесплатен, это особенно важно, если вы планируете отправлять сеть большие объемы информации или строить на базе высокоскоростного соединения сервер.

Входящий трафик - любая информация, поступающая на ваш компьютер через DSL соединение. Вы получаете данные, когда сохраняете файлы из Интернет, принимаете электронную почту, посещаете страницы, играете в On-line игры.

Исходящий трафик - информация, которую вы отправляете другим пользователям Интернет. Например, это исходящие почтовые сообщения, или если у вас установлен http-сервер, файлы, которые пользователи Интернет скачивают с вашего компьютера.

Любая нормальная работа в Интернете состоит из входящего и исходящего трафика, поскольку нельзя получить файл не отправив на него запрос, и нельзя отправить файл не получив подтверждения о приеме. Другое дело, что доля того или иного трафика различается в зависимости от выполняемой задачи.

Паразитный трафик - даже если Вы не имеете никакой сетевой активности, некоторое количество трафика (1-2 килобайта в секунду) всё равно будет поступать. Это явление обусловлено получением запросов других пользователей и систем Интернет, а так же обменом служебными пакетами данных между DSL-модемом и системами провайдера. Паразитный трафик не несет полезной нагрузки и не сохраняется на жестком диске. Несмотря на кажущуюся незначительность, за месяц его может набежать несколько десятков и даже сотен мегабайт. Лучше всего сразу обговорить данный вопрос с вашим провайдером, оплачивается паразитный трафик или нет. И если оплачивается, то лучше поискать другого провайдера, иногда счета за паразитный трафик могут быть просто разорительными.

Локальный трафик - некоторые провайдеры обмен данными по определенным IP-адресам считают по другим (обычно более низким) тарифам, или не считают вообще.
Это так называемый локальный или корпоративный трафик. Функция полезная, хотя и не всегда нужная, к тому же далеко не все провайдеры её поддерживают. Однако такое соединение определенно пригодится если вы хотите объединиться по DSL каналу с другой сетью по VPN или скачивать значительные объемы трафика с локальных ресурсов провайдера.

По России цена за подключение колеблется от 150 до 400$. Цены на трафик в среднем от 30 копеек до 3 рублей за мегабайт, причем в центральных районах страны (Москва, Санкт-Петербург) цены намного ниже, чем на периферии, где обычно одна компания выступает монополистом.

Цены постоянно снижаются и по самым скромным прогнозам уже в течение 5 лет DSL станет основным видом доступа к всемирной паутине, потеснив модемную связь.

- популярный DSL провайдер города Москвы.

- ОАО Дальсвязь - Интернет провайдер Приморья.

Вы легко сможете найти сайт провайдера, предоставляющего услуги DSL и выделенных линий в вашем городе с помощью любой поисковой системы.

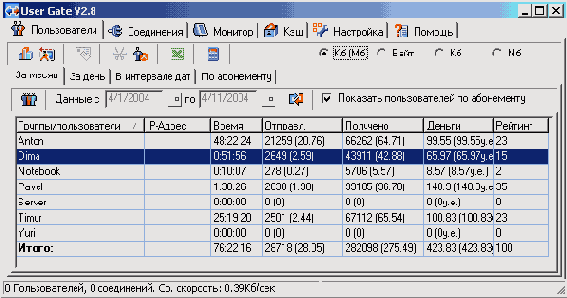

Учет трафика

Достаточно часто возникает ситуация, когда показатели трафика и счет от провайдера не сходятся. Этим грешат очень многие системы подсчета трафика, очень сложно учесть все службы и сервисы, обращающиеся в интернет. Проблему можно решить, если использовать рейтинговую систему подсчета трафика. Дело в том, что UG создает "рейтинг активности пользователя" на основании времени проведенного в сети и количества скачанной информации. Это число, выраженное в процентах. Можно просто дождаться очередного счета от провайдера, взять эту сумму за 100% и по рейтингу пользователей рассчитать, кто сколько должен. Расчет суммы производится по формуле: (Рейтинг пользователя)x(общая сумма)/100. Например: Пользователь в течение месяца набрал рейтинг 15%, а общий счет от провайдера составил 2000 рублей, 15x2000/100=300 следовательно пользователь должен за работу в Интернет 300 рублей. Минус такой системы - не слишком высокая точность.

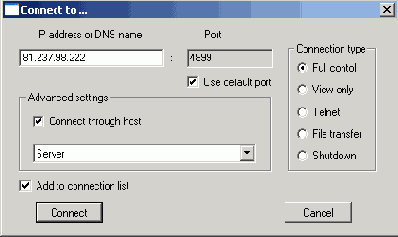

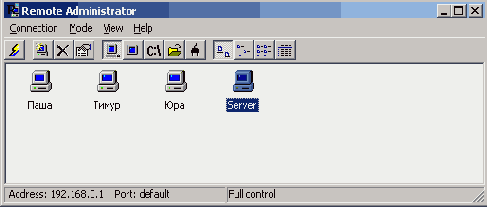

Устанавливаем Radmin Server

Вам нужно скачать программу с официального и установить на все машины, куда необходимо получить доступ.

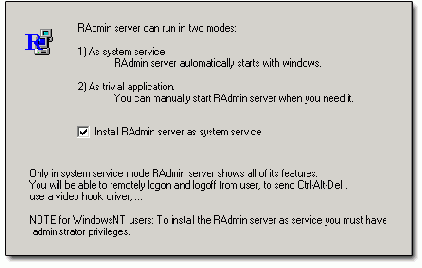

Когда программа спросит, устанавливать ли Radmin как системный сервис, отвечайте утвердительно, это обеспечит возможность переключаться между учетными записями пользователей на удаленной системе, получать видеосигнал, и др. под Win98/Me Radmin работает, но установить приложение системным сервисом нельзя.

После этого программа предложит задать пароль, не менее 8 символов, или настроить доступ на уровне пользователей, аналогично организации общего доступа в Windows XP. Смотрите раздел:

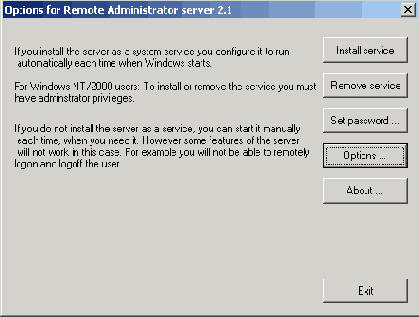

Дополнительные настройки находятся в "Пуск" -> "Программы" ->" Remote Administrator" -> "Settings for Remote Administrator server".

Install Service/Remove Service - Здесь вы можете отключить или наоборот установить Radmin в качестве системного сервиса. Если вы уже сделали это при инсталляции, лучше не менять эту настройку.

Set Password - изменение пароля и настроек безопасности.

Options - расширенные опции Radmin Server

Use IP Filter - Позволяет получать доступ к удаленным системам только со специфических IP-адресов. Если вам лень каждый раз вводить пароль, но вы не хотите, чтобы рядовые пользователи вашей сети имели доступ к серверу и другим системам, то можно настроить IP-Filter только на адрес системы администратора и отключить запрос пароля. Маска подсети для одного адреса 255.255.255.255, для группы адресов 255.255.255.0.

IP-фильтрацию необходимо использовать на всех компьютерах, имеющих постоянное подключение к Интернет. Вам вряд ли понравится неизвестный пользователь Интернет, шарящийся по вашему серверу.

Tray Icon - отображает в системном трее иконку Radmin сервера. Если кто-нибудь подключится она становиться красной и отображает IP того, кто подключился. Её можно включить или отключить.

Use Default Port - по умолчанию Radmin использует 4899 порт, если по каким либо причинам он конфликтует с настройками безопасности вашей сети, его можно изменить на любой свободный. Не забудьте соответствующим образом настроить ваш Firewall.

Ask user permission? (Спрашивать разрешение?) - При попытке получить доступ к удаленной системе там появится запрос: "Пользователь (его IP адрес) пытается получить доступ к вашей системе. Принять или отклонить?" Если в течение указанного промежутка времени ответ дан не будет, сеанс связи будет прерван, можно настроить и наоборот, если ответа нет, программа по умолчанию соединяется. Полезная функция, если члены вашей сети опасаются за конфиденциальность своей информации, но все же хотят получать от вас удаленную помощь по настройке системы. С данной опцией юзеры могут спать спокойно, администратор не увидит, как они роются по порносайтам, он просто откроет логи.

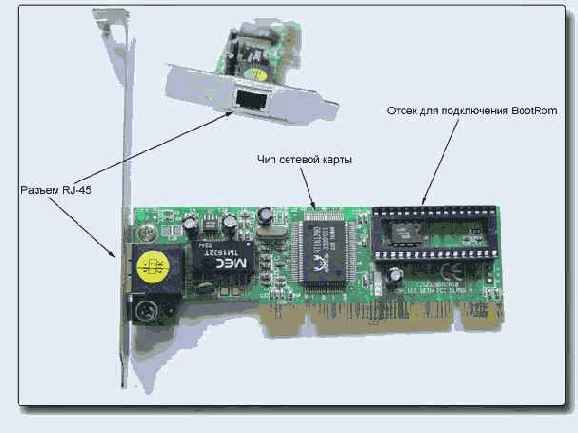

Устройство Сетевой Карты

Сетевые карты отвечают за передачу информации между единицами сети. Любая сетевая карта состоит из разъема для сетевого проводника и микропроцессора, что кодирует/декодирует сетевые пакеты, а так же вспомогательных программно-аппаратных комплексов и служб. Каждая карта имеет свой Mac адрес - уникальный идентификатор устройства.

Всем кто откликнулся на версию

Видеокарта

Необходима для запуска системы, однако совершенно не важна сама по себе. Хорошо, если в материнской плате есть встроенная, если нет, можно использовать 1-2 мегабайтную PCI. Если сервер использует LCD монитор, то лучше, чтобы карта могла выводить сигнал в разрешении 1024х768.

Видеосвязь

Еще совсем недавно видеосвязь была уделом крупных корпораций и фантастических фильмов. Цифровые видеокамеры стоили слишком дорого, скорости связи оставляли желать лучшего. Сейчас положение изменилось, но и сегодня видеосвязь - своего рода предмет роскоши, что отнюдь не умаляет удобства этого прогрессивного вида интерактивного общения.

Программ для организации видеосвязи или видеочата в Интернете множество (ICQ, MSN Messenger, Eyeball Chat и другие), они имеют неплохо реализованные видеофункции, однако не подходят для локальной сети, так как для работы им необходим сервер и канал доступа в Интернет. Их разрабатывали для организации связи с удаленными точками, а не для работы в ЛВС. Во-первых, далеко не все сети имеют доступ к Интернет, во-вторых, видеосвязь через удаленный сервер будет создавать достаточно объемный поток Интернет-трафика, а он, как правило, платный. И вообще, странно обращаться к серверу, находящемуся за тысячи километров, чтобы связаться с соседом за стенкой.

Конечно же, существуют специализированные пакеты и даже аппаратные решения для организации видеоконференций в ЛВС, однако их стоимость слишком высока для рядового пользователя и ориентированы они в первую очередь на компании. И все же организация видеосвязи в сети - занятие стоящее, затраты не столь велики, а возможность прикоснуться к будущему того стоит.

Для организации видеоконференции вам потребуется:

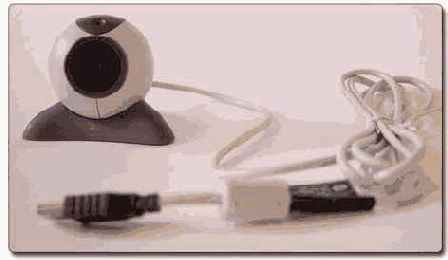

Видеокамера

Звуковая карта

Микрофон

Для обеспечения полноценной видеосвязи каждый из участников должен иметь видеокамеру. Лучше всего для этих целей использовать Web-камеры, они обеспечивают картинку до 640x480, и скорость 15-24 кадра в секунду, что более чем достаточно. Стоимость подобных устройств колеблется в районе 15-50 долларов. Многие цифровые фотоаппараты имеют встроенные функции веб-камеры. Практически все веб-камеры оснащены микрофоном, но далеко не всегда его чувствительность и качество записи удовлетворительны.

Совет:

Наиболее доступной и простой в обращении системой аудио/видеосвязи является программа NetMeeting.

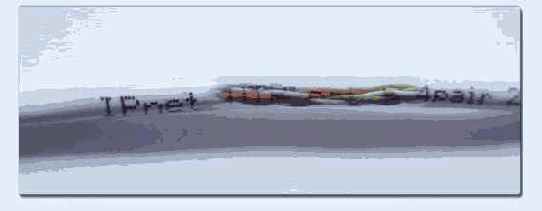

Витая Пара (Twisted Pair)

В настоящее время это наиболее распространённый сетевой проводник. По структуре он напоминает многожильный телефонный кабель, имеет 8 медных проводников, перевитых друг с другом, и хорошую плотную изоляцию из поливинилхлорида (ПВХ). Обеспечивает высокую скорость соединения - до 100 мегабит/с (Около 10-12 Мб/Сек) или до 200Мбит в режиме full-duplex, . При использовании гигабитного оборудования достижимы скорости до 1000 Мбит (См. ).

Существует неэкранированная и экранированная витая пара, помимо обычной изоляции у второго типа витой пары существует защитный экран, по структуре и свойствам напоминающий фольгу. При соответствующем заземлении экранированная витая пара обеспечивает отличную защиту от электромагнитных помех, даже при проводке вблизи электрораспределительного щитка и линий высокого напряжения отмечалась стабильная работа сети на скоростях свыше 90 Мбит.

Кабель легко ремонтируется и наращивается с помощью обычной изоленты и ножниц. Несмотря на то, что по стандартам восстановлению повреждённый участок не подлежит, даже имея многочисленные участки восстановленных таким образом разрывов, сеть на витой паре работает стабильно, хотя скорость связи несколько падает. (См ). Кроме этого, в основанных на витой паре сетях можно использовать различные нестандартные проводники, позволяющие получить новые характеристики и свойства сети. (См. ). Витая пара продается в большинстве компьютерных фирм.

Помните, что обычная витая пара не предназначена для проводки на улице. Перепады температур, воздействие влаги и других природных факторов могут привести к постепенному разрушению изоляции и снижению её функциональных качеств, что, в конечном счете, приведет к выходу сегмента сети из строя. В среднем сетевой кабель выдерживает на открытом воздухе от 3 до 8 лет, причем скорость сети начнет падать задолго до полного выхода кабеля из строя. Для использования на открытом воздухе нужно использовать специальную витую пару для открытой проводки.

Так же хорошо подходит для проводки на открытом воздухе . Помимо того, что его изоляция не боится воды, высоких и низких температур, кабель сам по себе очень прочный (выдерживает нагрузку до 200 килограмм) и его можно протягивать без поддерживающего троса на длину до 100 метров. Неоспоримым достоинством является то, что используя П-296, можно обеспечивать устойчивую связь на сегменте сети до 500 метров. Если в вашем регионе сложно приобрести пару для уличной проводки или П-296, срок службы обычного сетевого кабеля можно увеличить в несколько раз, используя гофрированную трубку. Она защищает кабель от механических воздействий, воды, прямых солнечных лучей, однако увеличивает стоимость и массу сетевого проводника.

Гофрированная трубка.

Voice Chat

Очень простая в настройке и работе утилита, что, однако, не мешает ей обеспечивать высокое качество связи. Программа нетребовательна к ресурсам компьютера, достаточно 200 МГц. Voice Chat поддерживает работу как в локальной сети, так и через Интернет по протоколу TCP/IP, программа сама подстраивает качество звука под тип и скорость соединения. Просто укажите IP адрес компьютера, с которым вы хотите связаться. Можно указать широковещательный IP адрес, 192.168.255.255, тогда Voice Chat сможет вести многопользовательскую беседу. Качество звука при этом тем ниже, чем больше пользователей участвует. Программа может обеспечивать одностороннюю связь по типу радиостанции, а так же селекторную связь, (как в рациях), которую очень удобно использовать при общении более 3 человек, чтобы не перебивать друг друга, к тому же это улучшает качество голоса и избавляет от эффекта эха. Правда, разговор при этом получается не столь свободный. Программа по умолчанию использует 6000 порт, впрочем, его можно поменять, не забудьте настроить ваш брандмауэр, если планируете использовать Voice Chat вне локальной сети.

Сайт программы:

VPN подключения

Чтобы присоединиться к VPN серверу, необходимо зайти: "Пуск">"Настройка">"Панель Управления">"Сетевые подключения">"Мастер новых подключений">"Подключить к сети на рабочем месте">"Подключение к виртуальной сети">Название соединения>"Выберите ваше соединение с Интернет", если вы подключены к Интернету постоянно, тогда отметьте параметр "не набирать номер для предварительного подключения".

Далее укажите IP адрес компьютера, где установлен VPN сервер. В появившемся подключении введите имя вашей учетной записи и пароль. Помните, что на том компьютере, к которому вы хотите подключиться, должна существовать учетная запись с такими же параметрами.

После установления связи компьютер не отображается в Сетевом окружении? Так и должно быть, локальные соединения и прямые подключения - это разные сети. Чтобы увидеть подключившийся компьютер, вам понадобиться воспользоваться поиском. Для этого зайдите в сетевое окружение и нажмите клавишу "F3". В появившемся поисковом окне введите сетевое имя или IP адрес искомого компьютера. Чтобы каждый раз не использовать поиск, создавайте ярлыки для быстрого доступа к удаленным ресурсам.

VPN (Virtual Personal Network)

С помощью VPN можно объединять компьютеры в виртуальную "локальную" сеть, вне зависимости от их местонахождения. Единственное условие - наличие доступа в Интернет или другого канала связи, например модемного. При этом система и все программы будут воспринимать удаленные компьютеры как локальные, с полноценным доступом к жестким дисками, принтерам и т.д. Таким образом можно легко обмениваться файлами и использовать общие базы данных.

Встроенные сетевые карты

Во многие современные материнские платы сетевые карты уже встроены, так что стоит проверить, нет ли чего подобного у участников будущей сети или у вас самих. Если сетевая карта интегрирована в системную плату, то вы экономите PCI разъем. В некоторые материнские платы встроены гигабитные адаптеры, учитывая цены на гигабитное оборудование, это отличное дополнение. В некоторых Deluxe моделях есть даже сразу 2 сетевые карты. Это очень удобно, особенно если у вас в доме 2 компьютера, или Вы используете персональный компьютер и ноутбук, так как вам не придётся постоянно отключать и подключать сетевой кабель или покупать дополнительный коммутатор. Подробнее смотрите:

я понял, насколько масштабна эта

Выбираем операционную систему для сервера

Наиболее удачным выбором операционной системы для вашего первого сервера является Windows 2000/2003 Server

Простота настройки,

Дружественный интерфейс, привычный пользователям Windows XP и Me

Наличие в системе драйверов для наиболее распространённых сетевых карт и современного оборудования.

Функции автоматической настройки сети

Встроенная служба ICS. (Общий доступ в Интернет)

Встроенный брандмауэр.

Минимальные системные требования

CPU: 300-600 МГц

Оперативная память: не менее 128 Мб

С такими параметрами система запустится, но скорость и качество работы будет оставлять много лучшего. Windows может запуститься и на более слабом оборудовании, но вряд ли сможет справиться с функцией сервера.

Рекомендуемые

CPU: 800-1000 МГц или выше.

Оперативная память: 256 и выше.

Нужно помнить, что чем больше пользователей обращаются к системе, тем более мощным и быстрым должен быть сервер.

Выделенная линия

Самая большая проблема в организации высокоскоростного доступа - это обеспечение линии связи между Вашим компьютером и провайдером. Есть несколько путей её решения: использовать существующие коммуникации (телефонные линии, электропроводку, системы кабельного телевидения), прокладывать новые или пользоваться радиосвязью. Последнее, к сожалению, сильно ограничено из-за необходимости лицензировать частоту, к тому же на качество радиодоступа могут влиять помехи от других радиосетей (сотовых, гражданских радиостанций и т.д.), а прокладка новых линий связи - дело весьма дорогостоящее. До недавних пор, пожалуй, единственным способом обеспечить высокосортной канал связи с Интернет было создание выделенной линии.

Обеспечение канала по отдельной линии связи никак не связано с телефонной линией. Связь с Интернет обеспечивается круглосуточно.

Выделенные линии бывают 2 типов:

Аналоговые - представляют собой обычное модемное соединение. Скорость почти такая же, как и при обычной модемной связи, только отсутствуют обрывы соединения, и свободна телефонная линия. В настоящее время тональные выделенные линии практически не встречаются, уступив место более быстрым соединениям.

Цифровые выделенные линии - высокоскоростной канал доступа в Интернет, цифровая линия, основанная на высокочастотной цифровой модуляции, принцип действия похож на xDSL (см ниже). Пара медных проводов обеспечивает максимальную скорость около 1-2 Мбит. Можно использовать уже существующую телефонную линию, это гораздо дешевле, однако при этом вы потеряете возможность пользоваться обычным телефоном.

Если вы не лимитированы в средствах, то можно проложить выделенную линию на витой паре или даже оптоволокне, скорость такого соединения может составлять десятки Мбит, однако и цена - тысячи долларов. Это путь крупных предприятий и провайдеров. Оборудование и настройку системы обычно предоставляет провайдер. Установка выделенной линии обычно оправдана для сетей средних и крупных размеров. Если в ваши планы входит создание собственного Интернет-сервера, а выделенная линия подходит для этого идеально, обязательно уточните, будет ли вам выделен фиксированный IP-адрес.

Wake-on-Lan

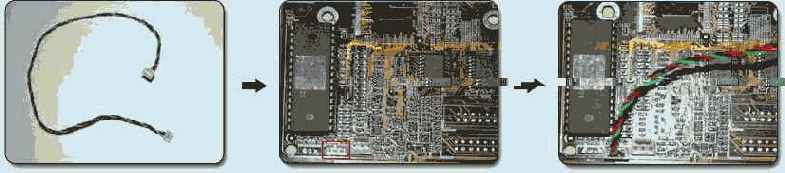

Wake-on-lan - включение удалённой системы через сеть. Адаптер отслеживает сетевой траффик в ожидании специального Wake-пакета и при его получении пробуждает систему. При этом требуется, чтобы компьютер был с ATX-блоком питания, в настройках BIOS была разрешена активация компьютера по запросу с порта, на который установлена карта. Сетевая карта должна быть соединена соответствующим 3-жильным шнуром с Wol-разъемом на материнской плате. Местоположение разъема Wol различно на разных материнских платах, так что если не можете его найти, почитайте инструкцию. Если адаптер не комплектуется Wol-шнуром, вы можете купить его отдельно или сделать самостоятельно.

В современных материнских платах с поддержкой PCI 2.2, WOL-провод не требуется, так как коммутация осуществляется напрямую. Для успешного пробуждения системы важно что бы работа компьюетра была именно завершена "Пуск" -> "Выключить компьютер" или кратковременным нажатием клавиши Power на системном блоке, в случае если система выключена принудительно пробуждение невозможно.

Совет:

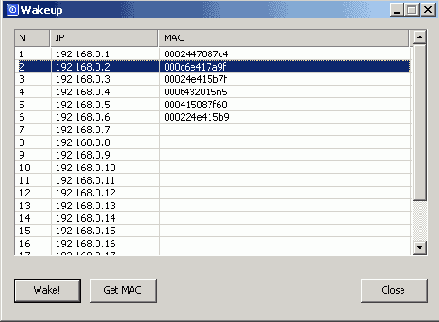

WakeUP

Если просто обратиться к отключенной системе по сети, то ничего не произойдет, проводник выдаст ошибку, а команда пинг не получит отклика. Сетевой адаптер в спящем режиме реагирует только на Wake пакет который состоит из Mac адреса сетевой карты, повторенного 16 раз, а так же синхросигнала 12 F символов. Обычными средствами проводника такой сигнал отправить нельзя. Для этого существует удобная программа WakeUp, она отсылает wake пакеты на указанные IP адреса. Все что требуется для работы программе это Mac адреса сетевых карт, их можно получить средствами самой WakeUp или с помощью удобной утилиты TCP Netview. Чтобы не тратить каждый раз время на запрос Mac адреса, укажите их вручную, для этого необходимо отредактировать файл IP.cache и указать в строках соответствие IP и Mac адресов. WakeUP поддерживает работу с командной строкой. "Wakeup.exe 1 2 3 10 11" цифры - это номера компьютеров, которые необходимо активировать. Удобно создать ярлык и одним кликом активировать целый компьютерный зал.

XDSL

В конце 80x годов прошлого века компания Bellcore разработала технологию xDSL (Digital Subscriber Line), которая позволяет создавать высокоскоростные линии доступа на базе существующих телефонных сетей. За прошедшие 20 лет технология и аппаратура непрерывно совершенствовалась, и к настоящему времени DSL-связь стала распространена повсеместно, успешно конкурируя с коммутируемым доступом и даже с выделенными линиями. Основа DSL - уплотнение телефонной линии. Дело в том, что пропускная способность пары медных проводов при голосовой и модемной связи используется менее чем на 20%. DSL-модем использует свободный спектр частот, данные передаются цифровыми потоками в диапазоне частот не используемых при аналовой связи, поэтому телефон всегда свободен.

Благодаря отсутствию аналого-цифровых преобразований, DSL обеспечивает максимальную скорость связи от 1 до 52 Мбит. Имея схожие черты с выделенными линиями, постоянный доступ и высокая скорость, DSL обходится гораздо дешевле, так как нет нужды прокладывать новые линии связи.

Существует множество вариаций стандарта: ADSL, ADSL Lite, HDSL, VDSL и другие.

ADSL (Asymmetric DSL) - наиболее распространенный в России.

Максимальная скорость получения данных - до 8 Мбит, отправки - до 1,5 Мбит. Расстояние от абонента до АТС не должно превышать 3,5 километров, при увеличении расстояния связь сохранится, однако скорость будет падать.

Стандарт является асимметричным, поскольку скорость получения данных из Интернета выше скорости передачи. Это удобно для рядового пользователя, так как при обычной работе в Интернет преобладает получение информации, впрочем, если вы планируете строить Интернет сервер, это не слишком хорошо.

ADSL Lite - как следует из названия - упрощенная вариация обычного ADSL с более дешевым оборудованием и сравнительно низкой скоростью связи - не более 1 Мбит. К преимуществам стандарта можно отнести большое расстояние (до 8 километров), на котором обеспечивается устойчивая связь.

HDSL, VDSL - это высокоскоростные соединения, обеспечивающие связь в несколько десятков Мбит на расстоянии не более 1,5 километров.

Зачем нужна Локальная Вычислительная Сеть (ЛВС)?

Это типичный вопрос тех, кому вы предложите вступить в свою сеть, да и для себя стоит определиться, зачем тратить своё время, силы и деньги на подобный проект.

Какие же возможности открывает ЛВС?

1. Обмен информацией между членами сети: документами, фильмами, играми, музыкой, программами и т.д.

Скорость современных сетевых адаптеров позволяет совершенно свободно смотреть фильмы и слушать музыку с удалённого компьютера, даже не переписывая их себе на жесткий диск, а если это вдруг потребуется, то гигабайт данных можно переписать всего за 5-15 минут, в зависимости от скорости сети. Фактически, все компьютеры вашей сети объединяются в единую систему, что позволяет на порядок повысить интенсивность обмена информацией, к тому же очень удобно иметь постоянное соединение при совместной работе над каким-либо проектом (разработка web-сайтов, видеороликов, программного обеспечения и т.д.).

2. Возможность совместно использовать такое оборудование как принтеры, CD-RW/DVD/DVD-RW.

Единственное ограничение - согласие владельца устройства на его использование, кроме того, вам все равно придется зайти за отпечатанными листами/дисками. Если все компьютеры находятся в переделах одного помещения, то все намного проще.

3. Совместное использование и оплата канала доступа в интернет.

Когда канал доступа в интернет достаточно широк - выделенная линия или ADSL, то даже при одновременном доступе большого количества пользователей ощутимого падения скорости не произойдет. При этом ваш телефон будет совершенно свободен, а для тех, у кого нет телефона, это вообще практически единственная возможность получить доступ в Сеть. Даже если у вас нет ресурсов на покупку выделенного канала, можно совместно использовать модемы. (См. , )

4. Совершенно новый уровень общения (Голосовая связь, видео и чат)

Это скорее не достоинство, а само собой вытекающее следствие из прокладки сети, ведь членам сети нужно как-то общаться между собой, а для этого есть множество программ. Использование, микрофонов и дешевых Web-камер позволяет легко осуществлять видеосвязь друг с другом. (См. )

Строим Локальную Сеть" не окончен,

Жесткие диски

Размер и скорость зависит от функций сервера. Если он служит только гейтом в Интернет, тогда достаточно будет минимума, чтобы установить операционную систему 2-4 Гб, правда, жесткие диски такого размера давно сняты с производства и доступны только подержанные устройства.

Большинство жестких дисков, выпущенных ранее 2000 года, не отличаются высокой производительностью и надежностью, лучше приобрести современные устройства емкостью 20-40 Гб.

Если сервер выполняет функции хранилища информации и мультимедиа архива, тогда имеет смысл установить несколько HDD дисков по 120-250 гигабайт.

Так как сервер работает круглосуточно, это предъявляет повышенные требования к дисковой системе. Нужно стараться покупать жесткие диски известных производителей с большим сроком гарантии, низким шумом, тепловыделением и ценой.

Совет:

Не стоит покупать самые маленькие диски, иногда лучше доплатить 5-10$ и получить вдвое больший объем. Лучше всего выбирать диски исходя из цены за 1 гигабайт.

Например:

Жесткий диск 200Gb IDE Maxtor 7200 стоит 3800 рублей. Делим стоимость на количество гигабайт 3800/200=19 рублей за гигабайт.

Жесткий диск 250Gb Hitachi 7200rpm стоит 6250 рублей 6250/250=25 рублей за гигабайт.

Очевидно, что выгоднее приобретать диски с меньшей ценой за гигабайт, в данном случае диск от Maxtor. Разумеется, помимо низкой цены, вам должны подходить и его характеристики, в том числе интерфейс, уровень шума, производитель и т.д.

---
